7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema

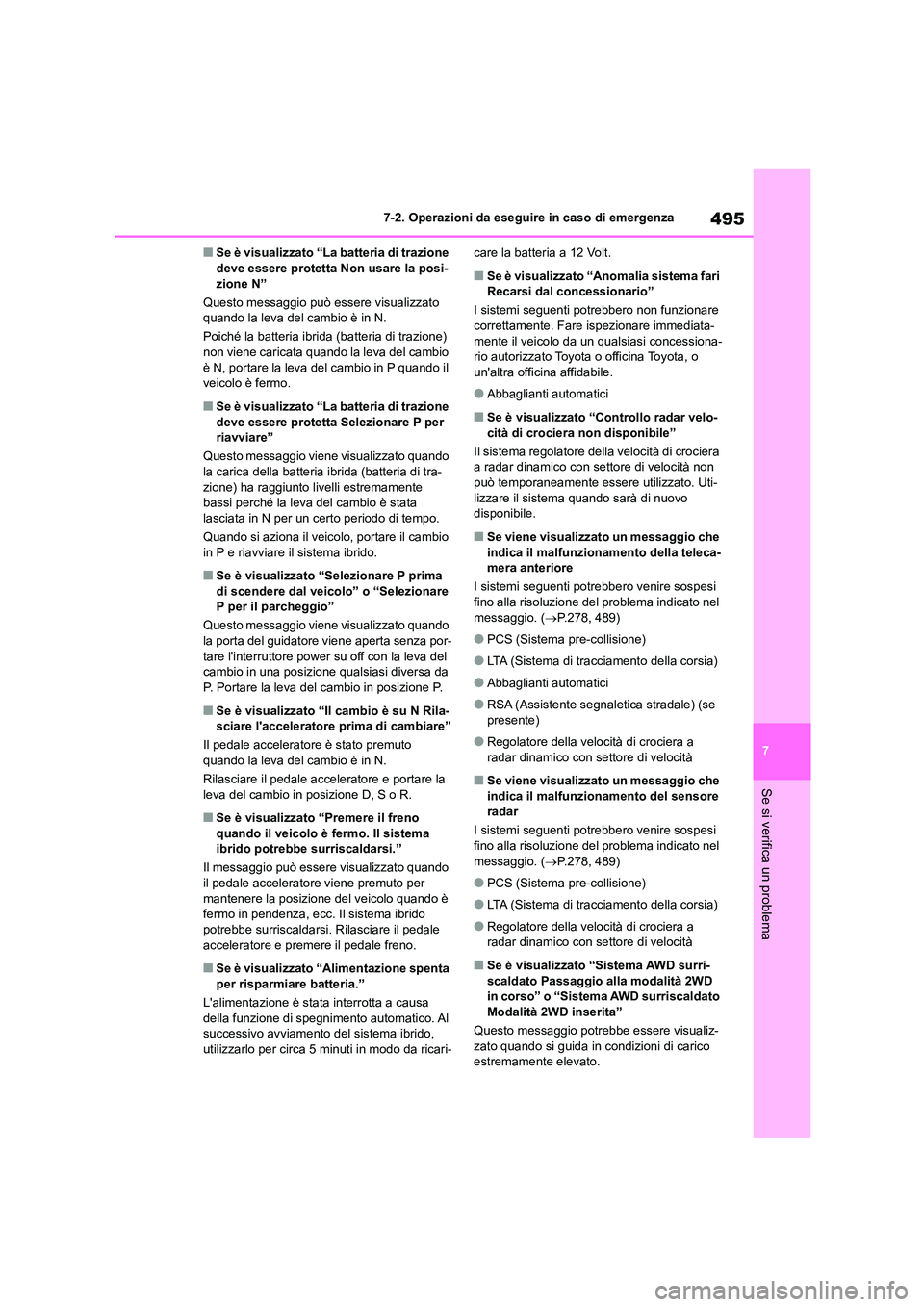

■Se è visualizzato “La batteria di trazione deve essere protetta Non usare la posi-
zione N”
Questo messaggio può es sere visualizzato
quando la leva del cambio è in N.
Poiché la batteria ibrida (batteria di trazione) non viene caricata quando la leva del cambio
è N, portare la leva del cambio in P quando il
veicolo è fermo.
■Se è visualizzato “La batteria di trazione
deve essere protetta Selezionare P per riavviare”
Questo messaggio vi ene visualizzato quando
la carica della batteria ibrida (batteria di tra-
zione) ha raggiunto livelli estremamente bassi perché la leva del cambio è stata
lasciata in N per un certo periodo di tempo.
Quando si aziona il veicolo, portare il cambio
in P e riavviare il sistema ibrido.
■Se è visualizzato “Selezionare P prima di scendere dal veicolo” o “Selezionare
P per il parcheggio”
Questo messaggio vi ene visualizzato quando
la porta del guidatore viene aperta senza por- tare l'interruttore power su off con la leva del
cambio in una posizione qualsiasi diversa da
P. Portare la leva del cambio in posizione P.
■Se è visualizzato “Il cambio è su N Rila- sciare l'acceleratore prima di cambiare”
Il pedale acceleratore è stato premuto
quando la leva del cambio è in N.
Rilasciare il pedale acceleratore e portare la
leva del cambio in posizione D, S o R.
■Se è visualizzato “Premere il freno quando il veicolo è fermo. Il sistema
ibrido potrebbe surriscaldarsi.”
Il messaggio può essere visualizzato quando
il pedale acceleratore viene premuto per mantenere la posizione del veicolo quando è
fermo in pendenza, ecc. Il sistema ibrido
potrebbe surriscaldarsi. Rilasciare il pedale acceleratore e premere il pedale freno.
■Se è visualizzato “Alimentazione spenta
per risparmiare batteria.”
L'alimentazione è stata interrotta a causa
della funzione di spegni mento automatico. Al successivo avviamento del sistema ibrido,
utilizzarlo per circa 5 minuti in modo da ricari-
care la batteria a 12 Volt.
■Se è visualizzato “Anomalia sistema fari Recarsi dal concessionario”
I sistemi seguenti potrebbero non funzionare
correttamente. Fare ispezionare immediata-
mente il veicolo da un qualsiasi concessiona- rio autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
●Abbaglianti automatici
■Se è visualizzato “Controllo radar velo- cità di crociera non disponibile”
Il sistema regolatore della velocità di crociera
a radar dinamico con settore di velocità non
può temporaneamente essere utilizzato. Uti- lizzare il sistema quando sarà di nuovo
disponibile.
■Se viene visualizzato un messaggio che
indica il malfunzionamento della teleca- mera anteriore
I sistemi seguenti potrebbero venire sospesi
fino alla risoluzione del problema indicato nel
messaggio. ( P.278, 489)
●PCS (Sistema pre-collisione)
●LTA (Sistema di tracciamento della corsia)
●Abbaglianti automatici
●RSA (Assistente segnaletica stradale) (se
presente)
●Regolatore della velocità di crociera a
radar dinamico con settore di velocità
■Se viene visualizzato un messaggio che indica il malfunzionamento del sensore
radar
I sistemi seguenti potrebbero venire sospesi
fino alla risoluzione del problema indicato nel messaggio. ( P.278, 489)
●PCS (Sistema pre-collisione)
●LTA (Sistema di tracciamento della corsia)
●Regolatore della velocità di crociera a
radar dinamico con settore di velocità
■Se è visualizzato “Sistema AWD surri-
scaldato Passaggio alla modalità 2WD in corso” o “Sistema AWD surriscaldato
Modalità 2WD inserita”
Questo messaggio potr ebbe essere visualiz-
zato quando si guida in condizioni di carico estremamente elevato.

4967-2. Operazioni da eseguire in caso di emergenza
Guidare a bassa velocità e arrestare il veicolo in un luogo sicuro con il sistema ibrido in fun-
zione finché il messaggio non scompare.
Se il messaggio non scompare, fare ispezio-
nare il veicolo da un qu alsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
■Se viene visualizzato un messaggio che
indica la necessità di recarsi da un con- cessionario Toyota
Il sistema o la parte visualizzati sul display multifunzione non funzionano correttamente.
Fare ispezionare immediatamente il veicolo
da un qualsiasi conces sionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
■Se viene visualizzato un messaggio che
indica la necessità di fare riferimento al Manuale di uso e manutenzione
●La visualizzazione di uno qualsiasi dei seguenti messaggi sul display multifun-
zione potrebbe indicare l'esistenza di un
malfunzionamento. Arrestare immediata- mente il veicolo e contattare un qualsiasi
concessionario autorizzato Toyota o offi-
cina Toyota, o un'altra officina affidabile. • “Potenza frenante ridotta Fermarsi in un
luogo sicuro Consultare il Manuale di uso e
manutenzione” • “Press. olio bassa. Fermarsi in luogo
sicuro. Vedere man.”
• “Avaria impian- to di ricarica. Fermarsi in luogo sicuro. Vedere man.”
• “Fermarsi in un luogo sicuro. Vedere
manuale d'istruzioni.” • “Selezionare P Vedere il manuale di uso e
manutenzione”
●La visualizzazione di uno qualsiasi dei
seguenti messaggi sul display multifun-
zione potrebbe indicare che il veicolo ha esaurito il carburante. Arrestare il veicolo
in un luogo sicuro e, se il livello di carbu-
rante è basso, fare rifornimento. • “Sistema ibrido fermo”
• “Motore fermo”
●La visualizzazione di uno qualsiasi dei
seguenti messaggi sul display multifun-
zione potrebbe indicare l'esistenza di un malfunzionamento. Fare ispezionare il vei-
colo dal proprio concessionario Toyota
immediatamente. • “Malfunzionamento sistema ibrido”
• “Controllare il motore”
• “Malfunzionamento della batteria del sistema ibrido.”
• “Malfunzionamento del sistema accelera-
tore.” • “Avaria sistema di accesso e avviamento
intelligente. Vedere il Manuale.”
●Se sul display multifunzione viene visualiz-
zato uno qualsiasi dei seguenti messaggi,
seguire le istruzioni.
• “Motore surri- scaldato. Fermarsi in luogo sicuro. Vedere man.” ( P.521)
• “Filtro di scarico pieno.” ( P.359)
• “Manutenz. neces. per componenti raffred. batteria di trazione Cons. manuale utente”
( P.456)
NOTA
■Se “Consumo elettrico elevato Limi- tazione parziale del funzionamento di
A/C / riscaldamento” viene visualiz-
zato spesso
È possibile che vi sia un malfunziona- mento relativo al sistema di carica oppure
la batteria a 12 Volt si sta deteriorando.
Fare ispezionare il ve icolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.

497
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
 Arrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano.
 Inserire il freno di stazionamento.
 Portare la leva del cambio in posi-
zione P.
 Arrestare il sistema ibrido.
 Accendere le luci intermittenti di
emergenza. ( P.474)
 Per i veicoli con portellone poste-
riore elettrico: Disattivare il sistema
del portellone posteriore elettrico.
( P.540)

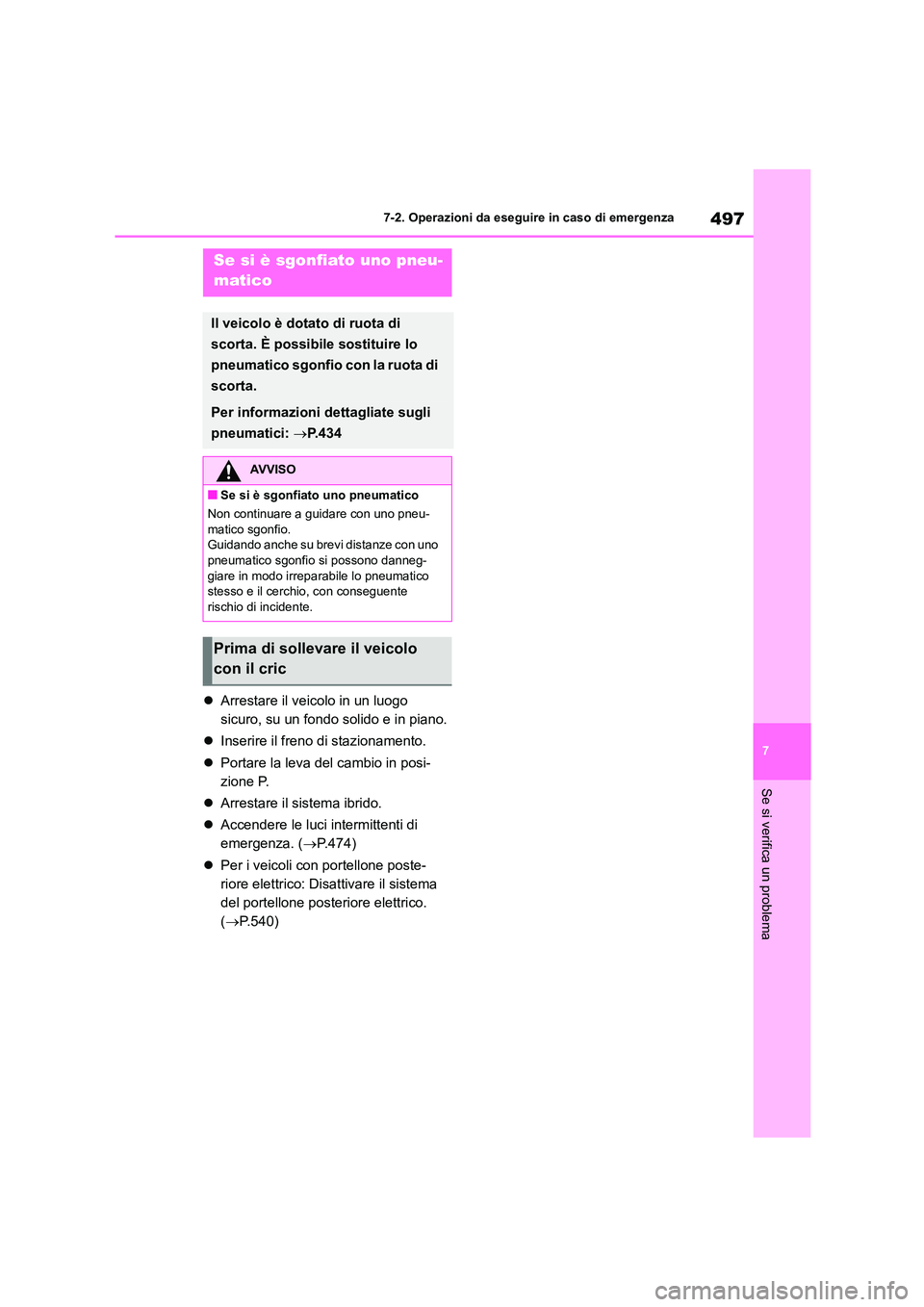

Se si è sgonfiato uno pneu-
matico
Il veicolo è dotato di ruota di
scorta. È possibile sostituire lo
pneumatico sgonfio con la ruota di
scorta.
Per informazioni dettagliate sugli
pneumatici: P. 4 3 4
AVVISO
■Se si è sgonfiato uno pneumatico
Non continuare a guidare con uno pneu- matico sgonfio.
Guidando anche su brevi distanze con uno
pneumatico sgonfio si possono danneg- giare in modo irreparabile lo pneumatico
stesso e il cerchio, con conseguente
rischio di incidente.
Prima di sollevare il veicolo
con il cric

4987-2. Operazioni da eseguire in caso di emergenza

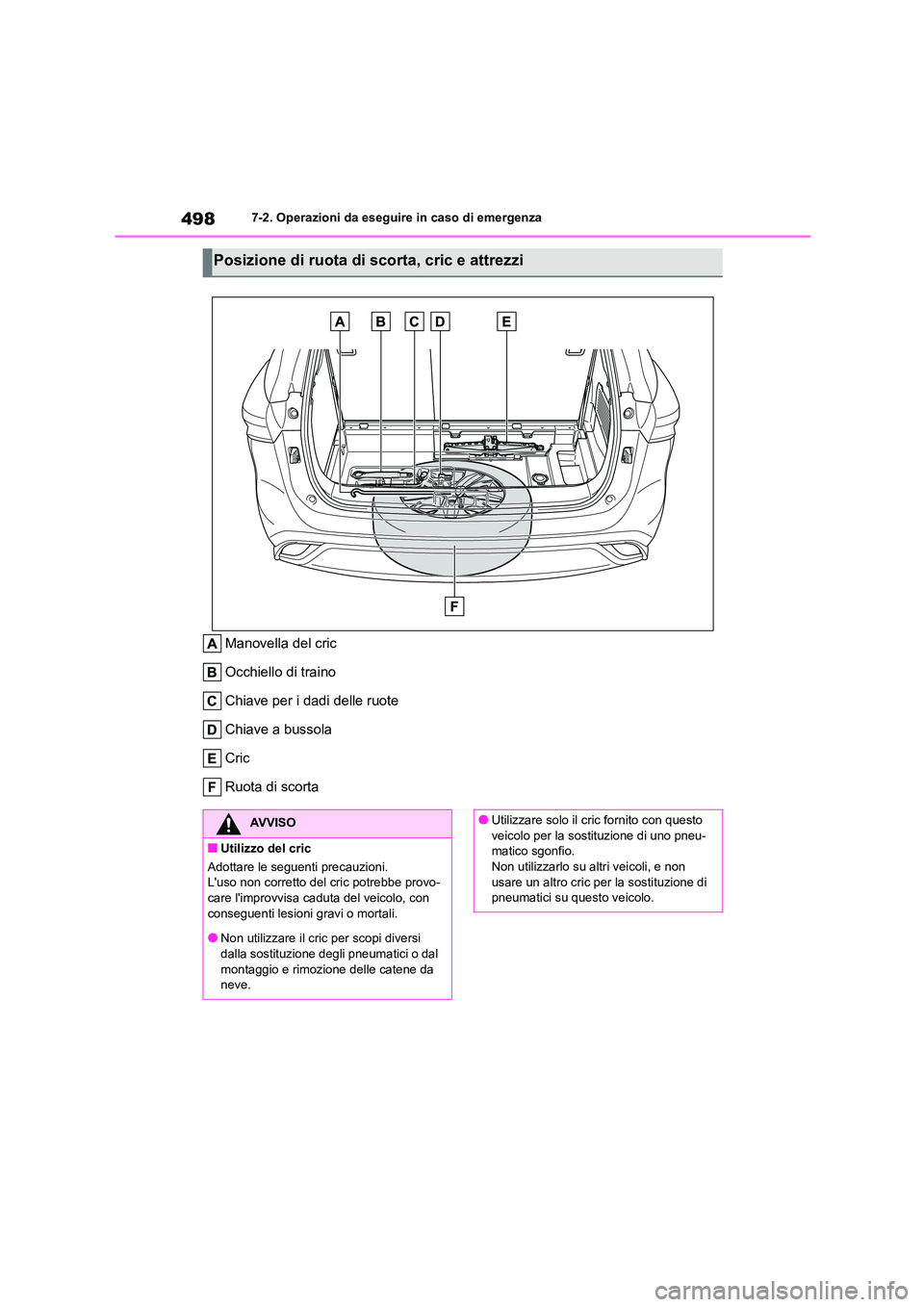

Manovella del cric
Occhiello di traino
Chiave per i dadi delle ruote
Chiave a bussola
Cric
Ruota di scorta
Posizione di ruota di scorta, cric e attrezzi
AVVISO
■Utilizzo del cric
Adottare le seguenti precauzioni.
L'uso non corretto del cric potrebbe provo-
care l'improvvisa caduta del veicolo, con conseguenti lesioni gravi o mortali.
●Non utilizzare il cric per scopi diversi
dalla sostituzione degli pneumatici o dal montaggio e rimozione delle catene da
neve.
●Utilizzare solo il cric fornito con questo
veicolo per la sostituzione di uno pneu-
matico sgonfio. Non utilizzarlo su altri veicoli, e non
usare un altro cric per la sostituzione di
pneumatici su questo veicolo.

499
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
1 Tirare la cinghia verso l'alto e aprire
il pianale centrale.
2 Rimuovere il pianale centrale.
3 Rimuovere la copertura del cric.
AVVISO
●Posizionare il cric correttamente nel suo
punto di sollevamento.
●Non inserire parti del corpo sotto il vei-
colo mentre questo è sostenuto dal cric.
●Non avviare il sistema ibrido o guidare mentre il veicolo è sostenuto dal cric.
●Non sollevare il veicolo se c'è qualcuno
all'interno.
●Quando si solleva il veicolo, non collo-
care oggetti sopra o sotto il cric.
●Non sollevare il veicolo a un'altezza maggiore di quella richiesta per sostitu-
ire lo pneumatico.
●Utilizzare un supporto per il cric se fosse necessario infilarsi al di sotto del
veicolo.
●Quando si abbassa il veicolo, assicu-
rarsi che non ci sia nessuno vicino al veicolo. Se ci sono persone nelle vici-
nanze, avvertirle a voce prima
dell'abbassamento.
Estrazione del cric

5007-2. Operazioni da eseguire in caso di emergenza

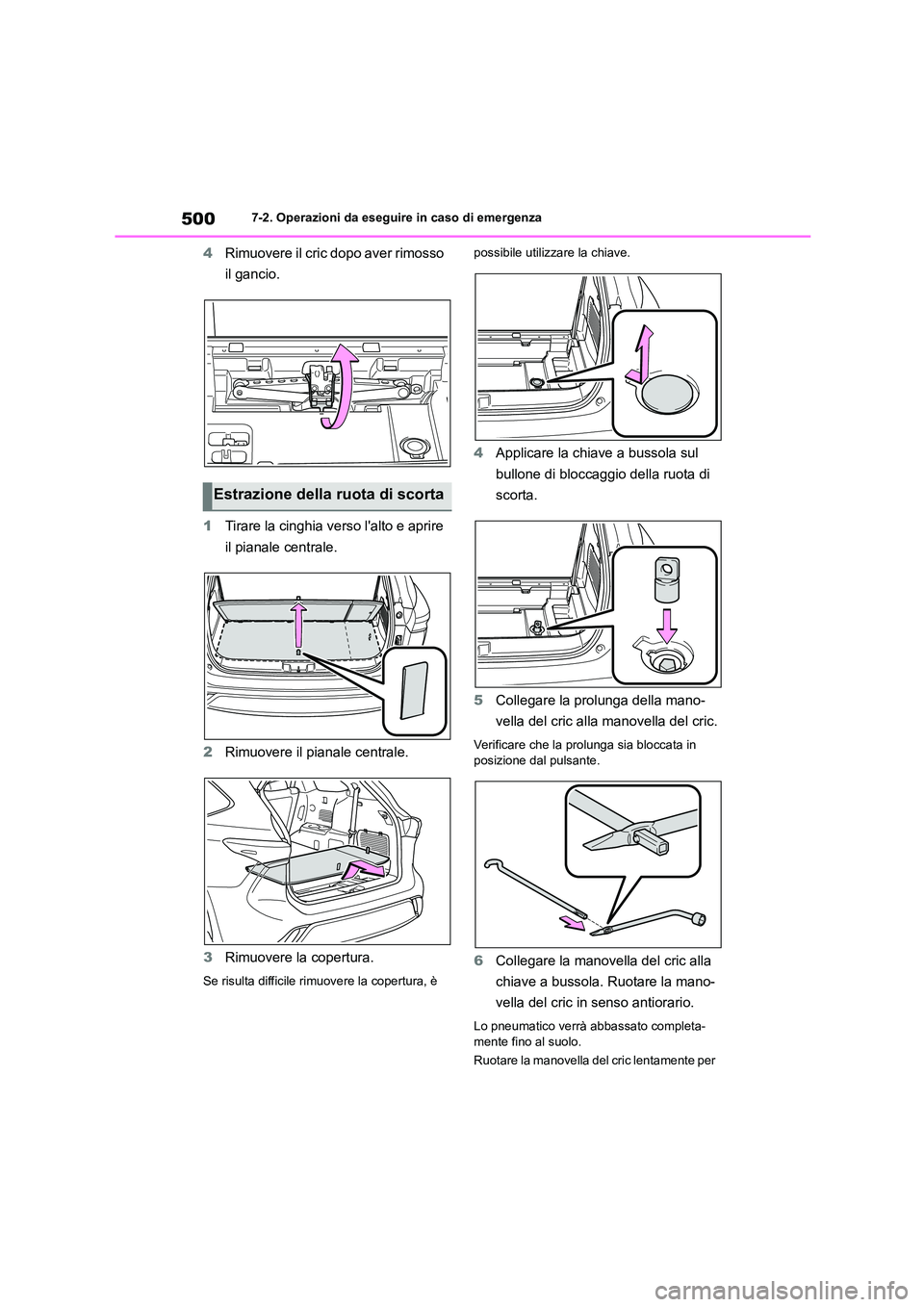

4Rimuovere il cric dopo aver rimosso
il gancio.
1 Tirare la cinghia verso l'alto e aprire
il pianale centrale.
2 Rimuovere il pianale centrale.
3 Rimuovere la copertura.
Se risulta difficile rimuovere la copertura, è
possibile utilizzare la chiave.
4 Applicare la chiave a bussola sul
bullone di bloccaggio della ruota di
scorta.
5 Collegare la prolunga della mano-
vella del cric alla manovella del cric.
Verificare che la prolunga sia bloccata in
posizione dal pulsante.
6 Collegare la manovella del cric alla
chiave a bussola. Ruotare la mano-
vella del cric in senso antiorario.
Lo pneumatico verrà abbassato completa- mente fino al suolo.
Ruotare la manovella del cric lentamente per
Estrazione della ruota di scorta

501
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema

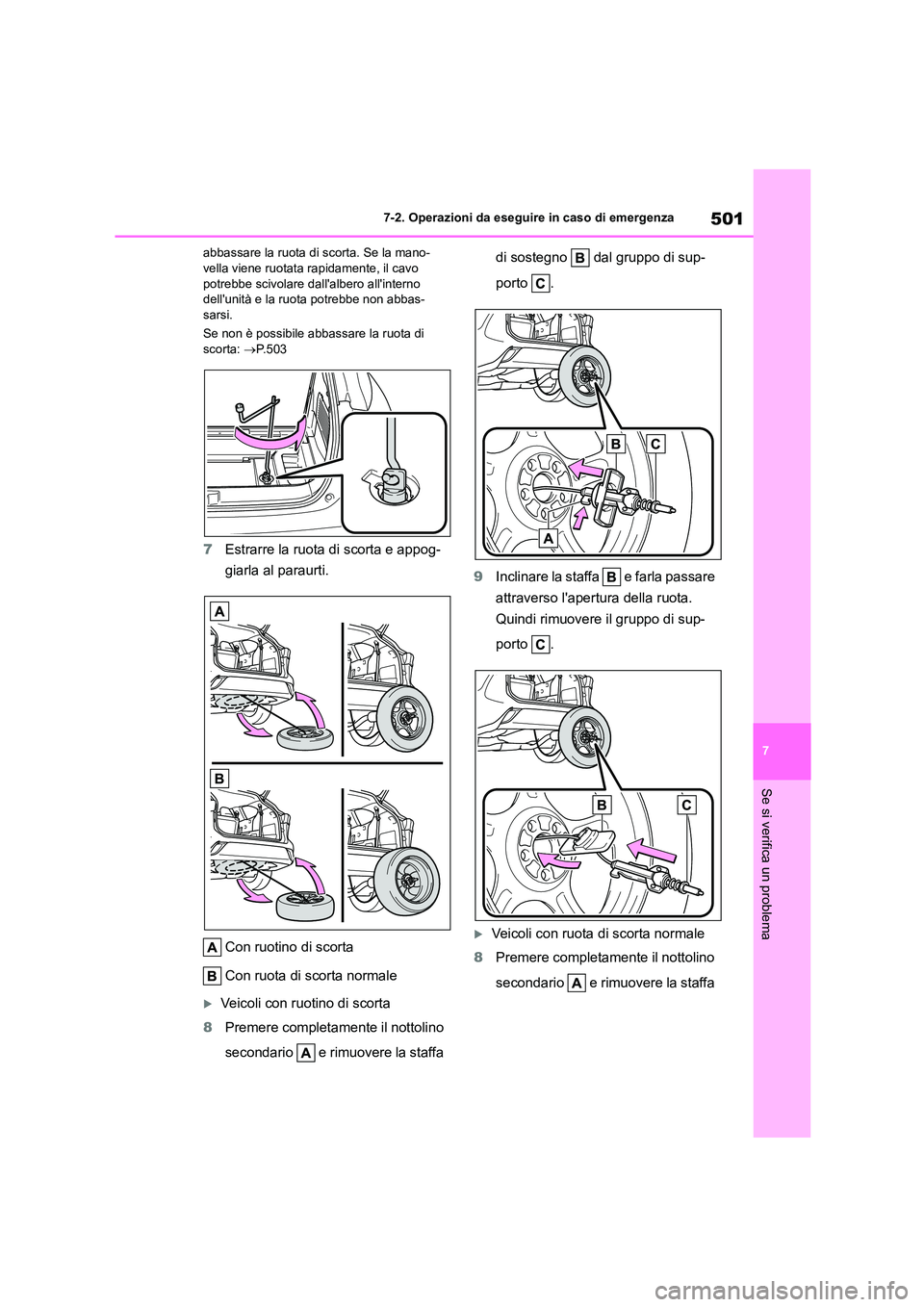

abbassare la ruota di scorta. Se la mano- vella viene ruotata rapidamente, il cavo
potrebbe scivolare dall'albero all'interno
dell'unità e la ruota potrebbe non abbas- sarsi.
Se non è possibile abbassare la ruota di
scorta: P.503
7Estrarre la ruota di scorta e appog-
giarla al paraurti.
Con ruotino di scorta
Con ruota di scorta normale
Veicoli con ruotino di scorta
8 Premere completamente il nottolino
secondario e rimuovere la staffa
di sostegno dal gruppo di sup-
porto .
9 Inclinare la staffa e farla passare
attraverso l'apertura della ruota.
Quindi rimuovere il gruppo di sup-
porto .
Veicoli con ruota di scorta normale
8 Premere completamente il nottolino
secondario e rimuovere la staffa

5027-2. Operazioni da eseguire in caso di emergenza
di sostegno dal gruppo di sup-
porto .
9 Inclinare la staffa di sostegno in
modo da farla passare facilmente
attraverso l'apertura della ruota.
Dopo aver fatto passare la staffa di
sostegno attraverso l'apertura della
ruota, rimuovere il gruppo di sup-
porto .
1 Bloccare gli pneumatici tramite
cunei.
AVVISO
■Quando si ripone la ruota di scorta
Procedere con cautela perché le mani o
altre parti del corpo potrebbero rimanere
intrappolate tra la ruota di scorta e la car- rozzeria del veicolo.
Sostituzione di uno pneuma-
tico sgonfio
Pneumatico sgonfioPosizioni dei cunei
per le ruote
Lato anteriore sini-
stro
Dietro lo pneumatico
lato posteriore destro
Lato anteriore destro
Dietro lo pneumatico
lato posteriore sini-
stro
Lato posteriore sini-
stro
Davanti allo pneuma-
tico lato anteriore
destro
Lato posteriore
destro
Davanti allo pneuma-
tico lato anteriore
sinistro
