2021 PEUGEOT BOXER Instructieboekje (in Dutch)

143
Technische gegevens
9Bestelwagen
AfmetingenAanduidingenMaximaal
brutovoertuiggewichtAanhanger ongeremd Maximale kogeldruk
L2 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
Bestelwagen
AfmetingenAanduidingenMaximaal toelaatbaar
gewichtAanhanger ongeremd Maximale kogeldruk
L3 H2 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
* Alleen Euro 6.3.
** Behalve Euro 6.3.

144
Technische gegevens
Bestelwagen
AfmetingenAanduidingenMaximaal toelaatbaar
gewichtAanhanger ongeremd Maximale kogeldruk
L4 H3 4353.500750150*/120**
440 4.005750150*/120**

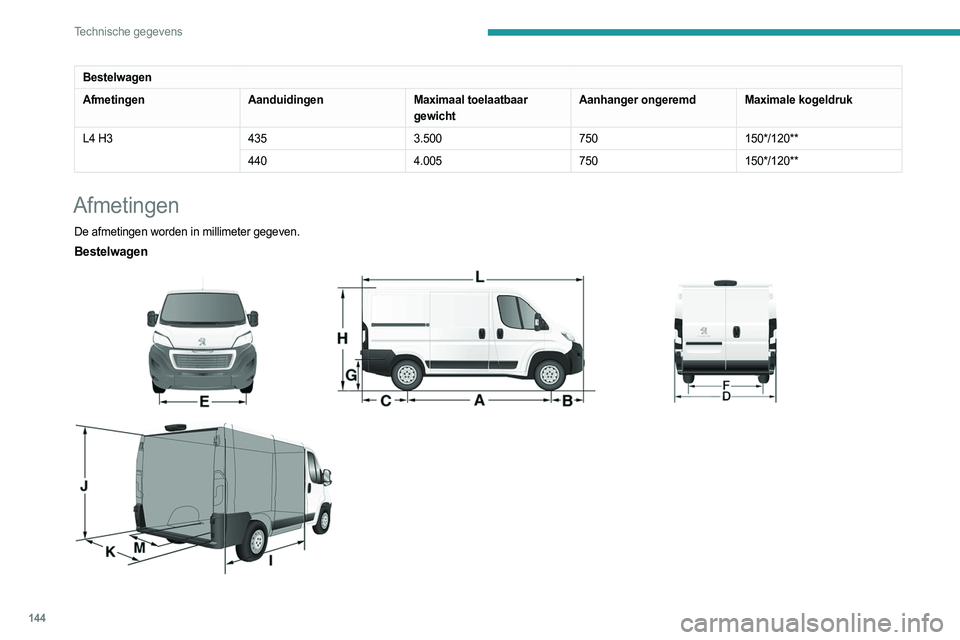

Afmetingen
De afmetingen worden in millimeter gegeven.
Bestelwagen

145
Technische gegevens
9Uw voertuig is verkrijgbaar in 4 lengtes (L1, etc.) en 3 hoogtes (H1, etc.):
L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Totale lengte 4.9635.4135.9986.363
H Totale hoogte 2.254 2.524 2.254 2.524 2.524 2.764 2.524 2.764
A Wielbasis 3.0003.450 4.035
B Overhang vóór 948
C Overhang achter 1.0151.380
D Breedte (met/zonder buitenspiegels) 2.508/2.050
E Spoorbreedte vóór 1.810
F Spoorbreedte achter 1.790
G Hoogte laaddrempel 535 tot 565
I Vloerlengte binnen 2.6703.1203.7054.070
J Maximale laadhoogte binnenin 1.6621.932 1.6621.932 1.932 2.172 1.932 2.172
K Maximale breedte laadruimte 1.870
M Binnenste breedte tussen wielkuipen 1.422
Inhoud (m
3) 89,5 10 11,5 13 15 15 17

146
Technische gegevens
Achterdeuren

L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Bruikbare hoogte achterdeuren 1.520 1.790 1.520 1.790 1.790 2.030 1.790 2.030
O Bruikbare breedte achterdeuren 1.562
Zijdeur

147
Technische gegevens
9L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
P Hoogte van de zijschuifdeur 1.485 1.755 1.485 1.755 1.755
Q Breedte van de zijschuifdeur 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

148
Technische gegevens
Identificatie

A. Fabrikantplaatje

Dit plaatje bevindt zich op de dwarsbalk van de
voorbumper, onder de motorkap.1 -
Europees typegoedkeuringsnummer
2 - Voertuigidentificatienummer (VIN)
3 - Maximaal toelaatbaar voertuiggewicht
(GVW)
4 - Maximaal toelaatbaar voertuiggewicht
(GTW)
5.1 - Maximumgewicht op de vooras
5.2 - Maximumgewicht op de achteras
B. Serienummer op de
carrosserie
C. Banden


Deze sticker (die mogelijk afwijkt van de afbeelding)
is aangebracht op de portierstijl aan bestuurderszijde
en duidt aan:
–

de bandenmaat,
–


de bandenspanning bij beladen auto.
Controleer de bandenspanning minimaal één


keer per maand, bij koude banden.
D. Kleurcode van de lak
Dit referentienummer bevindt zich op de voorste
dwarsbalk, onder de motorkap.
E. Serienummer op de
carrosserie
Dit nummer bevindt zich onder het kunststof
afdekplaatje ter hoogte van de dorpel rechts.
Teksten op de stickers
In deze rubriek vindt u alle teksten die op de stickers
in de auto zijn vermeld.
Raadpleeg de desbetreffende rubriek voor meer informatie over de identificatie.

149
Technische gegevens
9In de motorruimte

A
Originele lak
Kleur
Code
Lak
B
UITSLUITEND VOOR HULP.
C
GEVAAR
AUTOMATISCH STARTEN VAN DE MOTOR. HAAL
DE SLEUTEL UIT HET CONTACTSLOT ALS DE
MOTORKAP IS GEOPEND.
D


1 - LET OP
ORIGINELE SMEERMIDDELEN EN
VLOEISTOFFEN
MotorolieTransmissie
Radiateur Remsysteem
Ruitensproeiers voorruit Stuurbekrachtiging
RAADPLEEG HET
ONDERHOUDSBOEKJE. BESCHERM UW
OGEN.
2 - VEILIGHEID
Door originele onderdelen, smeermiddelen en
vloeistoffen te gebruiken en de onderhoudsschema's
na te leven blijven de betrouwbaarheid en de
veiligheid van uw auto op hun oorspronkelijke
niveau.
3 - GEVAAR
BUITEN
BEREIK VAN
KINDEREN
HOUDEN. NIET BIJ
OPEN VUUR
HOUDEN.
NIET AANRAKEN.
OPEN DE
DOP NIET
BIJ EEN
WARME
MOTOR EXPLOSIE BIJTENDE
VLOEISTOF
KAN AUTOMATISCH
WORDEN INGESCHAKELD,
ZELFS ALS DE MOTOR IS
AFGEZET. NIET OPENEN:
GAS ONDER
HOGE DRUK.
AUTOMATISCH STARTEN
VAN DE MOTOR. HAAL
DE SLEUTEL UIT HET
CONTACTSLOT ALS DE
MOTORKAP IS GEOPEND. HOOGSPANNING

150
Technische gegevens
Aan de binnenzijde van de brandstofvulklep


GEVAAR, LANGZAAM VERWIJDEREN.
DE BRANDSTOFDAMPEN KUNNEN SCHADELIJK
ZIJN VOOR DE GEZONDHEID.
Op de achterbank

A
Duw tegen de rugleuning alvorens deze neer te
klappen.
B
TREK OM TE OPENEN.
C
TREK AAN DE HENDEL 1 OM DE RUGLEUNING
GEDEELTELIJK NAAR VOREN TE KLAPPEN.
TREK AAN DE HENDEL 2 OM DE RUGLEUNING
VOLLEDIG NEER TE KLAPPEN.


D
GA NIET ACHTER DE NEERGEKLAPTE STOEL
ZITTEN EN LEG GEEN VOORWERPEN OP DE
EERSTE ZITRIJ.
E
TREK OM NEER TE KLAPPEN.
Voor elektrische voertuigen

De componenten in het elektrische aandrijfcircuit,
dat een spanning van ongeveer 400 V heeft, worden
met dit symbool op verschillende locaties op het
voertuig aangegeven.
