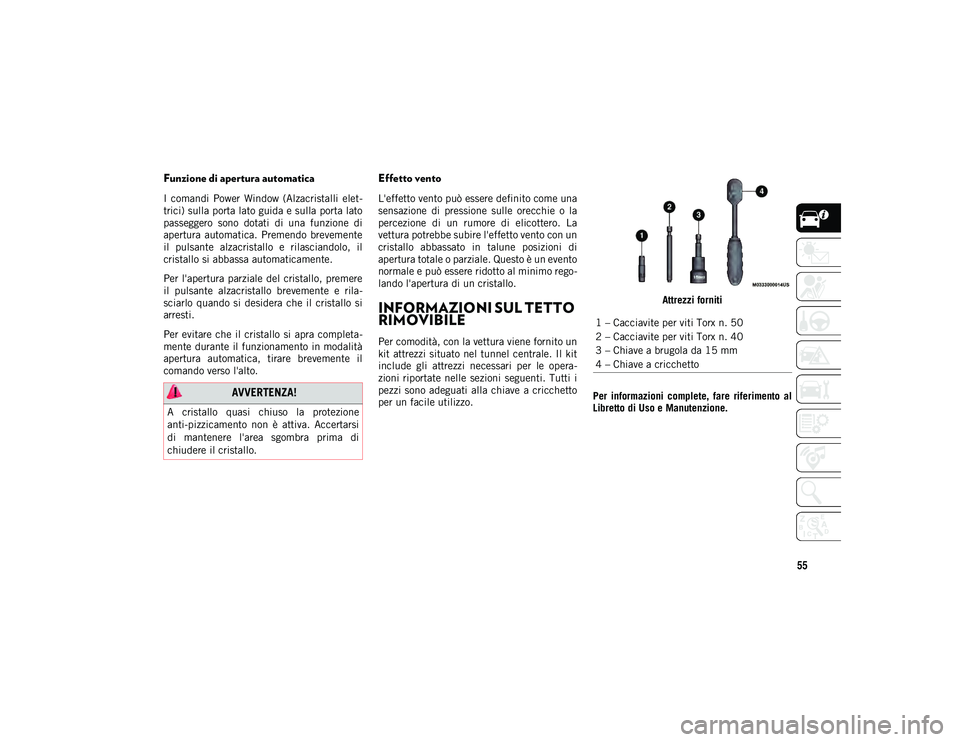

Funzione di apertura automatica
I comandi Power Window (Alzacristalli elet-
trici) sulla porta lato guida e sulla porta lato
passeggero sono dotati di una funzione di
apertura automatica. Premendo brevemente
il pulsante alzacristallo e rilasciandolo, il
cristallo si abbassa automaticamente.
Per l'apertura parziale del cristallo, premere
il pulsante alzacristallo brevemente e rila -
sciarlo quando si desidera che il cristallo si
arresti.
Per evitare che il cristallo si apra completa -
mente durante il funzionamento in modalità
apertura automatica, tirare brevemente il
comando verso l'alto.
Effetto vento
L'effetto vento può essere definito come una
sensazione di pressione sulle orecchie o la
percezione di un rumore di elicottero. La
vettura potrebbe subire l'effetto vento con un
cristallo abbassato in talune posizioni di
apertura totale o parziale. Questo è un evento
normale e può essere ridotto al minimo rego -
lando l'apertura di un cristallo.
INFORMAZIONI SUL TETTO
RIMOVIBILE
Per comodità, con la vettura viene fornito un
kit attrezzi situato nel tunnel centrale. Il kit
include gli attrezzi necessari per le opera -
zioni riportate nelle sezioni seguenti. Tutti i
pezzi sono adeguati alla chiave a cricchetto
per un facile utilizzo. Attrezzi forniti
Per informazioni complete, fare riferimento al
Libretto di Uso e Manutenzione.
AVVERTENZA!
A cristallo quasi chiuso la protezione
anti-pizzicamento non è attiva. Accertarsi
di mantenere l'area sgombra prima di
chiudere il cristallo.
1 – Cacciavite per viti Torx n. 50
2 – Cacciavite per viti Torx n. 40
3 – Chiave a brugola da 15 mm
4 – Chiave a cricchetto
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 55

DESCRIZIONE DELLA VETTURA
56

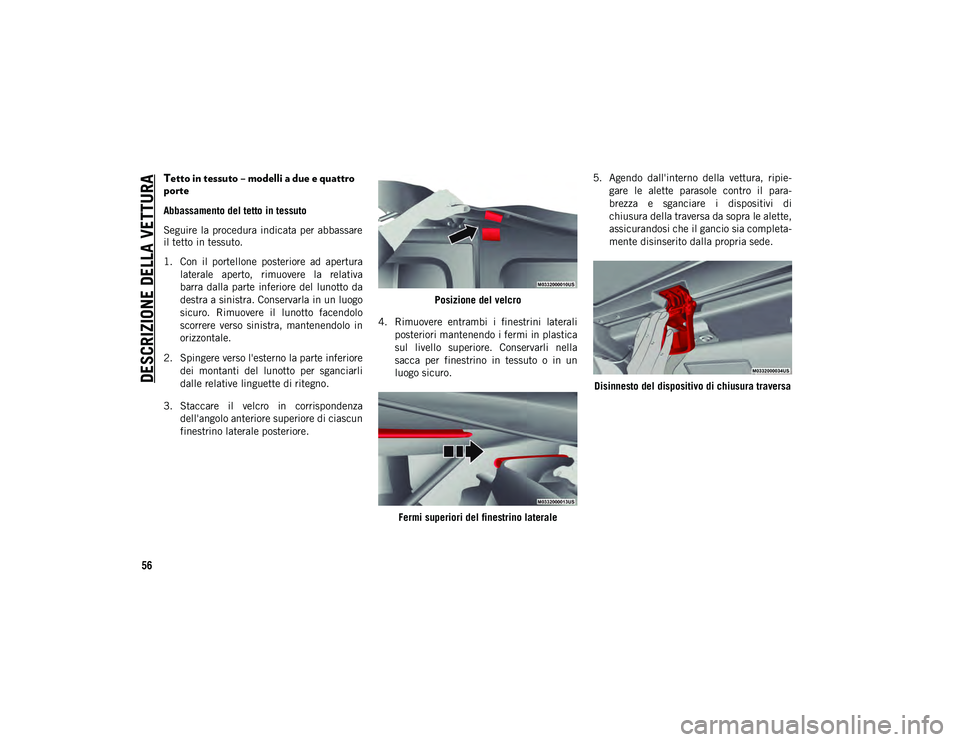

Tetto in tessuto – modelli a due e quattro
porte
Abbassamento del tetto in tessuto
Seguire la procedura indicata per abbassare
il tetto in tessuto.
1. Con il portellone posteriore ad aperturalaterale aperto, rimuovere la relativa
barra dalla parte inferiore del lunotto da
destra a sinistra. Conservarla in un luogo
sicuro. Rimuovere il lunotto facendolo
scorrere verso sinistra, mantenendolo in
orizzontale.
2. Spingere verso l'esterno la parte inferiore dei montanti del lunotto per sganciarli
dalle relative linguette di ritegno.
3. Staccare il velcro in corrispondenza dell'angolo anteriore superiore di ciascun
finestrino laterale posteriore. Posizione del velcro
4. Rimuovere entrambi i finestrini laterali posteriori mantenendo i fermi in plastica
sul livello superiore. Conservarli nella
sacca per finestrino in tessuto o in un
luogo sicuro.
Fermi superiori del finestrino laterale 5. Agendo dall'interno della vettura, ripie
-
gare le alette parasole contro il para -
brezza e sganciare i dispositivi di
chiusura della traversa da sopra le alette,
assicurandosi che il gancio sia completa -
mente disinserito dalla propria sede.
Disinnesto del dispositivo di chiusura traversa
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 56

57

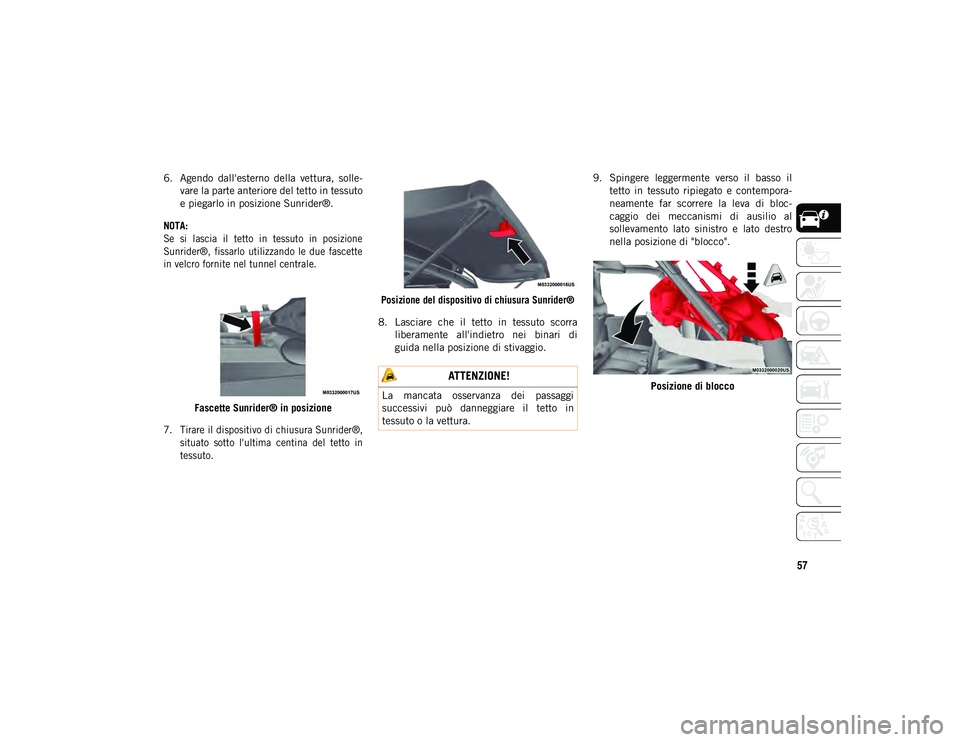

6. Agendo dall'esterno della vettura, solle-
vare la parte anteriore del tetto in tessuto
e piegarlo in posizione Sunrider®.

NOTA:
Se si lascia il tetto in tessuto in posizione
Sunrider®, fissarlo utilizzando le due fascette
in velcro fornite nel tunnel centrale.

Fascette Sunrider® in posizione

7. Tirare il dispositivo di chiusura Sunrider®, situato sotto l'ultima centina del tetto in
tessuto. Posizione del dispositivo di chiusura Sunrider®

8. Lasciare che il tetto in tessuto scorra liberamente all'indietro nei binari di
guida nella posizione di stivaggio. 9. Spingere leggermente verso il basso il
tetto in tessuto ripiegato e contempora -
neamente far scorrere la leva di bloc -
caggio dei meccanismi di ausilio al
sollevamento lato sinistro e lato destro
nella posizione di "blocco".
Posizione di blocco
ATTENZIONE!
La mancata osservanza dei passaggi
successivi può danneggiare il tetto in
tessuto o la vettura.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 57

DESCRIZIONE DELLA VETTURA
58

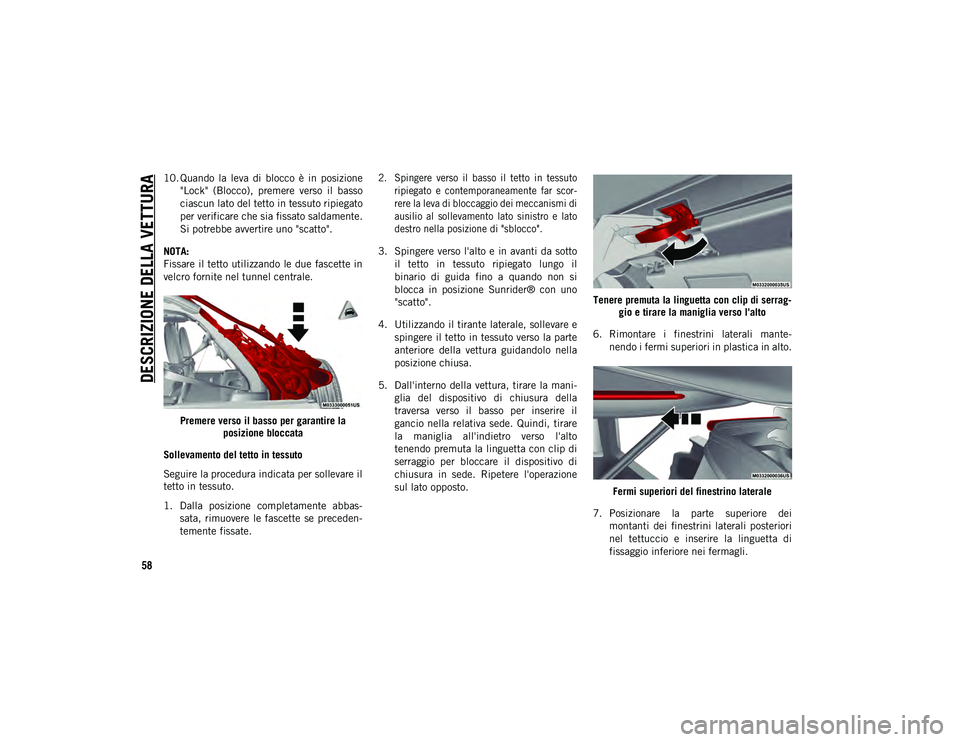

10. Quando la leva di blocco è in posizione"Lock" (Blocco), premere verso il basso
ciascun lato del tetto in tessuto ripiegato
per verificare che sia fissato saldamente.
Si potrebbe avvertire uno "scatto".
NOTA:
Fissare il tetto utilizzando le due fascette in
velcro fornite nel tunnel centrale.
Premere verso il basso per garantire la posizione bloccata
Sollevamento del tetto in tessuto
Seguire la procedura indicata per sollevare il
tetto in tessuto.
1. Dalla posizione completamente abbas -
sata, rimuovere le fascette se preceden -
temente fissate.
2. Spingere verso il basso il tetto in tessuto
ripiegato e contemporaneamente far scor -
rere la leva di bloccaggio dei meccanismi di
ausilio al sollevamento lato sinistro e lato
destro nella posizione di "sblocco".

3. Spingere verso l'alto e in avanti da sotto il tetto in tessuto ripiegato lungo il
binario di guida fino a quando non si
blocca in posizione Sunrider® con uno
"scatto".
4. Utilizzando il tirante laterale, sollevare e spingere il tetto in tessuto verso la parte
anteriore della vettura guidandolo nella
posizione chiusa.
5. Dall'interno della vettura, tirare la mani -
glia del dispositivo di chiusura della
traversa verso il basso per inserire il
gancio nella relativa sede. Quindi, tirare
la maniglia all'indietro verso l'alto
tenendo premuta la linguetta con clip di
serraggio per bloccare il dispositivo di
chiusura in sede. Ripetere l'operazione
sul lato opposto. Tenere premuta la linguetta con clip di serrag-
gio e tirare la maniglia verso l'alto
6. Rimontare i finestrini laterali mante -
nendo i fermi superiori in plastica in alto.
Fermi superiori del finestrino laterale
7. Posizionare la parte superiore dei montanti dei finestrini laterali posteriori
nel tettuccio e inserire la linguetta di
fissaggio inferiore nei fermagli.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 58

59

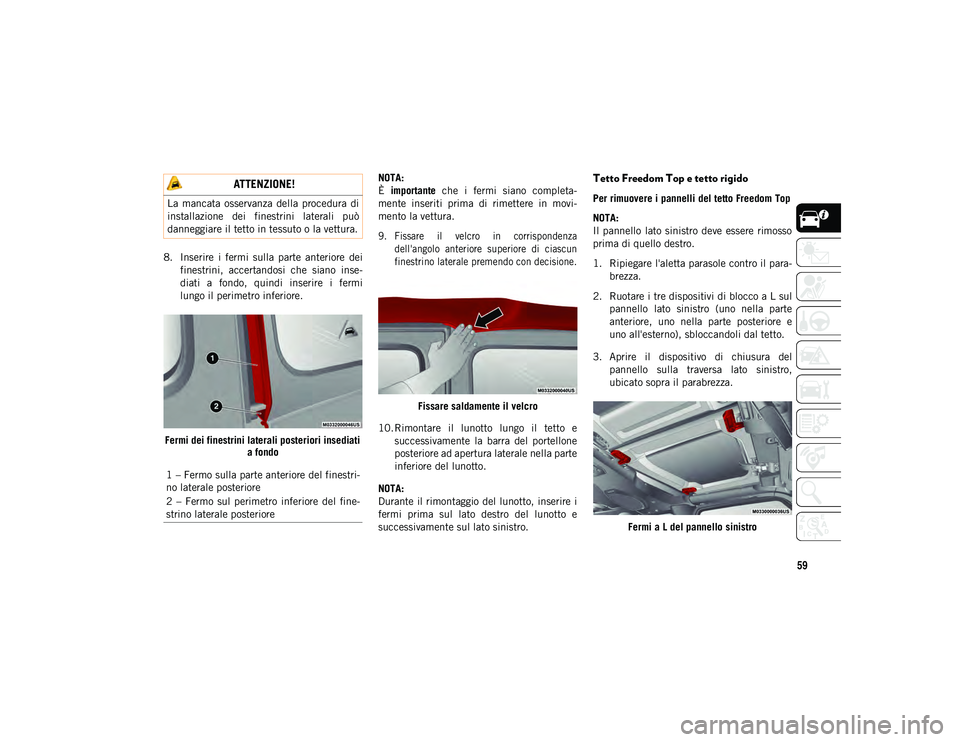

8. Inserire i fermi sulla parte anteriore deifinestrini, accertandosi che siano inse -
diati a fondo, quindi inserire i fermi
lungo il perimetro inferiore.
Fermi dei finestrini laterali posteriori insediati a fondo NOTA:
È
importante che i fermi siano completa -
mente inseriti prima di rimettere in movi -
mento la vettura.

9. Fissare il velcro in corrispondenza dell'angolo anteriore superiore di ciascun
finestrino laterale premendo con decisione.

Fissare saldamente il velcro
10. Rimontare il lunotto lungo il tetto e successivamente la barra del portellone
posteriore ad apertura laterale nella parte
inferiore del lunotto.
NOTA:
Durante il rimontaggio del lunotto, inserire i
fermi prima sul lato destro del lunotto e
successivamente sul lato sinistro.
Tetto Freedom Top e tetto rigido
Per rimuovere i pannelli del tetto Freedom Top
NOTA:
Il pannello lato sinistro deve essere rimosso
prima di quello destro.
1. Ripiegare l'aletta parasole contro il para -
brezza.
2. Ruotare i tre dispositivi di blocco a L sul pannello lato sinistro (uno nella parte
anteriore, uno nella parte posteriore e
uno all'esterno), sbloccandoli dal tetto.
3. Aprire il dispositivo di chiusura del pannello sulla traversa lato sinistro,
ubicato sopra il parabrezza.
Fermi a L del pannello sinistro
ATTENZIONE!
La mancata osservanza della procedura di
installazione dei finestrini laterali può
danneggiare il tetto in tessuto o la vettura.
1 – Fermo sulla parte anteriore del finestri -
no laterale posteriore
2 – Fermo sul perimetro inferiore del fine -
strino laterale posteriore
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 59

DESCRIZIONE DELLA VETTURA
60

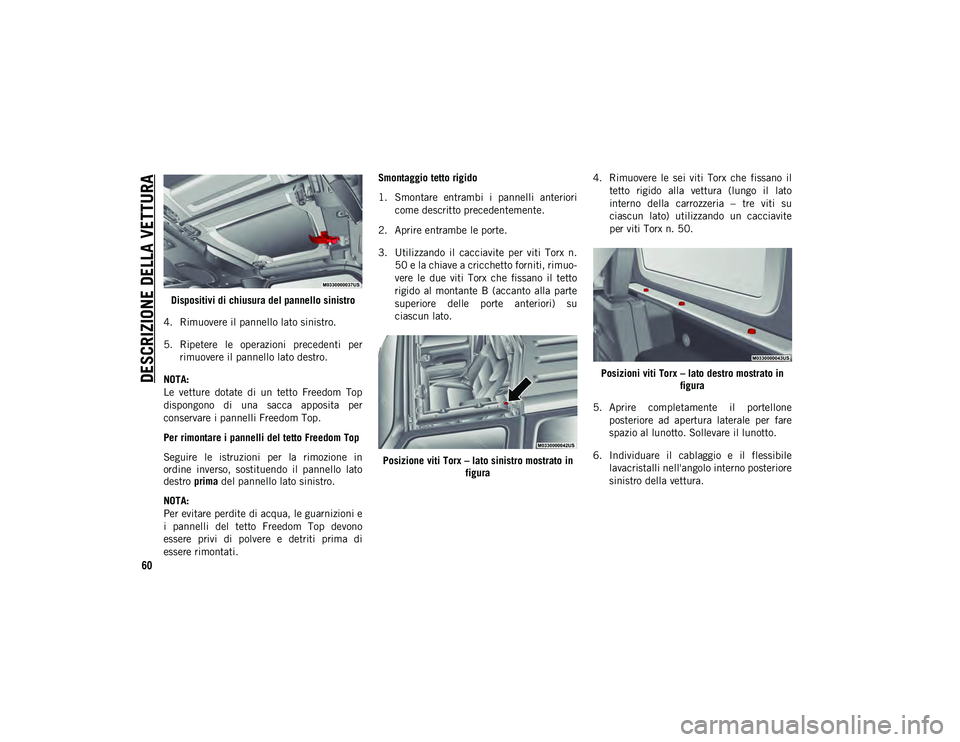

Dispositivi di chiusura del pannello sinistro
4. Rimuovere il pannello lato sinistro.
5. Ripetere le operazioni precedenti per rimuovere il pannello lato destro.
NOTA:
Le vetture dotate di un tetto Freedom Top
dispongono di una sacca apposita per
conservare i pannelli Freedom Top.
Per rimontare i pannelli del tetto Freedom Top
Seguire le istruzioni per la rimozione in
ordine inverso, sostituendo il pannello lato
destro prima del pannello lato sinistro.
NOTA:
Per evitare perdite di acqua, le guarnizioni e
i pannelli del tetto Freedom Top devono
essere privi di polvere e detriti prima di
essere rimontati. Smontaggio tetto rigido
1. Smontare entrambi i pannelli anteriori
come descritto precedentemente.
2. Aprire entrambe le porte.
3. Utilizzando il cacciavite per viti Torx n. 50 e la chiave a cricchetto forniti, rimuo -
vere le due viti Torx che fissano il tetto
rigido al montante B (accanto alla parte
superiore delle porte anteriori) su
ciascun lato.
Posizione viti Torx – lato sinistro mostrato in figura 4. Rimuovere le sei viti Torx che fissano il
tetto rigido alla vettura (lungo il lato
interno della carrozzeria – tre viti su
ciascun lato) utilizzando un cacciavite
per viti Torx n. 50.
Posizioni viti Torx – lato destro mostrato in figura
5. Aprire completamente il portellone posteriore ad apertura laterale per fare
spazio al lunotto. Sollevare il lunotto.
6. Individuare il cablaggio e il flessibile lavacristalli nell'angolo interno posteriore
sinistro della vettura.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 60

61
(Segue)

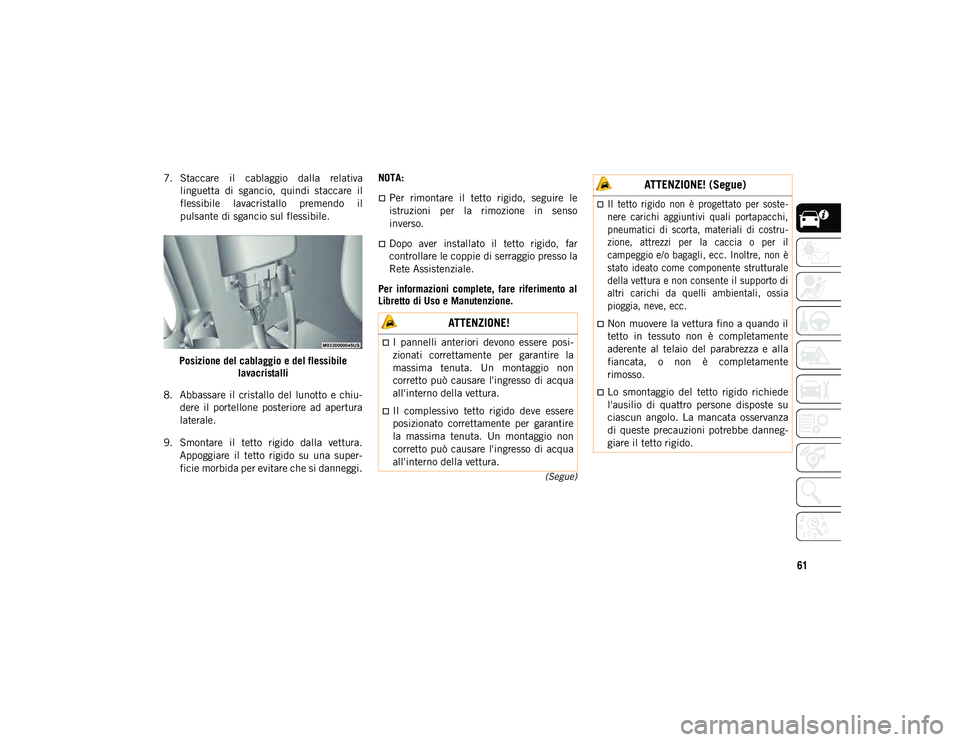

7. Staccare il cablaggio dalla relativalinguetta di sgancio, quindi staccare il
flessibile lavacristallo premendo il
pulsante di sgancio sul flessibile.
Posizione del cablaggio e del flessibile lavacristalli
8. Abbassare il cristallo del lunotto e chiu -
dere il portellone posteriore ad apertura
laterale.
9. Smontare il tetto rigido dalla vettura. Appoggiare il tetto rigido su una super -
ficie morbida per evitare che si danneggi. NOTA:
Per rimontare il tetto rigido, seguire le
istruzioni per la rimozione in senso
inverso.
Dopo aver installato il tetto rigido, far
controllare le coppie di serraggio presso la
Rete Assistenziale.
Per informazioni complete, fare riferimento al
Libretto di Uso e Manutenzione.
ATTENZIONE!
I pannelli anteriori devono essere posi -
zionati correttamente per garantire la
massima tenuta. Un montaggio non
corretto può causare l'ingresso di acqua
all'interno della vettura.
Il complessivo tetto rigido deve essere
posizionato correttamente per garantire
la massima tenuta. Un montaggio non
corretto può causare l'ingresso di acqua
all'interno della vettura.

Il tetto rigido non è progettato per soste -
nere carichi aggiuntivi quali portapacchi,
pneumatici di scorta, materiali di costru -
zione, attrezzi per la caccia o per il
campeggio e/o bagagli, ecc. Inoltre, non è
stato ideato come componente strutturale
della vettura e non consente il supporto di
altri carichi da quelli ambientali, ossia
pioggia, neve, ecc.

Non muovere la vettura fino a quando il
tetto in tessuto non è completamente
aderente al telaio del parabrezza e alla
fiancata, o non è completamente
rimosso.
Lo smontaggio del tetto rigido richiede
l'ausilio di quattro persone disposte su
ciascun angolo. La mancata osservanza
di queste precauzioni potrebbe danneg-
giare il tetto rigido.
ATTENZIONE! (Segue)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 61

DESCRIZIONE DELLA VETTURA
62

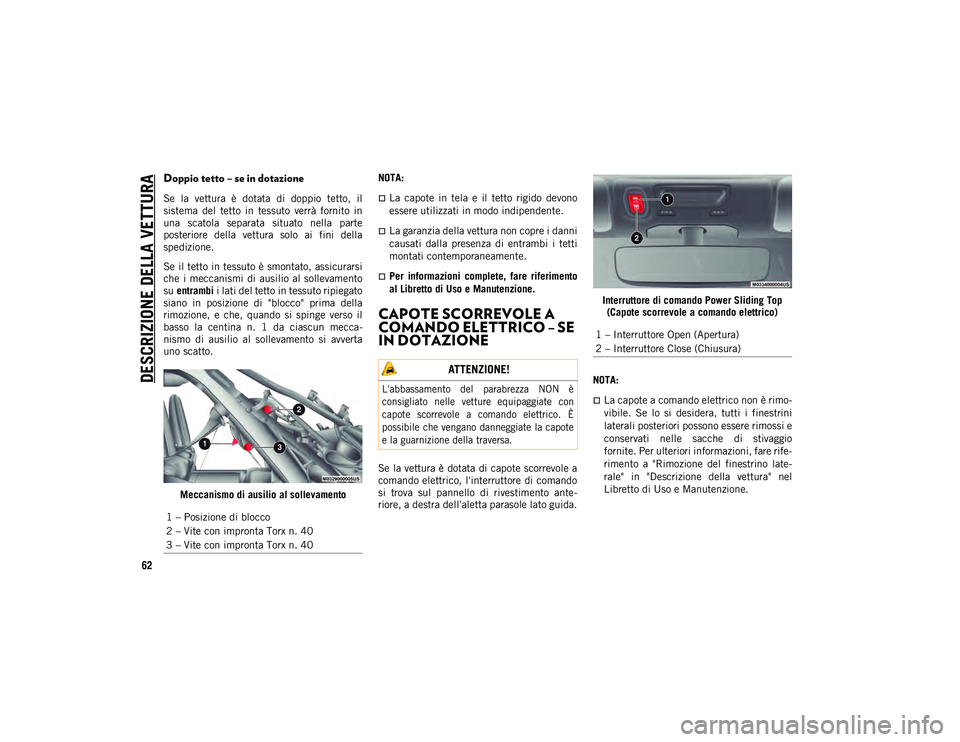

Doppio tetto – se in dotazione
Se la vettura è dotata di doppio tetto, il
sistema del tetto in tessuto verrà fornito in
una scatola separata situato nella parte
posteriore della vettura solo ai fini della
spedizione.
Se il tetto in tessuto è smontato, assicurarsi
che i meccanismi di ausilio al sollevamento
su entrambi i lati del tetto in tessuto ripiegato
siano in posizione di "blocco" prima della
rimozione, e che, quando si spinge verso il
basso la centina n. 1 da ciascun mecca -
nismo di ausilio al sollevamento si avverta
uno scatto.
Meccanismo di ausilio al sollevamento NOTA:La capote in tela e il tetto rigido devono
essere utilizzati in modo indipendente.
La garanzia della vettura non copre i danni
causati dalla presenza di entrambi i tetti
montati contemporaneamente.
Per informazioni complete, fare riferimento
al Libretto di Uso e Manutenzione.
CAPOTE SCORREVOLE A
COMANDO ELETTRICO – SE
IN DOTAZIONE
Se la vettura è dotata di capote scorrevole a
comando elettrico, l'interruttore di comando
si trova sul pannello di rivestimento ante
-
riore, a destra dell'aletta parasole lato guida. Interruttore di comando Power Sliding Top
(Capote scorrevole a comando elettrico)
NOTA:
La capote a comando elettrico non è rimo-
vibile. Se lo si desidera, tutti i finestrini
laterali posteriori possono essere rimossi e
conservati nelle sacche di stivaggio
fornite. Per ulteriori informazioni, fare rife-
rimento a "Rimozione del finestrino late-
rale" in "Descrizione della vettura" nel
Libretto di Uso e Manutenzione.
1 – Posizione di blocco
2 – Vite con impronta Torx n. 40
3 – Vite con impronta Torx n. 40
ATTENZIONE!

L'abbassamento del parabrezza NON è
consigliato nelle vetture equipaggiate con
capote scorrevole a comando elettrico. È
possibile che vengano danneggiate la capote
e la guarnizione della traversa.

1 – Interruttore Open (Apertura)
2 – Interruttore Close (Chiusura)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 62
