143

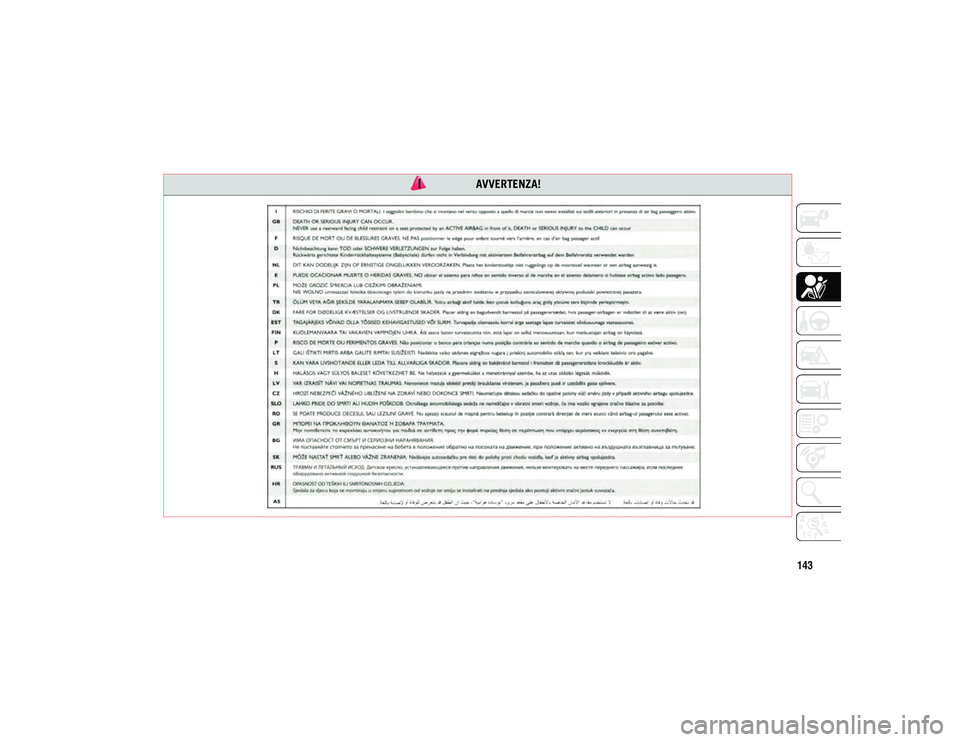

AVVERTENZA!
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 143

SICUREZZA
144

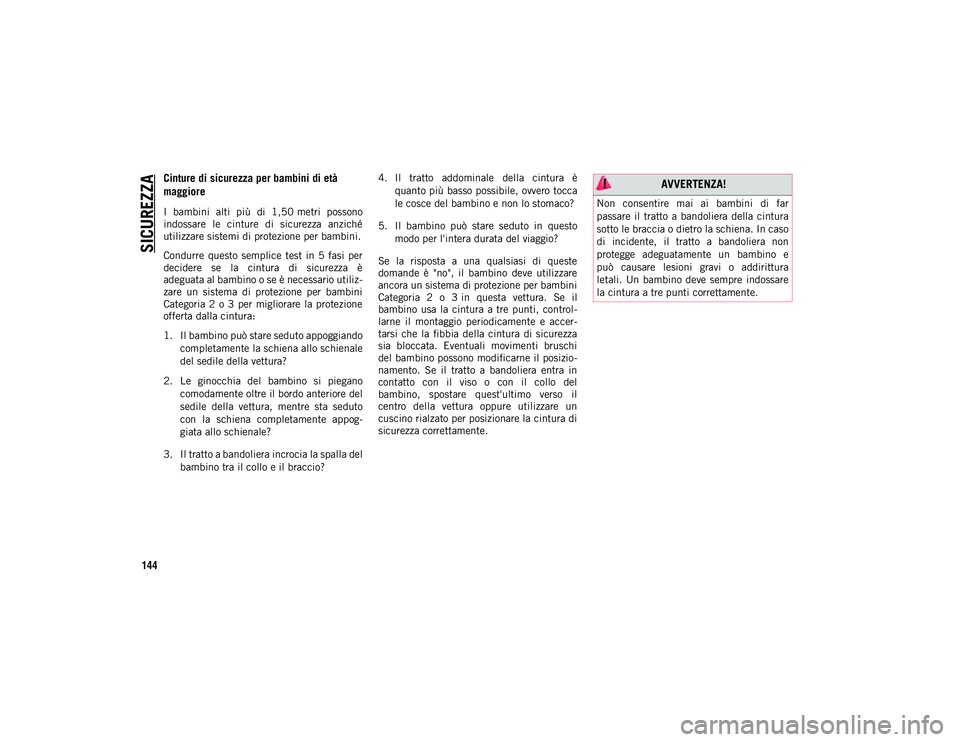

Cinture di sicurezza per bambini di età
maggiore
I bambini alti più di 1,50 metri possono
indossare le cinture di sicurezza anziché
utilizzare sistemi di protezione per bambini.
Condurre questo semplice test in 5 fasi per
decidere se la cintura di sicurezza è
adeguata al bambino o se è necessario utiliz-
zare un sistema di protezione per bambini
Categoria 2 o 3 per migliorare la protezione
offerta dalla cintura:
1. Il bambino può stare seduto appoggiando
completamente la schiena allo schienale
del sedile della vettura?
2. Le ginocchia del bambino si piegano comodamente oltre il bordo anteriore del
sedile della vettura, mentre sta seduto
con la schiena completamente appog -
giata allo schienale?
3. Il tratto a bandoliera incrocia la spalla del bambino tra il collo e il braccio? 4. Il tratto addominale della cintura è
quanto più basso possibile, ovvero tocca
le cosce del bambino e non lo stomaco?
5. Il bambino può stare seduto in questo modo per l'intera durata del viaggio?
Se la risposta a una qualsiasi di queste
domande è "no", il bambino deve utilizzare
ancora un sistema di protezione per bambini
Categoria 2 o 3 in questa vettura. Se il
bambino usa la cintura a tre punti, control -
larne il montaggio periodicamente e accer -
tarsi che la fibbia della cintura di sicurezza
sia bloccata. Eventuali movimenti bruschi
del bambino possono modificarne il posizio -
namento. Se il tratto a bandoliera entra in
contatto con il viso o con il collo del
bambino, spostare quest'ultimo verso il
centro della vettura oppure utilizzare un
cuscino rialzato per posizionare la cintura di
sicurezza correttamente.
AVVERTENZA!
Non consentire mai ai bambini di far
passare il tratto a bandoliera della cintura
sotto le braccia o dietro la schiena. In caso
di incidente, il tratto a bandoliera non
protegge adeguatamente un bambino e
può causare lesioni gravi o addirittura
letali. Un bambino deve sempre indossare
la cintura a tre punti correttamente.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 144

145

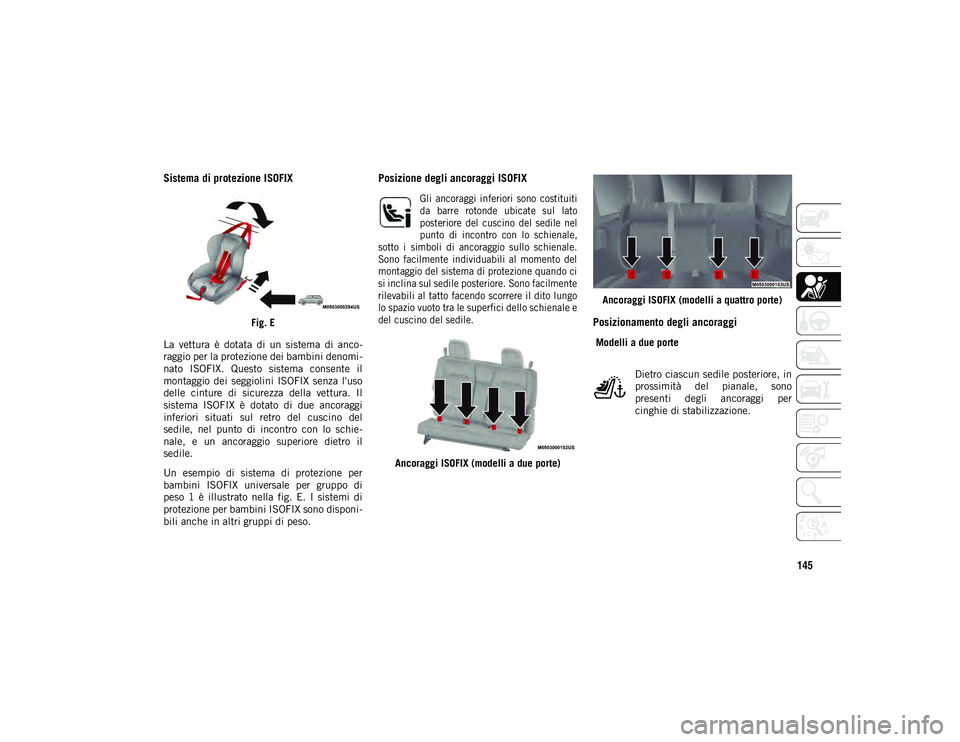

Sistema di protezione ISOFIX
Fig. E
La vettura è dotata di un sistema di anco -
raggio per la protezione dei bambini denomi -
nato ISOFIX. Questo sistema consente il
montaggio dei seggiolini ISOFIX senza l'uso
delle cinture di sicurezza della vettura. Il
sistema ISOFIX è dotato di due ancoraggi
inferiori situati sul retro del cuscino del
sedile, nel punto di incontro con lo schie -
nale, e un ancoraggio superiore dietro il
sedile.
Un esempio di sistema di protezione per
bambini ISOFIX universale per gruppo di
peso 1 è illustrato nella fig. E. I sistemi di
protezione per bambini ISOFIX sono disponi -
bili anche in altri gruppi di peso.
Posizione degli ancoraggi ISOFIX

Gli ancoraggi inferiori sono costituiti
da barre rotonde ubicate sul lato
posteriore del cuscino del sedile nel
punto di incontro con lo schienale,
sotto i simboli di ancoraggio sullo schienale.
Sono facilmente individuabili al momento del
montaggio del sistema di protezione quando ci
si inclina sul sedile posteriore. Sono facilmente
rilevabili al tatto facendo scorrere il dito lungo
lo spazio vuoto tra le superfici dello schienale e
del cuscino del sedile.

Ancoraggi ISOFIX (modelli a due porte) Ancoraggi ISOFIX (modelli a quattro porte)
Posizionamento degli ancoraggi
Modelli a due porte
Dietro ciascun sedile posteriore, in
prossimità del pianale, sono
presenti degli ancoraggi per
cinghie di stabilizzazione.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 145

SICUREZZA
146

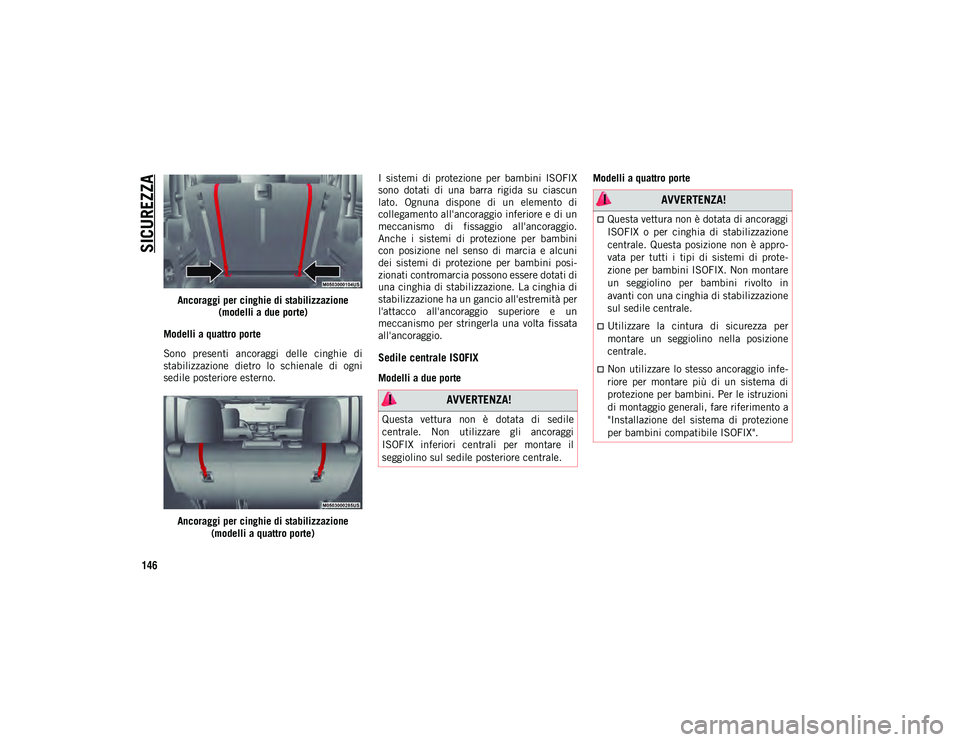

Ancoraggi per cinghie di stabilizzazione (modelli a due porte)
Modelli a quattro porte
Sono presenti ancoraggi delle cinghie di
stabilizzazione dietro lo schienale di ogni
sedile posteriore esterno.
Ancoraggi per cinghie di stabilizzazione (modelli a quattro porte) I sistemi di protezione per bambini ISOFIX
sono dotati di una barra rigida su ciascun
lato. Ognuna dispone di un elemento di
collegamento all'ancoraggio inferiore e di un
meccanismo di fissaggio all'ancoraggio.
Anche i sistemi di protezione per bambini
con posizione nel senso di marcia e alcuni
dei sistemi di protezione per bambini posi
-
zionati contromarcia possono essere dotati di
una cinghia di stabilizzazione. La cinghia di
stabilizzazione ha un gancio all'estremità per
l'attacco all'ancoraggio superiore e un
meccanismo per stringerla una volta fissata
all'ancoraggio.
Sedile centrale ISOFIX
Modelli a due porte Modelli a quattro porte
AVVERTENZA!
Questa vettura non è dotata di sedile
centrale. Non utilizzare gli ancoraggi
ISOFIX inferiori centrali per montare il
seggiolino sul sedile posteriore centrale.
AVVERTENZA!
Questa vettura non è dotata di ancoraggi
ISOFIX o per cinghia di stabilizzazione
centrale. Questa posizione non è appro-
vata per tutti i tipi di sistemi di prote-
zione per bambini ISOFIX. Non montare
un seggiolino per bambini rivolto in
avanti con una cinghia di stabilizzazione
sul sedile centrale.
Utilizzare la cintura di sicurezza per
montare un seggiolino nella posizione
centrale.
Non utilizzare lo stesso ancoraggio infe-
riore per montare più di un sistema di
protezione per bambini. Per le istruzioni
di montaggio generali, fare riferimento a
"Installazione del sistema di protezione
per bambini compatibile ISOFIX".
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 146

147

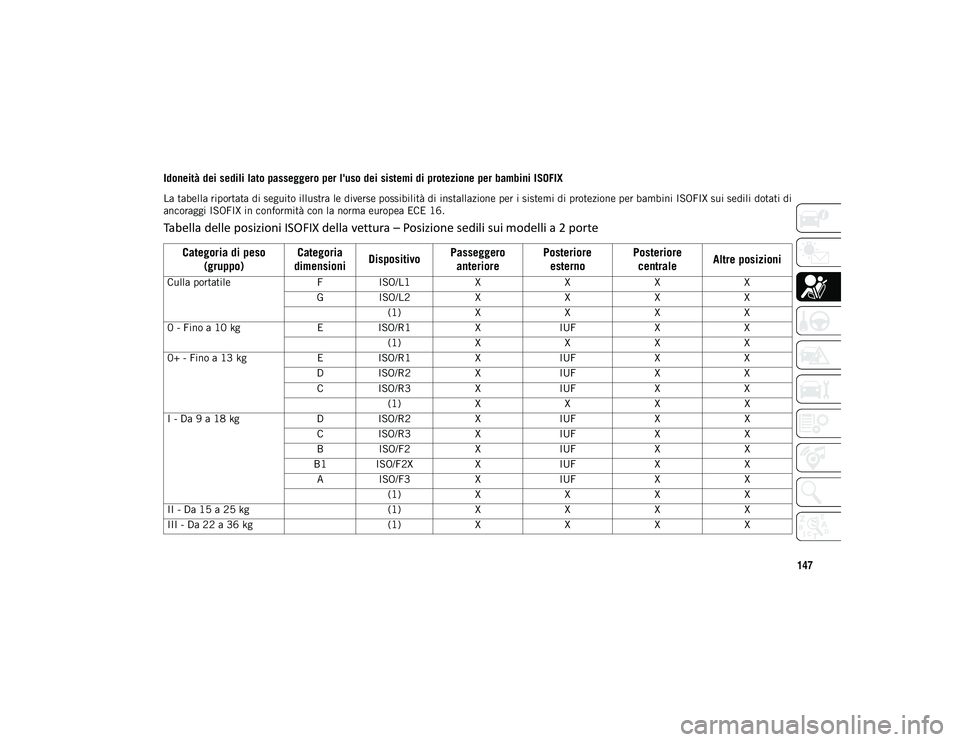

Idoneità dei sedili lato passeggero per l'uso dei sistemi di protezione per bambini ISOFIX
La tabella riportata di seguito illustra le diverse possibilità di installazione per i sistemi di protezione per bambini ISOFIX sui sedili dotati di
ancoraggi ISOFIX in conformità con la norma europea ECE 16.
Tabella delle posizioni ISOFIX della vettura – Posizione sedili sui modelli a 2 porte
Categoria di peso (gruppo) Categoria
dimensioni Dispositivo Passeggero
anteriore Posteriore
esterno Posteriore
centrale Altre posizioni
Culla portatile
FISO/L1 XXXX
G ISO/L2 XXXX
(1) X XXX
0 - Fino a 10 kg EISO/R1 XIUF XX
(1) X XXX
0+ - Fino a 13 kg EISO/R1 XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) X XXX
I - Da 9 a 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) X XXX
II - Da 15 a 25 kg (1)X XXX
III - Da 22 a 36 kg (1)X XXX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 147

SICUREZZA
148

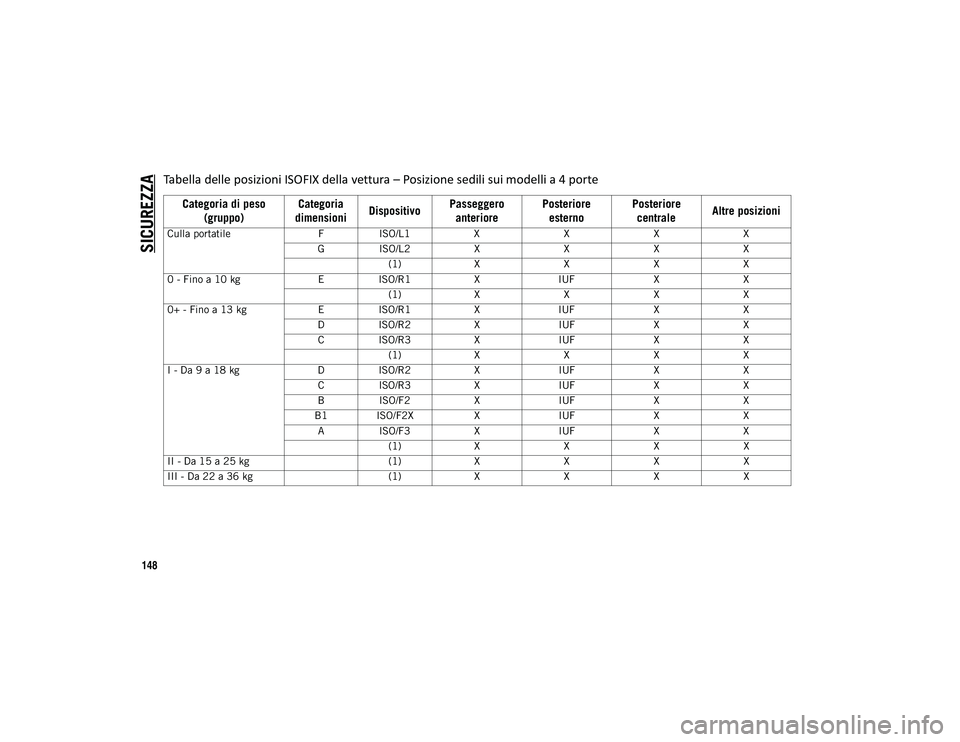

Tabella delle posizioni ISOFIX della vettura – Posizione sedili sui modelli a 4 porte
Categoria di peso (gruppo) Categoria
dimensioni Dispositivo Passeggero
anteriore Posteriore
esterno Posteriore
centrale Altre posizioni
Culla portatile
FISO/L1 XXXX
G ISO/L2 XXXX
(1) X XXX
0 - Fino a 10 kg EISO/R1 XIUF XX
(1) X XXX
0+ - Fino a 13 kg EISO/R1 XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) X XXX
I - Da 9 a 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) X XXX
II - Da 15 a 25 kg (1)X XXX
III - Da 22 a 36 kg (1)X XXX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 148

149

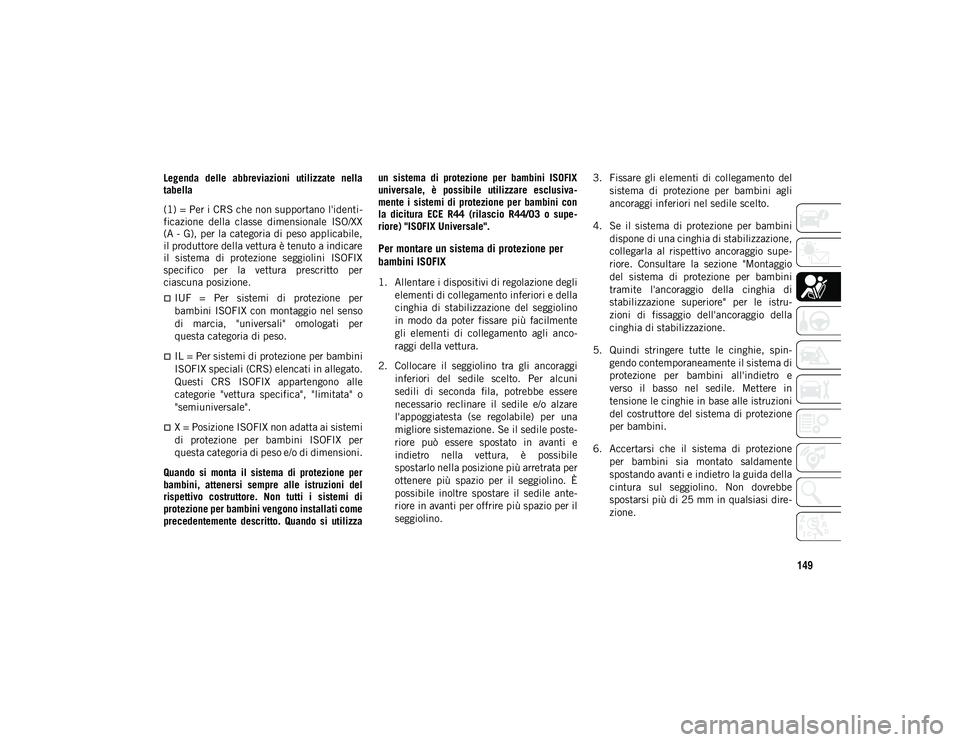

Legenda delle abbreviazioni utilizzate nella
tabella
(1) = Per i CRS che non supportano l'identi-
ficazione della classe dimensionale ISO/XX
(A - G), per la categoria di peso applicabile,
il produttore della vettura è tenuto a indicare
il sistema di protezione seggiolini ISOFIX
specifico per la vettura prescritto per
ciascuna posizione.
IUF = Per sistemi di protezione per
bambini ISOFIX con montaggio nel senso
di marcia, "universali" omologati per
questa categoria di peso.
IL = Per sistemi di protezione per bambini
ISOFIX speciali (CRS) elencati in allegato.
Questi CRS ISOFIX appartengono alle
categorie "vettura specifica", "limitata" o
"semiuniversale".
X = Posizione ISOFIX non adatta ai sistemi
di protezione per bambini ISOFIX per
questa categoria di peso e/o di dimensioni.
Quando si monta il sistema di protezione per
bambini, attenersi sempre alle istruzioni del
rispettivo costruttore. Non tutti i sistemi di
protezione per bambini vengono installati come
precedentemente descritto. Quando si utilizza un sistema di protezione per bambini ISOFIX
universale, è possibile utilizzare esclusiva
-
mente i sistemi di protezione per bambini con
la dicitura ECE R44 (rilascio R44/03 o supe -
riore) "ISOFIX Universale".
Per montare un sistema di protezione per
bambini ISOFIX
1. Allentare i dispositivi di regolazione degli
elementi di collegamento inferiori e della
cinghia di stabilizzazione del seggiolino
in modo da poter fissare più facilmente
gli elementi di collegamento agli anco -
raggi della vettura.
2. Collocare il seggiolino tra gli ancoraggi inferiori del sedile scelto. Per alcuni
sedili di seconda fila, potrebbe essere
necessario reclinare il sedile e/o alzare
l'appoggiatesta (se regolabile) per una
migliore sistemazione. Se il sedile poste -
riore può essere spostato in avanti e
indietro nella vettura, è possibile
spostarlo nella posizione più arretrata per
ottenere più spazio per il seggiolino. È
possibile inoltre spostare il sedile ante -
riore in avanti per offrire più spazio per il
seggiolino. 3. Fissare gli elementi di collegamento del
sistema di protezione per bambini agli
ancoraggi inferiori nel sedile scelto.
4. Se il sistema di protezione per bambini dispone di una cinghia di stabilizzazione,
collegarla al rispettivo ancoraggio supe -
riore. Consultare la sezione "Montaggio
del sistema di protezione per bambini
tramite l'ancoraggio della cinghia di
stabilizzazione superiore" per le istru -
zioni di fissaggio dell'ancoraggio della
cinghia di stabilizzazione.
5. Quindi stringere tutte le cinghie, spin -
gendo contemporaneamente il sistema di
protezione per bambini all'indietro e
verso il basso nel sedile. Mettere in
tensione le cinghie in base alle istruzioni
del costruttore del sistema di protezione
per bambini.
6. Accertarsi che il sistema di protezione per bambini sia montato saldamente
spostando avanti e indietro la guida della
cintura sul seggiolino. Non dovrebbe
spostarsi più di 25 mm in qualsiasi dire -
zione.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 149

SICUREZZA
150

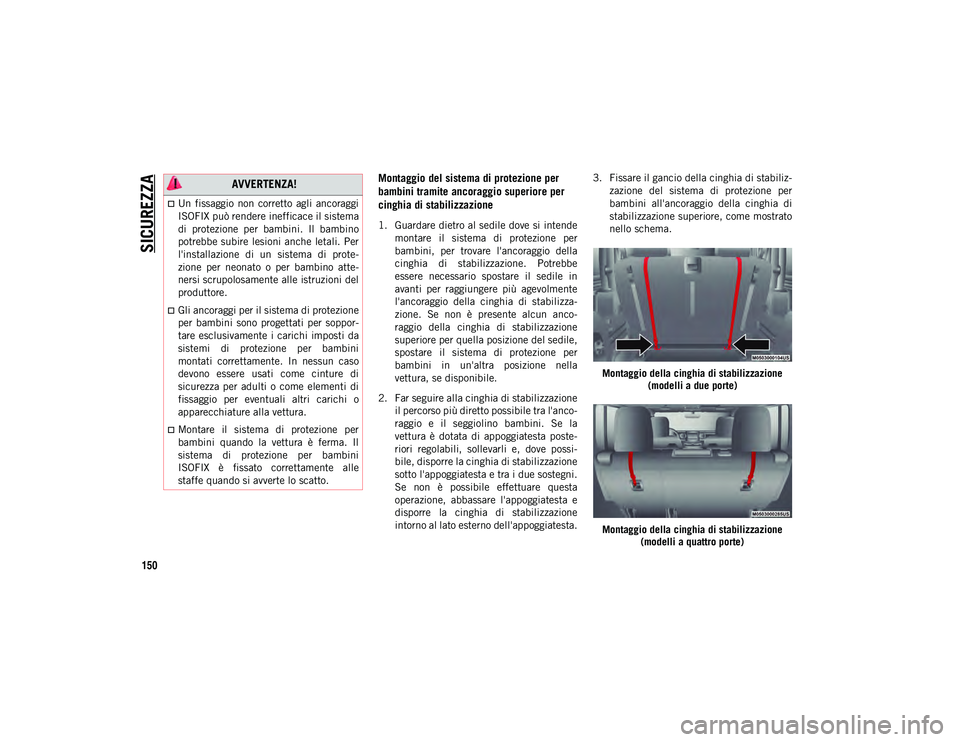

Montaggio del sistema di protezione per
bambini tramite ancoraggio superiore per
cinghia di stabilizzazione
1. Guardare dietro al sedile dove si intendemontare il sistema di protezione per
bambini, per trovare l'ancoraggio della
cinghia di stabilizzazione. Potrebbe
essere necessario spostare il sedile in
avanti per raggiungere più agevolmente
l'ancoraggio della cinghia di stabilizza -
zione. Se non è presente alcun anco -
raggio della cinghia di stabilizzazione
superiore per quella posizione del sedile,
spostare il sistema di protezione per
bambini in un'altra posizione nella
vettura, se disponibile.
2. Far seguire alla cinghia di stabilizzazione il percorso più diretto possibile tra l'anco -
raggio e il seggiolino bambini. Se la
vettura è dotata di appoggiatesta poste -
riori regolabili, sollevarli e, dove possi -
bile, disporre la cinghia di stabilizzazione
sotto l'appoggiatesta e tra i due sostegni.
Se non è possibile effettuare questa
operazione, abbassare l'appoggiatesta e
disporre la cinghia di stabilizzazione
intorno al lato esterno dell'appoggiatesta. 3. Fissare il gancio della cinghia di stabiliz
-
zazione del sistema di protezione per
bambini all'ancoraggio della cinghia di
stabilizzazione superiore, come mostrato
nello schema.
Montaggio della cinghia di stabilizzazione (modelli a due porte)
Montaggio della cinghia di stabilizzazione (modelli a quattro porte)
AVVERTENZA!
Un fissaggio non corretto agli ancoraggi
ISOFIX può rendere inefficace il sistema
di protezione per bambini. Il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di prote-
zione per neonato o per bambino atte-
nersi scrupolosamente alle istruzioni del
produttore.
Gli ancoraggi per il sistema di protezione
per bambini sono progettati per soppor -
tare esclusivamente i carichi imposti da
sistemi di protezione per bambini
montati correttamente. In nessun caso
devono essere usati come cinture di
sicurezza per adulti o come elementi di
fissaggio per eventuali altri carichi o
apparecchiature alla vettura.
Montare il sistema di protezione per
bambini quando la vettura è ferma. Il
sistema di protezione per bambini
ISOFIX è fissato correttamente alle
staffe quando si avverte lo scatto.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 150
