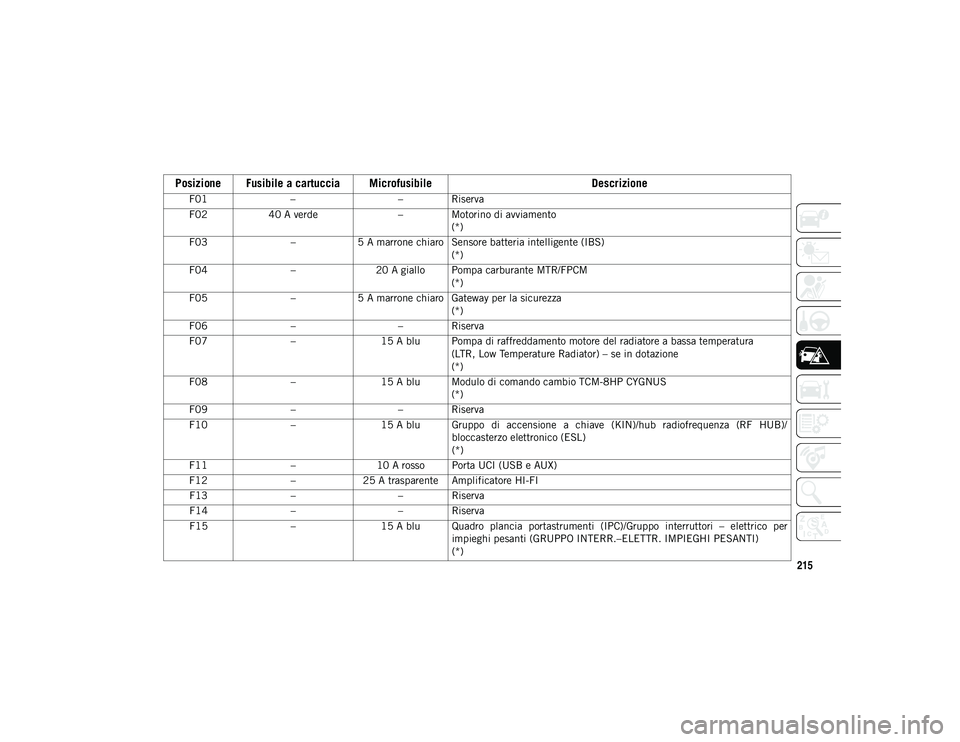

Posizione Fusibile a cartuccia Microfusibile
Descrizione
F01– – Riserva
F02 40 A verde – Motorino di avviamento
(*)
F03 –5 A marrone chiaro Sensore batteria intelligente (IBS)
(*)
F04 –20 A giallo Pompa carburante MTR/FPCM
(*)
F05 –5 A marrone chiaro Gateway per la sicurezza
(*)
F06 – – Riserva
F07 –15 A blu Pompa di raffreddamento motore del radiatore a bassa temperatura
(LTR, Low Temperature Radiator) – se in dotazione
(*)
F08 –15 A blu Modulo di comando cambio TCM-8HP CYGNUS
(*)
F09 – – Riserva
F10 –15 A blu Gruppo di accensione a chiave (KIN)/hub radiofrequenza (RF HUB)/
bloccasterzo elettronico (ESL)
(*)
F11 –10 A rosso Porta UCI (USB e AUX)
F12 –25 A trasparente Amplificatore HI-FI
F13 – – Riserva
F14 – – Riserva
F15 –15 A blu Quadro plancia portastrumenti (IPC)/Gruppo interruttori – elettrico per
impieghi pesanti (GRUPPO INTERR.–ELETTR. IMPIEGHI PESANTI)
(*)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 215

IN CASO DI EMERGENZA
216

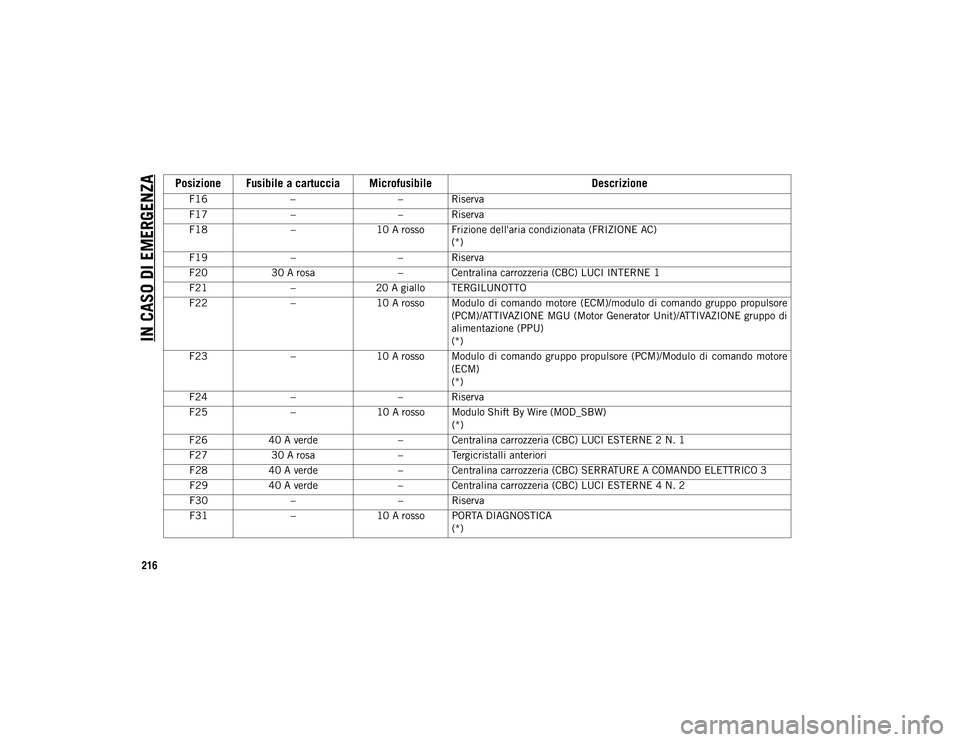

F16– – Riserva
F17 – – Riserva
F18 –10 A rosso Frizione dell'aria condizionata (FRIZIONE AC)
(*)
F19 – – Riserva
F20 30 A rosa – Centralina carrozzeria (CBC) LUCI INTERNE 1
F21 –20 A giallo TERGILUNOTTO
F22 –10 A rosso Modulo di comando motore (ECM)/modulo di comando gruppo propulsore
(PCM)/ATTIVAZIONE MGU (Motor Generator Unit)/ATTIVAZIONE gruppo di
alimentazione (PPU)
(*)
F23 –10 A rosso Modulo di comando gruppo propulsore (PCM)/Modulo di comando motore
(ECM)
(*)
F24 – – Riserva
F25 –10 A rosso Modulo Shift By Wire (MOD_SBW)
(*)
F26 40 A verde – Centralina carrozzeria (CBC) LUCI ESTERNE 2 N. 1
F27 30 A rosa – Tergicristalli anteriori
F28 40 A verde – Centralina carrozzeria (CBC) SERRATURE A COMANDO ELETTRICO 3
F29 40 A verde – Centralina carrozzeria (CBC) LUCI ESTERNE 4 N. 2
F30 – – Riserva
F31 –10 A rosso PORTA DIAGNOSTICA
(*)
Posizione Fusibile a cartuccia Microfusibile Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 216

217

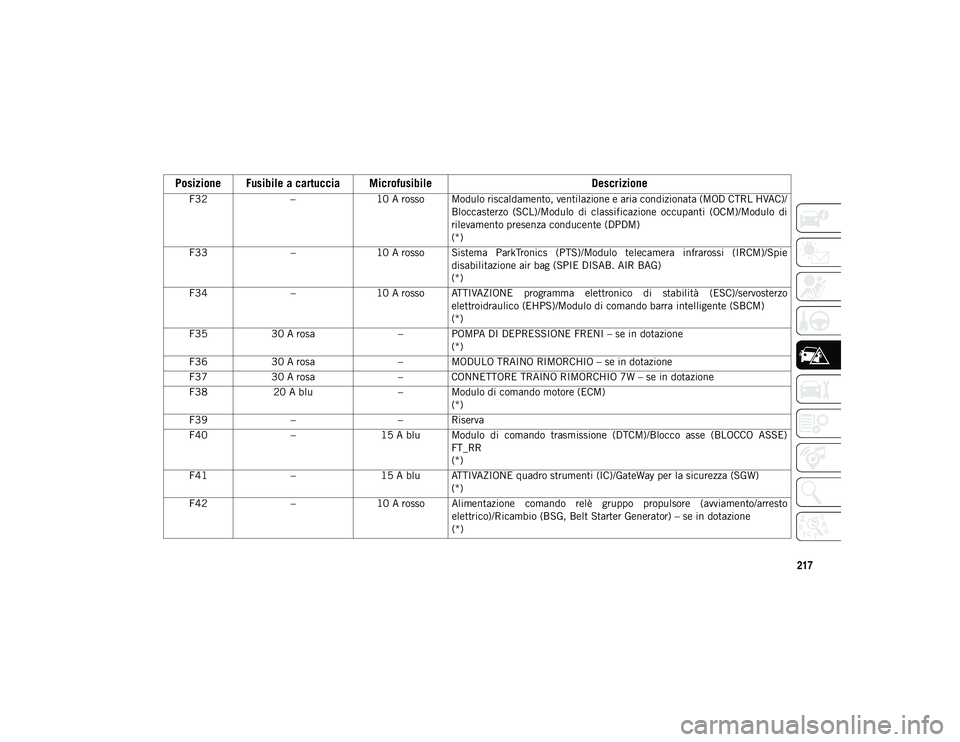

F32–10 A rosso Modulo riscaldamento, ventilazione e aria condizionata (MOD CTRL HVAC)/
Bloccasterzo (SCL)/Modulo di classificazione occupanti (OCM)/Modulo di
rilevamento presenza conducente (DPDM)
(*)
F33 –10 A rosso Sistema ParkTronics (PTS)/Modulo telecamera infrarossi (IRCM)/Spie
disabilitazione air bag (SPIE DISAB. AIR BAG)
(*)
F34 –10 A rosso ATTIVAZIONE programma elettronico di stabilità (ESC)/servosterzo
elettroidraulico (EHPS)/Modulo di comando barra intelligente (SBCM)
(*)
F35 30 A rosa – POMPA DI DEPRESSIONE FRENI – se in dotazione
(*)
F36 30 A rosa – MODULO TRAINO RIMORCHIO – se in dotazione
F37 30 A rosa – CONNETTORE TRAINO RIMORCHIO 7W – se in dotazione
F38 20 A blu – Modulo di comando motore (ECM)
(*)
F39 – – Riserva
F40 –15 A blu Modulo di comando trasmissione (DTCM)/Blocco asse (BLOCCO ASSE)
FT_RR
(*)
F41 –15 A blu ATTIVAZIONE quadro strumenti (IC)/GateWay per la sicurezza (SGW)
(*)
F42 –10 A rosso Alimentazione comando relè gruppo propulsore (avviamento/arresto
elettrico)/Ricambio (BSG, Belt Starter Generator) – se in dotazione
(*)
Posizione Fusibile a cartuccia Microfusibile Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 217

IN CASO DI EMERGENZA
218

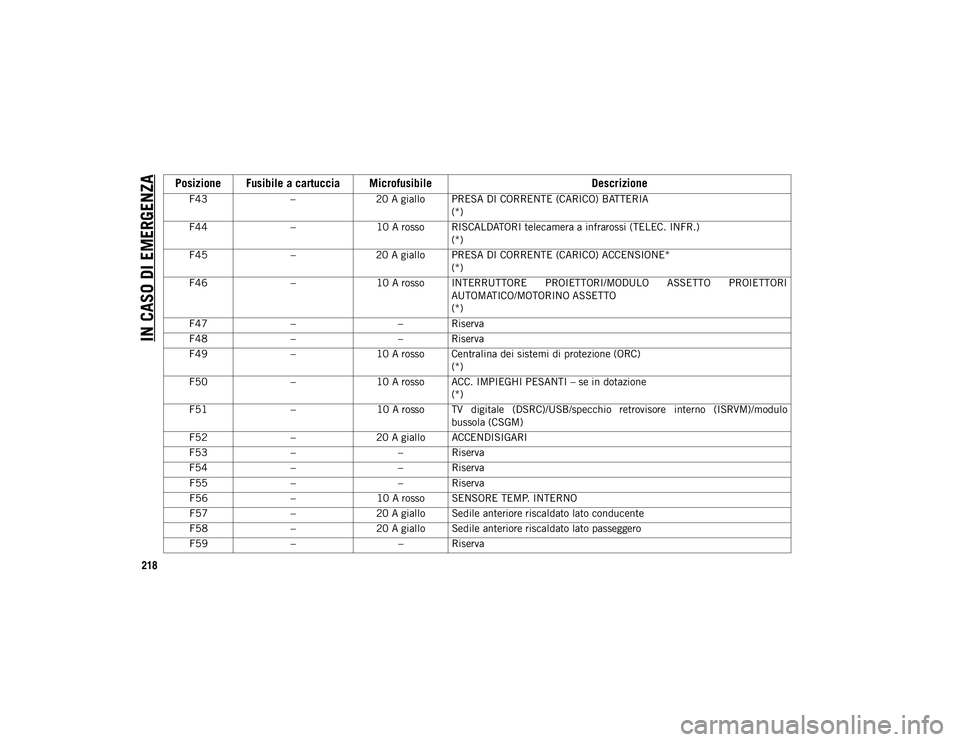

F43–20 A giallo PRESA DI CORRENTE (CARICO) BATTERIA
(*)
F44 –10 A rosso RISCALDATORI telecamera a infrarossi (TELEC. INFR.)
(*)
F45 –20 A giallo PRESA DI CORRENTE (CARICO) ACCENSIONE*
(*)
F46 –10 A rosso INTERRUTTORE PROIETTORI/MODULO ASSETTO PROIETTORI
AUTOMATICO/MOTORINO ASSETTO
(*)
F47 – – Riserva
F48 – – Riserva
F49 –10 A rosso Centralina dei sistemi di protezione (ORC)
(*)
F50 –10 A rosso ACC. IMPIEGHI PESANTI – se in dotazione
(*)
F51 –10 A rosso TV digitale (DSRC)/USB/specchio retrovisore interno (ISRVM)/modulo
bussola (CSGM)
F52 –20 A giallo ACCENDISIGARI
F53 – – Riserva
F54 – – Riserva
F55 – – Riserva
F56 –10 A rosso SENSORE TEMP. INTERNO
F57 –20 A giallo Sedile anteriore riscaldato lato conducente
F58 –20 A giallo Sedile anteriore riscaldato lato passeggero
F59 – – Riserva
Posizione Fusibile a cartuccia Microfusibile Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 218

219

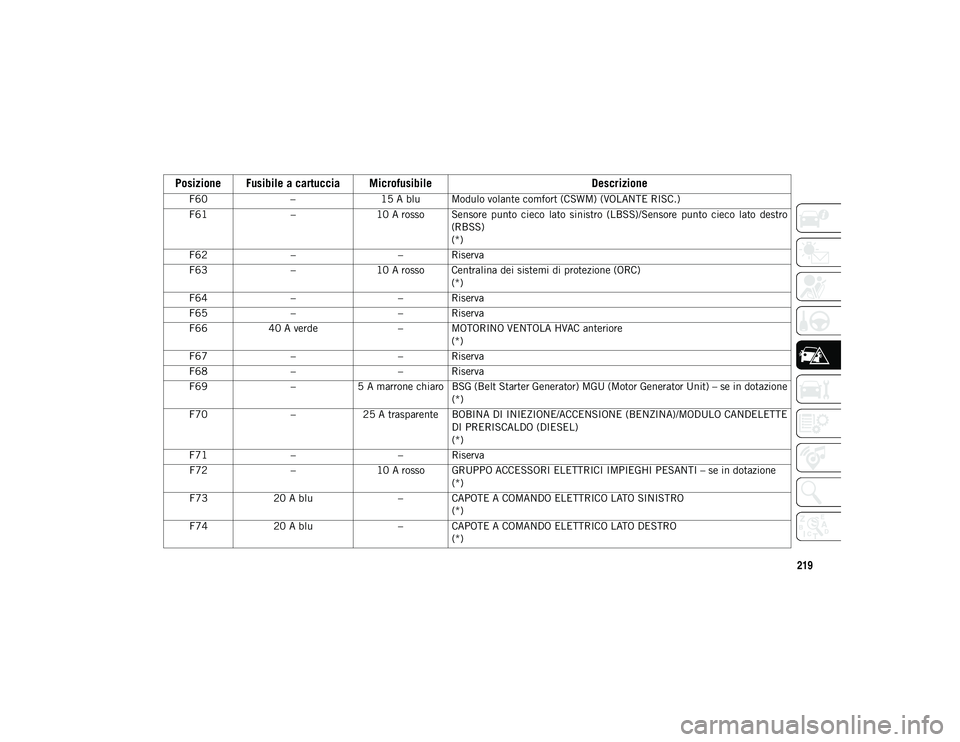

F60–15 A blu Modulo volante comfort (CSWM) (VOLANTE RISC.)
F61 –10 A rosso Sensore punto cieco lato sinistro (LBSS)/Sensore punto cieco lato destro
(RBSS)
(*)
F62 – – Riserva
F63 –10 A rosso Centralina dei sistemi di protezione (ORC)
(*)
F64 – – Riserva
F65 – – Riserva
F66 40 A verde – MOTORINO VENTOLA HVAC anteriore
(*)
F67 – – Riserva
F68 – – Riserva
F69 –5 A marrone chiaro BSG (Belt Starter Generator) MGU (Motor Generator Unit) – se in dotazione
(*)
F70 –25 A trasparente BOBINA DI INIEZIONE/ACCENSIONE (BENZINA)/MODULO CANDELETTE
DI PRERISCALDO (DIESEL)
(*)
F71 – – Riserva
F72 –10 A rosso GRUPPO ACCESSORI ELETTRICI IMPIEGHI PESANTI – se in dotazione
(*)
F73 20 A blu – CAPOTE A COMANDO ELETTRICO LATO SINISTRO
(*)
F74 20 A blu – CAPOTE A COMANDO ELETTRICO LATO DESTRO
(*)
Posizione Fusibile a cartuccia Microfusibile Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 219

IN CASO DI EMERGENZA
220

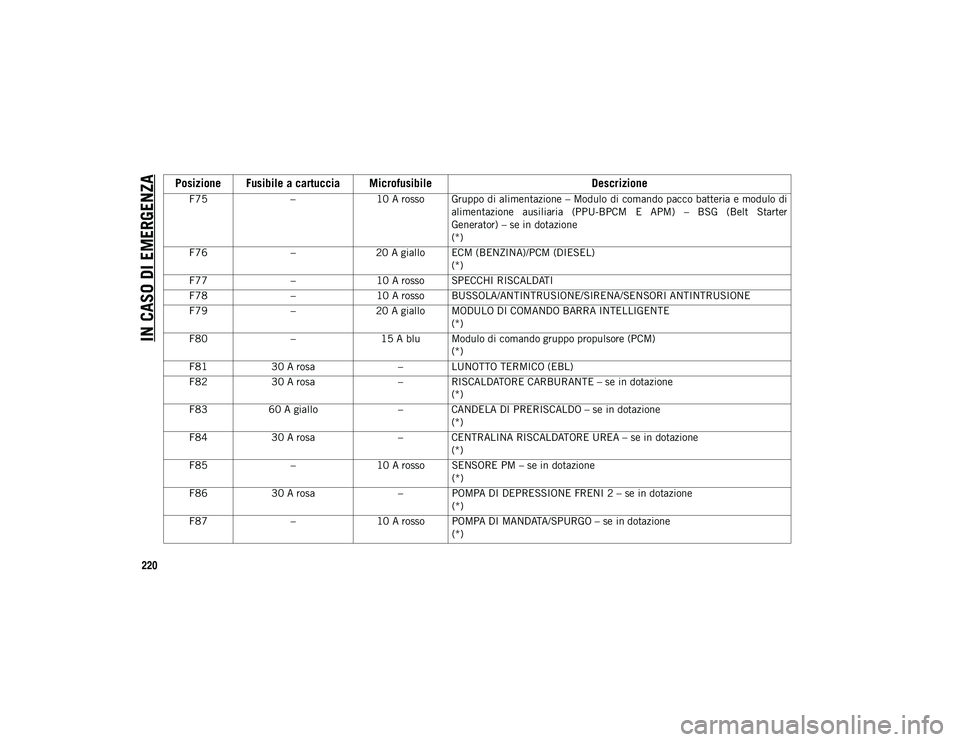

F75–10 A rosso Gruppo di alimentazione – Modulo di comando pacco batteria e modulo di
alimentazione ausiliaria (PPU-BPCM E APM) – BSG (Belt Starter
Generator) – se in dotazione
(*)
F76 –20 A giallo ECM (BENZINA)/PCM (DIESEL)
(*)
F77 –10 A rosso SPECCHI RISCALDATI
F78 –10 A rosso BUSSOLA/ANTINTRUSIONE/SIRENA/SENSORI ANTINTRUSIONE
F79 –20 A giallo MODULO DI COMANDO BARRA INTELLIGENTE
(*)
F80 –15 A blu Modulo di comando gruppo propulsore (PCM)
(*)
F81 30 A rosa – LUNOTTO TERMICO (EBL)
F82 30 A rosa – RISCALDATORE CARBURANTE – se in dotazione
(*)
F83 60 A giallo – CANDELA DI PRERISCALDO – se in dotazione
(*)
F84 30 A rosa – CENTRALINA RISCALDATORE UREA – se in dotazione
(*)
F85 –10 A rosso SENSORE PM – se in dotazione
(*)
F86 30 A rosa – POMPA DI DEPRESSIONE FRENI 2 – se in dotazione
(*)
F87 –10 A rosso POMPA DI MANDATA/SPURGO – se in dotazione
(*)
Posizione Fusibile a cartuccia Microfusibile Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 220

221

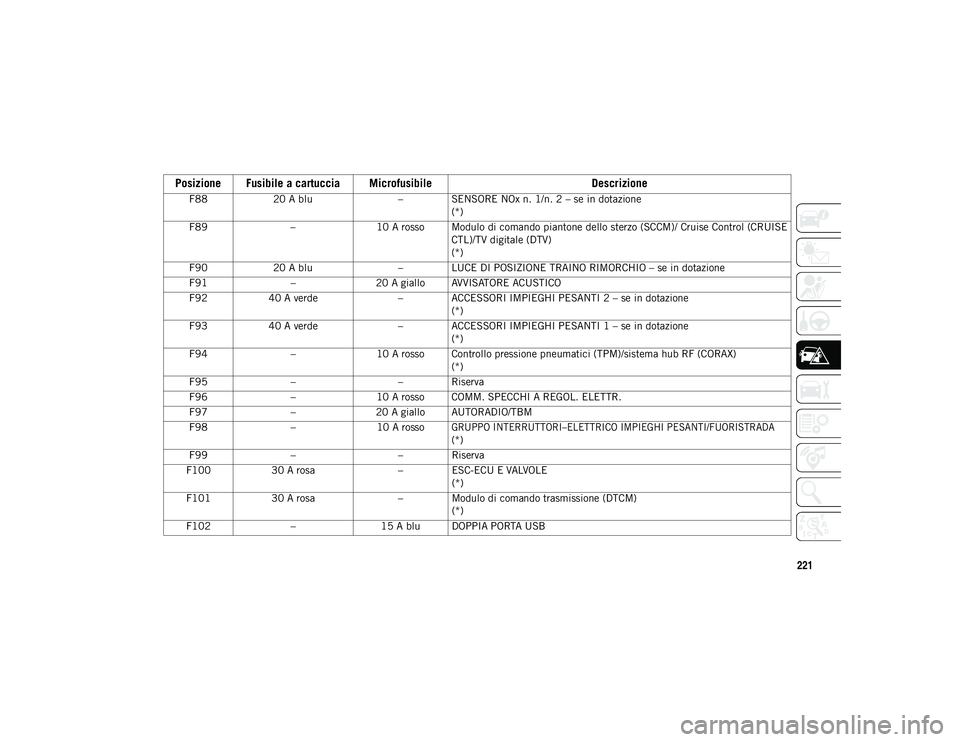

F8820 A blu – SENSORE NOx n. 1/n. 2 – se in dotazione
(*)
F89 –10 A rosso Modulo di comando piantone dello sterzo (SCCM)/ Cruise Control (CRUISE
CTL)/TV digitale (DTV)
(*)
F90 20 A blu – LUCE DI POSIZIONE TRAINO RIMORCHIO – se in dotazione
F91 –20 A giallo AVVISATORE ACUSTICO
F92 40 A verde – ACCESSORI IMPIEGHI PESANTI 2 – se in dotazione
(*)
F93 40 A verde – ACCESSORI IMPIEGHI PESANTI 1 – se in dotazione
(*)
F94 –10 A rosso Controllo pressione pneumatici (TPM)/sistema hub RF (CORAX)
(*)
F95 – – Riserva
F96 –10 A rosso COMM. SPECCHI A REGOL. ELETTR.
F97 –20 A giallo AUTORADIO/TBM
F98 –10 A rosso
GRUPPO INTERRUTTORI–ELETTRICO IMPIEGHI PESANTI/FUORISTRADA

(*)
F99 – – Riserva
F100 30 A rosa – ESC-ECU E VALVOLE
(*)
F101 30 A rosa – Modulo di comando trasmissione (DTCM)
(*)
F102 –15 A blu DOPPIA PORTA USB
Posizione Fusibile a cartuccia Microfusibile Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 221

IN CASO DI EMERGENZA
222

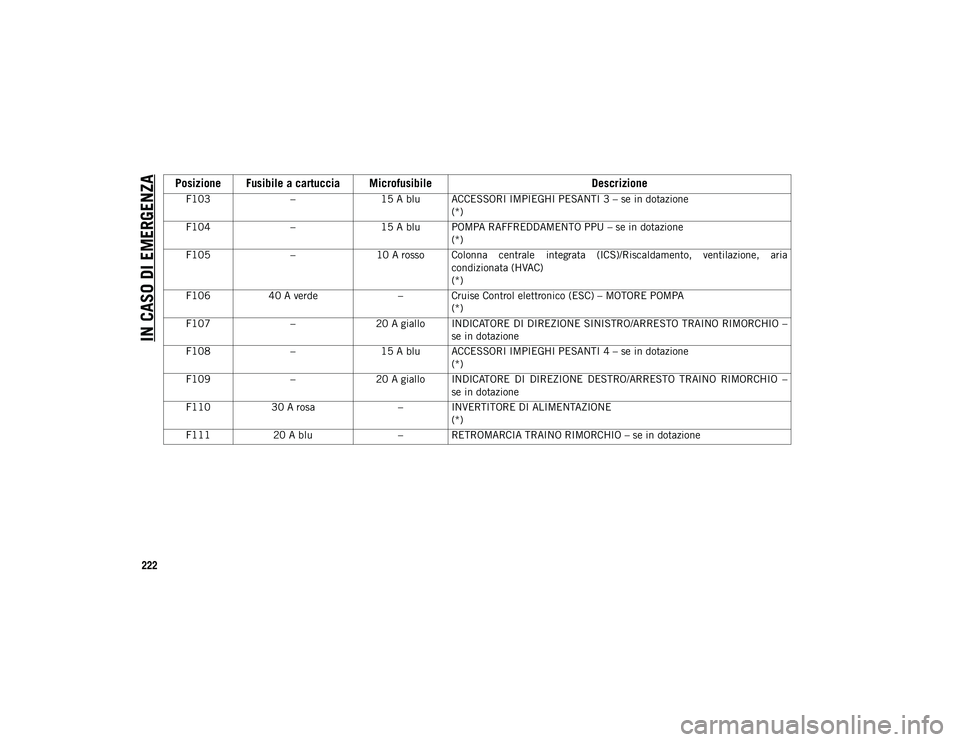

F103–15 A blu ACCESSORI IMPIEGHI PESANTI 3 – se in dotazione
(*)
F104 –15 A blu POMPA RAFFREDDAMENTO PPU – se in dotazione
(*)
F105 –10 A rosso Colonna centrale integrata (ICS)/Riscaldamento, ventilazione, aria
condizionata (HVAC)
(*)
F106 40 A verde – Cruise Control elettronico (ESC) – MOTORE POMPA
(*)
F107 –20 A giallo INDICATORE DI DIREZIONE SINISTRO/ARRESTO TRAINO RIMORCHIO –
se in dotazione
F108 –15 A blu ACCESSORI IMPIEGHI PESANTI 4 – se in dotazione
(*)
F109 –20 A giallo INDICATORE DI DIREZIONE DESTRO/ARRESTO TRAINO RIMORCHIO –
se in dotazione
F110 30 A rosa – INVERTITORE DI ALIMENTAZIONE
(*)
F111 20 A blu – RETROMARCIA TRAINO RIMORCHIO – se in dotazione
