2021 JEEP WRANGLER 2DOORS Libretto Uso Manutenzione (in Italian)

207
Innesto della posizione N (folle)
Per preparare il veicolo per il traino da
turismo, attenersi alla seguente procedura:1. Arrestare completamente la vettura inpiano.
2. Premere e tenere premuto il pedale del freno.
3. Portare il cambio in posizione N (folle).
4. Spegnere il motore.
5. Spostare la leva del gruppo di rinvio in folle (N).
6. Avviare il motore.
7. Portare il cambio in posizione R (retro -
marcia). 8. Rilasciare il pedale del freno per cinque
secondi e verificare che la vettura non si
muova.
9. Ripetere i punti 7 e 8 con il cambio in posizione D (drive).
10. Spegnere il motore e lasciare il disposi -
tivo di accensione nella posizione ACC
(Accessori) sbloccata.

11. Azionare il freno di stazionamento a fondo.
12. Portare il cambio in posizione P (parcheggio) (NON in posizione N (folle)).

AVVERTENZA!

Lasciare la vettura incustodita con il gruppo di
rinvio in posizione N (folle) senza prima aver
innestato completamente il freno di
stazionamento può causare lesioni o la morte
del conducente e di terze persone. La posizione
N (folle) del gruppo di rinvio disinnesta sia
l'albero di trasmissione anteriore che quello
posteriore dal gruppo propulsore e la vettura,
quindi, potrebbe spostarsi anche se il cambio
automatico si trova nella posizione P
(parcheggio). Il freno di stazionamento deve
sempre essere inserito quando il conducente
non è a bordo della vettura.

ATTENZIONE!

Per evitare di danneggiare parti interne,
prima di procedere al traino da turismo,
attenersi a queste procedure per assicurarsi
che il gruppo di rinvio sia completamente
innestato in posizione N (folle).

ATTENZIONE!

Spostando il cambio in posizione P
(parcheggio) con il gruppo di rinvio in posizione
N (folle) e il motore in funzione, si potrebbe
danneggiare il cambio. Con il gruppo di rinvio
in posizione N (folle), verificare che il motore
sia spento prima di spostare il cambio in
posizione P (parcheggio).

2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 207

AVVIAMENTO E FUNZIONAMENTO
208

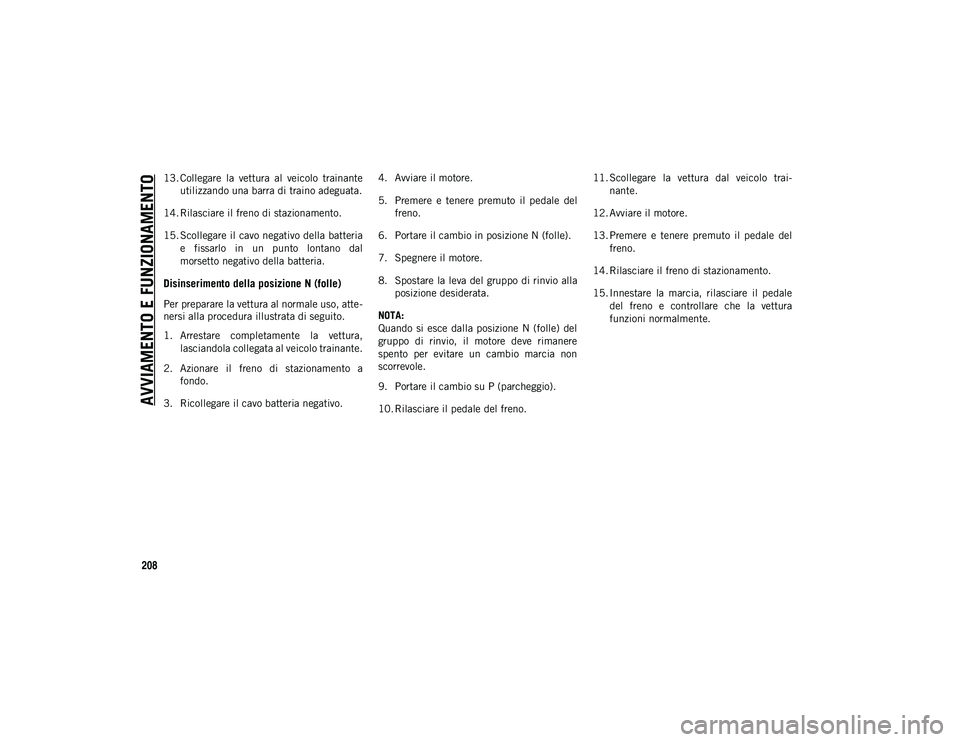

13. Collegare la vettura al veicolo trainanteutilizzando una barra di traino adeguata.
14. Rilasciare il freno di stazionamento.
15. Scollegare il cavo negativo della batteria e fissarlo in un punto lontano dal
morsetto negativo della batteria.
Disinserimento della posizione N (folle)
Per preparare la vettura al normale uso, atte -
nersi alla procedura illustrata di seguito.
1. Arrestare completamente la vettura,
lasciandola collegata al veicolo trainante.
2. Azionare il freno di stazionamento a fondo.
3. Ricollegare il cavo batteria negativo. 4. Avviare il motore.
5. Premere e tenere premuto il pedale del
freno.
6. Portare il cambio in posizione N (folle).
7. Spegnere il motore.
8. Spostare la leva del gruppo di rinvio alla posizione desiderata.
NOTA:
Quando si esce dalla posizione N (folle) del
gruppo di rinvio, il motore deve rimanere
spento per evitare un cambio marcia non
scorrevole.
9. Portare il cambio su P (parcheggio).
10. Rilasciare il pedale del freno. 11. Scollegare la vettura dal veicolo trai
-
nante.
12. Avviare il motore.
13. Premere e tenere premuto il pedale del freno.
14. Rilasciare il freno di stazionamento.
15. Innestare la marcia, rilasciare il pedale del freno e controllare che la vettura
funzioni normalmente.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 208

209
IN CASO DI EMERGENZA

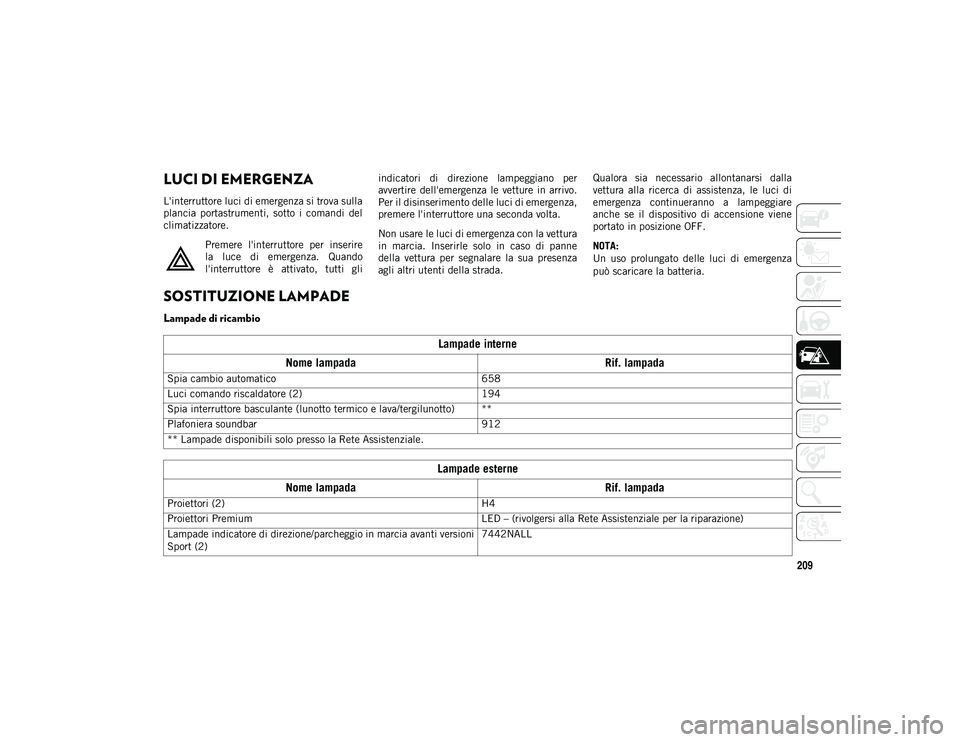

LUCI DI EMERGENZA
L'interruttore luci di emergenza si trova sulla
plancia portastrumenti, sotto i comandi del
climatizzatore.Premere l'interruttore per inserire
la luce di emergenza. Quando
l'interruttore è attivato, tutti gli indicatori di direzione lampeggiano per
avvertire dell'emergenza le vetture in arrivo.
Per il disinserimento delle luci di emergenza,
premere l'interruttore una seconda volta.
Non usare le luci di emergenza con la vettura
in marcia. Inserirle solo in caso di panne
della vettura per segnalare la sua presenza
agli altri utenti della strada. Qualora sia necessario allontanarsi dalla
vettura alla ricerca di assistenza, le luci di
emergenza continueranno a lampeggiare
anche se il dispositivo di accensione viene
portato in posizione OFF.
NOTA:
Un uso prolungato delle luci di emergenza
può scaricare la batteria.
SOSTITUZIONE LAMPADE
Lampade di ricambio
Lampade interne
Nome lampada Rif. lampada
Spia cambio automatico 658
Luci comando riscaldatore (2) 194
Spia interruttore basculante (lunotto termico e lava/tergilunotto) **
Plafoniera soundbar 912
** Lampade disponibili solo presso la Rete Assistenziale.
Lampade esterne
Nome lampada Rif. lampada
Proiettori (2) H4
Proiettori Premium LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampade indicatore di direzione/parcheggio in marcia avanti versioni
Sport (2) 7442NALL
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 209

IN CASO DI EMERGENZA
210

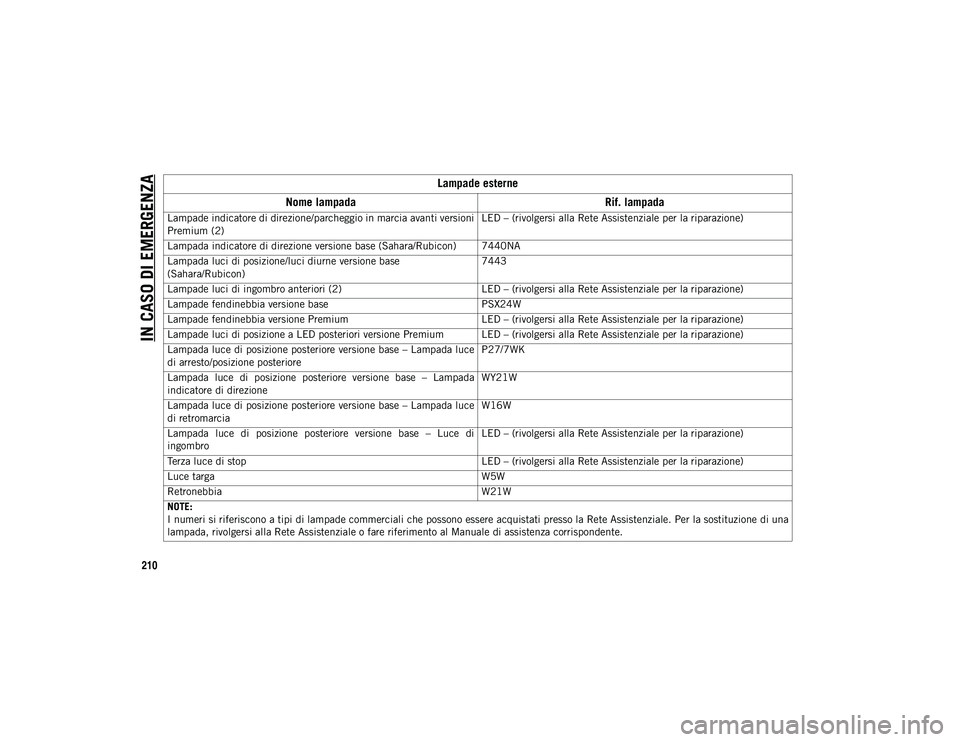

Lampade indicatore di direzione/parcheggio in marcia avanti versioni
Premium (2)LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampada indicatore di direzione versione base (Sahara/Rubicon) 7440NA
Lampada luci di posizione/luci diurne versione base
(Sahara/Rubicon) 7443
Lampade luci di ingombro anteriori (2) LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampade fendinebbia versione base PSX24W
Lampade fendinebbia versione Premium LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampade luci di posizione a LED posteriori versione Premium LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Lampada luce di posizione posteriore versione base – Lampada luce
di arresto/posizione posteriore P27/7WK
Lampada luce di posizione posteriore versione base – Lampada
indicatore di direzione WY21W
Lampada luce di posizione posteriore versione base – Lampada luce
di retromarcia W16W
Lampada luce di posizione posteriore versione base – Luce di
ingombro LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Terza luce di stop LED – (rivolgersi alla Rete Assistenziale per la riparazione)
Luce targa W5W
Retronebbia W21W
NOTE:
I numeri si riferiscono a tipi di lampade commerciali che possono essere acquistati presso la Rete Assistenziale. Per la sostituzione di una
lampada, rivolgersi alla Rete Assistenziale o fare riferimento al Manuale di assistenza corrispondente.
Lampade esterne
Nome lampada Rif. lampada
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 210

211

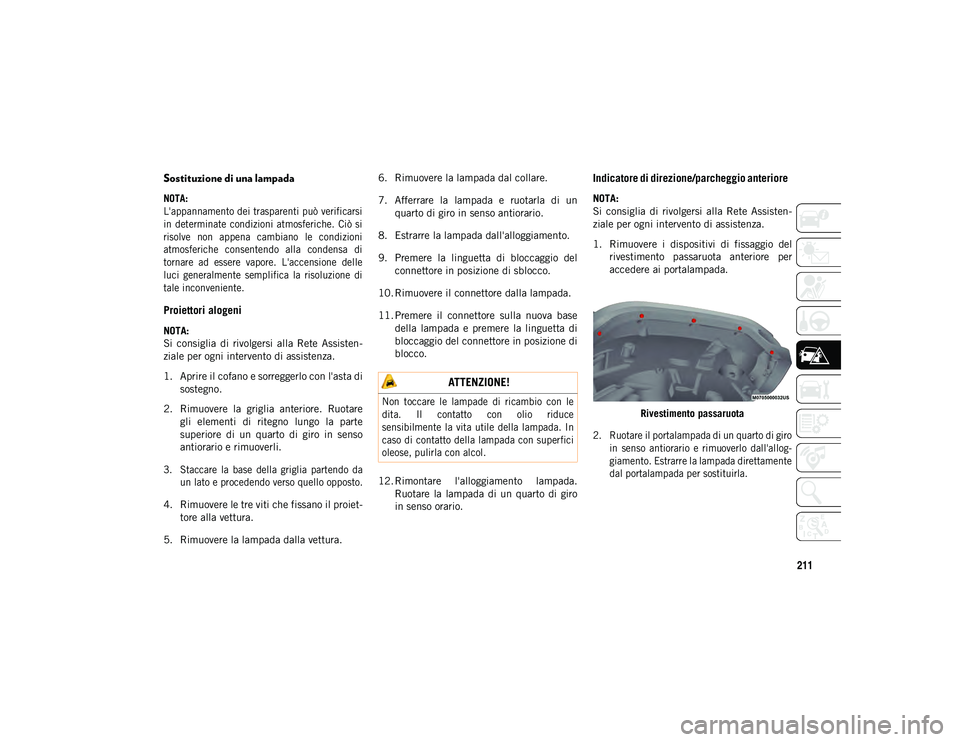

Sostituzione di una lampada

NOTA:
L'appannamento dei trasparenti può verificarsi
in determinate condizioni atmosferiche. Ciò si
risolve non appena cambiano le condizioni
atmosferiche consentendo alla condensa di
tornare ad essere vapore. L'accensione delle
luci generalmente semplifica la risoluzione di
tale inconveniente.

Proiettori alogeni
NOTA:
Si consiglia di rivolgersi alla Rete Assisten-
ziale per ogni intervento di assistenza.
1. Aprire il cofano e sorreggerlo con l'asta di sostegno.
2. Rimuovere la griglia anteriore. Ruotare gli elementi di ritegno lungo la parte
superiore di un quarto di giro in senso
antiorario e rimuoverli.

3. Staccare la base della griglia partendo da un lato e procedendo verso quello opposto.

4. Rimuovere le tre viti che fissano il proiet -
tore alla vettura.
5. Rimuovere la lampada dalla vettura. 6. Rimuovere la lampada dal collare.
7. Afferrare la lampada e ruotarla di un
quarto di giro in senso antiorario.
8. Estrarre la lampada dall'alloggiamento.
9. Premere la linguetta di bloccaggio del connettore in posizione di sblocco.
10. Rimuovere il connettore dalla lampada.
11. Premere il connettore sulla nuova base della lampada e premere la linguetta di
bloccaggio del connettore in posizione di
blocco.
12. Rimontare l'alloggiamento lampada. Ruotare la lampada di un quarto di giro
in senso orario.
Indicatore di direzione/parcheggio anteriore
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -
ziale per ogni intervento di assistenza.
1. Rimuovere i dispositivi di fissaggio del rivestimento passaruota anteriore per
accedere ai portalampada.
Rivestimento passaruota

2. Ruotare il portalampada di un quarto di giro in senso antiorario e rimuoverlo dall'allog -
giamento. Estrarre la lampada direttamente
dal portalampada per sostituirla.

ATTENZIONE!

Non toccare le lampade di ricambio con le
dita. Il contatto con olio riduce
sensibilmente la vita utile della lampada. In
caso di contatto della lampada con superfici
oleose, pulirla con alcol.

2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 211

IN CASO DI EMERGENZA
212

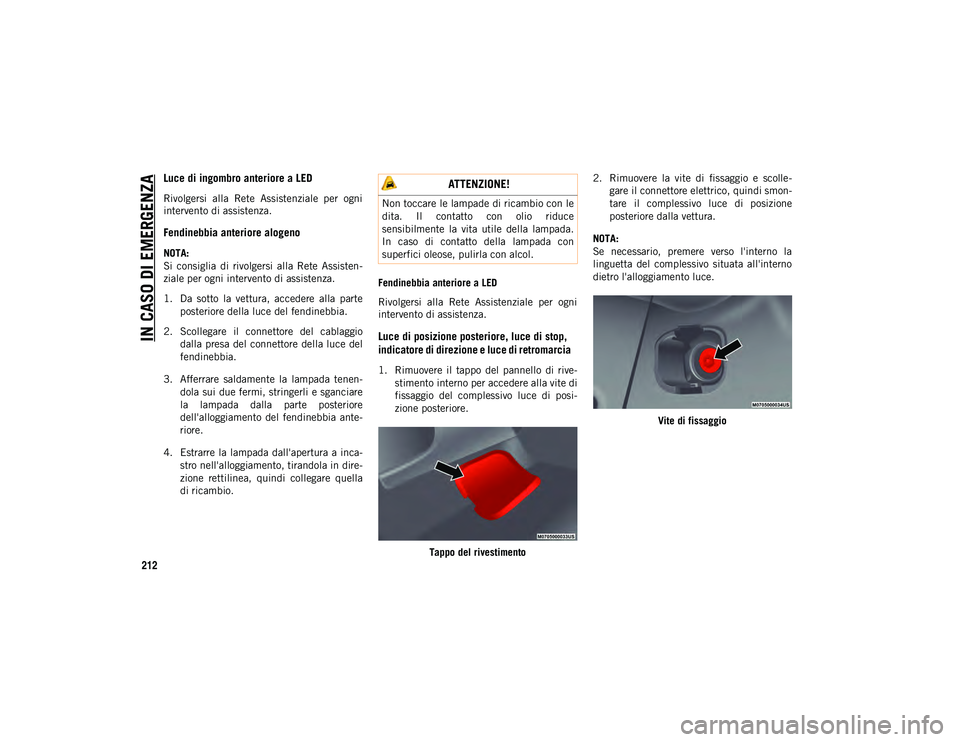

Luce di ingombro anteriore a LED
Rivolgersi alla Rete Assistenziale per ogni
intervento di assistenza.
Fendinebbia anteriore alogeno
NOTA:
Si consiglia di rivolgersi alla Rete Assisten-
ziale per ogni intervento di assistenza.
1. Da sotto la vettura, accedere alla parte posteriore della luce del fendinebbia.
2. Scollegare il connettore del cablaggio dalla presa del connettore della luce del
fendinebbia.
3. Afferrare saldamente la lampada tenen -
dola sui due fermi, stringerli e sganciare
la lampada dalla parte posteriore
dell'alloggiamento del fendinebbia ante -
riore.
4. Estrarre la lampada dall'apertura a inca -
stro nell'alloggiamento, tirandola in dire -
zione rettilinea, quindi collegare quella
di ricambio. Fendinebbia anteriore a LED
Rivolgersi alla Rete Assistenziale per ogni
intervento di assistenza.
Luce di posizione posteriore, luce di stop,
indicatore di direzione e luce di retromarcia
1. Rimuovere il tappo del pannello di rive
-
stimento interno per accedere alla vite di
fissaggio del complessivo luce di posi -
zione posteriore.
Tappo del rivestimento 2. Rimuovere la vite di fissaggio e scolle
-
gare il connettore elettrico, quindi smon -
tare il complessivo luce di posizione
posteriore dalla vettura.
NOTA:
Se necessario, premere verso l'interno la
linguetta del complessivo situata all'interno
dietro l'alloggiamento luce.
Vite di fissaggio
ATTENZIONE!
Non toccare le lampade di ricambio con le
dita. Il contatto con olio riduce
sensibilmente la vita utile della lampada.
In caso di contatto della lampada con
superfici oleose, pulirla con alcol.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 212

213

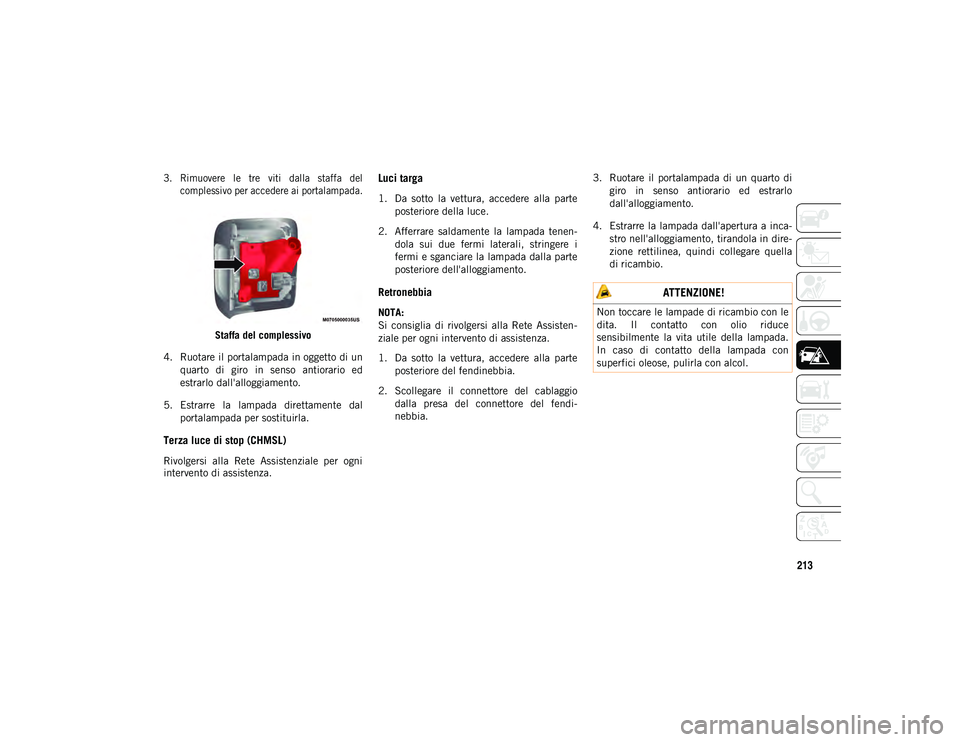

3. Rimuovere le tre viti dalla staffa delcomplessivo per accedere ai portalampada.

Staffa del complessivo
4. Ruotare il portalampada in oggetto di un quarto di giro in senso antiorario ed
estrarlo dall'alloggiamento.
5. Estrarre la lampada direttamente dal portalampada per sostituirla.
Terza luce di stop (CHMSL)
Rivolgersi alla Rete Assistenziale per ogni
intervento di assistenza.
Luci targa
1. Da sotto la vettura, accedere alla parteposteriore della luce.
2. Afferrare saldamente la lampada tenen -
dola sui due fermi laterali, stringere i
fermi e sganciare la lampada dalla parte
posteriore dell'alloggiamento.
Retronebbia
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -
ziale per ogni intervento di assistenza.
1. Da sotto la vettura, accedere alla parte posteriore del fendinebbia.
2. Scollegare il connettore del cablaggio dalla presa del connettore del fendi -
nebbia. 3. Ruotare il portalampada di un quarto di
giro in senso antiorario ed estrarlo
dall'alloggiamento.
4. Estrarre la lampada dall'apertura a inca -
stro nell'alloggiamento, tirandola in dire -
zione rettilinea, quindi collegare quella
di ricambio.
ATTENZIONE!
Non toccare le lampade di ricambio con le
dita. Il contatto con olio riduce
sensibilmente la vita utile della lampada.
In caso di contatto della lampada con
superfici oleose, pulirla con alcol.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 213

IN CASO DI EMERGENZA
214
(Segue)

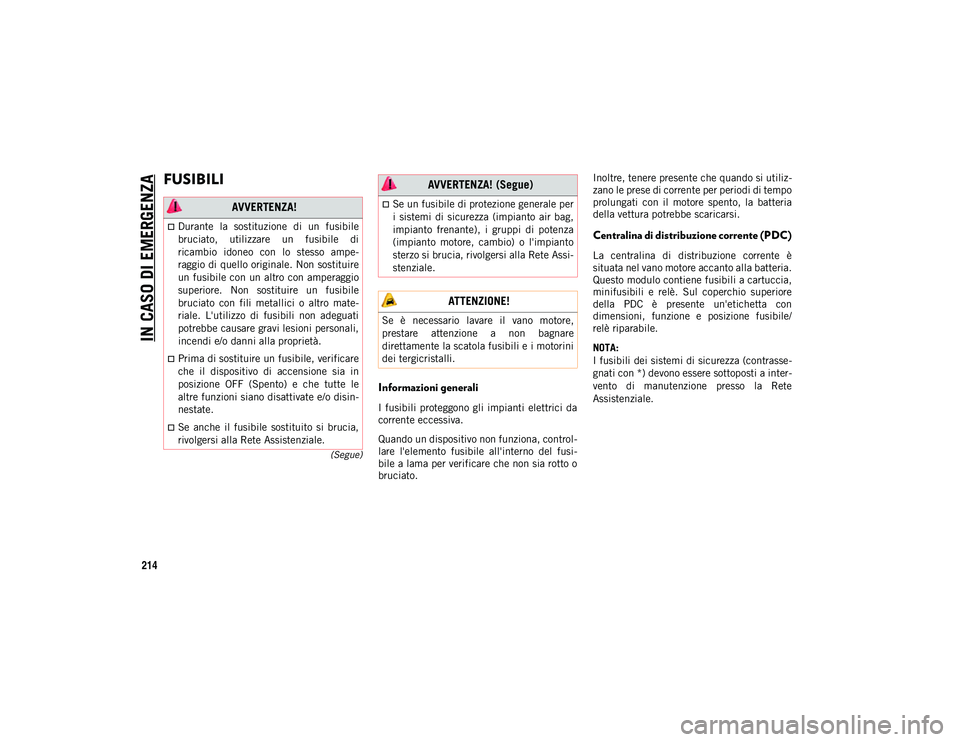

FUSIBILI
Informazioni generali
I fusibili proteggono gli impianti elettrici da
corrente eccessiva.
Quando un dispositivo non funziona, control-
lare l'elemento fusibile all'interno del fusi -
bile a lama per verificare che non sia rotto o
bruciato. Inoltre, tenere presente che quando si utiliz
-
zano le prese di corrente per periodi di tempo
prolungati con il motore spento, la batteria
della vettura potrebbe scaricarsi.
Centralina di distribuzione corrente (PDC)
La centralina di distribuzione corrente è
situata nel vano motore accanto alla batteria.
Questo modulo contiene fusibili a cartuccia,
minifusibili e relè. Sul coperchio superiore
della PDC è presente un'etichetta con
dimensioni, funzione e posizione fusibile/
relè riparabile.
NOTA:
I fusibili dei sistemi di sicurezza (contrasse -
gnati con *) devono essere sottoposti a inter -
vento di manutenzione presso la Rete
Assistenziale.
AVVERTENZA!
Durante la sostituzione di un fusibile
bruciato, utilizzare un fusibile di
ricambio idoneo con lo stesso ampe-
raggio di quello originale. Non sostituire
un fusibile con un altro con amperaggio
superiore. Non sostituire un fusibile
bruciato con fili metallici o altro mate-
riale. L'utilizzo di fusibili non adeguati
potrebbe causare gravi lesioni personali,
incendi e/o danni alla proprietà.
Prima di sostituire un fusibile, verificare
che il dispositivo di accensione sia in
posizione OFF (Spento) e che tutte le
altre funzioni siano disattivate e/o disin -
nestate.
Se anche il fusibile sostituito si brucia,
rivolgersi alla Rete Assistenziale.
Se un fusibile di protezione generale per
i sistemi di sicurezza (impianto air bag,
impianto frenante), i gruppi di potenza
(impianto motore, cambio) o l'impianto
sterzo si brucia, rivolgersi alla Rete Assi -
stenziale.
ATTENZIONE!
Se è necessario lavare il vano motore,
prestare attenzione a non bagnare
direttamente la scatola fusibili e i motorini
dei tergicristalli.
AVVERTENZA! (Segue)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 214
