159
U slučaju kvara

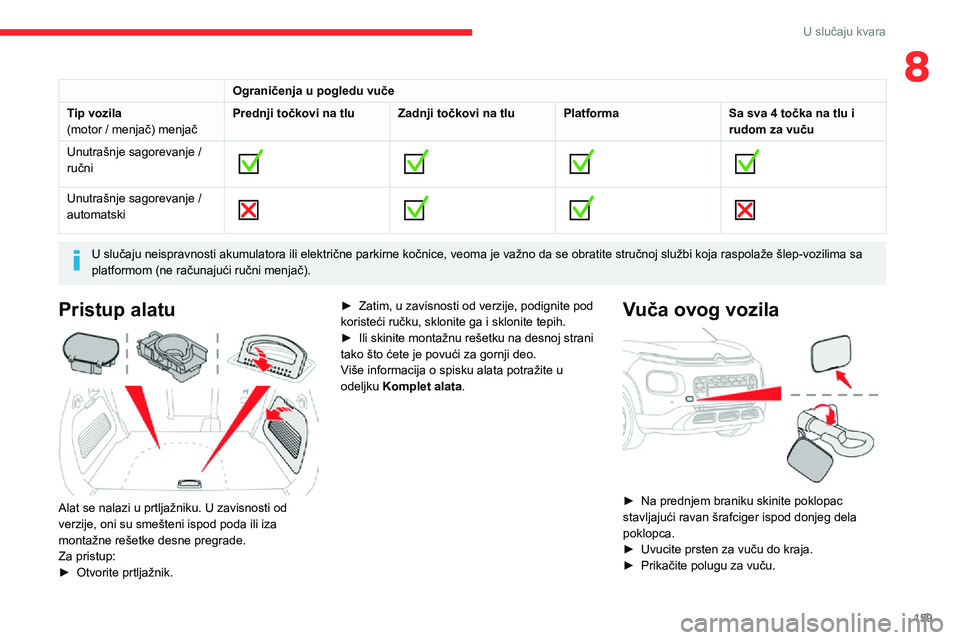

8Ograničenja u pogledu vuče
Tip vozila
(motor / menjač) menjač Prednji točkovi na tlu
Zadnji točkovi na tluPlatformaSa sva 4 točka na tlu i
rudom za vuču
Unutrašnje sagorevanje /
ručni








Unutrašnje sagorevanje /
automatski





U slučaju neispravnosti akumulatora ili električne parkirne kočnice, veom
a je važno da se obratite stručnoj službi koja raspolaže šlep-vozilima sa
platformom (ne računajući ručni menjač).
Pristup alatu

Alat se nalazi u prtljažniku. U zavisnosti od
verzije, oni su smešteni ispod poda ili iza
montažne rešetke desne pregrade.
Za pristup:
► Otvorite prtljažnik.
► Zatim, u zavisnosti od verzije, podignite pod koristeći ručku, sklonite ga i sklonite tepih.► Ili skinite montažnu rešetku na desnoj strani tako što ćete je povući za gornji deo.
Više informacija o spisku alata potražite u
odeljku Komplet alata.
Vuča ovog vozila

► Na prednjem braniku skinite poklopac stavljajući ravan šrafciger ispod donjeg dela
poklopca.
► Uvucite prsten za vuču do kraja.► Prikačite polugu za vuču.

160
U slučaju kvara

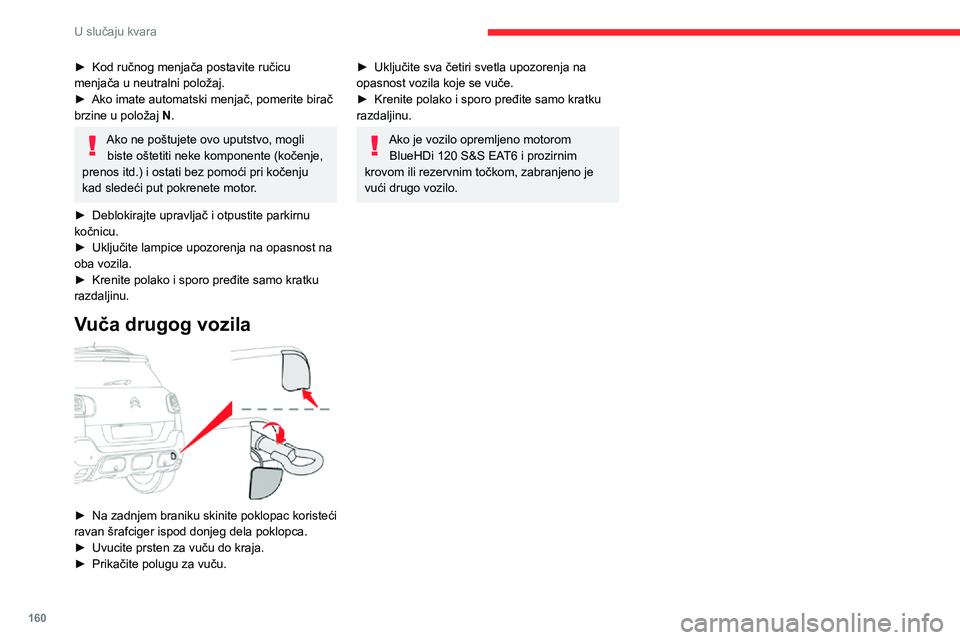

► Kod ručnog menjača postavite ručicu menjača u neutralni položaj.► Ako imate automatski menjač, pomerite birač brzine u položaj N.
Ako ne poštujete ovo uputstvo, mogli
biste oštetiti neke komponente (kočenje,
prenos itd.) i ostati bez pomoći pri kočenju
kad sledeći put pokrenete motor.
► Deblokirajte upravljač i otpustite parkirnu kočnicu.► Uključite lampice upozorenja na opasnost na oba vozila.► Krenite polako i sporo pređite samo kratku razdaljinu.
Vuča drugog vozila

► Na zadnjem braniku skinite poklopac koristeći ravan šrafciger ispod donjeg dela poklopca.
► Uvucite prsten za vuču do kraja.► Prikačite polugu za vuču.
► Uključite sva četiri svetla upozorenja na opasnost vozila koje se vuče.► Krenite polako i sporo pređite samo kratku razdaljinu.
Ako je vozilo opremljeno motorom BlueHDi 120 S&S EAT6 i prozirnim
krovom ili rezervnim točkom, zabranjeno je
vući drugo vozilo.

161
Tehničke karakteristike

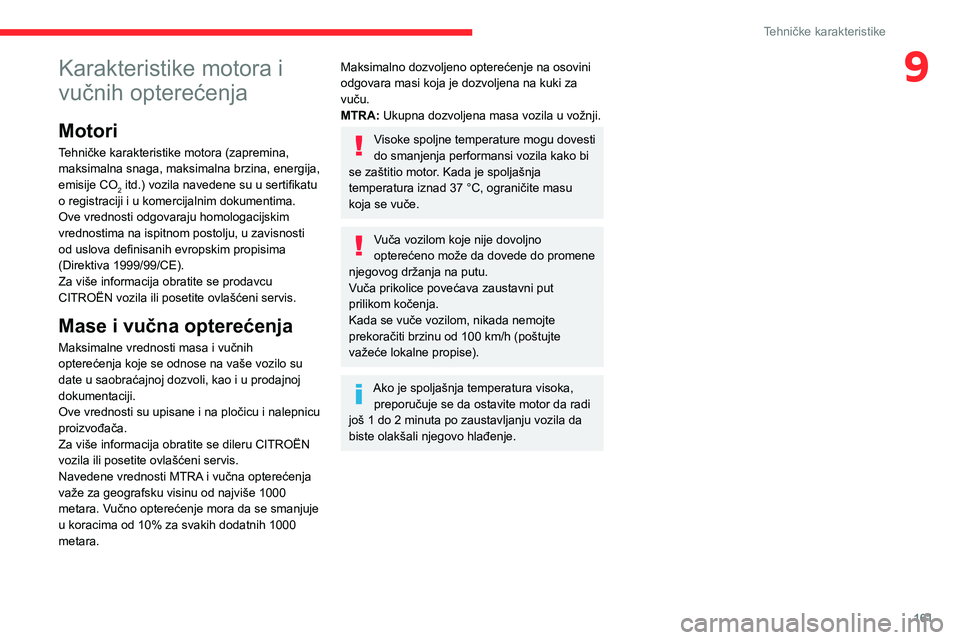

9Karakteristike motora i
vučnih opterećenja
Motori
Tehničke karakteristike motora (zapremina,
maksimalna snaga, maksimalna brzina, energija,
emisije CO
2 itd.) vozila navedene su u sertifikatu
o registraciji i u komercijalnim dokumentima.
Ove vrednosti odgovaraju homologacijskim
vrednostima na ispitnom postolju, u zavisnosti
od uslova definisanih evropskim propisima
(Direktiva 1999/99/CE).
Za više informacija obratite se prodavcu
CITROËN vozila ili posetite ovlašćeni servis.
Mase i vučna opterećenja
Maksimalne vrednosti masa i vučnih
opterećenja koje se odnose na vaše vozilo su
date u saobraćajnoj dozvoli, kao i u prodajnoj
dokumentaciji.
Ove vrednosti su upisane i na pločicu i nalepnicu
proizvođača.
Za više informacija obratite se dileru CITROËN
vozila ili posetite ovlašćeni servis.
Navedene vrednosti MTRA i vučna opterećenja
važe za geografsku visinu od najviše 1000
metara. Vučno opterećenje mora da se smanjuje
u koracima od 10% za svakih dodatnih 1000
metara.
Maksimalno dozvoljeno opterećenje na osovini
odgovara masi koja je dozvoljena na kuki za
vuču.
MTRA: Ukupna dozvoljena masa vozila u vožnji.
Visoke spoljne temperature mogu dovesti
do smanjenja performansi vozila kako bi
se zaštitio motor. Kada je spoljašnja
temperatura iznad 37 °C, ograničite masu
koja se vuče.
Vuča vozilom koje nije dovoljno
opterećeno može da dovede do promene
njegovog držanja na putu.
Vuča prikolice povećava zaustavni put
prilikom kočenja.
Kada se vuče vozilom, nikada nemojte
prekoračiti brzinu od 100 km/h (poštujte
važeće lokalne propise).
Ako je spoljašnja temperatura visoka, preporučuje se da ostavite motor da radi
još 1 do 2 minuta po zaustavljanju vozila da
biste olakšali njegovo hlađenje.

162
Tehničke karakteristike

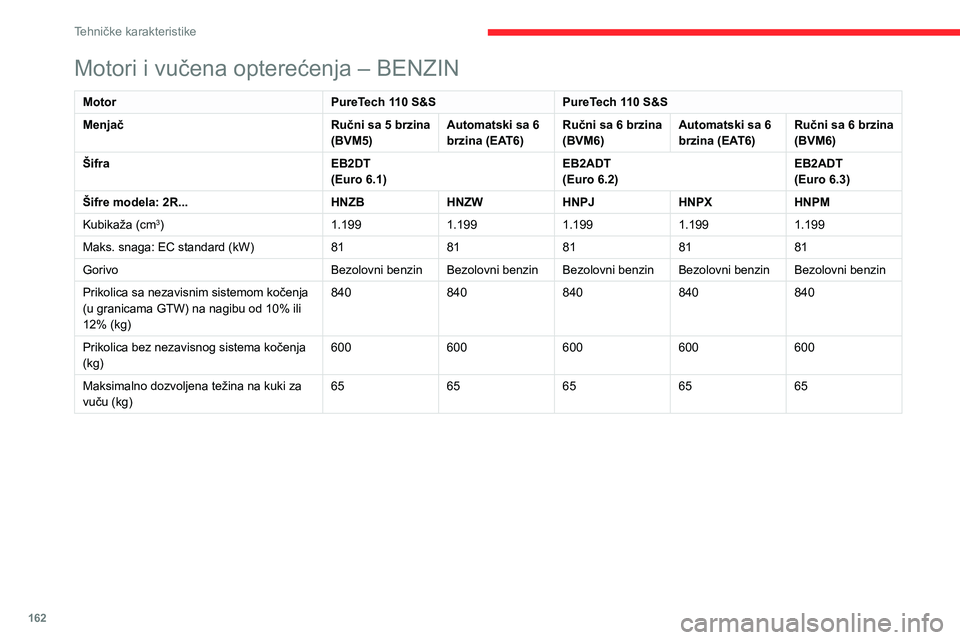

Motori i vučena opterećenja – BENZIN
MotorPureTech 110 S&SPureTech 110 S&S
Menjač Ručni sa 5 brzina
(BVM5)Automatski sa 6
brzina (EAT6)Ručni sa 6 brzina
(BVM6)Automatski sa 6
brzina (EAT6)Ručni sa 6 brzina
(BVM6)
Šifra EB2DT
(Euro 6.1)EB2ADT(Euro 6.2)EB2ADT(Euro 6.3)
Šifre modela: 2R...HNZBHNZWHNPJHNPXHNPM
Kubikaža (cm
3) 1.1991.1991.1991.1991.199
Maks. snaga: EC standard (kW) 8181818181
Gorivo Bezolovni benzinBezolovni benzinBezolovni benzinBezolovni benzinBezolovni benzin
Prikolica sa nezavisnim sistemom kočenja
(u granicama GTW) na nagibu od 10% ili
12% (kg) 840
840840840840
Prikolica bez nezavisnog sistema kočenja
(kg) 600
600600600600
Maksimalno dozvoljena težina na kuki za
vuču (kg) 65
65656565

163
Tehničke karakteristike

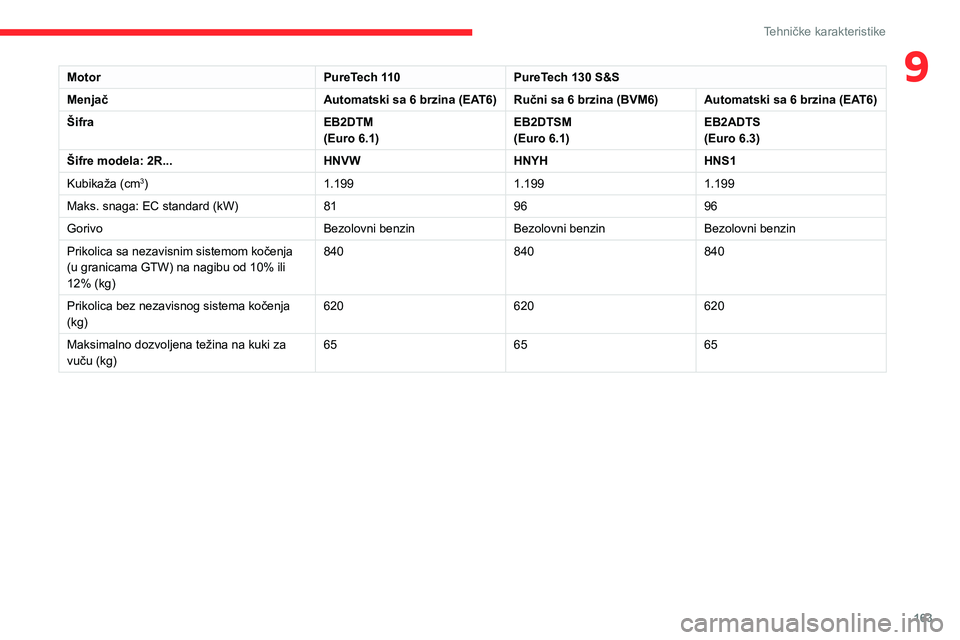

9MotorPureTech 110PureTech 130 S&S
Menjač Automatski sa 6 brzina (EAT6)Ručni sa 6 brzina (BVM6)Automatski sa 6 brzina (EAT6)
Šifra EB2DTM
(Euro 6.1)EB2DTSM(Euro 6.1)EB2ADTS(Euro 6.3)
Šifre modela: 2R...HNVWHNYHHNS1
Kubikaža (cm
3) 1.199 1.1991.199
Maks. snaga: EC standard (kW) 819696
Gorivo Bezolovni benzinBezolovni benzinBezolovni benzin
Prikolica sa nezavisnim sistemom kočenja
(u granicama GTW) na nagibu od 10% ili
12% (kg) 840
840840
Prikolica bez nezavisnog sistema kočenja
(kg) 620
620620
Maksimalno dozvoljena težina na kuki za
vuču (kg) 65
6565

164
Tehničke karakteristike
Dimenzije (u mm)
Ove dimenzije su merene na vozilu bez
opterećenja.

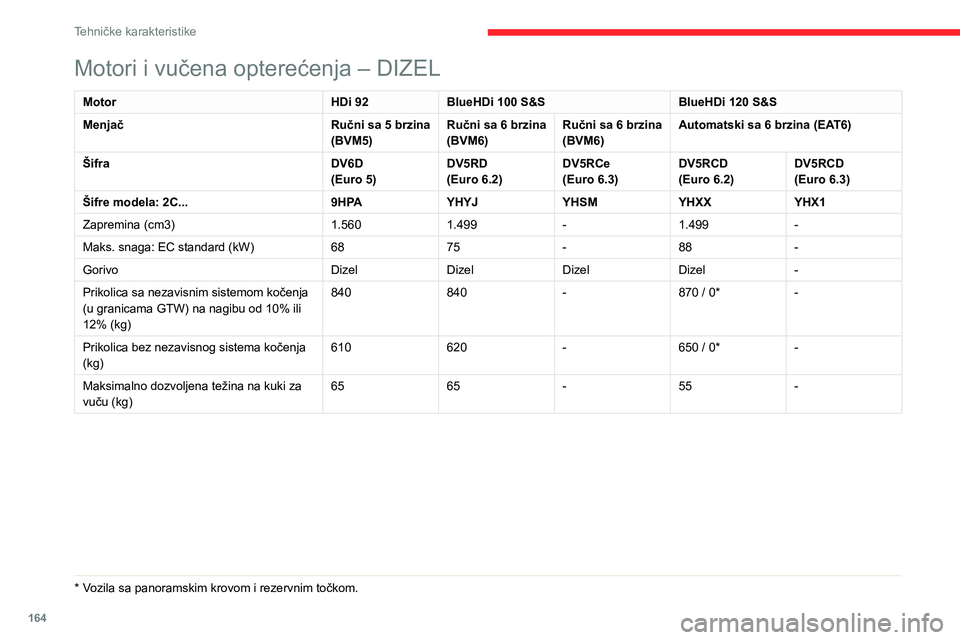

Motori i vučena opterećenja – DIZEL
MotorHDi 92BlueHDi 100 S&S BlueHDi 120 S&S
Menjač Ručni sa 5 brzina
(BVM5)Ručni sa 6 brzina
(BVM6)Ručni sa 6 brzina
(BVM6)Automatski sa 6 brzina (EAT6)
Šifra DV6D
(Euro 5)DV5RD(Euro 6.2)DV5RCe(Euro 6.3)DV5RCD(Euro 6.2)DV5RCD(Euro 6.3)
Šifre modela: 2C...9HPAYHYJYHSMYHXXYHX1
Zapremina (cm3) 1.5601.499-1.499-
Maks. snaga: EC standard (kW) 6875-88-
Gorivo DizelDizelDizelDizel-
Prikolica sa nezavisnim sistemom kočenja
(u granicama GTW) na nagibu od 10% ili
12% (kg) 840
840-
870 / 0*-
Prikolica bez nezavisnog sistema kočenja
(kg) 610
620-
650 / 0*-
Maksimalno dozvoljena težina na kuki za
vuču (kg) 65
65-55-
* Vozila sa panoramskim krovom i rezervnim točkom.

165
Tehničke karakteristike

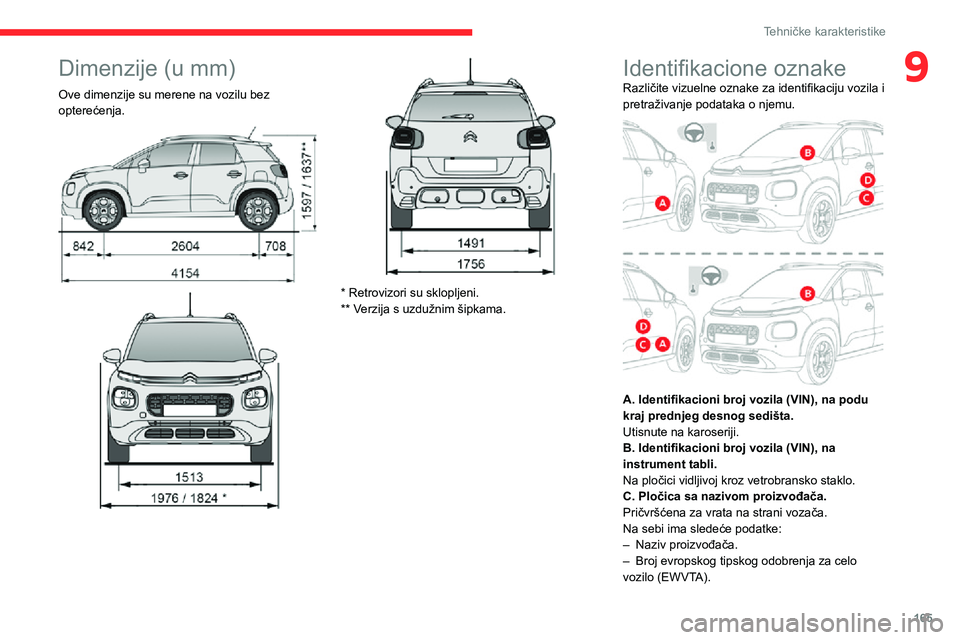

9Dimenzije (u mm)
Ove dimenzije su merene na vozilu bez
opterećenja.


* Retrovizori su sklopljeni.
** Verzija s uzdužnim šipkama.
Identifikacione oznakeRazličite vizuelne oznake za identifikaciju vozila i
pretraživanje podataka o njemu.


A. Identifikacioni broj vozila (VIN), na podu
kraj prednjeg desnog sedišta.
Utisnute na karoseriji.
B. Identifikacioni broj vozila (VIN), na
instrument tabli.
Na pločici vidljivoj kroz vetrobransko staklo.
C. Pločica sa nazivom proizvođača.
Pričvršćena za vrata na strani vozača.
Na sebi ima sledeće podatke:
– Naziv proizvođača.– Broj evropskog tipskog odobrenja za celo vozilo (EWVTA).

166
Tehničke karakteristike

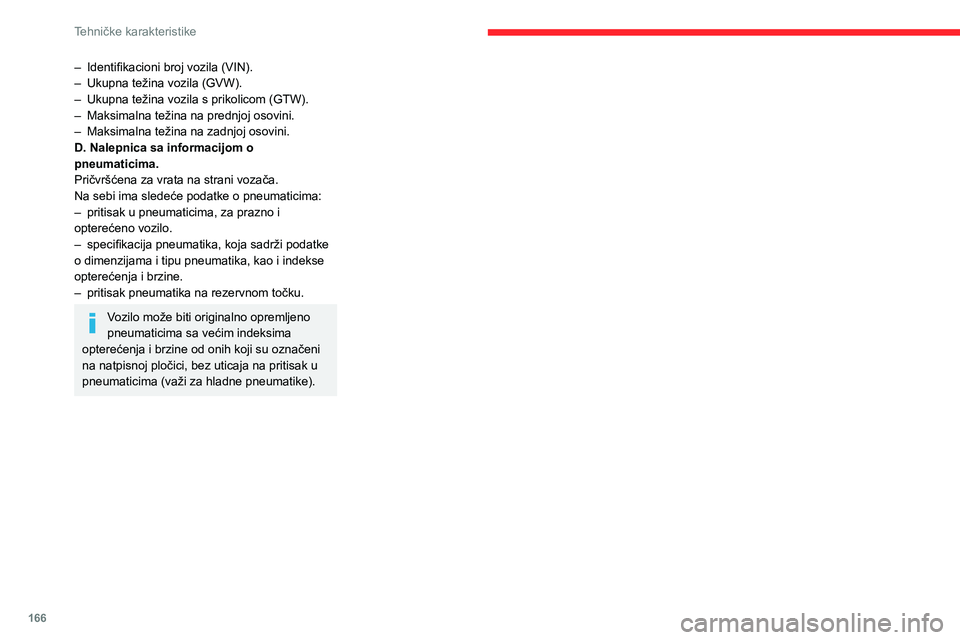

– Identifikacioni broj vozila (VIN).– Ukupna težina vozila (GVW).– Ukupna težina vozila s prikolicom (GTW).– Maksimalna težina na prednjoj osovini.– Maksimalna težina na zadnjoj osovini.D. Nalepnica sa informacijom o
pneumaticima.
Pričvršćena za vrata na strani vozača.
Na sebi ima sledeće podatke o pneumaticima:
– pritisak u pneumaticima, za prazno i opterećeno vozilo.– specifikacija pneumatika, koja sadrži podatke o dimenzijama i tipu pneumatika, kao i indekse
opterećenja i brzine.
– pritisak pneumatika na rezervnom točku.
Vozilo može biti originalno opremljeno
pneumaticima sa većim indeksima
opterećenja i brzine od onih koji su označeni
na natpisnoj pločici, bez uticaja na pritisak u
pneumaticima (važi za hladne pneumatike).
