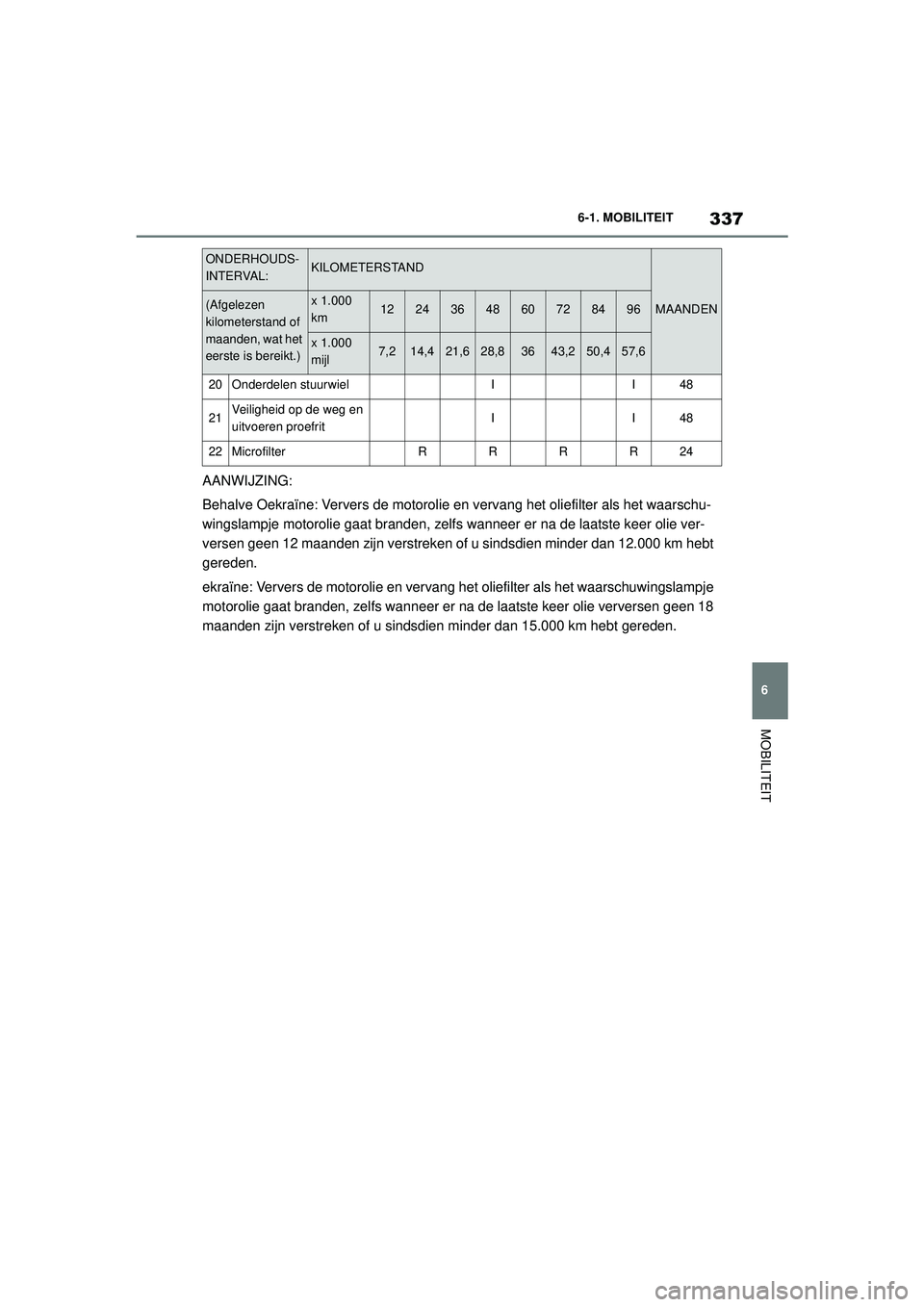

337
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
AANWIJZING:
Behalve Oekraïne: Ververs de motorolie en vervang het oliefilter als het waarschu-
wingslampje motorolie gaat branden, zelfs w
anneer er na de laatste keer olie ver-
versen geen 12 maanden zijn verstreken of u sindsdien minder dan 12.000 km hebt
gereden.
ekraïne: Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje
motorolie gaat branden, zelfs wanneer er na de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 15.000 km hebt gereden.
20Onderdelen stuurwielII48
21Veiligheid op de weg en
uitvoeren proefritII48
22MicrofilterRRRR24
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km1224364860728496
x 1.000
mijl7,214,421,628,83643,250,457,6
Supra_OM_General_OM99V80E_1_1911.book Page 337 Thursday, October 31, 2019 2:57 PM

338
Handleiding Supra6-1. MOBILITEIT
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
Onderhoudsschema (Korea, Mexico en Zuid-Afrika)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km20406080100120
x 1.000
mijl122436486072
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter)
<>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3InterieurfilterRR54
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en
-sproeiersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
Supra_OM_General_OM99V80E_1_1911.book Page
338 Thursday, October 31, 2019 2:57 PM

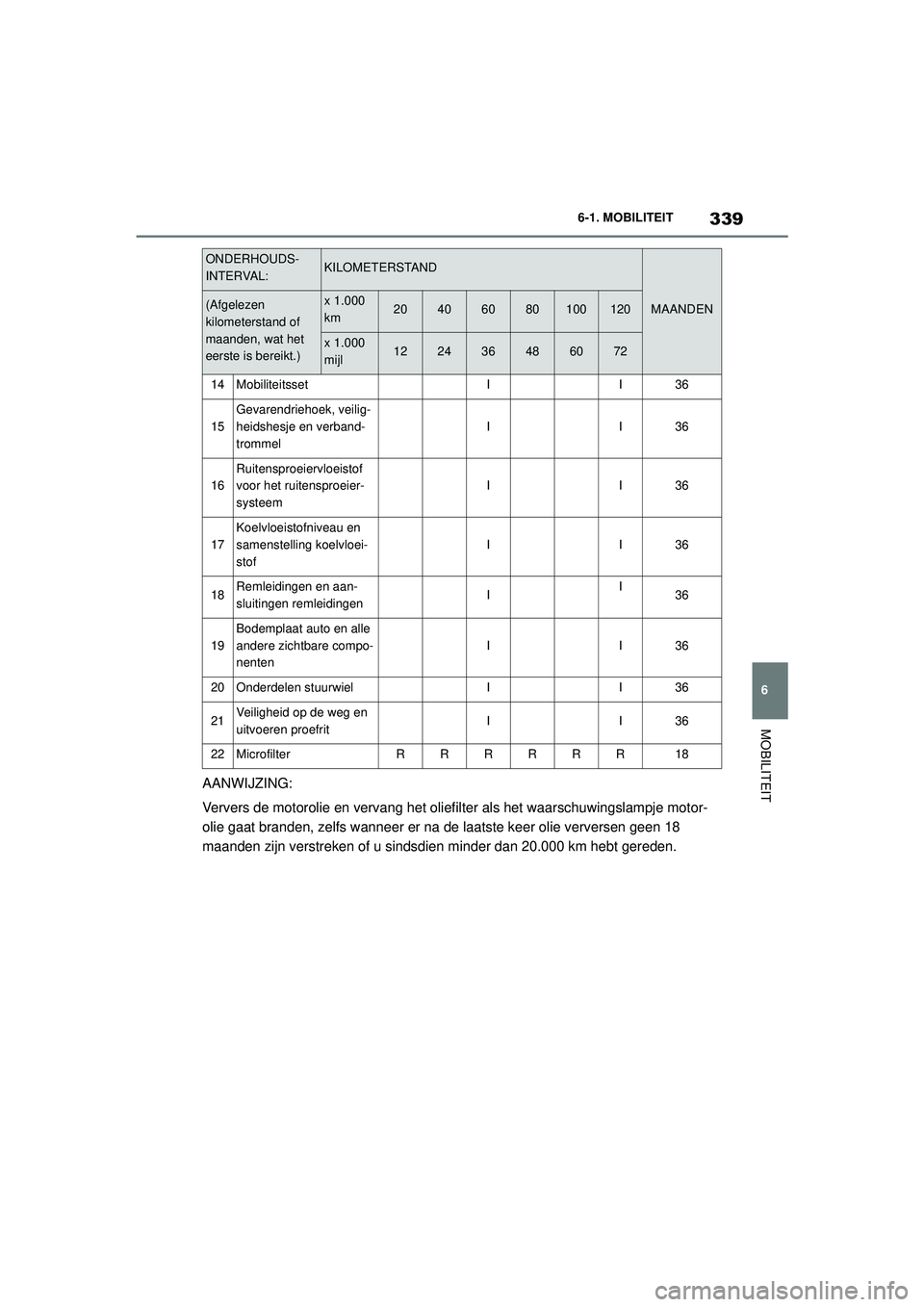

339
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
AANWIJZING:
Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje motor-
olie gaat branden, zelfs wanneer er na
de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 20.000 km hebt gereden.
14MobiliteitssetII36
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II36
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II36
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II36
18Remleidingen en aan-
sluitingen remleidingenII36
19
Bodemplaat auto en alle
andere zichtbare compo-
nenten
II36
20Onderdelen stuurwielII36
21Veiligheid op de weg en
uitvoeren proefritII36
22MicrofilterRRRRRR18
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km20406080100120
x 1.000
mijl122436486072
Supra_OM_General_OM99V80E_1_1911.book Page 339 Thursday, October 31, 2019 2:57 PM

340
Handleiding Supra6-1. MOBILITEIT
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
Onderhoudsschema (Rusland en Turkije)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km153045607590
x 1.000
mijl91827364554
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter)
<>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3InterieurfilterR72
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en
-sproeiersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
Supra_OM_General_OM99V80E_1_1911.book Page
340 Thursday, October 31, 2019 2:57 PM

341
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
AANWIJZING:
Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje motor-
olie gaat branden, zelfs wanneer er na
de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 15.000 km hebt gereden.
14MobiliteitssetII36
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II36
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II36
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II36
18Remleidingen en aan-
sluitingen remleidingenII36
19
Bodemplaat auto en alle
andere zichtbare compo-
nenten
II36
20Onderdelen stuurwielII36
21Veiligheid op de weg en
uitvoeren proefritII36
22MicrofilterRRR36
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km153045607590
x 1.000
mijl91827364554
Supra_OM_General_OM99V80E_1_1911.book Page 341 Thursday, October 31, 2019 2:57 PM

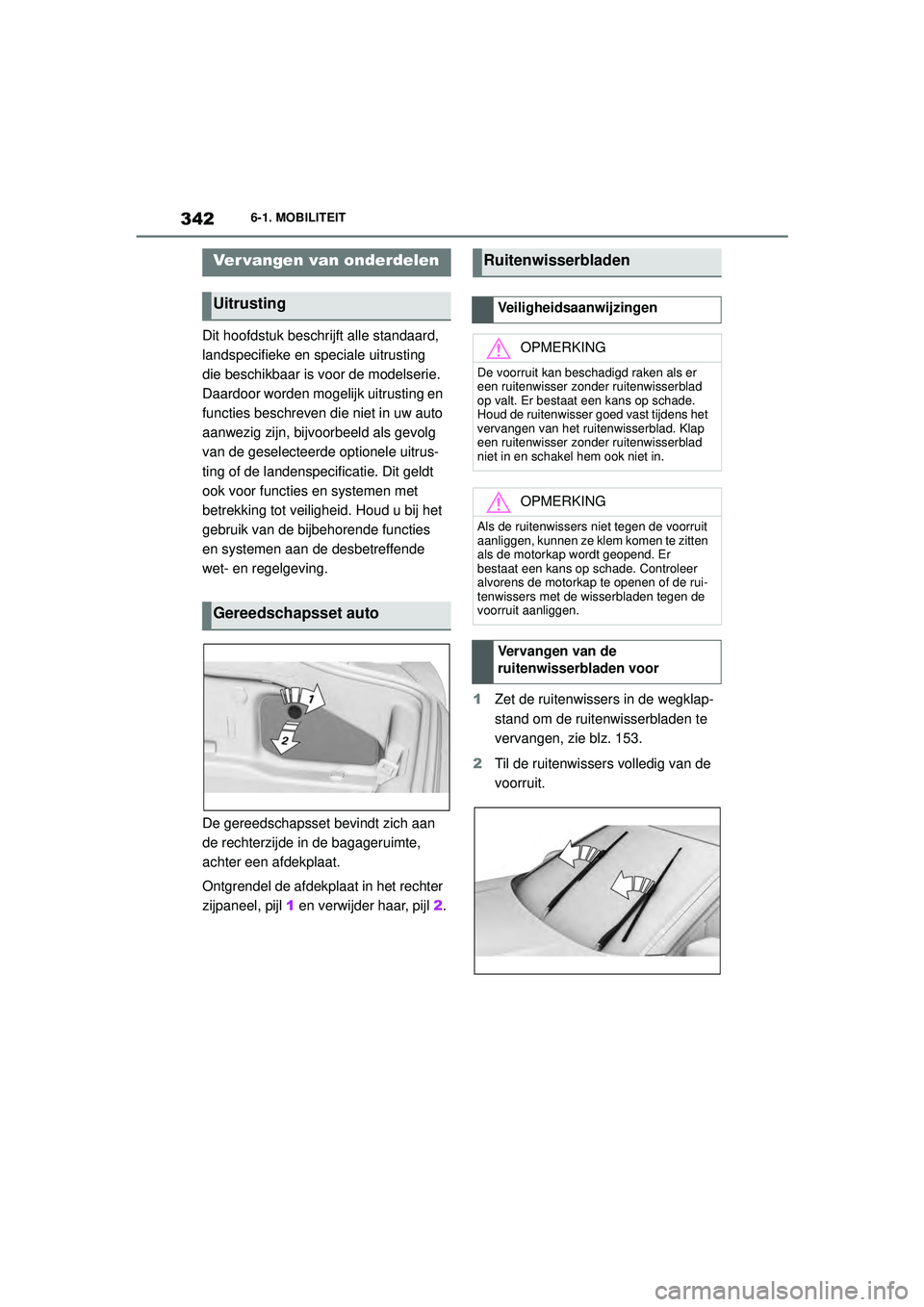

342
Handleiding Supra6-1. MOBILITEIT
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
De gereedschapsset bevindt zich aan
de rechterzijde in de bagageruimte,
achter een afdekplaat.
Ontgrendel de afdekplaat in het rechter
zijpaneel, pijl
1 en verwijder haar, pijl 2.1
Zet de ruitenwissers in de wegklap-
stand om de ruitenwisserbladen te
vervangen, zie blz. 153.
2 Til de ruitenwissers volledig van de
voorruit.
Ver vangen van onderdelen
Uitrusting
Gereedschapsset auto
Ruitenwisserbladen
Veiligheidsaanwijzingen
OPMERKING
De voorruit kan beschadigd raken als er
een ruitenwisser zonder ruitenwisserblad
op valt. Er bestaat een kans op schade.
Houd de ruitenwisser goed vast tijdens het
vervangen van het ruitenwisserblad. Klap
een ruitenwisser zonder ruitenwisserblad
niet in en schakel hem ook niet in.
OPMERKING
Als de ruitenwissers niet tegen de voorruit
aanliggen, kunnen ze klem komen te zitten
als de motorkap wordt geopend. Er
bestaat een kans op schade. Controleer
alvorens de motorkap te openen of de rui-
tenwissers met de wisserbladen tegen de
voorruit aanliggen.
Vervangen van de
ruitenwisserbladen voor
Supra_OM_General_OM99V80E_1_1911.book Page 342 Thursday, October 31, 2019 2:57 PM

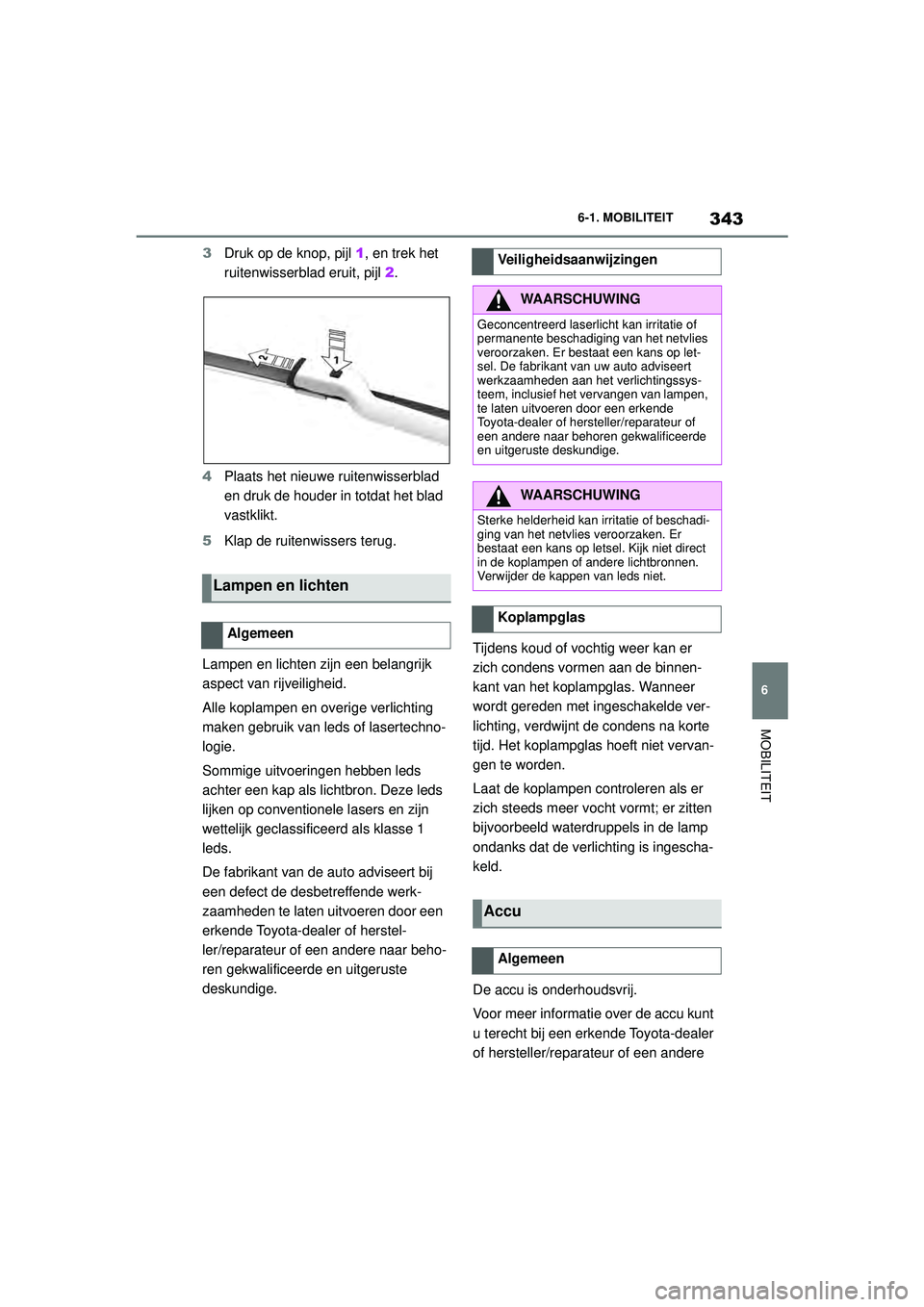

343
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
3
Druk op de knop, pijl 1, en trek het
ruitenwisserblad eruit, pijl 2.
4 Plaats het nieuwe ruitenwisserblad
en druk de houder in totdat het blad
vastklikt.
5 Klap de ruitenwissers terug.
Lampen en lichten zijn een belangrijk
aspect van rijveiligheid.
Alle koplampen en overige verlichting
maken gebruik van leds of lasertechno-
logie.
Sommige uitvoeringen hebben leds
achter een kap als lichtbron. Deze leds
lijken op conventionele lasers en zijn
wettelijk geclassificeerd als klasse 1
leds.
De fabrikant van de auto adviseert bij
een defect de desbetreffende werk-
zaamheden te laten uitvoeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Tijdens koud of vochtig weer kan er
zich condens vormen aan de binnen-
kant van het koplampglas. Wanneer
wordt gereden met ingeschakelde ver-
lichting, verdwijnt de condens na korte
tijd. Het koplampglas hoeft niet vervan-
gen te worden.
Laat de koplampen controleren als er
zich steeds meer vocht vormt; er zitten
bijvoorbeeld waterdruppels in de lamp
ondanks dat de verlichting is ingescha-
keld.
De accu is onderhoudsvrij.
Voor meer informatie over de accu kunt
u terecht bij een erkende Toyota-dealer
of hersteller/reparateur of een andere
Lampen en lichten
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Geconcentreerd laserlicht kan irritatie of
permanente beschadiging van het netvlies
veroorzaken. Er bestaat een kans op let-
sel. De fabrikant van uw auto adviseert
werkzaamheden aan het verlichtingssys-
teem, inclusief het vervangen van lampen,
te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WAARSCHUWING
Sterke helderheid kan irritatie of beschadi-
ging van het netvlies veroorzaken. Er
bestaat een kans op letsel. Kijk niet direct
in de koplampen of andere lichtbronnen.
Verwijder de kappen van leds niet.
Koplampglas
Accu
Algemeen
Supra_OM_General_OM99V80E_1_1911.book Page
343 Thursday, October 31, 2019 2:57 PM

344
Handleiding Supra6-1. MOBILITEIT
naar behoren gekwalificeerde en uitge-
ruste deskundige.
De fabrikant van uw auto adviseert de
accu na het vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige te laten registreren in de
auto. Zodra de accu weer is geregis-
treerd, zijn alle comfortfuncties zonder
beperkingen beschikbaar en worden er
geen voertuigmeldingen met betrekking
tot de comfortfuncties meer weergege-
ven.
De geplaatste accu is speciaal voor
deze auto ontworpen. Wanneer een
ongeschikte accu wordt gebruikt, wordt
de werking van het Stop & Start-sys-
teem mogelijk beperkt om de accu te
beschermen. De accu
kan sneller ver-
ouderen dan normaal en de motor kan
mogelijk niet meer gestart worden.
Neem contact op met een erkende
Toyota-dealer of hers teller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Zorg ervoor dat de accu voldoende
geladen is, om ervoor te zorgen dat de
accu zijn normale levensduur bereikt.
In de volgende gevallen moet de accu
mogelijk worden opgeladen:

Als frequent korte ritten gereden
worden.
 Als de auto langer dan een maand
niet is gebruikt.
Laad de accu alleen op via de starthul-
paansluitingen, zie blz. 362, in de
motorruimte terwijl het contact UIT
staat.
Bij het vervangen van de accuVeiligheidsaanwijzing
WAARSCHUWING
Accu's waarvoor is aangegeven dat ze niet
geschikt zijn, kunnen systemen beschadi-
gen of ervoor zorgen dat functies niet
meer kunnen worden uitgevoerd. Er
bestaat een kans op letsel of schade.
Gebruik alleen door de
fabrikant van de
auto geschikt bevonden accu's.
Laden van de accu
Algemeen
Veiligheidsaanwijzing
OPMERKING
Bij het opladen van de accu met een accu-
lader kunnen hoge spanningen en stroom-
sterktes leiden tot een te hoge belasting of
beschadiging van het 12V-circuit. Er
bestaat een kans op schade. Een accula-
der mag uitsluitend worden aangesloten
op de daarvoor bestemde starthulpaan-
sluitingen in de motorruimte.
Starthulpaansluitingen
Supra_OM_General_OM99V80E_1_1911.book Page 344 Thursday, October 31, 2019 2:57 PM
