2020 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

6258-2. Åtgärder i en akut situation
OM47D72SE
8
Om problem uppstår
Om bilen måste bär gas eller bogseras
I följande situationer går det inte att låta ett annat fordon b ogsera bilen
med vajer eller kedja eftersom framhjulen kan vara låsta på gru nd av
parkeringslåset. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifika tio-
ner, eller en kommersiell bärgningsfirma.
● En funktionsstörning har uppstått i växellådans styrsystem.
(→ sid. 322, 647)
● En funktionsstörning förelig ger i startspärrsystemet. (→sid. 70)
● En funktionsstörning föreligger i det elektroniska lås- och startsys-
temet. ( →sid. 669)
● 12-voltsbatteriet är urladdat. ( →sid. 673)
Följande kan tyda på fel i hybridtransmissionen. Kontakta en au ktori-
serad Toyota-återförsäljare elle r Toyota-verkstad, eller en kommersiell
bärgningsfirma med motsvarande kompetens och utrustning innan
bärgning sker.
● Hybridsystemets varningsmeddelande tänds och bilen går ej att
köra.
● Bilen ger ifrån sig ovanliga ljud.
Om bilen måste bärgas rekommenderar vi att du låter en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer, eller en kommersiell bärgnings-
firma, bärga din bil med en b ärningsbil med lyft eller flak.
Använd säkerhetskedja vid all bär gning och följ alla nationella
och lokala regler och lagar.
Situationer när det inte är möjligt att bilen bogseras av ett a nnat
fordon
Situationer när en återförsäljare måste kontaktas före bärgning
OM47D72SE_edit.book Page 62 5 Thursday, October 8, 2020 6:12 PM

6268-2. Åtgärder i en akut situation
OM47D72SE
Använd ett däcksurrningssystem när en lastbil med öppet flak
används för att transportera bilen. Se instruktionsboken till lastbilen
beträffande metoden för däcksurrning.
Ansätt parkeringsbromsen och stäng av motorn i syfte att dämpa
bilens rörelser under transporten.
Om det är omöjligt att få professionell hjälp i en akut situation kan
bilen tillfälligtvis bogseras med bogserlinor eller kedjor som fästs i
bogseröglorna. Bogsering i en akut situation bör endast utföras korta
sträckor på vägar med fast underlag i under 30 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar måste vara i funktionsdugligt skick.
Bärgningsbil med lyft
FramifrånBakifrån
Lossa parkeringsbromsen. Använd en rullvagn under fram- hjulen.
Använda bärgningsbil med flak
Bogsering i akut situation
OM47D72SE_edit.book Page 626 Thursday, October 8, 2020 6:12 PM

6278-2. Åtgärder i en akut situation
OM47D72SE
8
Om problem uppstår
För att din bil ska kunna bogseras av ett annat fordon måste bo g-
seröglan vara installerad på din bil. Montera bogseröglan på fö ljande
sätt.
Ta fram hjulmutternyckeln och bogseröglan. ( →sid. 591)
Ta bort kåpan till fästet för bog-
seröglan med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Dra åt bogseröglan hårdare
med en hjulmutternyckel eller
en hård metallstång.
Se till att karossen inte skadas om
du använder hjulmutternyckel eller
hård metallstång för att dra åt.
Fäst bogservajrar eller k edjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sitt i bilen som ska bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
Stäng av den intelligenta autobromsen (i förekommande fall): →sid. 440
Bogsering i akut situation, metod
1
2
3
4
5
6
OM47D72SE_edit.book Page 62 7 Thursday, October 8, 2020 6:12 PM

6288-2. Åtgärder i en akut situation
OM47D72SE
Ändra växelläget till N* och lossa parkeringsbromsen.
*: Om växelläget inte kan ändras eller om det aktuella växelläget inte kan
bekräftas ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
innan bilen bogseras.
■ Under bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt.
■ Hjulmutternyckel
En hjulmutternyckel är installerad i bagagerummet. ( →sid. 591)
■ Monteringshål för bogserögla på bakvagnen
Monteringshålet används till att göra fast
bilen under transport. Bogseröglan som
är installerad i det här hålet kan inte
användas till att bogsera ett annat fordon.
7
OM47D72SE_edit.book Page 62 8 Thursday, October 8, 2020 6:12 PM

6298-2. Åtgärder i en akut situation
OM47D72SE
8
Om problem uppstår
VARNING
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■ Vid bogsering av bilen
■ Under bogsering
● Om bogservajer eller kedja används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbr utna
delar kan träffa människor och orsaka allvarlig skada.
● Tryck inte startknappen till avstängt läge.
Det kan leda till en olycka eftersom parkeringsspärren kan låsa framhjulen.
■ Montera bogseröglor på bilen
● Bogseröglorna är enbart avsedda för bilen som är utrustad med dem.
Använd inte bogseröglor som tillhör ett annat fordon och använd inte bog-
seröglorna som tillhör den här bilen på ett annat fordon.
● Se till att bogseröglorna är säkert monterade.
Om de inte sitter ordentligt kan de lossna under bogseringen.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med båda framhjulen på marken kan
drivlinan och relaterade delar skadas
eller bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
OM47D72SE_edit.book Page 62 9 Thursday, October 8, 2020 6:12 PM

6308-2. Åtgärder i en akut situation
OM47D72SE
OBSERVERA
■Med bärgningsfordon med kedja
■ Undvik skador på bilen när den bärgas av en bärgningsbil med ly ft
När bilen lyfts, se till att den del av bilen som inte lyfts in te skrapar i marken
och skadas under bogseringen. Utan tillräckligt avstånd under b ilen kan den
skadas under bärgning.
■ Undvik skador på bilen när den bärgas av en bärgningsbil med ly ft
Bogsera aldrig bilen hängande löst i en kedja eller vajer, varken framifrån
eller bakifrån.
■ Undvik skador på bilen vid bärgning i en akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
Bärga inte bilen hängande i en vajer eller
kedja, vilket kan skada karossen.
OM47D72SE_edit.book Page 63 0 Thursday, October 8, 2020 6:12 PM

6318-2. Åtgärder i en akut situation
OM47D72SE
8
Om problem uppstår
Om du tror att något är fel
● Läckage under bilen
(Vattendropp från luftkonditioneringen efter körning är dock no rmalt.)
● Däcken är platta eller ojämnt slitna
● Varningslampan för hög kylvätsketemperatur tänds eller blinkar
● Förändringar i avgasljudet
● Däcken tjuter för mycket vid körning i kurvor
● Konstiga ljud från hjulupphängningen
● Knackning eller annat ljud från hybridsystemet
● Motorn misständer, går ojämnt eller knackar
● Märkbart minskad kraft
● Bilen drar märkbart åt ena hållet vid bromsning
● Bilen drar åt ena hållet vi d körning på plant underlag
● Minskad bromsverkan, svampig känsla, pedalen går nästan ned till
golvet
Om du noterar något av följande symptom är din bil antagligen i
behov av justering eller reparation. Kontakta snarast möjligt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Synliga symtom
Hörbara symptom
Driftsmässiga symtom
OM47D72SE_edit.book Page 631 Thursday, October 8, 2020 6:12 PM

6328-2. Åtgärder i en akut situation
OM47D72SE

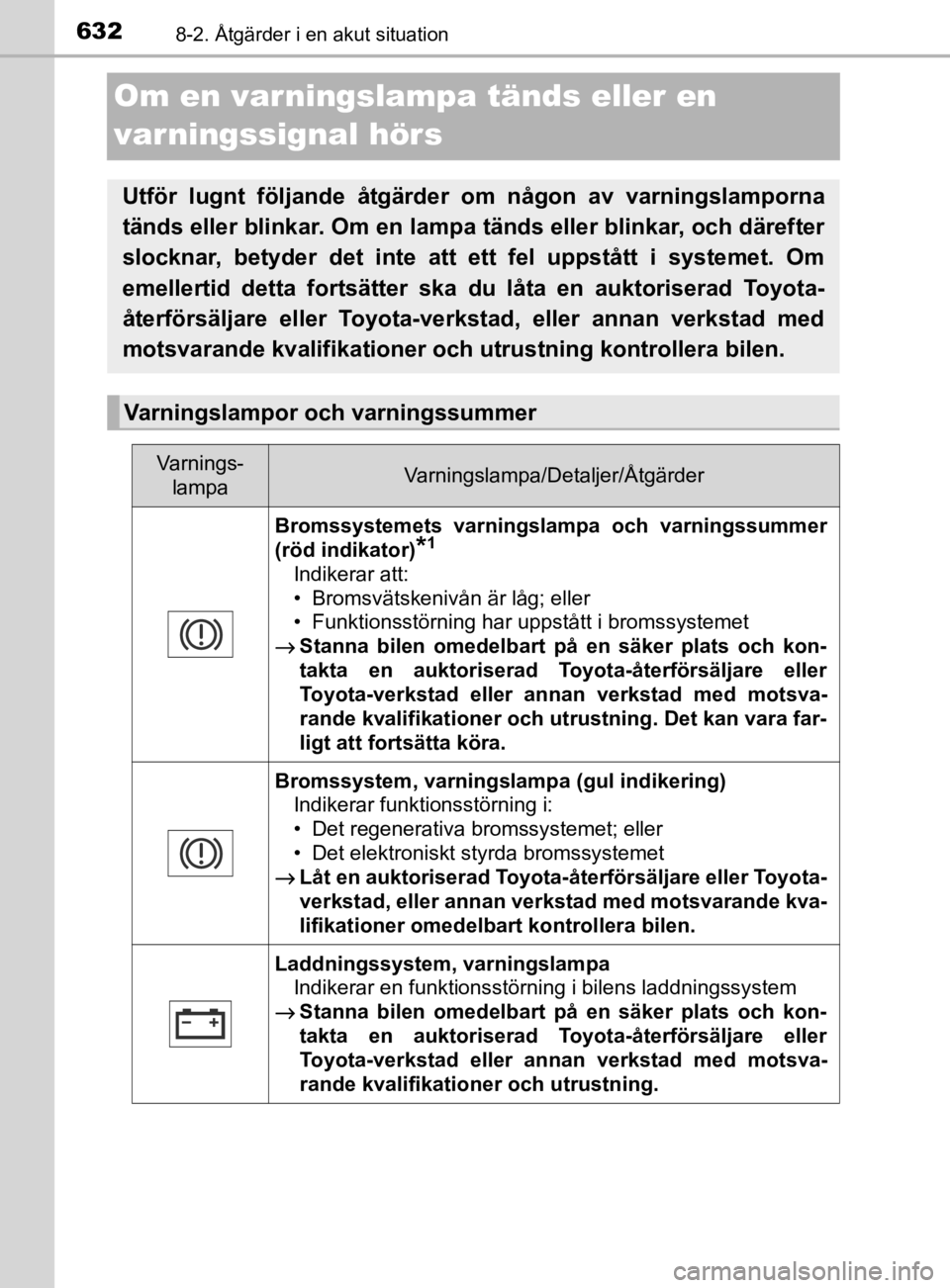

Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och däref ter
slocknar, betyder det inte att ett fel uppstått i systemet. Om
emellertid detta fortsätter ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
Varningslampor och varningssummer
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
Bromssystemets varningslampa och varningssummer
(röd indikator)
*1
Indikerar att:
• Bromsvätskenivån är låg; eller
• Funktionsstörning har uppstått i bromssystemet
→
Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning. Det kan vara far-
ligt att fortsätta köra.
Bromssystem, varningslampa (gul indikering) Indikerar funktionsstörning i:
• Det regenerativa bromssystemet; eller
• Det elektroniskt styrda bromssystemet
→
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer omedelbart kontrollera bilen.
Laddningssystem, varningslampa Indikerar en funktionsstörning i bilens laddningssystem
→
Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
