1612-2. Laddning
2
Laddhybridsystem
OM47D72SE
OBSERVERA
■Bruk av privat kraftgenerator
Använd inte privata kraftgeneratorer som strömkälla för laddnin g.
Det kan orsaka instabil laddning, spänningen kan vara otillräcklig och fel-
varningsindikatorn på CCID på laddkabeln kan börja blinka.
■ Laddningsstation
På grund av omgivningen där laddningsutrustningen är placerad kan ladd-
ningen bli instabil orsakat av ljud, spänningen kan vara otillräcklig och fel-
varningsindikatorn på CCID på laddkabeln kan börja blinka.
OM47D72SE_edit.book Page 16 1 Thursday, October 8, 2020 6:12 PM

1622-2. Laddning
OM47D72SE
Använda laddningsschemat
Följande inställningar kan ändras när du registrerar laddningss chemat.
■Välj laddningsläge
Ett av följande två laddningslägen kan väljas.
*1: Funktionen för laddningsschemat utförs enligt klockan på instrumentpanelen.
Kontrollera att klockan är rätt inställd innan laddningsschemat registreras.
*2: Någon felaktighet i tidpunkten för laddningsstart kan uppstå på grund avhybridbatteriets status.
■
Upprepad inställning
Det regelbundna laddningsschemat kan ställas in genom att öns-
kad veckodag väljs.
■Luftkonditioneringslänkad inställning (“Klimatanpassning”) (i
förekommande fall)
När laddningsläget är inställt på “Avresa” kan bilens luftkondi tione-
ringssystem ( →sid. 500) ställas in på automatisk drift
* enligt den
inställda tidpunkten.
Genom att justera temperaturen i kupén får passagerarna en behaglig
interiör när de kliver in i bilen.
*: Aktiveras cirka 10 minuter före avresa.
Laddning kan utföras vid önskad tidpunkt genom att registrera
ett laddningsschema. Det går o ckså att ställa in laddningssche-
mat enligt önskemål, t.ex. att laddningen ska vara slutförd vid en
viss tid för avresa eller utföras vid samma tidpunkt vissa daga r.
Inställningar av funktionen för laddningsschemat
LaddningslägeBeskrivning
“Start”Börjar ladda på inställd tidpunkt*1 och slutar ladda
när batteriet är fulladdat.
*2
“Departure”
Börjar ladda för att avsluta vid inställd tidpunkt.
När den här inställningen väljs kan den luftkonditio-
neringslänkade funktionen användas. (i förekom-
mande fall)
OM47D72SE_edit.book Page 16 2 Thursday, October 8, 2020 6:12 PM

1632-2. Laddning
2
Laddhybridsystem
OM47D72SE
■Sätta på/stänga av “Ladda nu”
Om även ett laddningsschema är registrerat startar laddningen inte
förrän den inställda tiden, även om laddkabeln är ansluten till bilen.
För att starta laddningen utan att behöva ändra laddningsschemat,
slå på “Ladda nu” för att tillfälligt avbryta laddningsschemat och
börja ladda så snart la ddkabeln har anslutits.
■Ändra “Next Charging Event”*1
Tidpunkten för nästa schemalagda laddning kan ställas in tempo-
rärt utan att ändra den registr erade upprepade inställningen.
*2
*1: “Next Charging Event” syftar till det närmaste laddningsschema t från aktu-
ell tidpunkt bland registrerade laddningsscheman. Laddningssche ma
utförs baserat på “Nästa händelse”.
*2: När “Näste händelse” ändras förbigås det aktuella laddningsschemat tem- porärt och ingen laddning utförs förrän vid tidpunkten som spec ificeras av
“Nästa händelse”. (Exempelvis, när “Next Charging Event” är inställt på två
dagar senare, även om punkter är registrerade på laddningsschemat sker
ingen laddning förrän den tidpunkt som anges av “Next Charging Event”.)
■ Laddningsschema
●Laddningsschemat kan inte ställas in under körning.
● Högst 15 sparade laddningsscheman kan registreras.
■ Se till att laddningsschemat fungerar på rätt sätt
Kontrollera följande funktioner.
●Ställ in klockan på rätt tid ( →sid. 195)
● Kalendern är inställd på rätt datum( →sid. 197)
● Kontrollera att startknappen är i avstängt läge
● Anslut laddkabeln när du har registrerat laddningsschemat.
Starttiden för laddningen baseras på laddningsschemat vid tidpunkten när
laddkabeln anslöts.
● Kontrollera att laddningsindikatorn blinkar när laddkabeln har anslutits
(→ sid. 111)
● Använd inte ett uttag som har en elektrisk avbrottsfunktion (inklusive timer-
funktion).
Använd ett uttag som levererar oavbruten elektricitet. För uttag där ström-
men avbryts på grund av timerfunktion eller liknande kan laddni ng eventu-
ellt inte utföras planenligt om strömmen avbryts under den inst ällda tiden.
OM47D72SE_edit.book Page 163 Thursday, October 8, 2020 6:12 PM

1642-2. Laddning
OM47D72SE
■När laddningskabeln förblir ansluten till bilen
Även om flera på varandra följande laddningsscheman är registrerade utförs
inte nästa laddning enligt laddningsschemat förrän laddkabeln t as bort och
sätts tillbaka efter avslutad laddning. Dessutom, när hybridbatteriet är fullad-
dat utförs inte laddning enligt laddningsschemat.
■ “Climate Prep” (i förekommande fall)
●När den luftkonditioneringslänkade inställningen är aktiverad går inte luft-
konditioneringen igång förrän vid den inställda avresetiden. Lu ftkonditione-
ringen förbrukar elektricitet och laddningen avsluts eventuellt inte vid den
inställda avresetiden.
● Om hybridbatteriet är fulladdat utförs ingen laddning även om l addnings-
schemat är inställt. Om “Climate Prep” emellertid är påslaget g år luftkondi-
tioneringen bara igång när det närmar sig tidpunkten som ställts in i
“Departure”. Om detta inträffar kommer luftkonditioneringen att förbruka
elektricitet och den återstående laddningen i hybridbatteriet vid avfärd kan
sjunka.
● När dörrarna låses upp aktiveras inte luftkonditioneringen.
■ När laddningsscheman förbises
När följande åtgärder utförs medan laddningsschemat är i viloläge avbryts
laddningsschemat temporärt och laddningen startar.
●När den fjärrstyrda luftkonditioneringen ( →sid. 513) är igång
● När “Ladda nu” slås på ( →sid. 170)
● När en åtgärd som temporärt av bryter laddning med laddningssche mat
( → sid. 154)
■ Utetemperaturens inverkan
När laddningsläget är inställt på “Avresa” kan laddningsschemat förbigås på
grund av utetemperaturen, och laddningen kan starta.
■ “Traction Battery Cooler ” (i förekommande fall) (→
sid. 141)
När laddning utförs medan laddningsschemat används går eventuel lt hybrid-
batteriets uppvärmnings- eller kylningsfunktion igång enligt temperaturen i
hybridbatteriet.
● Om laddningsläget är är inställt på “Start” börjar kylningen vid starttiden för
laddningen.
● Om laddningsläget är inställt på “Avresa” börjar kylningen cirka 30 minuter
före starttiden för laddningen. Om det inte finns tillräcklig t id att avsluta ladd-
ningen enligt laddningsschemat kan hybridbatteriets kylningstid avkortas
och “Traction Battery Cooler” kommer eventuellt inte att aktiveras.
OM47D72SE_edit.book Page 16 4 Thursday, October 8, 2020 6:12 PM

1652-2. Laddning
2
Laddhybridsystem
OM47D72SE
Använd reglaget till laddningsschemat och kontrollerna på ratten för
att ställa in laddningsschemat.
Laddningsschema, reglage
Rattmonterade kontroller
(→ sid. 191)
Informationsdisplay
■Registrera laddningsschemat Tryck på reglaget ti ll laddningsschemat.
Skärmen “Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, för att välja “Scheduled
Events”, tryck sedan på .
Skärmen “Scheduled Events”
visas.
Tryck på eller på rat-
ten, för att välja “+”, tryck
sedan på .
Skärmen “Edit Charging Event”
visas.
Inställningar
1
2
3
1
2
3
OM47D72SE_edit.book Page 16 5 Thursday, October 8, 2020 6:12 PM

1662-2. Laddning
OM47D72SE

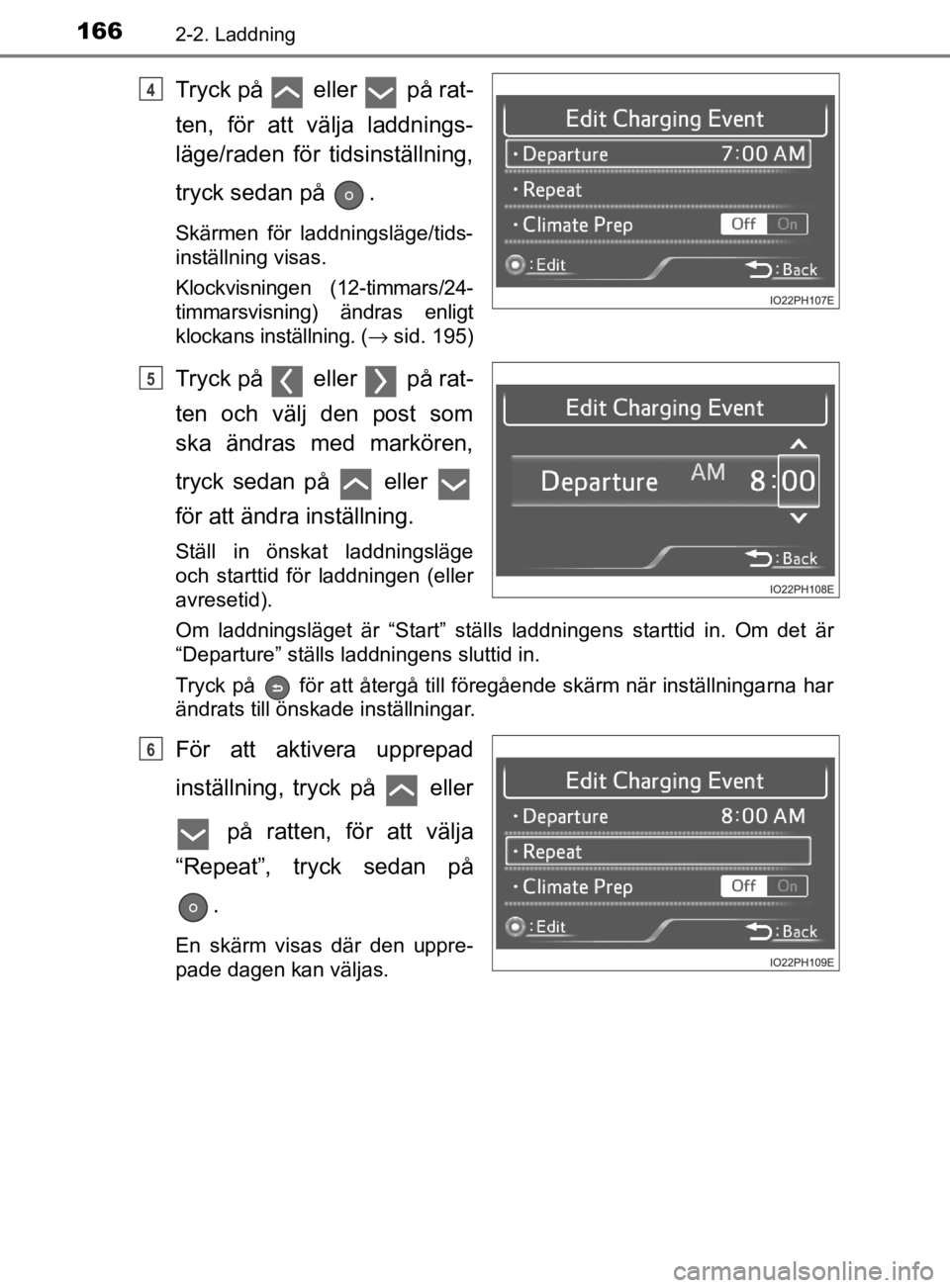

Tryck på eller på rat-
ten, för att välja laddnings-
läge/raden för tidsinställning,
tryck sedan på .
Skärmen för laddningsläge/tids-
inställning visas.
Klockvisningen (12-timmars/24-
timmarsvisning) ändras enligt
klockans inställning. ( →sid. 195)
Tryck på eller på rat-
ten och välj den post som
ska ändras med markören,
tryck sedan på eller
för att ändra inställning.
Ställ in önskat laddningsläge
och starttid för laddningen (eller
avresetid).
Om laddningsläget är “Start” ställs laddningens starttid in. Om det är
“Departure” ställs laddningens sluttid in.
Tryck på för att återgå till föregående skärm när inställninga rna har
ändrats till önskade inställningar.
För att aktivera upprepad
inställning, tryck på eller
på ratten, för att välja
“Repeat”, tryck sedan på
.
En skärm visas där den uppre-
pade dagen kan väljas.
4
5
6
OM47D72SE_edit.book Page 16 6 Thursday, October 8, 2020 6:12 PM

1672-2. Laddning
2
Laddhybridsystem
OM47D72SE
Tryck på eller på rat-
ten, välj önskad dag som ska
aktiveras för den upprepade
inställningen, tryck sedan på.
Varje gång trycks in växlar
den upprepade inställningen
mellan “On” och “Off”.
I påslaget läge markeras den valda dagen och laddningsschemat u pp-
repas den dagen. Det går att ställa in mer än en dag i påslaget läge.
Om inga dagar är inställda i påslaget läge utförs laddning endast en
gång enligt laddningsschemat för de kommande 24 timmarna.
Tryck på för att återgå till föregående skärm när inställninga rna har
ändrats till önskade inställningar.
När laddningsläget är inställt
på “Departure” ska “Climate
Prep” ( →sid. 162) ställas in
på “On” eller “Off”. (i före-
kommande fall)
För att slå på funktionen och
använda luftkonditioneringen,
tryck på eller på ratten
för att välja “Climate Prep”, tryck
sedan på .
Varje gång trycks in växlar funktionen mellan “On” och “Off”.
När alla inställningar är
avslutade, tryck på .
En skärm visas där inställning-
arna kan sparas.
Tryck på eller på ratten,
välj “Yes” och tryck sedan på
för att spara inställningarna.
Välj “No” om du vill ändra inställningarna, och utför procedure n från steg
igen.
När inställningarna är avslutade och laddkabeln är ansluten till bilen
utförs laddningen enligt inställningarna för laddningsschemat.
7
8
9
3
OM47D72SE_edit.book Page 16 7 Thursday, October 8, 2020 6:12 PM

1682-2. Laddning
OM47D72SE
■Ändra registrerade laddningsscheman.
Registrerade laddningsscheman kan slås på, stängas av, raderas
eller ändras.Tryck på reglaget ti ll laddningsschemat.
Skärmen “Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, för att välja “Scheduled
Events”, tryck sedan på .
Skärmen “Scheduled Events”
visar en lista över det registre-
rade laddningsschemat.
Tryck på eller på på
ratten, välj posten som ska
ändras, tryck sedan på .
Skärmen “Edit Charging Event”
visas.
Tryck på eller på på
ratten, välj önskad post och
utför lämplig åtgärd.
1
2
3
4
