1772-2. Laddning
2
Laddhybridsystem
OM47D72SE
■Solbatteri
Om solcellstaket inte utsätts för solljus, eller bilen inte körs under en längre
tid kan solbatteriet laddas ur och få en negativ inverkan på sy stemet.
Om bilen parkeras i ett garage utan solljus, eller om bilen inte kommer att
användas under en längre tid ska någon av följande metoder användas för att
ladda upp solbatteriet minst en gång varannan eller var tredje månad.
● Starta hybridsystemet och låt READY-indikatorn lysa i minst cir ka 60 minuter.
● Parkera bilen utanför garaget så att solcellstaket är i direkt solljus i minst
cirka 2 timmar
(I det här fallet behöver hybridsystemet inte startas)
OBSERVERA
■Skydda solladdningssystemet mot skador
● Tänk på följande säkerhetsåtgärder.
• Gör inte några ändringar av solcellstaket
• Rikta inte solljus mot solcellstaket
• Placera ingenting ovanpå solcellstaket
• Utsätt inte solcellstaket för hårda slag och använd inte vassa föremål
med kraft från takets undersida.
● Om solcellstaket är skadat ska du inte röra den skadade ytan. B egär ome-
delbart reparation från en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
■ Om bagage har lastats på taket
→ sid. 317
OM47D72SE_edit.book Page 17 7 Thursday, October 8, 2020 6:12 PM

1782-2. Laddning
OM47D72SE
Om normal laddning inte kan genomföras
Se följande tabell och genomför lämplig korrigeringsåtgärd.
Kontrollera följande om laddningen inte startar, även om du har
följt den normala metoden.
Om ett meddelande visas på informationsdisplayen, se även
sid. 183.
Om normal laddning inte kan genomföras
Möjlig orsakÅtgärd
 Indikatorn för energikällan på CCID (Charging Circuit Interrupting
Device) tänds inte även om kontakten är ansluten till en extern ström-
källa
Kontakten är inte ordentligt
ansluten i uttaget.Kontrollera att kontakten är ordentligt anslu-
ten i uttaget.
Strömavbrott har uppståttNär strömmen är tillbaka ska du utföra ladd-
ningsproceduren på nytt.
Fjärrströmbrytaren är frånsla-
genOm det finns en fjärrströmbrytare ska den
slås på.
Fastighetens kretsbrytare
har utlösts och strömmen är
bruten
Kontrollera att kretsbrytaren är ansluten och
ingen störning har uppstått. Kontrollera om
bilen kan laddas genom ett annat uttag.
Om laddning är möjlig kan ett fel ha uppstått
i det första uttaget. Kontakta laddningssta-
tionens föreståndare eller en elektriker.
Kortslutning mellan CCID och
kontakt
Stanna bilen omedelbart och kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
OM47D72SE_edit.book Page 17 8 Thursday, October 8, 2020 6:12 PM

1792-2. Laddning
2
Laddhybridsystem
OM47D72SE
Felvarningsindikatorn på CCID blinkar.
Detekteringsfunktionen för
elläckage, eller självdiagnos-
funktionen är aktiverade och
strömmen har brutits.
Om spänningen är otillräcklig kan felvar-
ningsindikatorn blinka om bullerstörningar
har uppstått. Återställ systemet och anslut
till en korrekt strömkälla. ( →sid. 116)
Om laddningen inte startar, upphör omedel-
bart med laddningen och kontakta en aukto-
riserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
 Laddningsindikatorn tänds inte även om anslutningsdonet är ansl utet.
Kontakten är inte ordentligt
ansluten i uttaget.Kontrollera att kontakten är säkert ansluten i
uttaget.
Anslutningsdonet är inte
ordentligt anslutet till ladd-
ningsuttaget
Kontrollera anslutningsdonets anslutnings-
status.
• När anslutningsdonet ansluts ska det infö-
ras så att det sitter säkert.
• Kontrollera att laddningsindikatorn tänds när laddkabeln har anslutits.
Om laddningsindikatorn inte tänds även om
anslutningsdonet är säkert anslutet kan en
funktionsstörning ha uppstått i systemet.
Stanna bilen omedelbart och kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Hybridbatteriet är redan fullt
laddat.När hybridbatteriet är fullt laddat utförs
ingen laddning.
Laddaren fungerar inteKontakta anläggningsansvarig person om
problem har uppstått i laddaren.
Möjlig orsakÅtgärd
OM47D72SE_edit.book Page 17 9 Thursday, October 8, 2020 6:12 PM

1802-2. Laddning
OM47D72SE
*: Se sid. 111 för mer uppgifter om när laddningsindikatorn tänds och blinkar.
Se följande tabell och genomför lämplig korrigeringsåtgärd.
Laddningsindikatorn blinkar och laddningen kan inte genomföras.
När indikatorn blinkar*:
Laddningsschema är regist-
reratVänta till den inställda tiden när du vill ladda
enligt laddningsschemat.
Ställ in “Charge Now” på “On” när du vill
börja ladda. ( →sid. 170)
Om indikatorn blinkar
snabbt
*:
En funktionsstörning har
uppstått i en extern kraft-
källa, eller i bilen.Starta hybridsystemet och följ anvisning-
arna som visas i ett meddelande på infor-
mationsdisplayen. ( →sid. 183)
Om laddningsschemat in te fungerar normalt
Möjlig orsakÅtgärd
Kan inte ladda vid önskad tidpunkt
Klockan i bilen är inte rätt
inställdKontrollera klockans inställning och justera
till korrekt tid. ( →sid. 195)
Bilens kalender är inte rätt
inställd.Kontrollera kalenderns inställning och ställ
in den på korrekt tid. ( →sid. 197)
Laddkabeln är inte ansluten
till bilenAnslut laddkabeln innan du använder ladd-
ningsschemat.
Fel laddningsläge har valts
Kontrollera inställningen av laddningsläget.
(→ sid. 162)
När laddningsläget är “Start” påbörjas ladd-
ningen vid den inställda tiden, men när det
är “Avresa” avslutas laddningen vid inställd
tid. (Tidpunkten för laddningsstart styrs
automatiskt av systemet.)
Möjlig orsakÅtgärd
OM47D72SE_edit.book Page 18 0 Thursday, October 8, 2020 6:12 PM

1812-2. Laddning
2
Laddhybridsystem
OM47D72SE

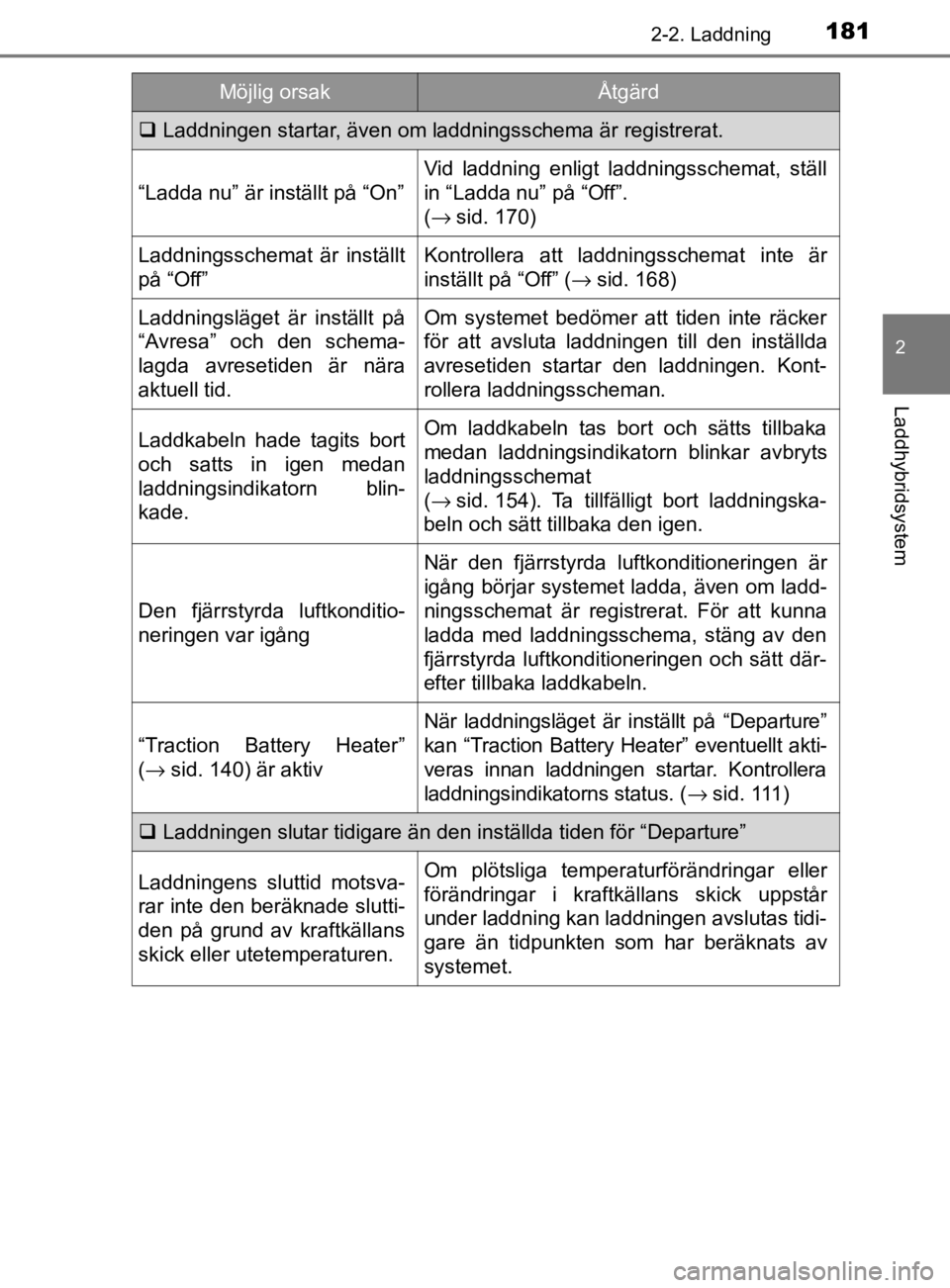

Laddningen startar, även om laddningsschema är registrerat.
“Ladda nu” är inställt på “On”
Vid laddning enligt laddningsschemat, ställ
in “Ladda nu” på “Off”.
(→ sid. 170)
Laddningsschemat är inställt
på “Off”Kontrollera att laddningsschemat inte är
inställt på “Off” ( →sid. 168)
Laddningsläget är inställt på
“Avresa” och den schema-
lagda avresetiden är nära
aktuell tid.Om systemet bedömer att tiden inte räcker
för att avsluta laddningen till den inställda
avresetiden startar den laddningen. Kont-
rollera laddningsscheman.
Laddkabeln hade tagits bort
och satts in igen medan
laddningsindikatorn blin-
kade.Om laddkabeln tas bort och sätts tillbaka
medan laddningsindikatorn blinkar avbryts
laddningsschemat
(→ sid. 154). Ta tillfälligt bort laddningska-
beln och sätt tillbaka den igen.
Den fjärrstyrda luftkonditio-
neringen var igång
När den fjärrstyrda luftkonditioneringen är
igång börjar systemet ladda, även om ladd-
ningsschemat är registrerat. För att kunna
ladda med laddningsschema, stäng av den
fjärrstyrda luftkonditioneringen och sätt där-
efter tillbaka laddkabeln.
“Traction Battery Heater”
( → sid. 140) är aktiv
När laddningsläget är inställt på “Departure”
kan “Traction Battery Heater” eventuellt akti-
veras innan laddningen startar. Kontrollera
laddningsindikatorns status. ( →sid. 111)
Laddningen slutar tidigare än den inställda tiden för “Departure”
Laddningens sluttid motsva-
rar inte den beräknade slutti-
den på grund av kraftkällans
skick eller utetemperaturen.Om plötsliga temperaturförändringar eller
förändringar i kraftkällans skick uppstår
under laddning kan laddningen avslutas tidi-
gare än tidpunkten som har beräknats av
systemet.
Möjlig orsakÅtgärd
OM47D72SE_edit.book Page 18 1 Thursday, October 8, 2020 6:12 PM

1822-2. Laddning
OM47D72SE
Laddningen är inte fullbordad även om det nu är inställd tidpunkt för
“Departure”
“Climate Prep” är inställt på
“On”
(modeller med “Climate
Prep”)
När “Climate Prep” är inställt på “On” är luft-
konditioneringen igång till den inställda
avresetiden. Därför är laddningen eventuellt
inte slutförd vid den inställda tiden på grund
av laddningsförhållanden. Låt laddningen
fortsätta så att hybridbatteriet laddas full-
ständigt.
Laddningens sluttid motsva-
rar inte den beräknade slutti-
den på grund av kraftkällans
skick eller utetemperaturen.Om plötsliga temperaturförändringar eller
förändringar i kraftkällans skick uppstår
under laddning avslutas laddningen eventu-
ellt inte vid exakt den tidpunkt som systemet
beräknat.
Laddningen startar inte, även om det nu är inställd tidpunkt fö r “Start”
Laddkabeln anslöts efter den
inställda tidenAnslut laddkabeln före den tid som ställts in
i “Start”.
Möjlig orsakÅtgärd
OM47D72SE_edit.book Page 182 Thursday, October 8, 2020 6:12 PM

1832-2. Laddning
2
Laddhybridsystem
OM47D72SE
När hybridsystemet startas efter
laddning visas ett meddelande på
informationsdisplayen.
Följ anvisningarna på skärmen.
När laddningsrelaterade meddelanden visas
Möjlig orsakÅtgärd
Om “Charging Stopped Due to Pulled Charging Connector” visas
Anslutningsdonet togs bort
under laddningen
Om anslutningsdonet tas bort under ladd-
ningen upphör laddningen. Om du vill ladda
hybridbatteriet fullt ska du ansluta anslut-
ningsdonet igen.
När hybridbatteriet är fullad-
dat och anslutningsdonet tas
bort medan hybridbatteriet
laddas upp igen på grund av
att de strömförbrukande
funktionerna
* har använts
och återstående laddning nu
har minskat.
*: Ström förbrukas när “Trac-
tion Battery Heater”
(→ sid. 140), den luftkondi-
tioneringslänkade funktio-
nen ( →sid. 162) eller den
fjärrstyrda luftkonditione-
ringen ( →sid. 513) an-
vänds.
OM47D72SE_edit.book Page 18 3 Thursday, October 8, 2020 6:12 PM

1842-2. Laddning
OM47D72SE
Om “Charging Stopped Due to Pulled Charging Connector” visas
Anslutningsdonet är inte
ordentligt anslutet
Kontrollera anslutningsdonets anslutnings-
status.
• När anslutningsdonet ansluts ska det infö-
ras så att det sitter säkert.
• Kontrollera att laddningsindikatorn tänds när laddkabeln har anslutits.
Om laddningen inte kan genomföras, även
med korrekt metod, ska du låta en auktori-
serad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontroll-
era bilen.
Anslutningsdonet låstes upp
under laddningen
Om anslutningsdonet låstes upp under
laddningen upphör laddningen. Anslut
anslutningsdonet på nytt för att fortsätta
laddningen.
 Om “Charging Complete Limited Due to Battery Temp” visas
Laddningen upphörde för att
skydda hybridbatteriet efter-
som det fortfarande var hett
efter en viss tid.Låt hybridbatteriet svalna och utför laddnin-
gen igen om laddningen inte har nått öns-
kad nivå.
Möjlig orsakÅtgärd
