2020 TOYOTA MIRAI Betriebsanleitungen (in German)

41
1

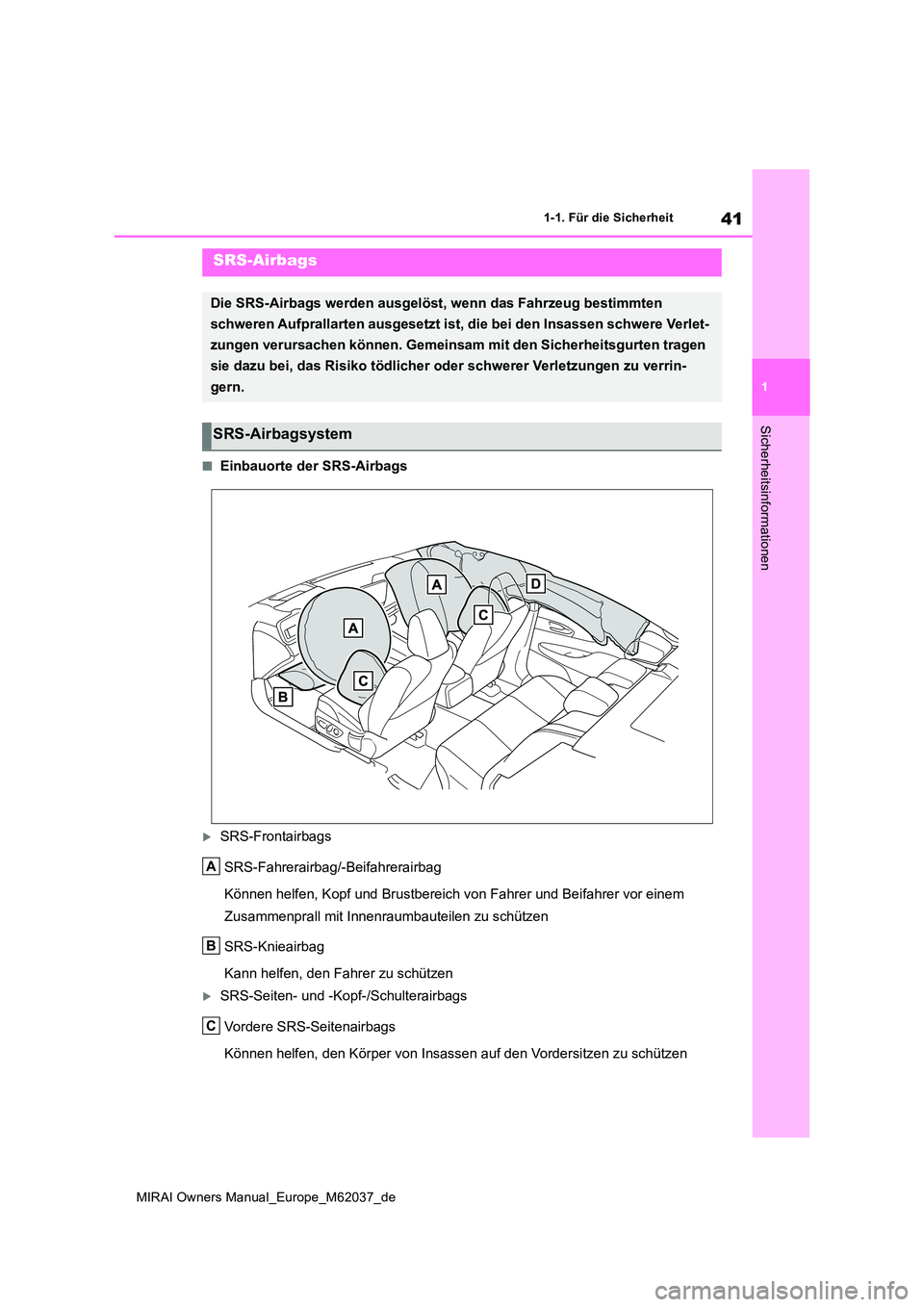

MIRAI Owners Manual_Europe_M62037_de
1-1. Für die Sicherheit
Sicherheitsinformationen
■Einbauorte der SRS-Airbags
SRS-Frontairbags
SRS-Fahrerairbag/-Beifahrerairbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor einem
Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Knieairbag
Kann helfen, den Fahrer zu schützen
SRS-Seiten- und -Kopf-/Schulterairbags
Vordere SRS-Seitenairbags
Können helfen, den Körper von Insassen auf den Vordersitzen zu schützen
SRS-Airbags
Die SRS-Airbags werden ausgelöst, wenn das Fahrzeug bestimmten
schweren Aufprallarten ausgesetzt ist, die bei den Insassen schwere Verlet-
zungen verursachen können. Gemeinsam mit den Sicherheitsgurten tragen
sie dazu bei, das Risiko tödlicher oder schwerer Verletzungen zu verrin-
gern.
SRS-Airbagsystem
A
B
C

42

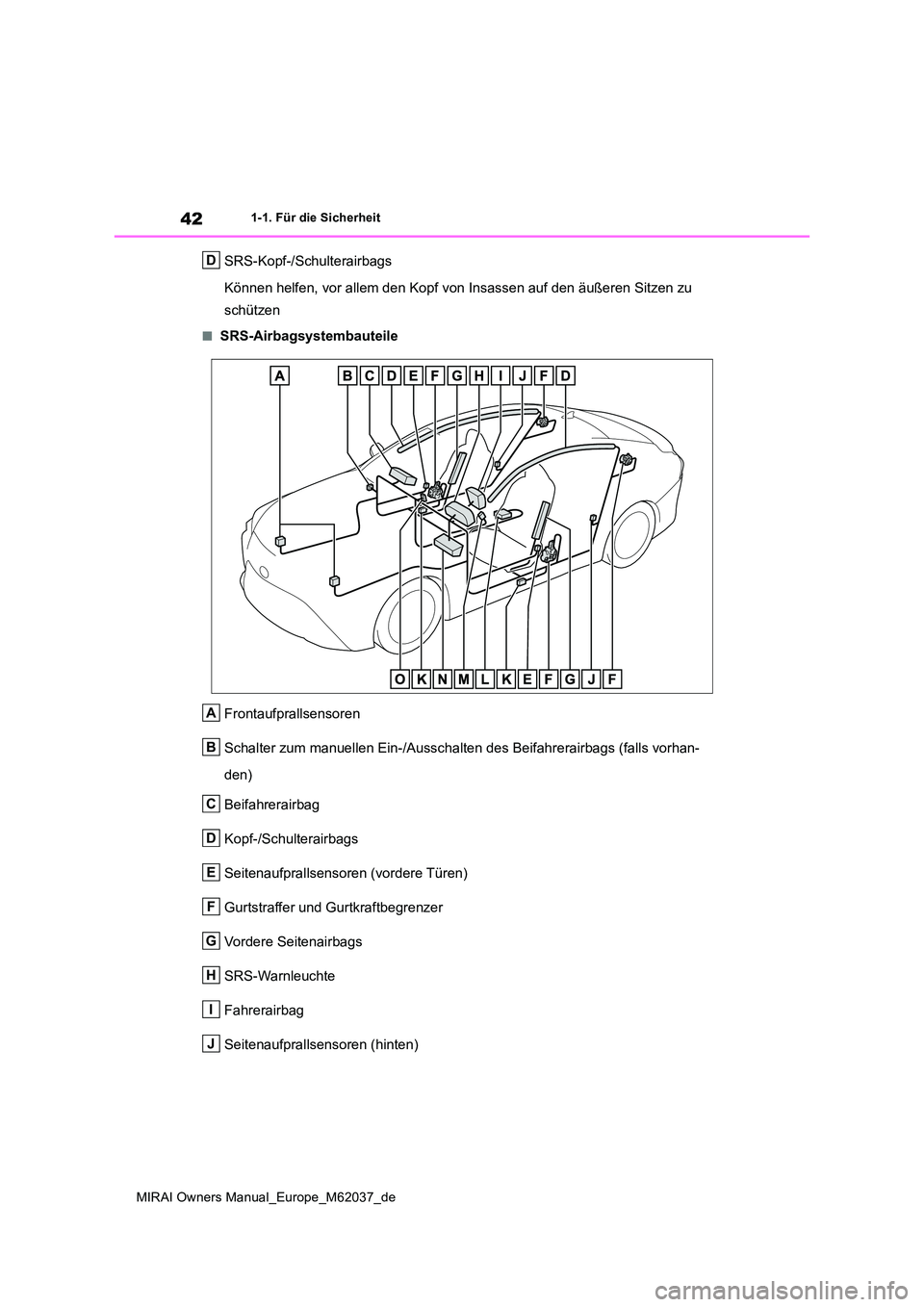

MIRAI Owners Manual_Europe_M62037_de
1-1. Für die Sicherheit
SRS-Kopf-/Schulterairbags
Können helfen, vor allem den Kopf von Insassen auf den äußeren Sitzen zu
schützen
■SRS-Airbagsystembauteile
Frontaufprallsensoren
Schalter zum manuellen Ein-/Ausschalten des Beifahrerairbags (falls vorhan-
den)
Beifahrerairbag
Kopf-/Schulterairbags
Seitenaufprallsensoren (vordere Türen)
Gurtstraffer und Gurtkraftbegrenzer
Vordere Seitenairbags
SRS-Warnleuchte
Fahrerairbag
Seitenaufprallsensoren (hinten)
D
A
B
C
D
E
F
G
H
I
J

43
1

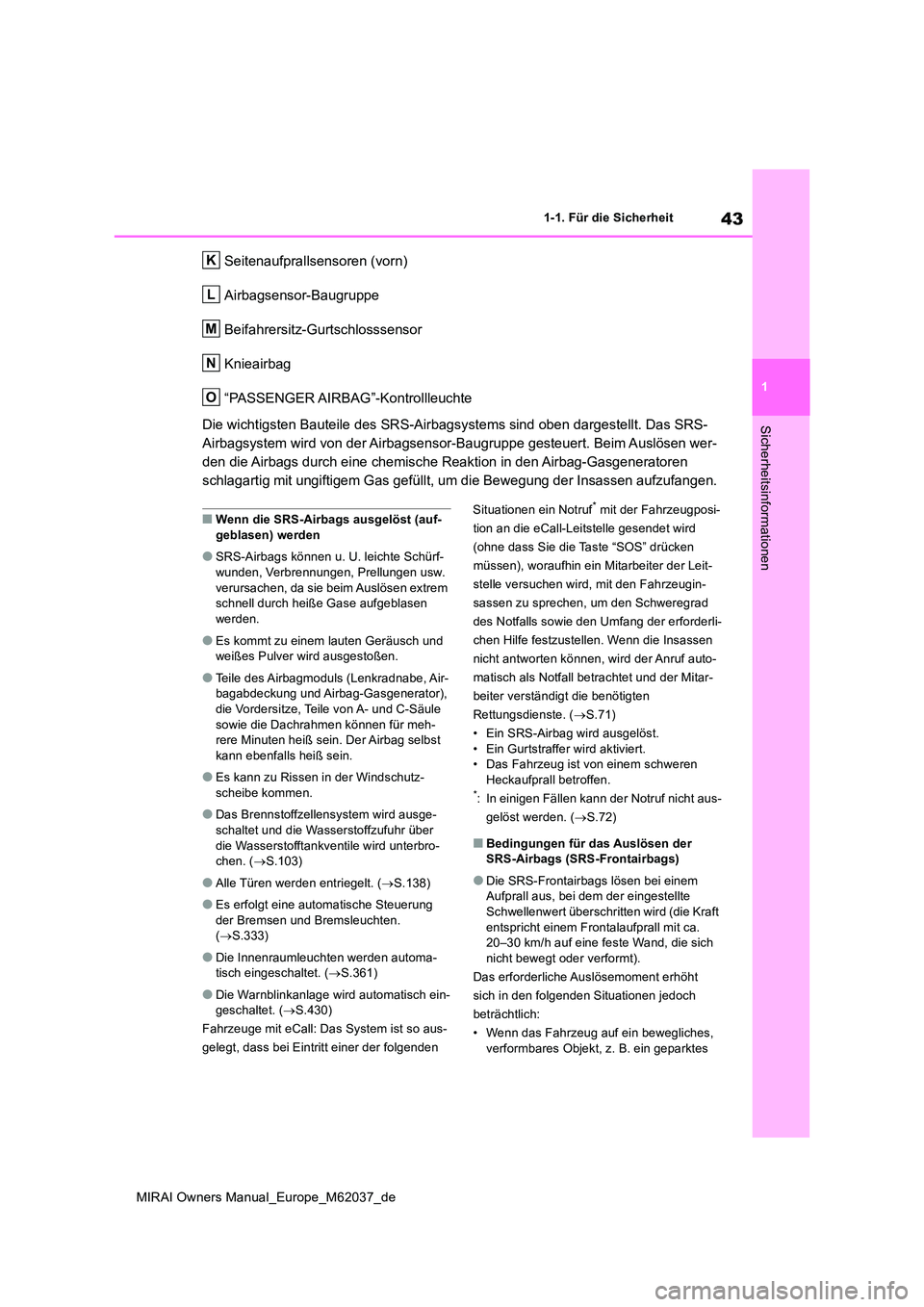

MIRAI Owners Manual_Europe_M62037_de
1-1. Für die Sicherheit
Sicherheitsinformationen
Seitenaufprallsensoren (vorn)
Airbagsensor-Baugruppe
Beifahrersitz-Gurtschlosssensor
Knieairbag
“PASSENGER AIRBAG”-Kontrollleuchte
Die wichtigsten Bauteile des SRS-Airbagsystems sind oben dargestellt. Das SRS-
Airbagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim Auslösen wer-
den die Airbags durch eine chemische Reaktion in den Airbag-Gasgeneratoren
schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der Insassen aufzufangen.
■Wenn die SRS-Airbags ausgelöst (auf-
geblasen) werden
●SRS-Airbags können u. U. leichte Schürf-
wunden, Verbrennungen, Prellungen usw. verursachen, da sie beim Auslösen extrem schnell durch heiße Gase aufgeblasen
werden.
●Es kommt zu einem lauten Geräusch und weißes Pulver wird ausgestoßen.
●Teile des Airbagmoduls (Lenkradnabe, Air-bagabdeckung und Airbag-Gasgenerator), die Vordersitze, Teile von A- und C-Säule
sowie die Dachrahmen können für meh- rere Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß sein.
●Es kann zu Rissen in der Windschutz-scheibe kommen.
●Das Brennstoffzellensystem wird ausge-schaltet und die Wasserstoffzufuhr über
die Wasserstofftankventile wird unterbro- chen. ( S.103)
●Alle Türen werden entriegelt. (S.138)
●Es erfolgt eine automatische Steuerung
der Bremsen und Bremsleuchten. ( S.333)
●Die Innenraumleuchten werden automa- tisch eingeschaltet. ( S.361)
●Die Warnblinkanlage wird automatisch ein- geschaltet. ( S.430)
Fahrzeuge mit eCall: Das System ist so aus-
gelegt, dass bei Eintritt einer der folgenden
Situationen ein Notruf* mit der Fahrzeugposi-
tion an die eCall-Leitstelle gesendet wird
(ohne dass Sie die Taste “SOS” drücken
müssen), woraufhin ein Mitarbeiter der Leit-
stelle versuchen wird, mit den Fahrzeugin-
sassen zu sprechen, um den Schweregrad
des Notfalls sowie den Umfang der erforderli-
chen Hilfe festzustellen. Wenn die Insassen
nicht antworten können, wird der Anruf auto-
matisch als Notfall betrachtet und der Mitar-
beiter verständigt die benötigten
Rettungsdienste. ( S.71)
• Ein SRS-Airbag wird ausgelöst.
• Ein Gurtstraffer wird aktiviert. • Das Fahrzeug ist von einem schweren Heckaufprall betroffen.*: In einigen Fällen kann der Notruf nicht aus-
gelöst werden. ( S.72)
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Frontairbags)
●Die SRS-Frontairbags lösen bei einem Aufprall aus, bei dem der eingestellte
Schwellenwert überschritten wird (die Kraft entspricht einem Frontalaufprall mit ca. 20–30 km/h auf eine feste Wand, die sich
nicht bewegt oder verformt).
Das erforderliche Auslösemoment erhöht
sich in den folgenden Situationen jedoch
beträchtlich:
• Wenn das Fahrzeug auf ein bewegliches, verformbares Objekt, z. B. ein geparktes
K
L
M
N
O

44

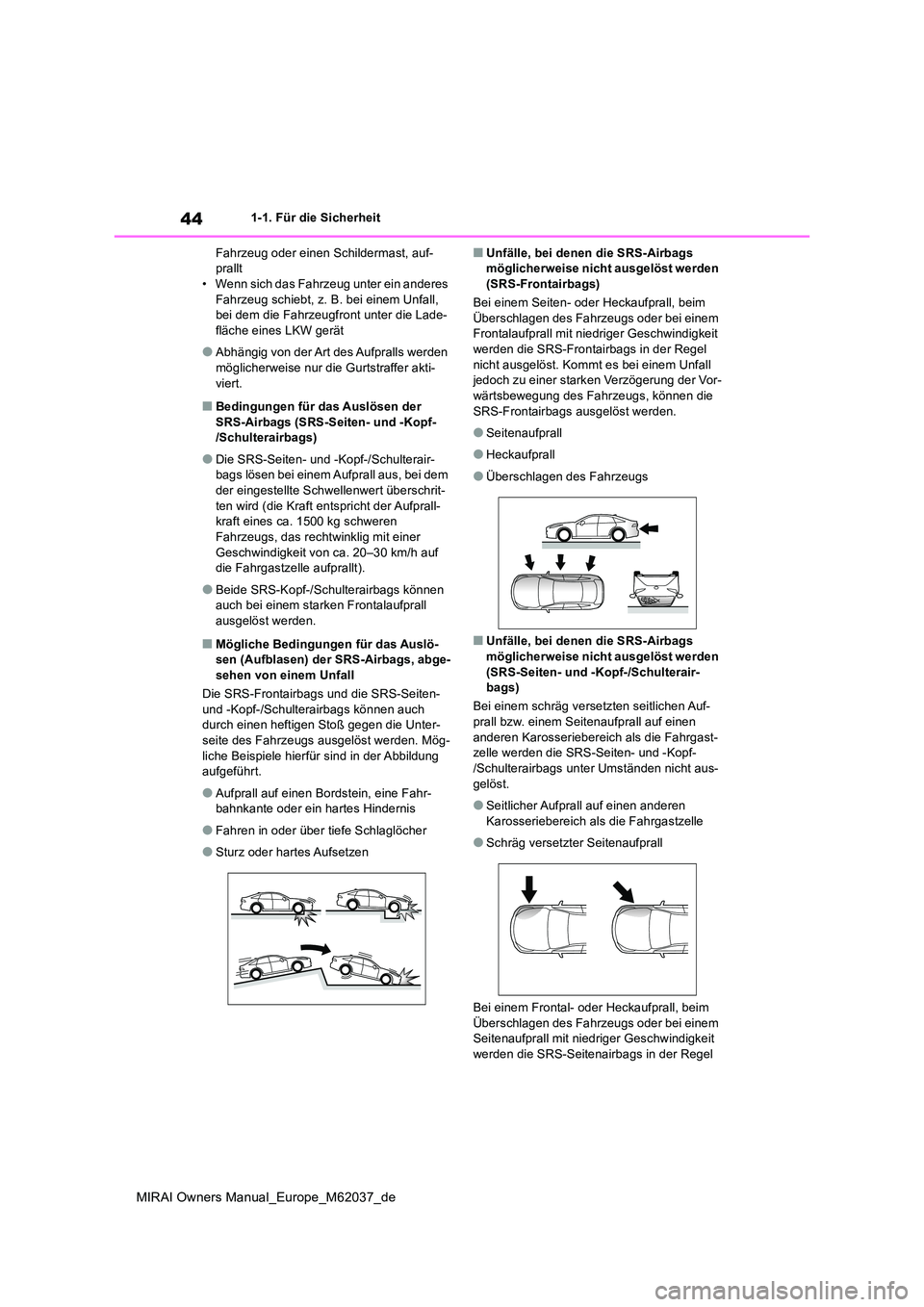

MIRAI Owners Manual_Europe_M62037_de
1-1. Für die Sicherheit
Fahrzeug oder einen Schildermast, auf- prallt• Wenn sich das Fahrzeug unter ein anderes
Fahrzeug schiebt, z. B. bei einem Unfall, bei dem die Fahrzeugfront unter die Lade-fläche eines LKW gerät
●Abhängig von der Art des Aufpralls werden möglicherweise nur die Gurtstraffer akti-
viert.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und -Kopf-/Schulterairbags)
●Die SRS-Seiten- und -Kopf-/Schulterair-bags lösen bei einem Aufprall aus, bei dem
der eingestellte Schwellenwert überschrit- ten wird (die Kraft entspricht der Aufprall-kraft eines ca. 1500 kg schweren
Fahrzeugs, das rechtwinklig mit einer Geschwindigkeit von ca. 20–30 km/h auf die Fahrgastzelle aufprallt).
●Beide SRS-Kopf-/Schulterairbags können auch bei einem starken Frontalaufprall
ausgelöst werden.
■Mögliche Bedingungen für das Auslö- sen (Aufblasen) der SRS-Airbags, abge-sehen von einem Unfall
Die SRS-Frontairbags und die SRS-Seiten-
und -Kopf-/Schulterairbags können auch durch einen heftigen Stoß gegen die Unter-seite des Fahrzeugs ausgelöst werden. Mög-
liche Beispiele hierfür sind in der Abbildung aufgeführt.
●Aufprall auf einen Bordstein, eine Fahr-bahnkante oder ein hartes Hindernis
●Fahren in oder über tiefe Schlaglöcher
●Sturz oder hartes Aufsetzen
■Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden (SRS-Frontairbags)
Bei einem Seiten- oder Heckaufprall, beim
Überschlagen des Fahrzeugs oder bei einem Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Frontairbags in der Regel
nicht ausgelöst. Kommt es bei einem Unfall jedoch zu einer starken Verzögerung der Vor-wärtsbewegung des Fahrzeugs, können die
SRS-Frontairbags ausgelöst werden.
●Seitenaufprall
●Heckaufprall
●Überschlagen des Fahrzeugs
■Unfälle, bei denen die SRS-Airbags
möglicherweise nicht ausgelöst werden (SRS-Seiten- und -Kopf-/Schulterair-bags)
Bei einem schräg versetzten seitlichen Auf-
prall bzw. einem Seitenaufprall auf einen anderen Karosseriebereich als die Fahrgast-zelle werden die SRS-Seiten- und -Kopf-
/Schulterairbags unter Umständen nicht aus- gelöst.
●Seitlicher Aufprall auf einen anderen Karosseriebereich als die Fahrgastzelle
●Schräg versetzter Seitenaufprall
Bei einem Frontal- oder Heckaufprall, beim
Überschlagen des Fahrzeugs oder bei einem Seitenaufprall mit niedriger Geschwindigkeit werden die SRS-Seitenairbags in der Regel

45
1

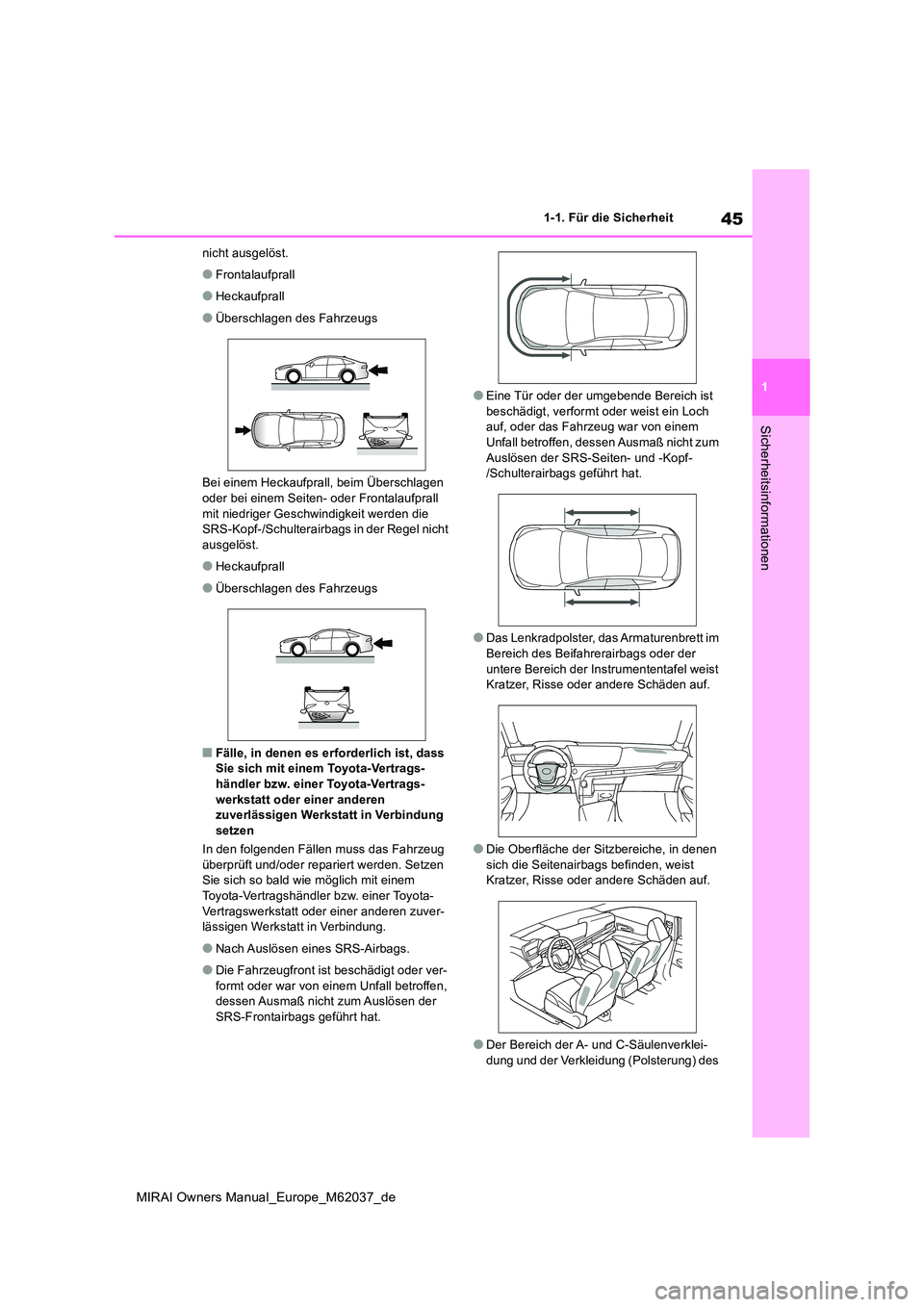

MIRAI Owners Manual_Europe_M62037_de
1-1. Für die Sicherheit
Sicherheitsinformationen
nicht ausgelöst.
●Frontalaufprall
●Heckaufprall
●Überschlagen des Fahrzeugs
Bei einem Heckaufprall, beim Überschlagen
oder bei einem Seiten- oder Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Kopf-/Schulterairbags in der Regel nicht
ausgelöst.
●Heckaufprall
●Überschlagen des Fahrzeugs
■Fälle, in denen es erforderlich ist, dass Sie sich mit einem Toyota-Vertrags-händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung setzen
In den folgenden Fällen muss das Fahrzeug
überprüft und/oder repariert werden. Setzen Sie sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver- lässigen Werkstatt in Verbindung.
●Nach Auslösen eines SRS-Airbags.
●Die Fahrzeugfront ist beschädigt oder ver-
formt oder war von einem Unfall betroffen, dessen Ausmaß nicht zum Auslösen der SRS-Frontairbags geführt hat.
●Eine Tür oder der umgebende Bereich ist beschädigt, verformt oder weist ein Loch auf, oder das Fahrzeug war von einem
Unfall betroffen, dessen Ausmaß nicht zum Auslösen der SRS-Seiten- und -Kopf-/Schulterairbags geführt hat.
●Das Lenkradpolster, das Armaturenbrett im Bereich des Beifahrerairbags oder der
untere Bereich der Instrumententafel weist Kratzer, Risse oder andere Schäden auf.
●Die Oberfläche der Sitzbereiche, in denen sich die Seitenairbags befinden, weist Kratzer, Risse oder andere Schäden auf.
●Der Bereich der A- und C-Säulenverklei-dung und der Verkleidung (Polsterung) des

46

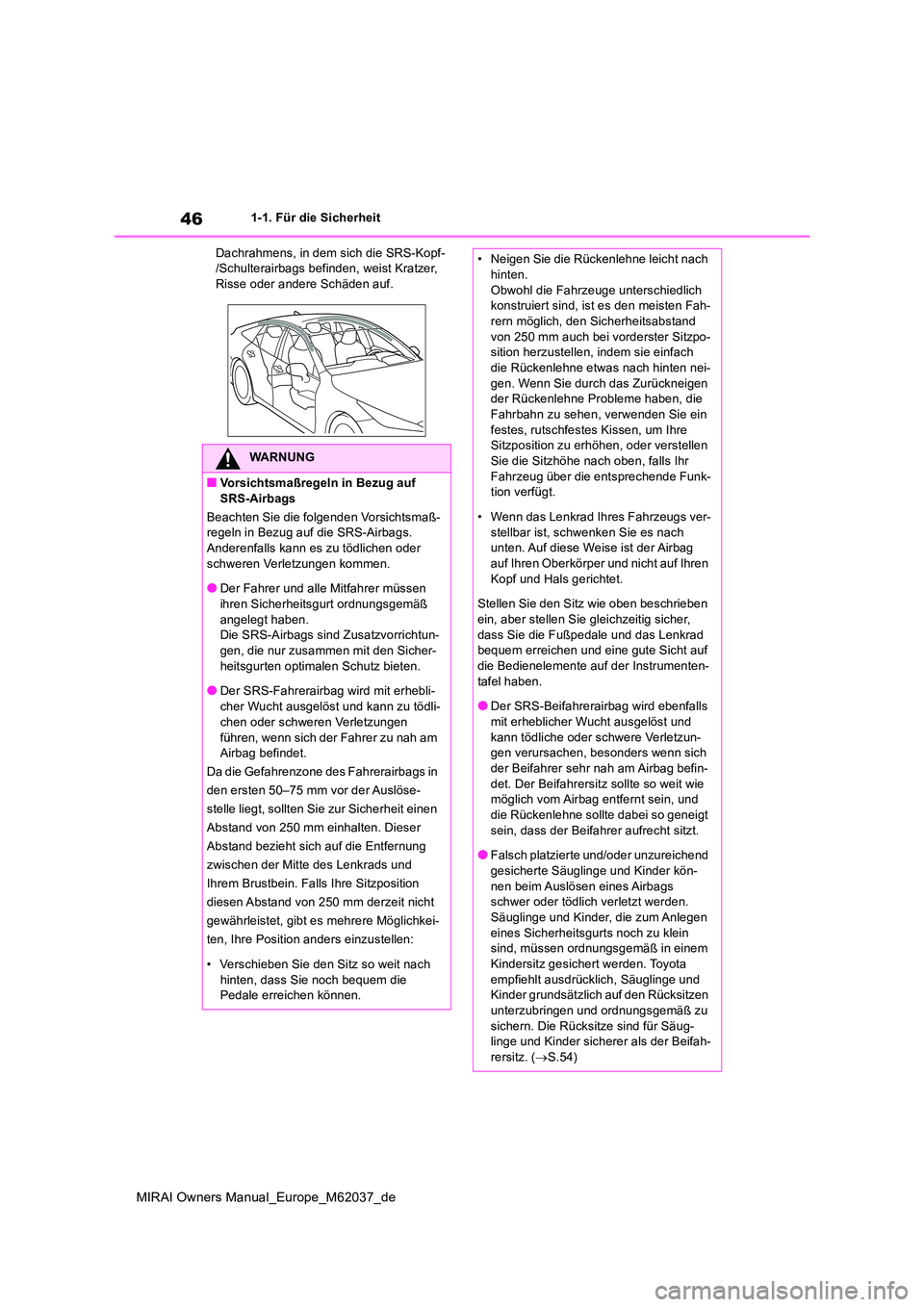

MIRAI Owners Manual_Europe_M62037_de
1-1. Für die Sicherheit
Dachrahmens, in dem sich die SRS-Kopf- /Schulterairbags befinden, weist Kratzer, Risse oder andere Schäden auf.
WARNUNG
■Vorsichtsmaßregeln in Bezug auf SRS-Airbags
Beachten Sie die folgenden Vorsichtsmaß- regeln in Bezug auf die SRS-Airbags.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Der Fahrer und alle Mitfahrer müssen
ihren Sicherheitsgurt ordnungsgemäß angelegt haben.Die SRS-Airbags sind Zusatzvorrichtun-
gen, die nur zusammen mit den Sicher- heitsgurten optimalen Schutz bieten.
●Der SRS-Fahrerairbag wird mit erhebli-
cher Wucht ausgelöst und kann zu tödli- chen oder schweren Verletzungen
führen, wenn sich der Fahrer zu nah am Airbag befindet.
Da die Gefahrenzone des Fahrerairbags in
den ersten 50–75 mm vor der Auslöse-
stelle liegt, sollten Sie zur Sicherheit einen
Abstand von 250 mm einhalten. Dieser
Abstand bezieht sich auf die Entfernung
zwischen der Mitte des Lenkrads und
Ihrem Brustbein. Falls Ihre Sitzposition
diesen Abstand von 250 mm derzeit nicht
gewährleistet, gibt es mehrere Möglichkei-
ten, Ihre Position anders einzustellen:
• Verschieben Sie den Sitz so weit nach
hinten, dass Sie noch bequem die Pedale erreichen können.
• Neigen Sie die Rückenlehne leicht nach hinten.
Obwohl die Fahrzeuge unterschiedlich konstruiert sind, ist es den meisten Fah-rern möglich, den Sicherheitsabstand
von 250 mm auch bei vorderster Sitzpo- sition herzustellen, indem sie einfach die Rückenlehne etwas nach hinten nei-
gen. Wenn Sie durch das Zurückneigen der Rückenlehne Probleme haben, die Fahrbahn zu sehen, verwenden Sie ein
festes, rutschfestes Kissen, um Ihre Sitzposition zu erhöhen, oder verstellen Sie die Sitzhöhe nach oben, falls Ihr
Fahrzeug über die entsprechende Funk- tion verfügt.
• Wenn das Lenkrad Ihres Fahrzeugs ver-
stellbar ist, schwenken Sie es nach unten. Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren
Kopf und Hals gerichtet.
Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher,
dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht auf die Bedienelemente auf der Instrumenten-
tafel haben.
●Der SRS-Beifahrerairbag wird ebenfalls mit erheblicher Wucht ausgelöst und
kann tödliche oder schwere Verletzun- gen verursachen, besonders wenn sich der Beifahrer sehr nah am Airbag befin-
det. Der Beifahrersitz sollte so weit wie möglich vom Airbag entfernt sein, und die Rückenlehne sollte dabei so geneigt
sein, dass der Beifahrer aufrecht sitzt.
●Falsch platzierte und/oder unzureichend gesicherte Säuglinge und Kinder kön-
nen beim Auslösen eines Airbags schwer oder tödlich verletzt werden. Säuglinge und Kinder, die zum Anlegen
eines Sicherheitsgurts noch zu klein sind, müssen ordnungsgemäß in einem Kindersitz gesichert werden. Toyota
empfiehlt ausdrücklich, Säuglinge und Kinder grundsätzlich auf den Rücksitzen unterzubringen und ordnungsgemäß zu
sichern. Die Rücksitze sind für Säug- linge und Kinder sicherer als der Beifah-rersitz. ( S.54)

47
1

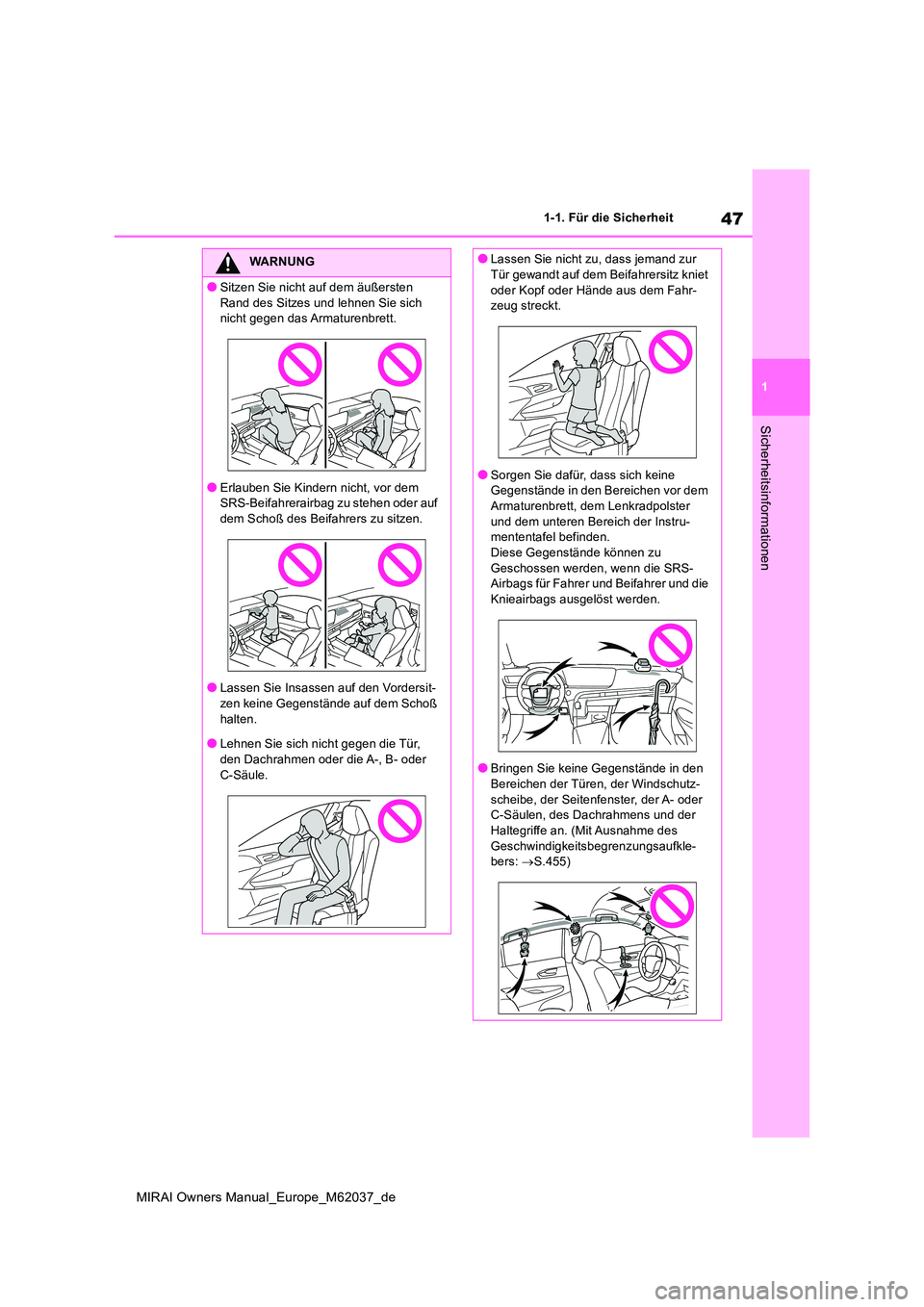

MIRAI Owners Manual_Europe_M62037_de
1-1. Für die Sicherheit
Sicherheitsinformationen
WARNUNG
●Sitzen Sie nicht auf dem äußersten
Rand des Sitzes und lehnen Sie sich nicht gegen das Armaturenbrett.
●Erlauben Sie Kindern nicht, vor dem SRS-Beifahrerairbag zu stehen oder auf dem Schoß des Beifahrers zu sitzen.
●Lassen Sie Insassen auf den Vordersit-zen keine Gegenstände auf dem Schoß
halten.
●Lehnen Sie sich nicht gegen die Tür,
den Dachrahmen oder die A-, B- oder C-Säule.
●Lassen Sie nicht zu, dass jemand zur Tür gewandt auf dem Beifahrersitz kniet
oder Kopf oder Hände aus dem Fahr- zeug streckt.
●Sorgen Sie dafür, dass sich keine Gegenstände in den Bereichen vor dem Armaturenbrett, dem Lenkradpolster
und dem unteren Bereich der Instru- mententafel befinden.Diese Gegenstände können zu
Geschossen werden, wenn die SRS- Airbags für Fahrer und Beifahrer und die Knieairbags ausgelöst werden.
●Bringen Sie keine Gegenstände in den Bereichen der Türen, der Windschutz-
scheibe, der Seitenfenster, der A- oder C-Säulen, des Dachrahmens und der Haltegriffe an. (Mit Ausnahme des
Geschwindigkeitsbegrenzungsaufkle- bers: S.455)

48

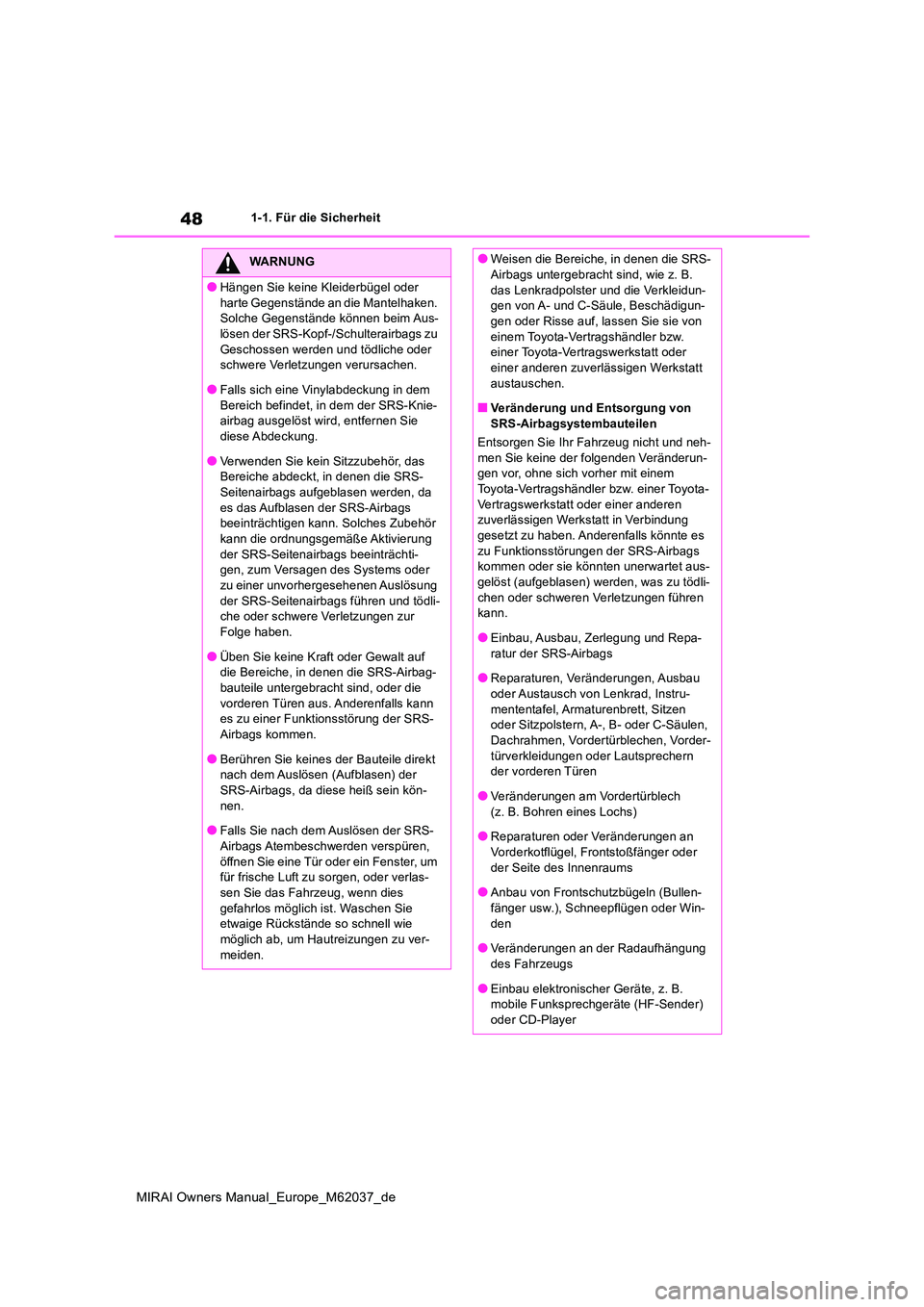

MIRAI Owners Manual_Europe_M62037_de
1-1. Für die Sicherheit
WARNUNG
●Hängen Sie keine Kleiderbügel oder
harte Gegenstände an die Mantelhaken. Solche Gegenstände können beim Aus-lösen der SRS-Kopf-/Schulterairbags zu
Geschossen werden und tödliche oder schwere Verletzungen verursachen.
●Falls sich eine Vinylabdeckung in dem
Bereich befindet, in dem der SRS-Knie- airbag ausgelöst wird, entfernen Sie diese Abdeckung.
●Verwenden Sie kein Sitzzubehör, das Bereiche abdeckt, in denen die SRS-Seitenairbags aufgeblasen werden, da
es das Aufblasen der SRS-Airbags beeinträchtigen kann. Solches Zubehör kann die ordnungsgemäße Aktivierung
der SRS-Seitenairbags beeinträchti- gen, zum Versagen des Systems oder zu einer unvorhergesehenen Auslösung
der SRS-Seitenairbags führen und tödli- che oder schwere Verletzungen zur Folge haben.
●Üben Sie keine Kraft oder Gewalt auf die Bereiche, in denen die SRS-Airbag-bauteile untergebracht sind, oder die
vorderen Türen aus. Anderenfalls kann es zu einer Funktionsstörung der SRS-
Airbags kommen.
●Berühren Sie keines der Bauteile direkt nach dem Auslösen (Aufblasen) der
SRS-Airbags, da diese heiß sein kön- nen.
●Falls Sie nach dem Auslösen der SRS-
Airbags Atembeschwerden verspüren, öffnen Sie eine Tür oder ein Fenster, um für frische Luft zu sorgen, oder verlas-
sen Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Waschen Sie etwaige Rückstände so schnell wie
möglich ab, um Hautreizungen zu ver- meiden.
●Weisen die Bereiche, in denen die SRS-Airbags untergebracht sind, wie z. B.
das Lenkradpolster und die Verkleidun- gen von A- und C-Säule, Beschädigun-gen oder Risse auf, lassen Sie sie von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
austauschen.
■Veränderung und Entsorgung von SRS-Airbagsystembauteilen
Entsorgen Sie Ihr Fahrzeug nicht und neh-
men Sie keine der folgenden Veränderun- gen vor, ohne sich vorher mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung gesetzt zu haben. Anderenfalls könnte es
zu Funktionsstörungen der SRS-Airbags kommen oder sie könnten unerwartet aus-gelöst (aufgeblasen) werden, was zu tödli-
chen oder schweren Verletzungen führen kann.
●Einbau, Ausbau, Zerlegung und Repa-
ratur der SRS-Airbags
●Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instru-
mententafel, Armaturenbrett, Sitzen oder Sitzpolstern, A-, B- oder C-Säulen, Dachrahmen, Vordertürblechen, Vorder-
türverkleidungen oder Lautsprechern der vorderen Türen
●Veränderungen am Vordertürblech
(z. B. Bohren eines Lochs)
●Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder
der Seite des Innenraums
●Anbau von Frontschutzbügeln (Bullen- fänger usw.), Schneepflügen oder Win-
den
●Veränderungen an der Radaufhängung des Fahrzeugs
●Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender) oder CD-Player
