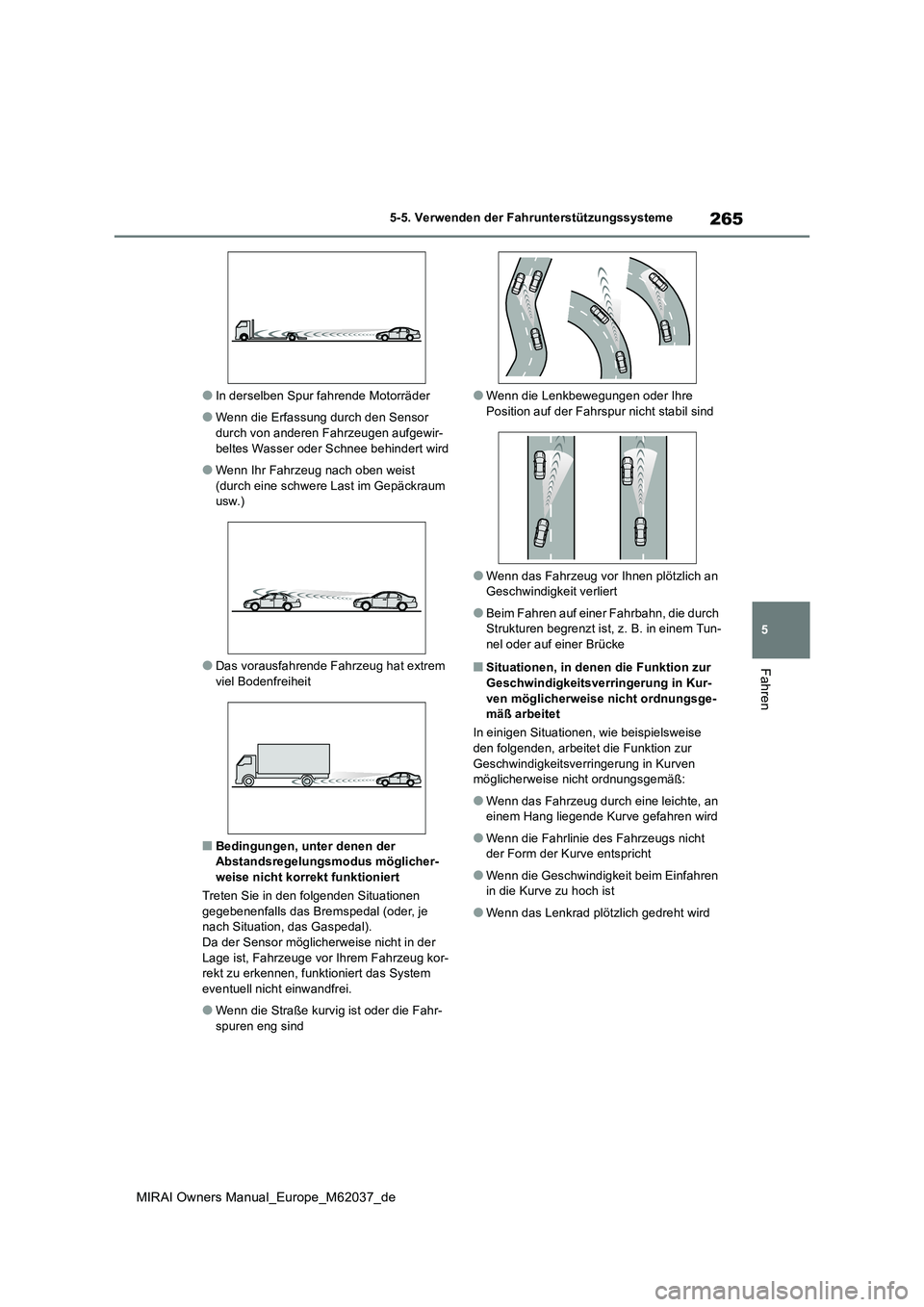

2020 TOYOTA MIRAI Betriebsanleitungen (in German)

265
5
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
●In derselben Spur fahrende Motorräder
●Wenn die Erfassung durch den Sensor
durch von anderen Fahrzeugen aufgewir- beltes Wasser oder Schnee behindert wird
●Wenn Ihr Fahrzeug nach oben weist (durch eine schwere Last im Gepäckraum usw.)
●Das vorausfahrende Fahrzeug hat extrem viel Bodenfreiheit
■Bedingungen, unter denen der Abstandsregelungsmodus möglicher-
weise nicht korrekt funktioniert
Treten Sie in den folgenden Situationen gegebenenfalls das Bremspedal (oder, je nach Situation, das Gaspedal).
Da der Sensor möglicherweise nicht in der Lage ist, Fahrzeuge vor Ihrem Fahrzeug kor-rekt zu erkennen, funktioniert das System
eventuell nicht einwandfrei.
●Wenn die Straße kurvig ist oder die Fahr-
spuren eng sind
●Wenn die Lenkbewegungen oder Ihre Position auf der Fahrspur nicht stabil sind
●Wenn das Fahrzeug vor Ihnen plötzlich an Geschwindigkeit verliert
●Beim Fahren auf einer Fahrbahn, die durch Strukturen begrenzt ist, z. B. in einem Tun-nel oder auf einer Brücke
■Situationen, in denen die Funktion zur
Geschwindigkeitsverringerung in Kur- ven möglicherweise nicht ordnungsge-mäß arbeitet
In einigen Situationen, wie beispielsweise
den folgenden, arbeitet die Funktion zur Geschwindigkeitsverringerung in Kurven möglicherweise nicht ordnungsgemäß:
●Wenn das Fahrzeug durch eine leichte, an einem Hang liegende Kurve gefahren wird
●Wenn die Fahrlinie des Fahrzeugs nicht der Form der Kurve entspricht
●Wenn die Geschwindigkeit beim Einfahren in die Kurve zu hoch ist
●Wenn das Lenkrad plötzlich gedreht wird

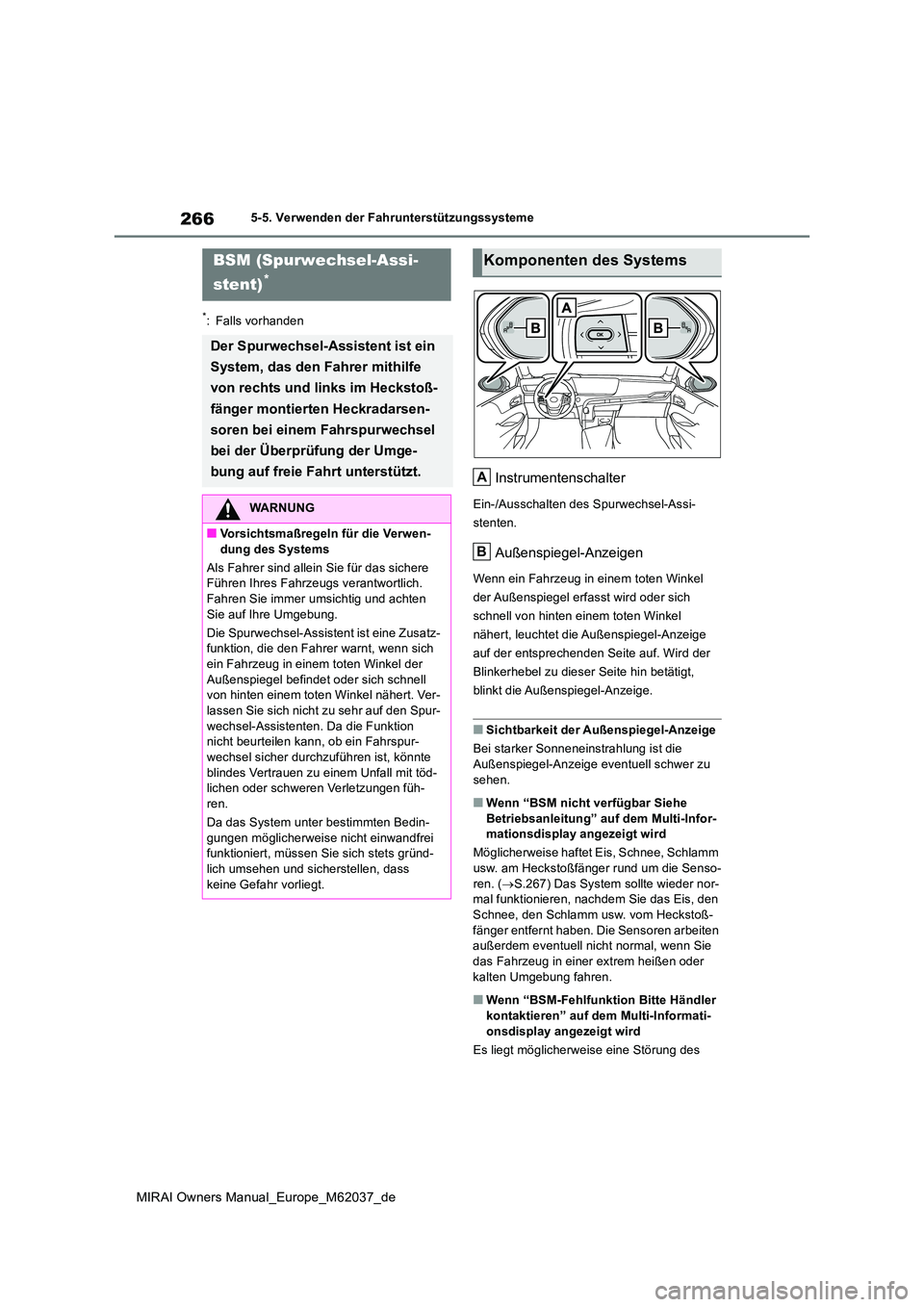

266
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
Instrumentenschalter
Ein-/Ausschalten des Spurwechsel-Assi-
stenten.
Außenspiegel-Anzeigen
Wenn ein Fahrzeug in einem toten Winkel
der Außenspiegel erfasst wird oder sich
schnell von hinten einem toten Winkel
nähert, leuchtet die Außenspiegel-Anzeige
auf der entsprechenden Seite auf. Wird der
Blinkerhebel zu dieser Seite hin betätigt,
blinkt die Außenspiegel-Anzeige.
■Sichtbarkeit der Außenspiegel-Anzeige
Bei starker Sonneneinstrahlung ist die Außenspiegel-Anzeige eventuell schwer zu
sehen.
■Wenn “BSM nicht verfügbar Siehe Betriebsanleitung” auf dem Multi-Infor-mationsdisplay angezeigt wird
Möglicherweise haftet Eis, Schnee, Schlamm
usw. am Heckstoßfänger rund um die Senso- ren. ( S.267) Das System sollte wieder nor- mal funktionieren, nachdem Sie das Eis, den
Schnee, den Schlamm usw. vom Heckstoß- fänger entfernt haben. Die Sensoren arbeiten außerdem eventuell nicht normal, wenn Sie
das Fahrzeug in einer extrem heißen oder kalten Umgebung fahren.
■Wenn “BSM-Fehlfunktion Bitte Händler kontaktieren” auf dem Multi-Informati-
onsdisplay angezeigt wird
Es liegt möglicherweise eine Störung des
BSM (Spurwechsel-Assi-
stent)*
Der Spurwechsel-Assistent ist ein
System, das den Fahrer mithilfe
von rechts und links im Heckstoß-
fänger montierten Heckradarsen-
soren bei einem Fahrspurwechsel
bei der Überprüfung der Umge-
bung auf freie Fahrt unterstützt.
WARNUNG
■Vorsichtsmaßregeln für die Verwen- dung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die Spurwechsel-Assistent ist eine Zusatz- funktion, die den Fahrer warnt, wenn sich
ein Fahrzeug in einem toten Winkel der Außenspiegel befindet oder sich schnell von hinten einem toten Winkel nähert. Ver-
lassen Sie sich nicht zu sehr auf den Spur- wechsel-Assistenten. Da die Funktion nicht beurteilen kann, ob ein Fahrspur-
wechsel sicher durchzuführen ist, könnte blindes Vertrauen zu einem Unfall mit töd-lichen oder schweren Verletzungen füh-
ren.
Da das System unter bestimmten Bedin- gungen möglicherweise nicht einwandfrei funktioniert, müssen Sie sich stets gründ-
lich umsehen und sicherstellen, dass keine Gefahr vorliegt.
Komponenten des Systems
A
B

267
5
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Sensors oder ein Spannungsproblem vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer- den. ( S.488)
■Zertifizierung
 S.573
WARNUNG
■So stellen Sie sicher, dass das System ordnungsgemäß arbeiten kann
Die Sensoren des Spurwechsel-Assisten-
ten befinden sich jeweils rechts und links hinter dem Heckstoßfänger. Beachten Sie Folgendes, um die einwandfreie Funktion
des Spurwechsel-Assistenten zu gewähr- leisten.
●Halten Sie die Sensoren und die umge-benden Bereiche auf dem Heckstoßfän-
ger stets sauber.
Wenn ein Sensor oder der umgebende
Bereich auf dem Heckstoßfänger ver-
schmutzt oder mit Schnee bedeckt ist,
arbeitet der Spurwechsel-Assistent mögli-
cherweise nicht und eine Warnmeldung
( S.266) wird angezeigt. Beseitigen Sie
in diesem Fall den Schmutz bzw. Schnee
und fahren Sie das Fahrzeug bei erfüllten
Betriebsbedingungen für die BSM-Funk-
tion ( S.269) ca. 10 Minuten lang. Wenn
die Warnmeldung nicht erlischt, lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt überprüfen.
●Bringen Sie keine Zubehörteile, Aufkle- ber (auch keine durchsichtigen Aufkle-
ber), kein Aluminiumband usw. an einem Sensor oder dem umgebenden Bereich auf dem Heckstoßfänger an.
●Setzen Sie den Sensor und den umge-benden Bereich auf dem Heckstoßfän-ger keinen starken Stößen aus.
Wird die Position eines Sensors auch nur geringfügig verändert, kann es zu einer Funktionsstörung des Systems
kommen und Fahrzeuge können even- tuell nicht mehr einwandfrei erfasst wer-den. Lassen Sie Ihr Fahrzeug in den
folgenden Situationen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt über- prüfen.

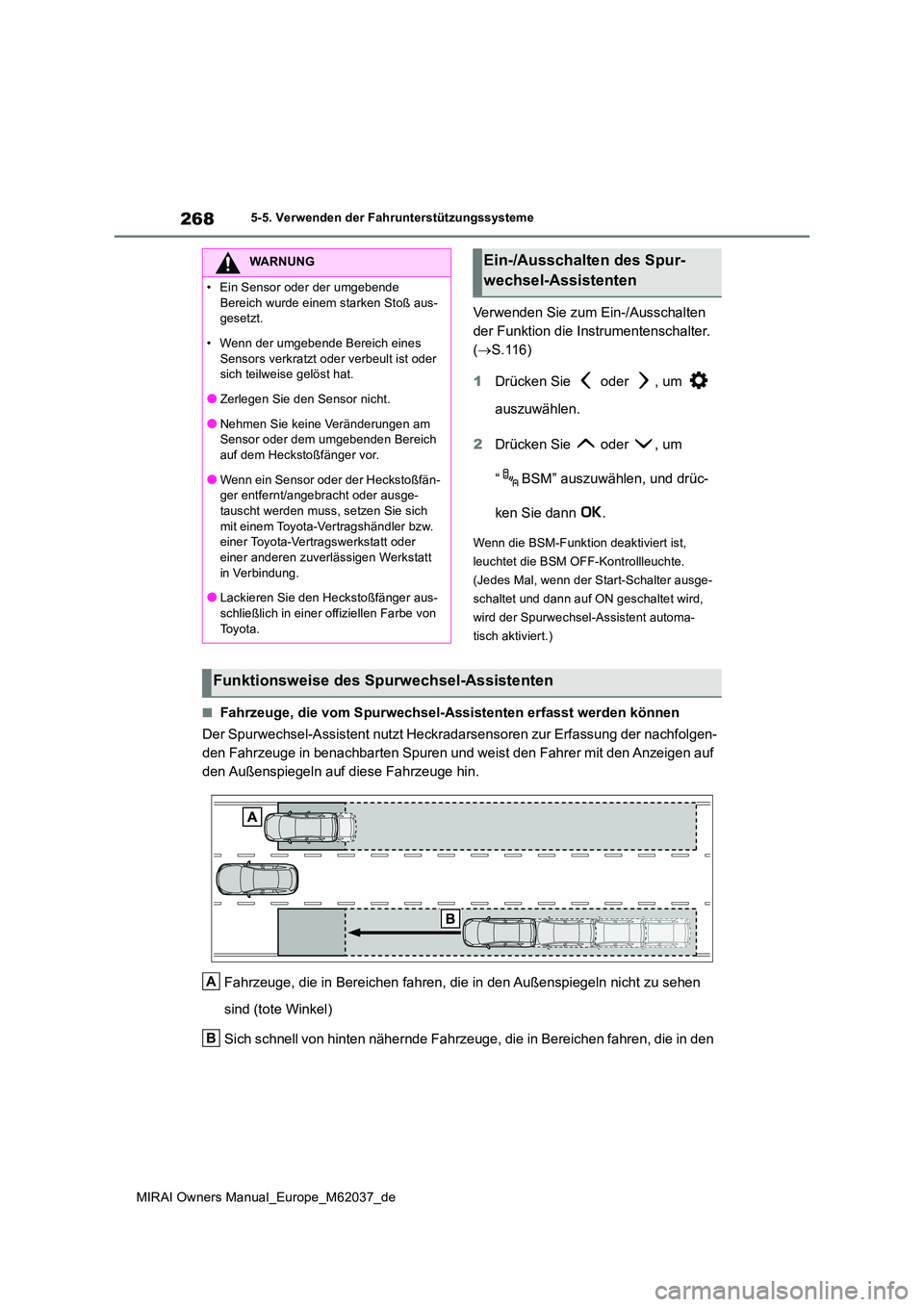

268
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Verwenden Sie zum Ein-/Ausschalten
der Funktion die Instrumentenschalter.
( S.116)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
“ BSM” auszuwählen, und drüc-
ken Sie dann .
Wenn die BSM-Funktion deaktiviert ist,
leuchtet die BSM OFF-Kontrollleuchte.
(Jedes Mal, wenn der Start-Schalter ausge-
schaltet und dann auf ON geschaltet wird,
wird der Spurwechsel-Assistent automa-
tisch aktiviert.)
■Fahrzeuge, die vom Spurwechsel-Assistenten erfasst werden können
Der Spurwechsel-Assistent nutzt Heckradarsensoren zur Erfassung der nachfolgen-
den Fahrzeuge in benachbarten Spuren und weist den Fahrer mit den Anzeigen auf
den Außenspiegeln auf diese Fahrzeuge hin.
Fahrzeuge, die in Bereichen fahren, die in den Außenspiegeln nicht zu sehen
sind (tote Winkel)
Sich schnell von hinten nähernde Fahrzeuge, die in Bereichen fahren, die in den
WARNUNG
• Ein Sensor oder der umgebende
Bereich wurde einem starken Stoß aus- gesetzt.
• Wenn der umgebende Bereich eines
Sensors verkratzt oder verbeult ist oder sich teilweise gelöst hat.
●Zerlegen Sie den Sensor nicht.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich auf dem Heckstoßfänger vor.
●Wenn ein Sensor oder der Heckstoßfän-ger entfernt/angebracht oder ausge-tauscht werden muss, setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
●Lackieren Sie den Heckstoßfänger aus- schließlich in einer offiziellen Farbe von
Toyota.
Ein-/Ausschalten des Spur-
wechsel-Assistenten
Funktionsweise des Spurwechsel-Assistenten
A
B

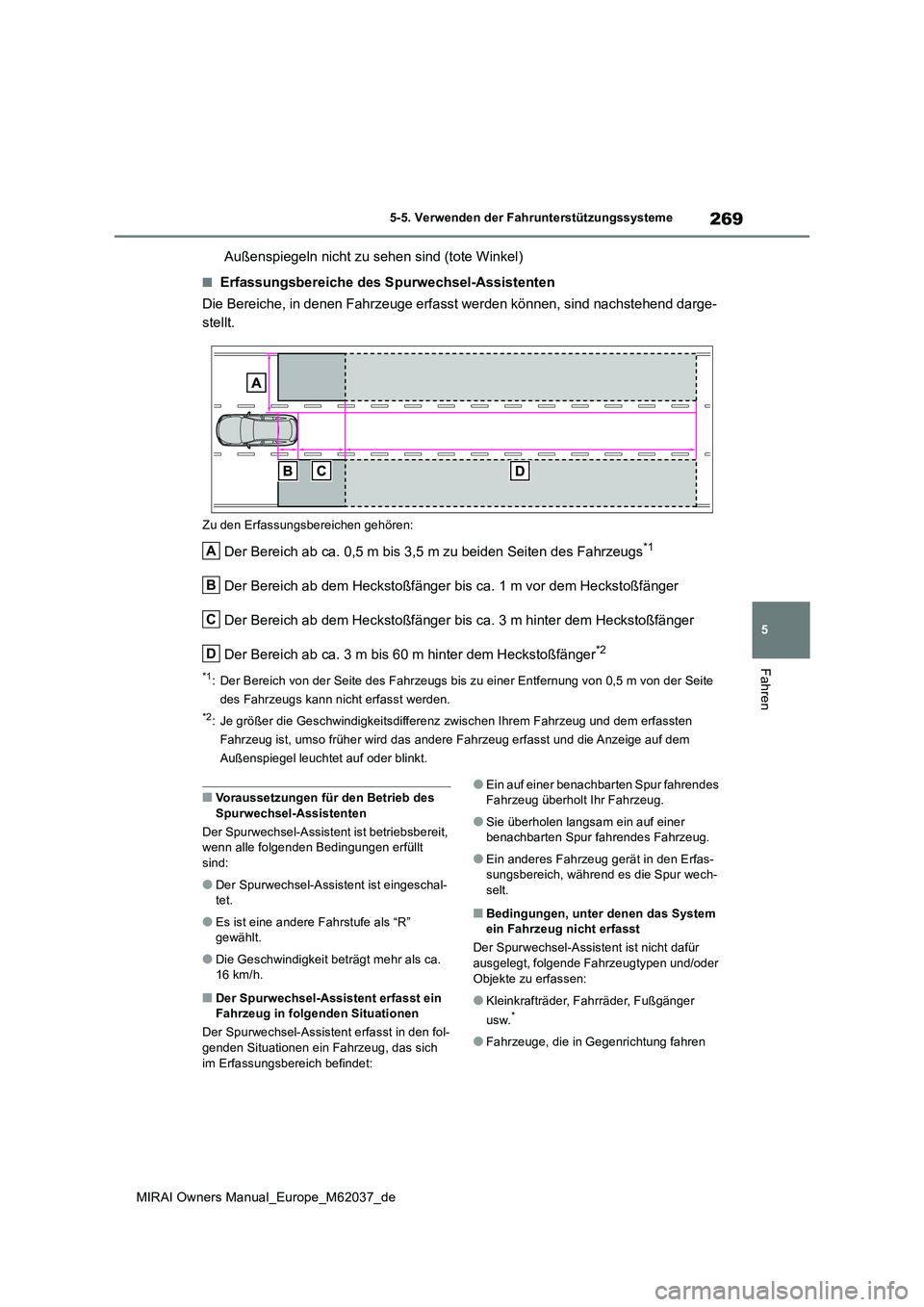

269
5
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Außenspiegeln nicht zu sehen sind (tote Winkel)
■Erfassungsbereiche des Spurwechsel-Assistenten
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend darge-
stellt.
Zu den Erfassungsbereichen gehören:
Der Bereich ab ca. 0,5 m bis 3,5 m zu beiden Seiten des Fahrzeugs*1
Der Bereich ab dem Heckstoßfänger bis ca. 1 m vor dem Heckstoßfänger
Der Bereich ab dem Heckstoßfänger bis ca. 3 m hinter dem Heckstoßfänger
Der Bereich ab ca. 3 m bis 60 m hinter dem Heckstoßfänger*2
*1: Der Bereich von der Seite des Fahrzeugs bis zu einer Entfernung von 0,5 m von der Seite
des Fahrzeugs kann nicht erfasst werden.
*2: Je größer die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem erfassten
Fahrzeug ist, umso früher wird das andere F ahrzeug erfasst und die Anzeige auf dem
Außenspiegel leuchtet auf oder blinkt.
■Voraussetzungen für den Betrieb des Spurwechsel-Assistenten
Der Spurwechsel-Assistent ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt
sind:
●Der Spurwechsel-Assistent ist eingeschal- tet.
●Es ist eine andere Fahrstufe als “R” gewählt.
●Die Geschwindigkeit beträgt mehr als ca. 16 km/h.
■Der Spurwechsel-Assistent erfasst ein Fahrzeug in folgenden Situationen
Der Spurwechsel-Assistent erfasst in den fol-
genden Situationen ein Fahrzeug, das sich im Erfassungsbereich befindet:
●Ein auf einer benachbar ten Spur fahrendes Fahrzeug überholt Ihr Fahrzeug.
●Sie überholen langsam ein auf einer benachbarten Spur f ahrendes Fahrzeug.
●Ein anderes Fahrzeug gerät in den Erfas- sungsbereich, während es die Spur wech-
selt.
■Bedingungen, unter denen das System ein Fahrzeug nicht erfasst
Der Spurwechsel-Assistent ist nicht dafür ausgelegt, folgende Fahrzeugtypen und/oder
Objekte zu erfassen:
●Kleinkrafträder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die in Gegenrichtung fahren
A
B
C
D

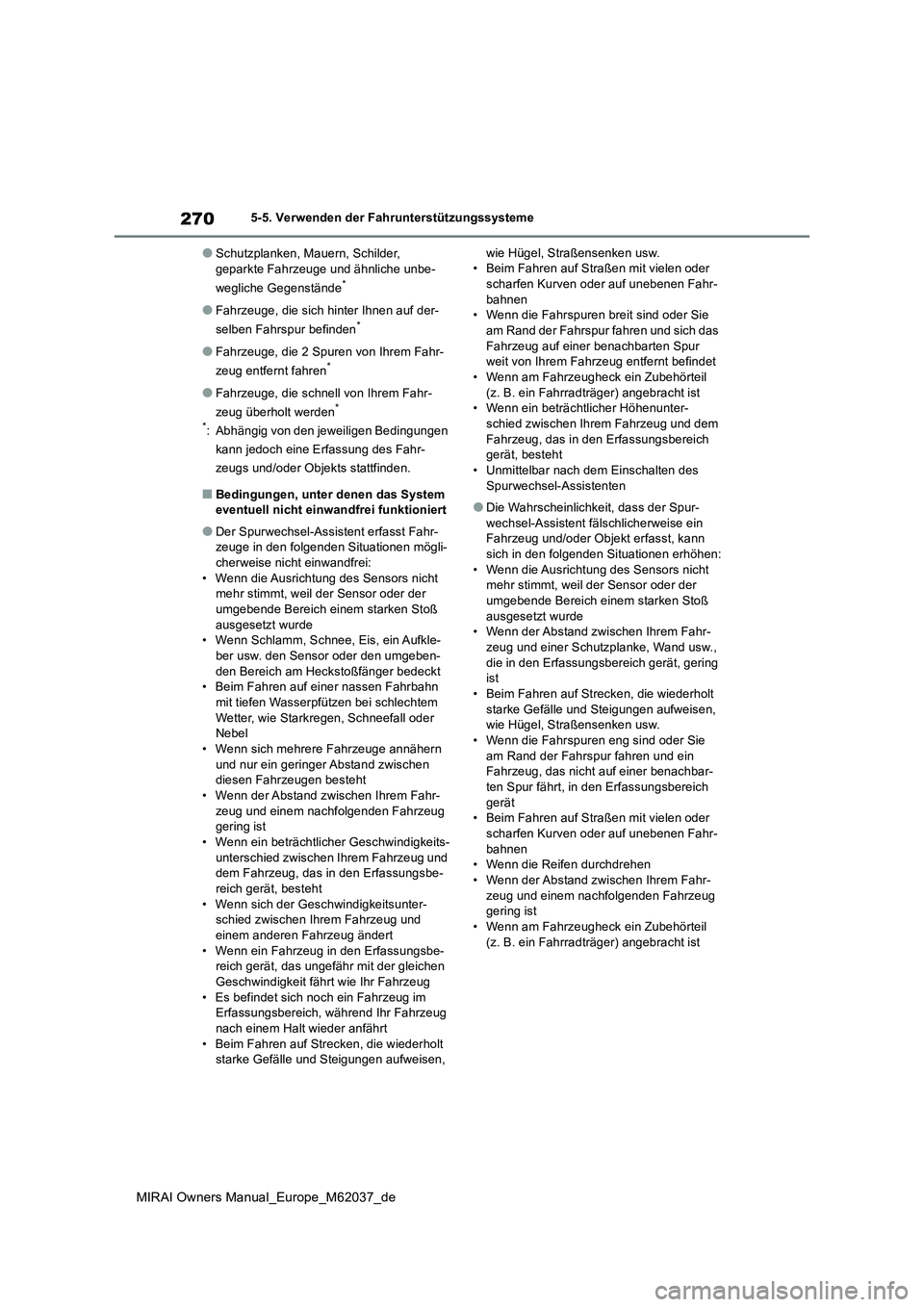

270
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
●Schutzplanken, Mauern, Schilder,
geparkte Fahrzeuge und ähnliche unbe-
wegliche Gegenstände*
●Fahrzeuge, die sich hinter Ihnen auf der-
selben Fahrspur befinden*
●Fahrzeuge, die 2 Spuren von Ihrem Fahr-
zeug entfernt fahren*
●Fahrzeuge, die schnell von Ihrem Fahr-
zeug überholt werden*
*: Abhängig von den jeweiligen Bedingungen
kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
■Bedingungen, unter denen das System eventuell nicht einwandfrei funktioniert
●Der Spurwechsel-Assistent erfasst Fahr-zeuge in den folgenden Situationen mögli-cherweise nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der umgebende Bereich einem starken Stoß
ausgesetzt wurde • Wenn Schlamm, Schnee, Eis, ein Aufkle-ber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt • Beim Fahren auf einer nassen Fahrbahn mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schneefall oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abstand zwischen diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einem nachfolgenden Fahrzeug gering ist
• Wenn ein beträchtlicher Geschwindigkeits- unterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erfassungsbe-
reich gerät, besteht • Wenn sich der Geschwindigkeitsunter-schied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert • Wenn ein Fahrzeug in den Erfassungsbe-reich gerät, das ungefähr mit der gleichen
Geschwindigkeit fährt wie Ihr Fahrzeug • Es befindet sich noch ein Fahrzeug im Erfassungsbereich, während Ihr Fahrzeug
nach einem Halt wieder anfährt • Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufweisen,
wie Hügel, Straßensenken usw. • Beim Fahren auf Straßen mit vielen oder scharfen Kurven oder auf unebenen Fahr-
bahnen • Wenn die Fahrspuren breit sind oder Sie am Rand der Fahrspur fahren und sich das
Fahrzeug auf einer benachbarten Spur weit von Ihrem Fahrzeug entfernt befindet• Wenn am Fahrzeugheck ein Zubehörteil
(z. B. ein Fahrradträger) angebracht ist • Wenn ein beträchtlicher Höhenunter-schied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erfassungsbereich gerät, besteht• Unmittelbar nach dem Einschalten des
Spurwechsel-Assistenten
●Die Wahrscheinlichkeit, dass der Spur-
wechsel-Assistent fälschlicherweise ein Fahrzeug und/oder Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der umgebende Bereich einem starken Stoß
ausgesetzt wurde • Wenn der Abstand zwischen Ihrem Fahr-zeug und einer Schutzplanke, Wand usw.,
die in den Erfassungsbereich gerät, gering ist• Beim Fahren auf Strecken, die wiederholt
starke Gefälle und Steigungen aufweisen, wie Hügel, Straßensenken usw.• Wenn die Fahrspuren eng sind oder Sie
am Rand der Fahrspur fahren und ein Fahrzeug, das nicht auf einer benachbar-ten Spur fährt, in den Erfassungsbereich
gerät • Beim Fahren auf Straßen mit vielen oder scharfen Kurven oder auf unebenen Fahr-
bahnen • Wenn die Reifen durchdrehen• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug gering ist• Wenn am Fahrzeugheck ein Zubehörteil
(z. B. ein Fahrradträger) angebracht ist

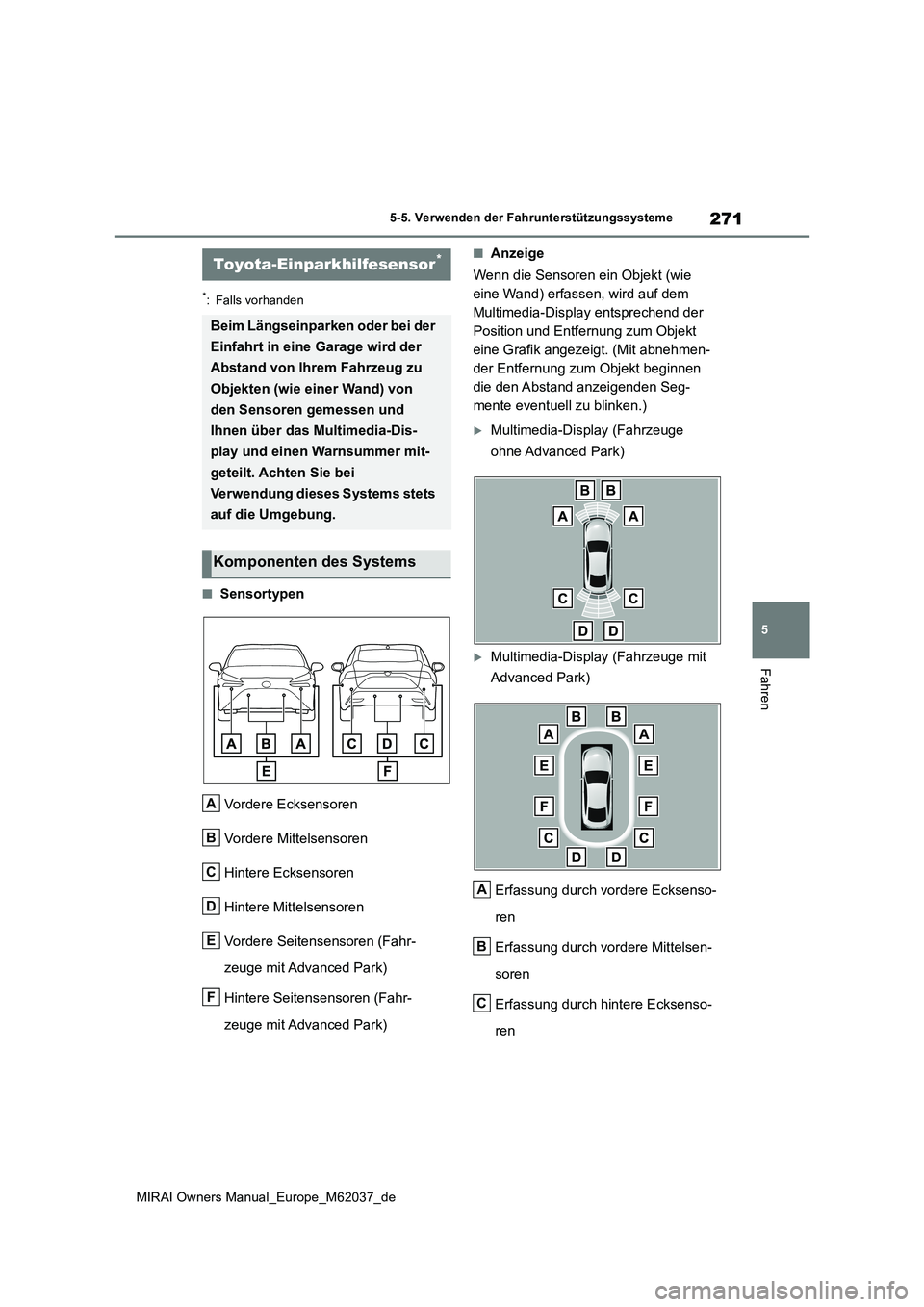

271
5
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
■Sensortypen
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren (Fahr-
zeuge mit Advanced Park)
Hintere Seitensensoren (Fahr-
zeuge mit Advanced Park)
■Anzeige
Wenn die Sensoren ein Objekt (wie
eine Wand) erfassen, wird auf dem
Multimedia-Display entsprechend der
Position und Entfernung zum Objekt
eine Grafik angezeigt. (Mit abnehmen-
der Entfernung zum Objekt beginnen
die den Abstand anzeigenden Seg-
mente eventuell zu blinken.)
Multimedia-Display (Fahrzeuge
ohne Advanced Park)
Multimedia-Display (Fahrzeuge mit
Advanced Park)
Erfassung durch vordere Ecksenso-
ren
Erfassung durch vordere Mittelsen-
soren
Erfassung durch hintere Ecksenso-
ren
Toyota-Einparkhilfesensor*
Beim Längseinparken oder bei der
Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu
Objekten (wie einer Wand) von
den Sensoren gemessen und
Ihnen über das Multimedia-Dis-
play und einen Warnsummer mit-
geteilt. Achten Sie bei
Verwendung dieses Systems stets
auf die Umgebung.
Komponenten des Systems
A
B
C
D
E
F
A
B
C

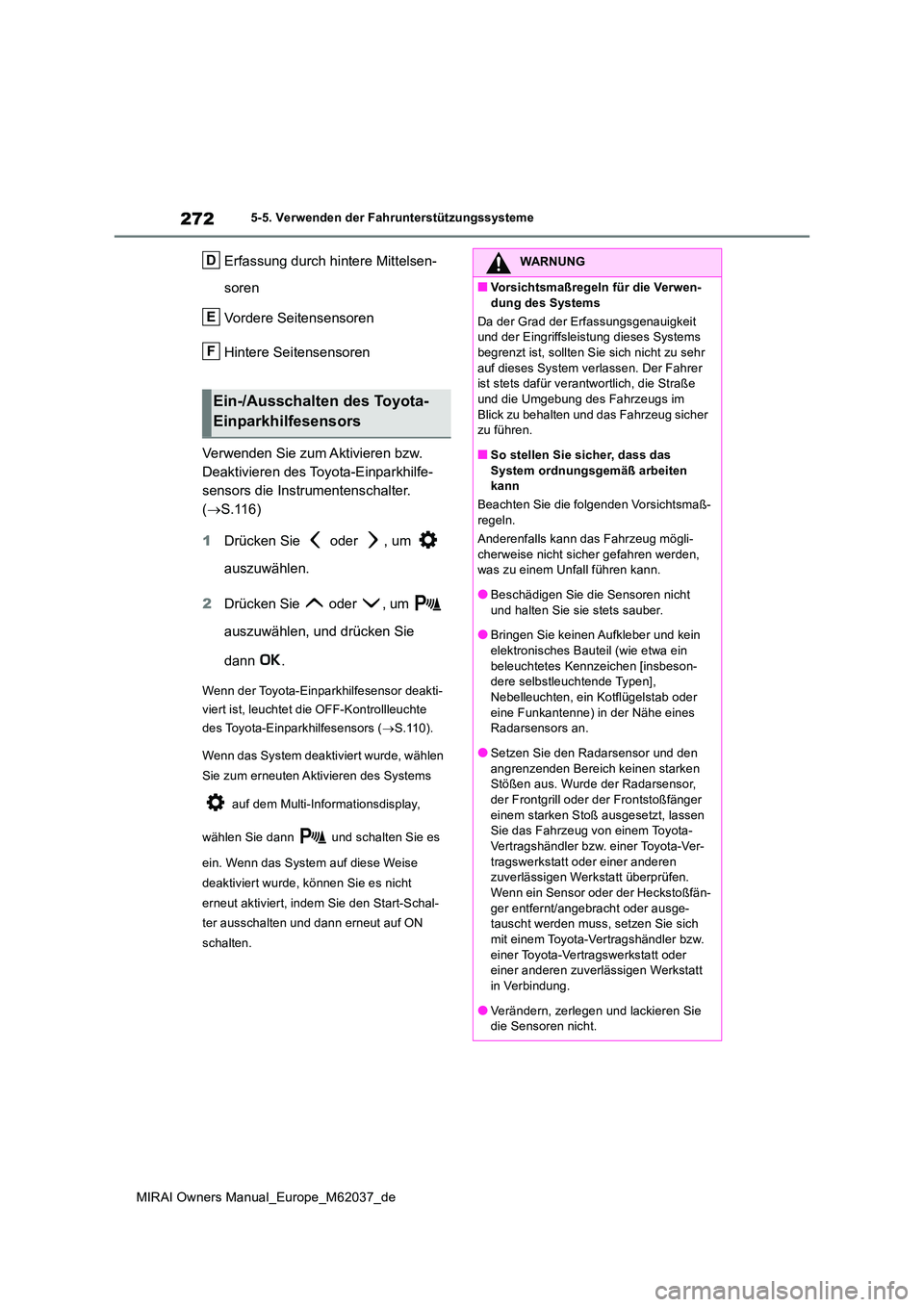

272
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Erfassung durch hintere Mittelsen-
soren
Vordere Seitensensoren
Hintere Seitensensoren
Verwenden Sie zum Aktivieren bzw.
Deaktivieren des Toyota-Einparkhilfe-
sensors die Instrumentenschalter.
( S.116)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen, und drücken Sie
dann .
Wenn der Toyota-Einparkhilfesensor deakti-
viert ist, leuchtet die OFF-Kontrollleuchte
des Toyota-Einparkhilfesensors ( S.110).
Wenn das System deaktiviert wurde, wählen
Sie zum erneuten Aktivieren des Systems
auf dem Multi-Informationsdisplay,
wählen Sie dann und schalten Sie es
ein. Wenn das System auf diese Weise
deaktiviert wurde, können Sie es nicht
erneut aktiviert, indem Sie den Start-Schal-
ter ausschalten und dann erneut auf ON
schalten.
Ein-/Ausschalten des Toyota-
Einparkhilfesensors
D
E
F
WARNUNG
■Vorsichtsmaßregeln für die Verwen-
dung des Systems
Da der Grad der Erfassungsgenauigkeit und der Eingriffsleistung dieses Systems begrenzt ist, sollten Sie sich nicht zu sehr
auf dieses System verlassen. Der Fahrer ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im
Blick zu behalten und das Fahrzeug sicher zu führen.
■So stellen Sie sicher, dass das
System ordnungsgemäß arbeiten kann
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann das Fahrzeug mögli-
cherweise nicht sic her gefahren werden, was zu einem Unfall führen kann.
●Beschädigen Sie die Sensoren nicht
und halten Sie sie stets sauber.
●Bringen Sie keinen Aufkleber und kein elektronisches Bauteil (wie etwa ein
beleuchtetes Kennzeichen [insbeson- dere selbstleuchtende Typen], Nebelleuchten, ein Kotflügelstab oder
eine Funkantenne) in der Nähe eines Radarsensors an.
●Setzen Sie den Radarsensor und den angrenzenden Bereich keinen starken Stößen aus. Wurde der Radarsensor,
der Frontgrill oder der Frontstoßfänger einem starken Stoß ausgesetzt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Wenn ein Sensor oder der Heckstoßfän- ger entfernt/angebracht oder ausge-tauscht werden muss, setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
●Verändern, zerlegen und lackieren Sie die Sensoren nicht.
