2020 TOYOTA MIRAI Betriebsanleitungen (in German)

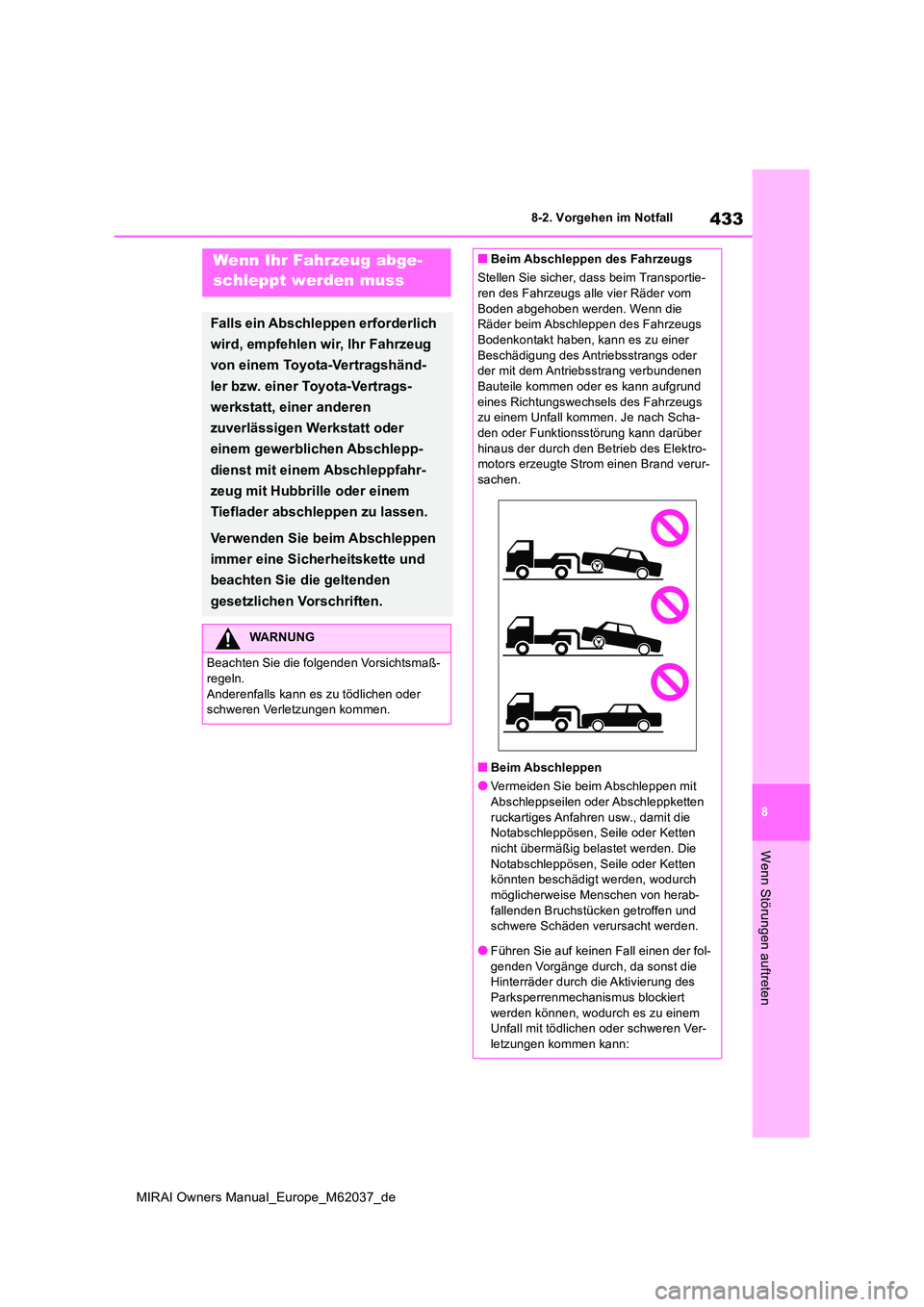

433
8
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
8-2.Vorg ehen im Notfa llWenn Ihr Fahrzeug abge-
schleppt werden muss
Falls ein Abschleppen erforderlich
wird, empfehlen wir, Ihr Fahrzeug
von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertrags-
werkstatt, einer anderen
zuverlässigen Werkstatt oder
einem gewerblichen Abschlepp-
dienst mit einem Abschleppfahr-
zeug mit Hubbrille oder einem
Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen
immer eine Sicherheitskette und
beachten Sie die geltenden
gesetzlichen Vorschriften.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
Stellen Sie sicher, dass beim Transportie- ren des Fahrzeugs alle vier Räder vom
Boden abgehoben werden. Wenn die Räder beim Abschleppen des Fahrzeugs Bodenkontakt haben, kann es zu einer
Beschädigung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen Bauteile kommen oder es kann aufgrund
eines Richtungswechsels des Fahrzeugs zu einem Unfall kommen. Je nach Scha-den oder Funktionsstörung kann darüber
hinaus der durch den Betrieb des Elektro- motors erzeugte Strom einen Brand verur-sachen.
■Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten
ruckartiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht übermäßig belastet werden. Die
Notabschleppösen, Seile oder Ketten könnten beschädigt werden, wodurch möglicherweise Menschen von herab-
fallenden Bruchstücken getroffen und schwere Schäden verursacht werden.
●Führen Sie auf keinen Fall einen der fol-
genden Vorgänge durch, da sonst die Hinterräder durch die Aktivierung des Parksperrenmechanismus blockiert
werden können, wodurch es zu einem Unfall mit tödlichen oder schweren Ver-letzungen kommen kann:

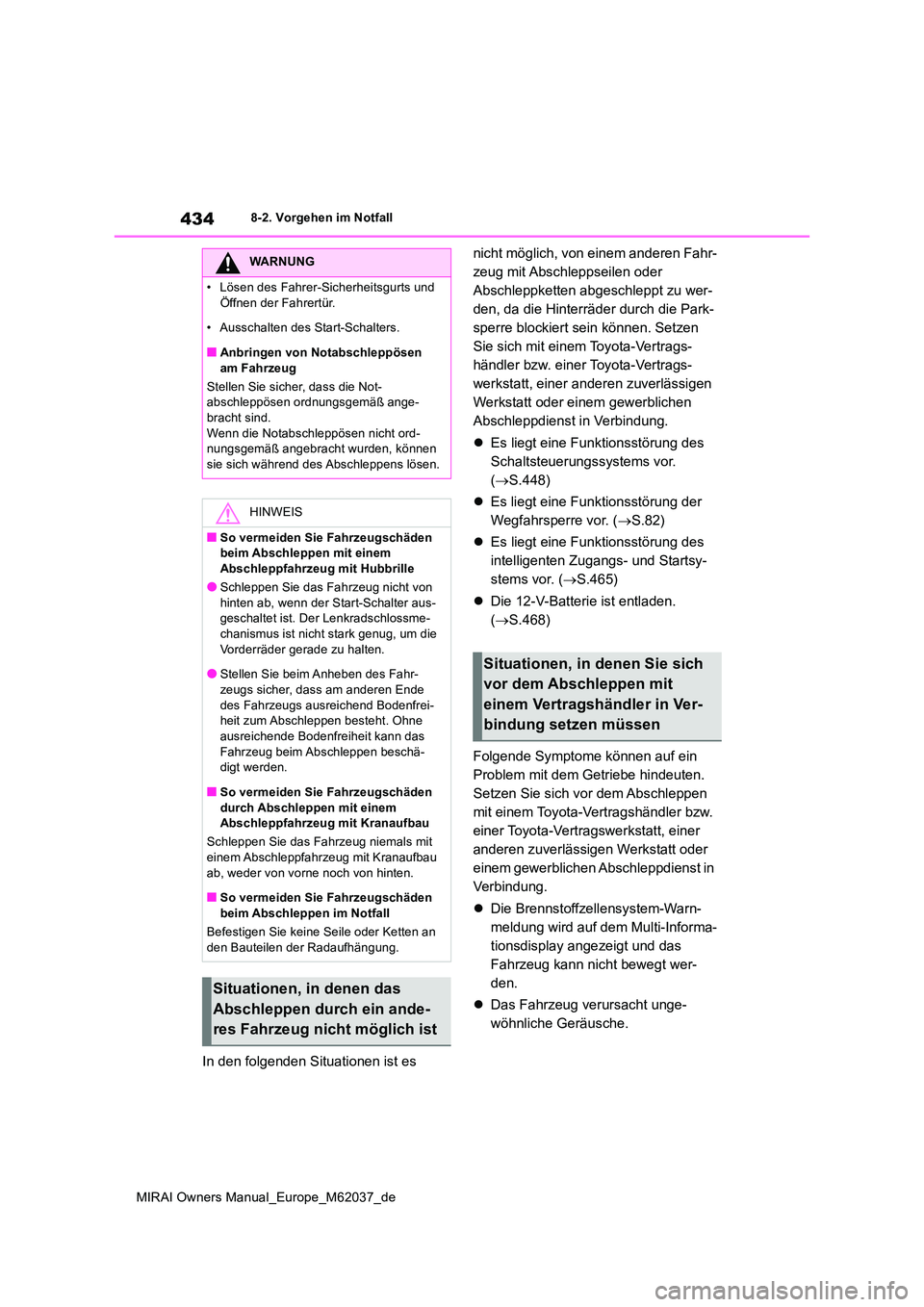

434
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
In den folgenden Situationen ist es
nicht möglich, von einem anderen Fahr-
zeug mit Abschleppseilen oder
Abschleppketten abgeschleppt zu wer-
den, da die Hinterräder durch die Park-
sperre blockiert sein können. Setzen
Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt, einer anderen zuverlässigen
Werkstatt oder einem gewerblichen
Abschleppdienst in Verbindung.
 Es liegt eine Funktionsstörung des
Schaltsteuerungssystems vor.
( S.448)
 Es liegt eine Funktionsstörung der
Wegfahrsperre vor. ( S.82)
 Es liegt eine Funktionsstörung des
intelligenten Zugangs- und Startsy-
stems vor. ( S.465)
 Die 12-V-Batterie ist entladen.
( S.468)
Folgende Symptome können auf ein
Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschleppen
mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt, einer
anderen zuverlässigen Werkstatt oder
einem gewerblichen Abschleppdienst in
Verbindung.
 Die Brennstoffzellensystem-Warn-
meldung wird auf dem Multi-Informa-
tionsdisplay angezeigt und das
Fahrzeug kann nicht bewegt wer-
den.
 Das Fahrzeug verursacht unge-
wöhnliche Geräusche.
WARNUNG
• Lösen des Fahrer-Sicherheitsgurts und
Öffnen der Fahrertür.
• Ausschalten des Start-Schalters.
■Anbringen von Notabschleppösen
am Fahrzeug
Stellen Sie sicher, dass die Not- abschleppösen ordnungsgemäß ange-bracht sind.
Wenn die Notabschleppösen nicht ord- nungsgemäß angebracht wurden, können sie sich während des Abschleppens lösen.
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
●Schleppen Sie das Fahrzeug nicht von
hinten ab, wenn der Start-Schalter aus- geschaltet ist. Der Lenkradschlossme-chanismus ist nicht stark genug, um die
Vorderräder gerade zu halten.
●Stellen Sie beim Anheben des Fahr- zeugs sicher, dass am anderen Ende
des Fahrzeugs ausreichend Bodenfrei- heit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann das
Fahrzeug beim Abschleppen beschä- digt werden.
■So vermeiden Sie Fahrzeugschäden
durch Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.
■So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie keine Seile oder Ketten an
den Bauteilen der Radaufhängung.
Situationen, in denen das
Abschleppen durch ein ande-
res Fahrzeug nicht möglich ist
Situationen, in denen Sie sich
vor dem Abschleppen mit
einem Vertragshändler in Ver-
bindung setzen müssen

435
8
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Vo r w ä r t s
Verwenden Sie einen Nachläufer unter
den Hinterrädern.
Rückwärts
Verwenden Sie einen Nachläufer unter
den Vorderrädern.
Verwenden Sie bei einem Transport
des Fahrzeugs mit einem Tieflader Rei-
fenzurrgurte. Informationen zum Rei-
fenverzurrverfahren finden Sie in der
Betriebsanleitung des Tiefladers.
Um zu verhindern, dass sich das Fahr-
zeug während des Transports bewegt,
betätigen Sie die Feststellbremse und
schalten Sie den Start-Schalter aus.
Ist in einem Notfall kein Abschleppwa-
gen verfügbar, kann Ihr Fahrzeug vor-
übergehend mit an den
Notabschleppösen sicher befestigten
Abschleppseilen oder Abschleppketten
abgeschleppt werden. Dies sollte nur
auf befestigten Straßen für kurze Strec-
ken und bei Geschwindigkeiten unter
30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und
Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs in einwandfreiem
Abschleppen mit einem
Abschleppfahrzeug mit Hub-
brille
HINWEIS
■Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Um Schäden an der Karosserie zu vermei- den, schleppen Sie das Fahrzeug nicht mit einem Abschleppfahrzeug mit Kranaufbau
ab.
Transport mit einem Tieflader
Abschleppen im Notfall

436

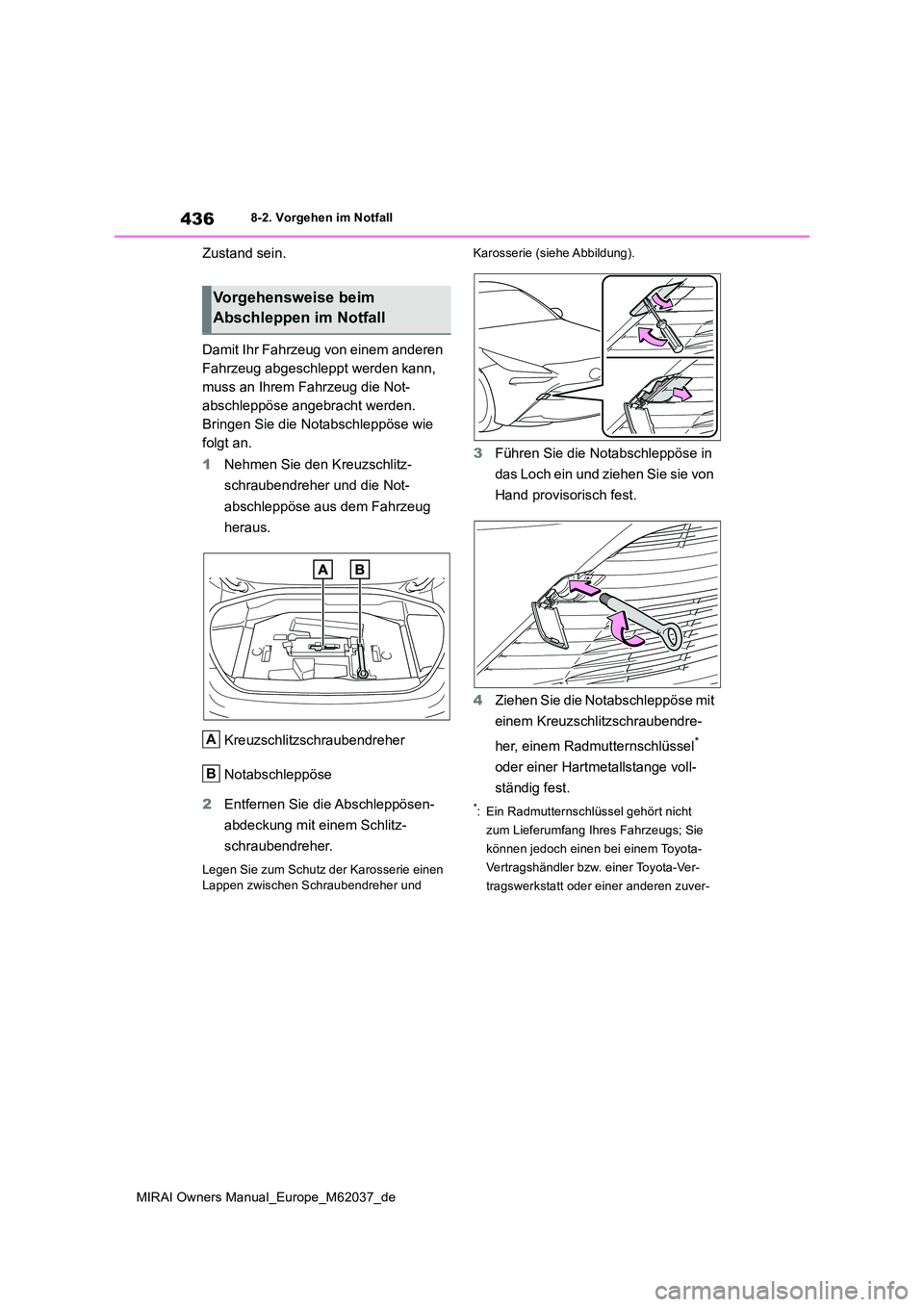

MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Zustand sein.
Damit Ihr Fahrzeug von einem anderen
Fahrzeug abgeschleppt werden kann,
muss an Ihrem Fahrzeug die Not-
abschleppöse angebracht werden.
Bringen Sie die Notabschleppöse wie
folgt an.
1 Nehmen Sie den Kreuzschlitz-
schraubendreher und die Not-
abschleppöse aus dem Fahrzeug
heraus.
Kreuzschlitzschraubendreher
Notabschleppöse
2 Entfernen Sie die Abschleppösen-
abdeckung mit einem Schlitz-
schraubendreher.
Legen Sie zum Schutz der Karosserie einen Lappen zwischen Schraubendreher und
Karosserie (siehe Abbildung).
3 Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie von
Hand provisorisch fest.
4 Ziehen Sie die Notabschleppöse mit
einem Kreuzschlitzschraubendre-
her, einem Radmutternschlüssel*
oder einer Hartmetallstange voll-
ständig fest.
*: Ein Radmutternschlüssel gehört nicht
zum Lieferumfang Ihres Fahrzeugs; Sie
können jedoch einen bei einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuver-
Vorgehensweise beim
Abschleppen im Notfall
A
B

437
8
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
lässigen Werkstatt erstehen.
5Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
6 Setzen Sie sich in das abzuschlep-
pende Fahrzeug und starten Sie
das Brennstoffzellensystem.
Wenn das Brennstoffzellensystem nicht
gestartet werden kann, schalten Sie den Start-Schalter auf ON.
7 Schalten Sie in Fahrstufe “N” und
lösen Sie die Feststellbremse.
Schalten Sie den Automatik-Modus aus.
( S.197)
■Beim Abschleppen
Bei ausgeschaltetem Brennstoffzellensy- stem arbeiten die Bremskraftverstärkung und die Servolenkung nicht, sodass der Kraftauf-
wand zum Bremsen und Lenken größer ist.
■Radmutternschlüssel
Sie können einen Radmutternschlüssel bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt erstehen.
■Vor dem Transportieren oder Abschlep- pen in Gebieten mit Temperaturen unter dem Gefrierpunkt
Aktivieren Sie die Wasserableitungsfunktion.
Anderenfalls kann das Brennstoffzellensy- stem einfrieren und das Fahrzeug möglicher- weise nicht gestartet werden. ( S.202)
Flüssigkeit tritt unter dem Fahrzeug
aus.
(Es ist normal, dass nach Benutzung
der Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder
ungleichmäßiger Profilabrieb
 Die Kühlmitteltemperatur-Warn-
leuchte blinkt oder leuchtet auf.
 Es sind Geräusche einer Wasser-
stoff-Leckage zu hören. ( S.100)
 Starkes Reifenquietschen bei Kur-
venfahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Andere Geräusche vom Brennstoff-
zellensystem
 Stottern oder unrunder Motorlauf
 Spürbarer Leistungsverlust
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich korrekt
eingestellt oder repariert werden.
Setzen Sie sich so bald wie mög-
lich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in
Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

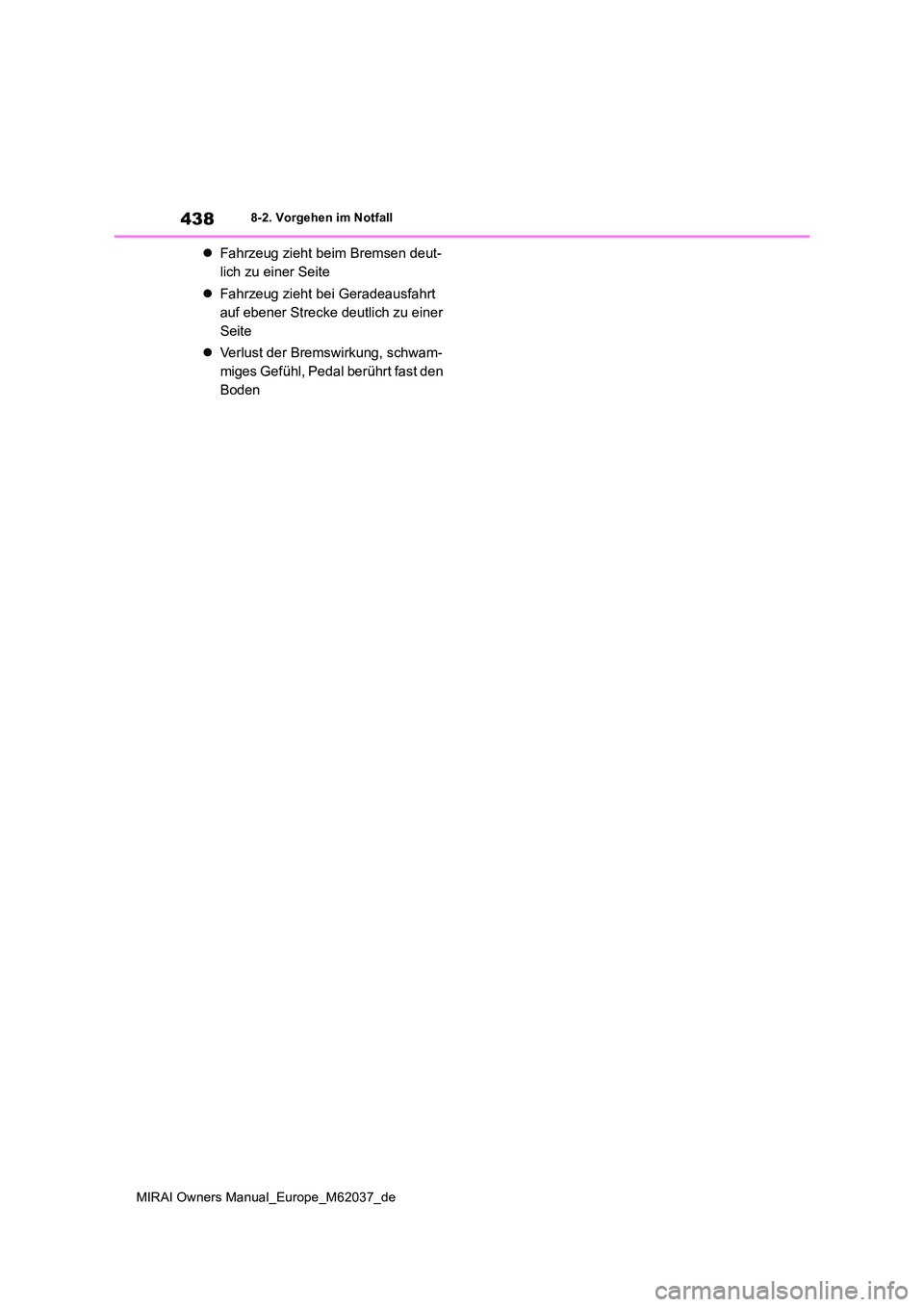

438
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Fahrzeug zieht beim Bremsen deut-
lich zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Strecke deutlich zu einer
Seite
 Verlust der Bremswirkung, schwam-
miges Gefühl, Pedal berührt fast den
Boden

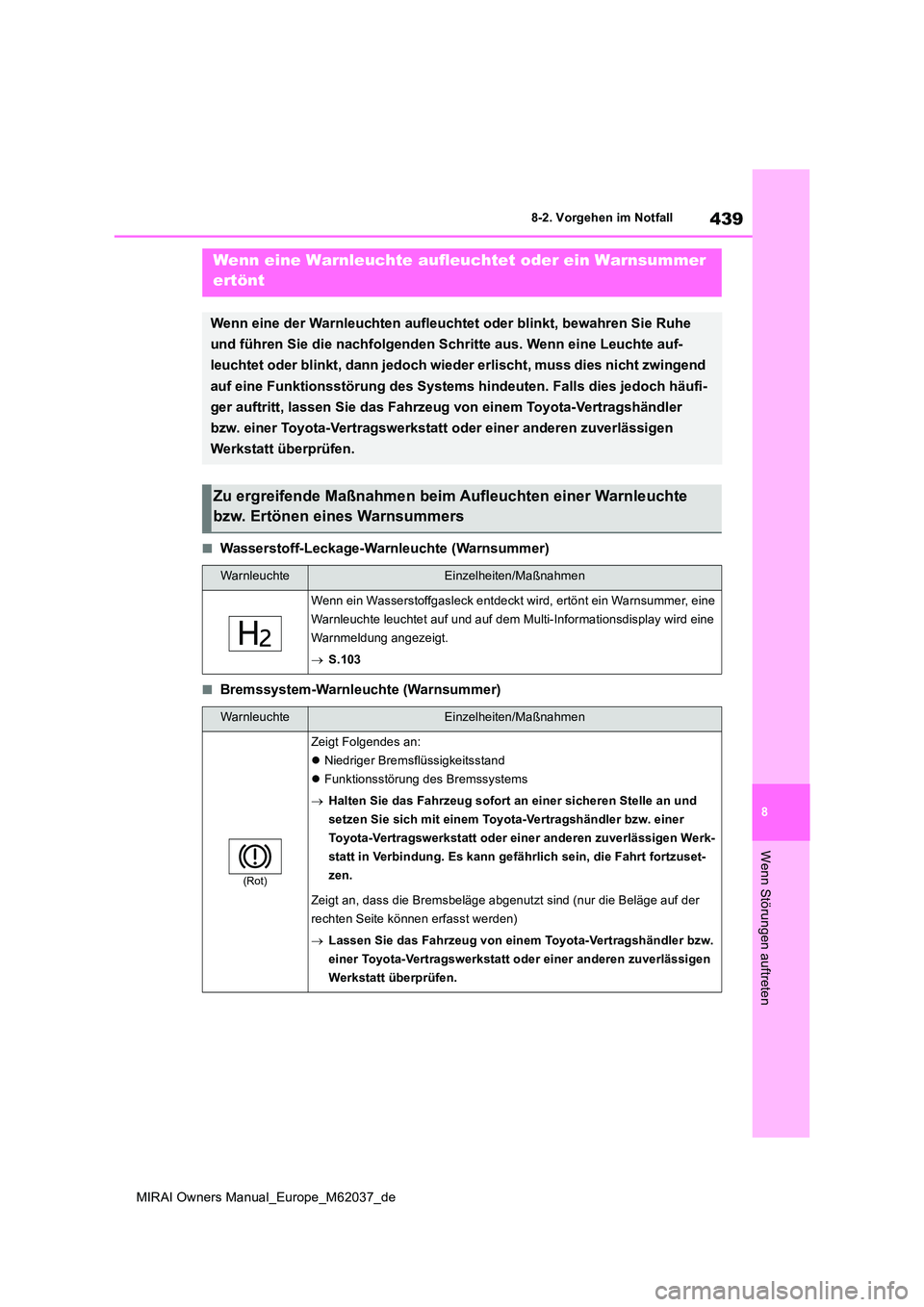

439
8
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Wasserstoff-Leckage-Warnleuchte (Warnsummer)
■Bremssystem-Warnleuchte (Warnsummer)
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jedoch häufi-
ger auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
Wenn ein Wasserstoffgasleck entdeckt wird, ertönt ein Warnsummer, eine
Warnleuchte leuchtet auf und auf dem Multi-Informationsdisplay wird eine
Warnmeldung angezeigt.
 S.103
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
Zeigt an, dass die Bremsbeläge abgenutzt sind (nur die Beläge auf der
rechten Seite können erfasst werden)
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.

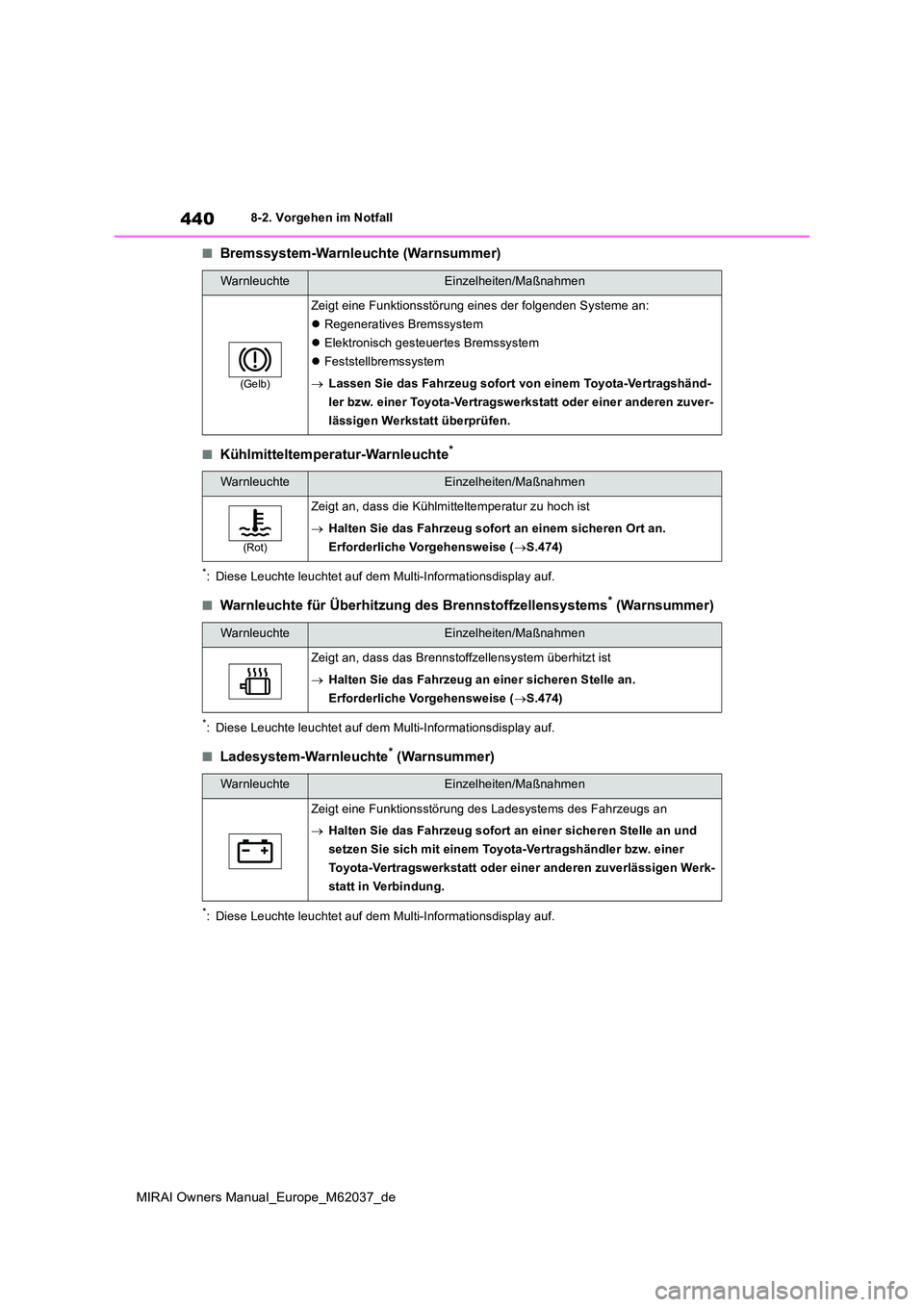

440
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
■Bremssystem-Warnleuchte (Warnsummer)
■Kühlmitteltemperatur-Warnleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
■Warnleuchte für Überhitzung des Brennstoffzellensystems* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
■Ladesystem-Warnleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 Regeneratives Bremssystem
 Elektronisch gesteuertes Bremssystem
 Feststellbremssystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt überprüfen.
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt an, dass die Kühlmitteltemperatur zu hoch ist
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an.
Erforderliche Vorgehensweise ( S.474)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass das Brennstoffzellensystem überhitzt ist
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Erforderliche Vorgehensweise ( S.474)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahrzeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
