2020 TOYOTA MIRAI Betriebsanleitungen (in German)

257
5
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Wenn Sie den Blinkerhebel betätigen und Ihr Fahrzeug auf die Überholspur lenken, während
Sie mit einer Geschwindigkeit von mindestens 80 km/h fahren, beschleunigt das Fahrzeug,
um Sie beim Überholen des vorausfahrenden Fahrzeugs zu unterstützen.
Welche Spur die Überholspur ist, bestimmt das System möglicherweise allein auf Basis der
Position des Lenkrads im Fahrz eug (also ob der Fahrer links oder rechts sitzt). Wenn Sie mit
dem Fahrzeug in eine Region fahren, in der sich die Überholspur auf der anderen Seite als in
der Region befindet, in der Sie üblicherwe ise fahren, dann kann es geschehen, dass das
Fahrzeug beschleunigt, wenn Sie den Blin kerhebel in die der Überholspur gegenüberliegende
Richtung bewegen. (Beispiel: Wenn Sie normalerweise in einer Region fahren, in der sich die
Überholspur rechts befindet, und Sie dann in eine R egion fahren, in der sich die Überholspur
links befindet, beschleunigt das Fahrzeug möglic herweise, wenn Sie den rechten Blinker set-
zen.)
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann kehrt das
System zum Fahren mit konstanter Geschwindigkeit zurück.
1 Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die dynamische Radar-Geschwindigkeitsregelung leuchtet
daraufhin auf und auf dem Multi-Informati- onsdisplay wird eine Meldung angezeigt. Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
Wenn Sie den Hauptschalter für die Geschwindigkeitsregelung mindestens 1,5 Sekunden lang gedrückt halten, schaltet
sich das System im Konstantgeschwindig-
keitsregelungsmodus ein. ( S.261)
“Radar bereit”
2 Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig- keitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der Sie beim Loslassen des
C
Einstellen der Geschwindig-
keit (Abstandsregelungsmo-
dus)
A

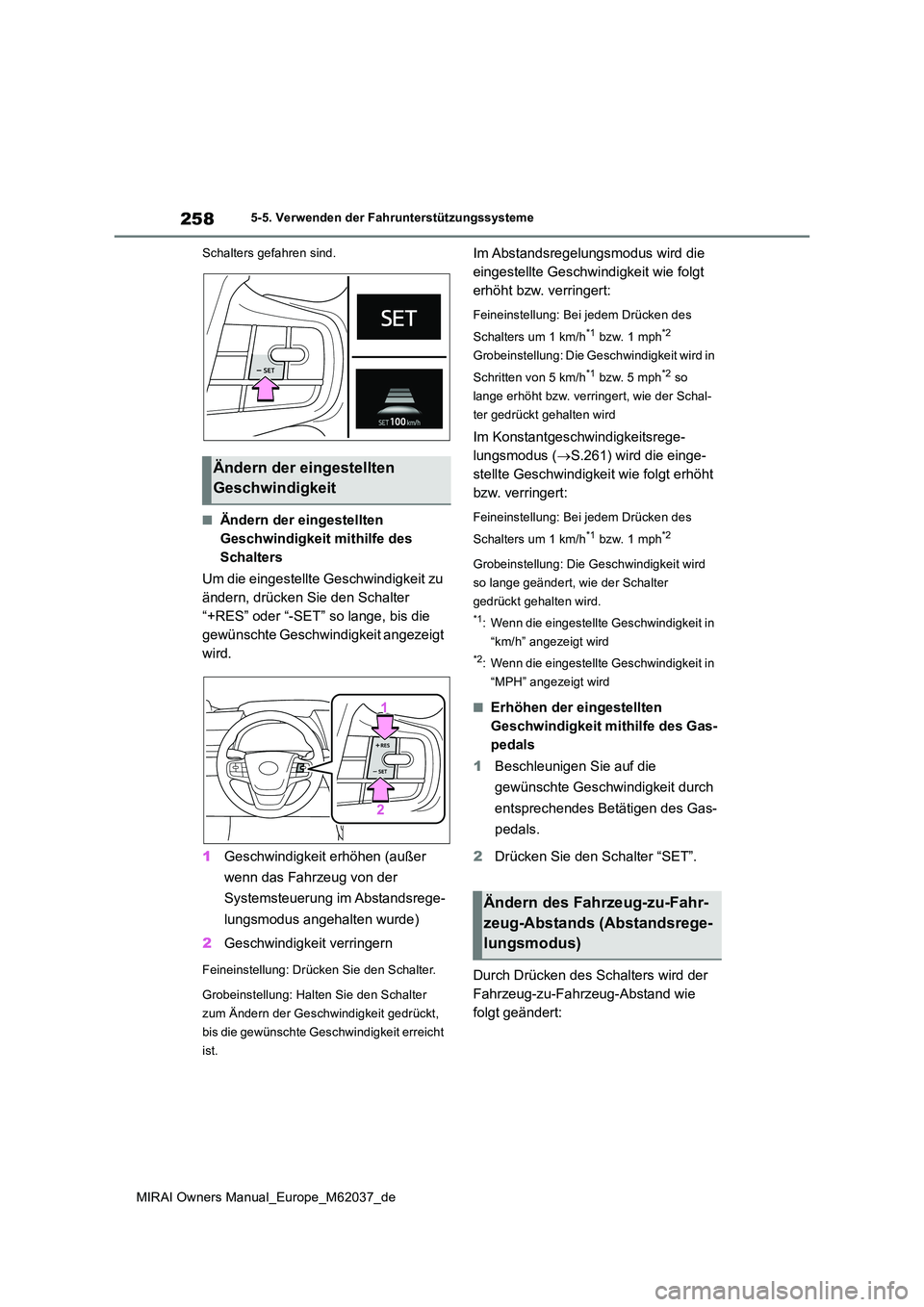

258
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Schalters gefahren sind.
■Ändern der eingestellten
Geschwindigkeit mithilfe des
Schalters
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET” so lange, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Geschwindigkeit erhöhen (außer
wenn das Fahrzeug von der
Systemsteuerung im Abstandsrege-
lungsmodus angehalten wurde)
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
Im Abstandsregelungsmodus wird die
eingestellte Geschwindigkeit wie folgt
erhöht bzw. verringert:
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird in
Schritten von 5 km/h*1 bzw. 5 mph*2 so
lange erhöht bzw. verringert, wie der Schal-
ter gedrückt gehalten wird
Im Konstantgeschwindigkeitsrege-
lungsmodus ( S.261) wird die einge-
stellte Geschwindigkeit wie folgt erhöht
bzw. verringert:
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird
so lange geändert, wie der Schalter
gedrückt gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
■Erhöhen der eingestellten
Geschwindigkeit mithilfe des Gas-
pedals
1 Beschleunigen Sie auf die
gewünschte Geschwindigkeit durch
entsprechendes Betätigen des Gas-
pedals.
2 Drücken Sie den Schalter “SET”.
Durch Drücken des Schalters wird der
Fahrzeug-zu-Fahrzeug-Abstand wie
folgt geändert:
Ändern der eingestellten
Geschwindigkeit
Ändern des Fahrzeug-zu-Fahr-
zeug-Abstands (Abstandsrege-
lungsmodus)

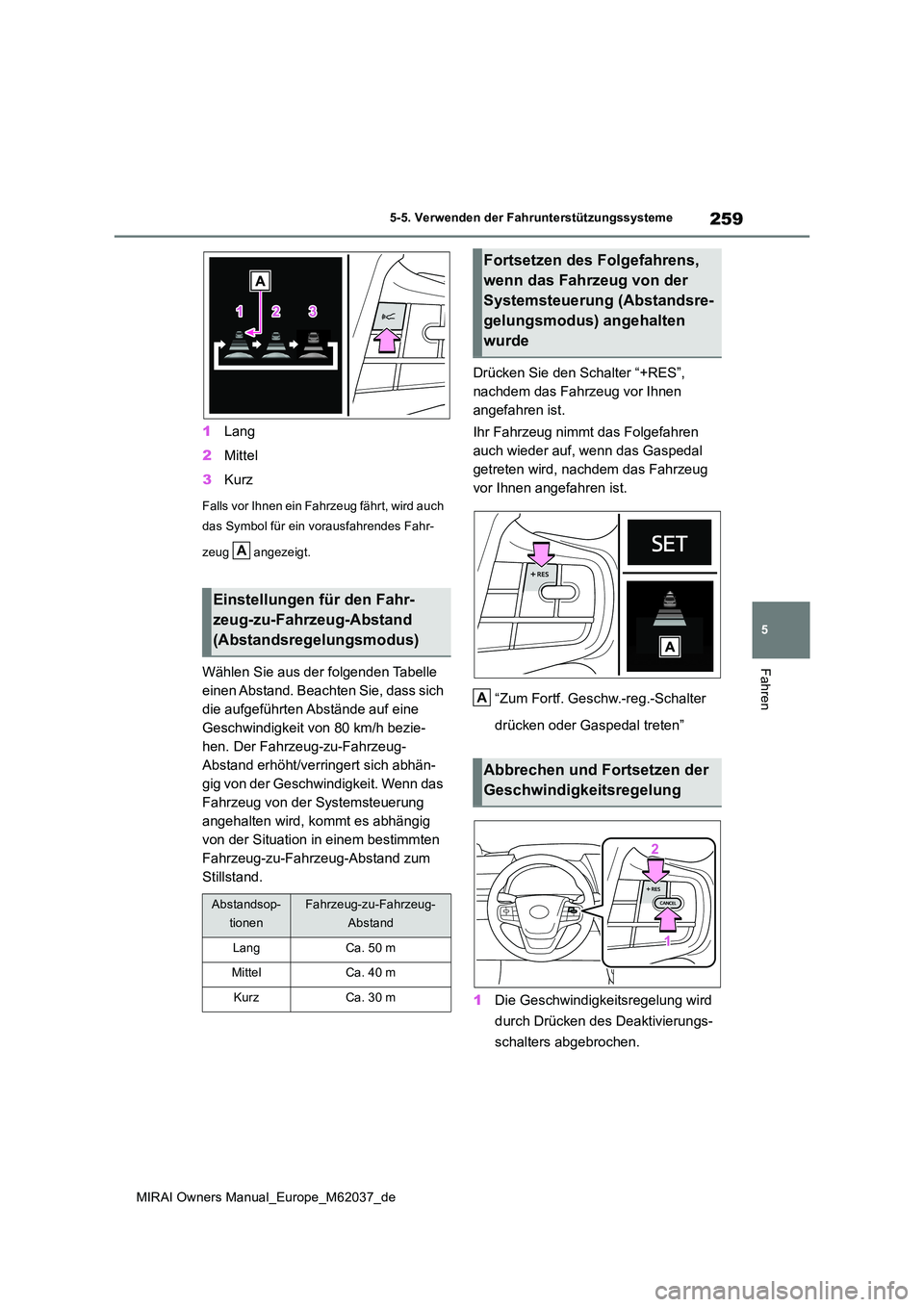

259
5
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
1Lang
2 Mittel
3 Kurz
Falls vor Ihnen ein Fahrzeug fährt, wird auch
das Symbol für ein vorausfahrendes Fahr-
zeug angezeigt.
Wählen Sie aus der folgenden Tabelle
einen Abstand. Beachten Sie, dass sich
die aufgeführten Abstände auf eine
Geschwindigkeit von 80 km/h bezie-
hen. Der Fahrzeug-zu-Fahrzeug-
Abstand erhöht/verringert sich abhän-
gig von der Geschwindigkeit. Wenn das
Fahrzeug von der Systemsteuerung
angehalten wird, kommt es abhängig
von der Situation in einem bestimmten
Fahrzeug-zu-Fahrzeug-Abstand zum
Stillstand.
Drücken Sie den Schalter “+RES”,
nachdem das Fahrzeug vor Ihnen
angefahren ist.
Ihr Fahrzeug nimmt das Folgefahren
auch wieder auf, wenn das Gaspedal
getreten wird, nachdem das Fahrzeug
vor Ihnen angefahren ist.
“Zum Fortf. Geschw.-reg.-Schalter
drücken oder Gaspedal treten”
1 Die Geschwindigkeitsregelung wird
durch Drücken des Deaktivierungs-
schalters abgebrochen.
Einstellungen für den Fahr-
zeug-zu-Fahrzeug-Abstand
(Abstandsregelungsmodus)
Abstandsop-
tionen
Fahrzeug-zu-Fahrzeug-
Abstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
A
Fortsetzen des Folgefahrens,
wenn das Fahrzeug von der
Systemsteuerung (Abstandsre-
gelungsmodus) angehalten
wurde
Abbrechen und Fortsetzen der
Geschwindigkeitsregelung
A

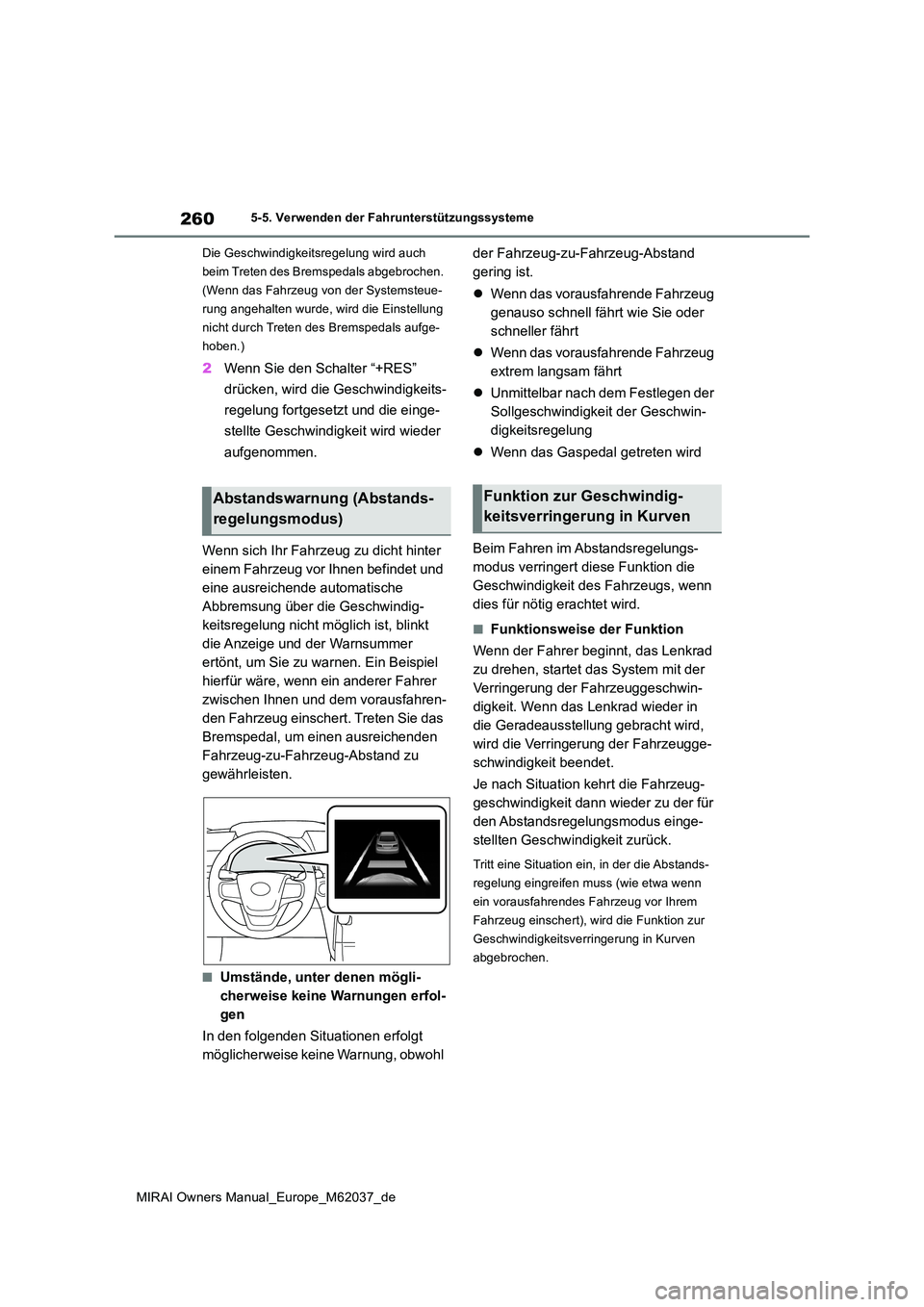

260
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Die Geschwindigkeitsregelung wird auch
beim Treten des Bremspedals abgebrochen.
(Wenn das Fahrzeug von der Systemsteue-
rung angehalten wurde, wird die Einstellung
nicht durch Treten des Bremspedals aufge-
hoben.)
2 Wenn Sie den Schalter “+RES”
drücken, wird die Geschwindigkeits-
regelung fortgesetzt und die einge-
stellte Geschwindigkeit wird wieder
aufgenommen.
Wenn sich Ihr Fahrzeug zu dicht hinter
einem Fahrzeug vor Ihnen befindet und
eine ausreichende automatische
Abbremsung über die Geschwindig-
keitsregelung nicht möglich ist, blinkt
die Anzeige und der Warnsummer
ertönt, um Sie zu warnen. Ein Beispiel
hierfür wäre, wenn ein anderer Fahrer
zwischen Ihnen und dem vorausfahren-
den Fahrzeug einschert. Treten Sie das
Bremspedal, um einen ausreichenden
Fahrzeug-zu-Fahrzeug-Abstand zu
gewährleisten.
■Umstände, unter denen mögli-
cherweise keine Warnungen erfol-
gen
In den folgenden Situationen erfolgt
möglicherweise keine Warnung, obwohl
der Fahrzeug-zu-Fahrzeug-Abstand
gering ist.
 Wenn das vorausfahrende Fahrzeug
genauso schnell fährt wie Sie oder
schneller fährt
 Wenn das vorausfahrende Fahrzeug
extrem langsam fährt
 Unmittelbar nach dem Festlegen der
Sollgeschwindigkeit der Geschwin-
digkeitsregelung
 Wenn das Gaspedal getreten wird
Beim Fahren im Abstandsregelungs-
modus verringert diese Funktion die
Geschwindigkeit des Fahrzeugs, wenn
dies für nötig erachtet wird.
■Funktionsweise der Funktion
Wenn der Fahrer beginnt, das Lenkrad
zu drehen, startet das System mit der
Verringerung der Fahrzeuggeschwin-
digkeit. Wenn das Lenkrad wieder in
die Geradeausstellung gebracht wird,
wird die Verringerung der Fahrzeugge-
schwindigkeit beendet.
Je nach Situation kehrt die Fahrzeug-
geschwindigkeit dann wieder zu der für
den Abstandsregelungsmodus einge-
stellten Geschwindigkeit zurück.
Tritt eine Situation ein, in der die Abstands-
regelung eingreifen muss (wie etwa wenn
ein vorausfahrendes Fahrzeug vor Ihrem
Fahrzeug einschert), wird die Funktion zur
Geschwindigkeitsverringerung in Kurven
abgebrochen.
Abstandswarnung (Abstands-
regelungsmodus)
Funktion zur Geschwindig-
keitsverringerung in Kurven

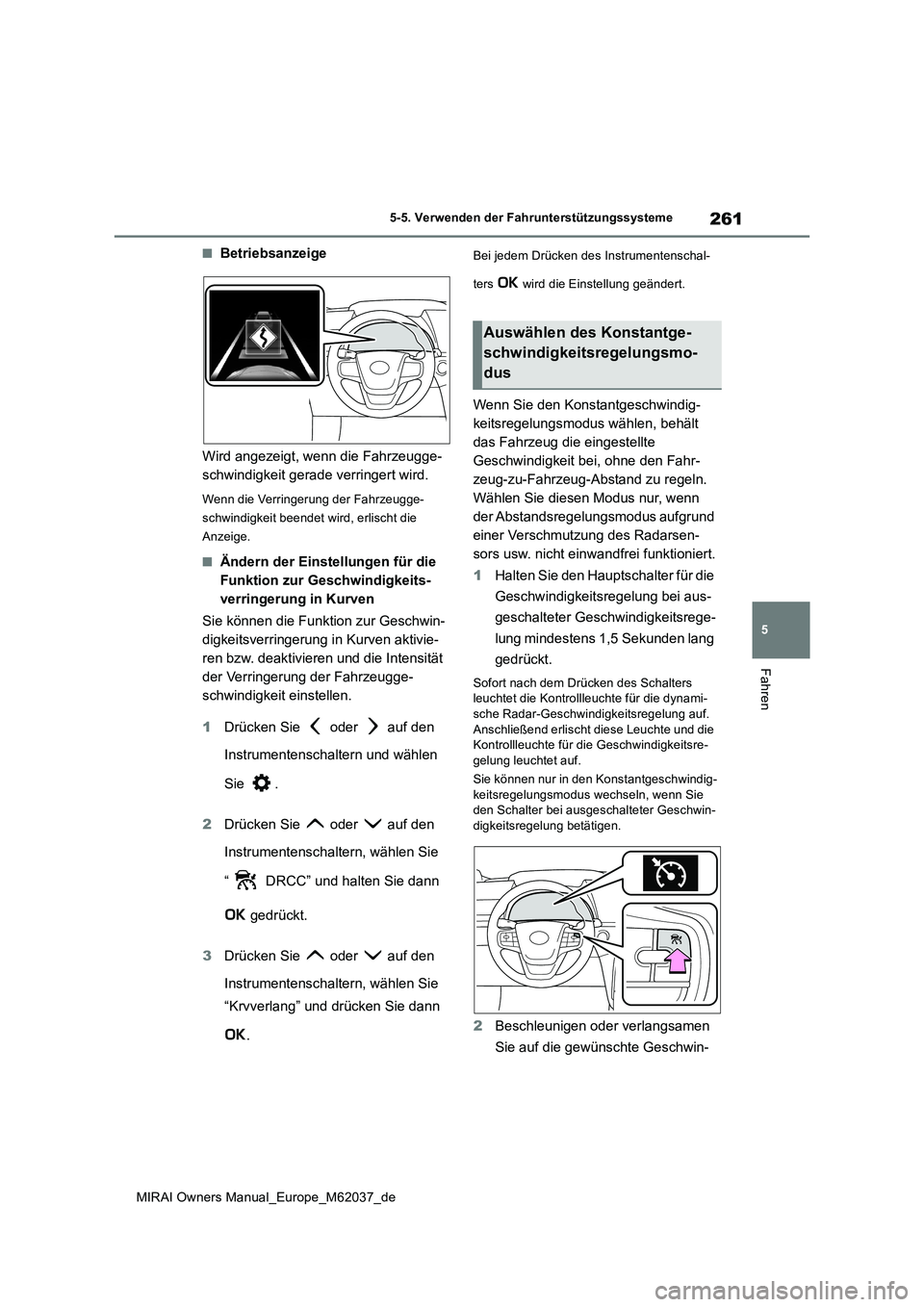

261
5
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Betriebsanzeige
Wird angezeigt, wenn die Fahrzeugge-
schwindigkeit gerade verringert wird.
Wenn die Verringerung der Fahrzeugge-
schwindigkeit beendet wird, erlischt die
Anzeige.
■Ändern der Einstellungen für die
Funktion zur Geschwindigkeits-
verringerung in Kurven
Sie können die Funktion zur Geschwin-
digkeitsverringerung in Kurven aktivie-
ren bzw. deaktivieren und die Intensität
der Verringerung der Fahrzeugge-
schwindigkeit einstellen.
1 Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie .
2 Drücken Sie oder auf den
Instrumentenschaltern, wählen Sie
“ DRCC” und halten Sie dann
gedrückt.
3 Drücken Sie oder auf den
Instrumentenschaltern, wählen Sie
“Krvverlang” und drücken Sie dann
.
Bei jedem Drücken des Instrumentenschal-
ters wird die Einstellung geändert.
Wenn Sie den Konstantgeschwindig-
keitsregelungsmodus wählen, behält
das Fahrzeug die eingestellte
Geschwindigkeit bei, ohne den Fahr-
zeug-zu-Fahrzeug-Abstand zu regeln.
Wählen Sie diesen Modus nur, wenn
der Abstandsregelungsmodus aufgrund
einer Verschmutzung des Radarsen-
sors usw. nicht einwandfrei funktioniert.
1 Halten Sie den Hauptschalter für die
Geschwindigkeitsregelung bei aus-
geschalteter Geschwindigkeitsrege-
lung mindestens 1,5 Sekunden lang
gedrückt.
Sofort nach dem Drücken des Schalters leuchtet die Kontrollleuchte für die dynami-
sche Radar-Geschwindigkeitsregelung auf. Anschließend erlischt diese Leuchte und die Kontrollleuchte für die Geschwindigkeitsre-
gelung leuchtet auf.
Sie können nur in den Konstantgeschwindig- keitsregelungsmodus wechseln, wenn Sie den Schalter bei ausgeschalteter Geschwin-
digkeitsregelung betätigen.
2 Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
Auswählen des Konstantge-
schwindigkeitsregelungsmo-
dus

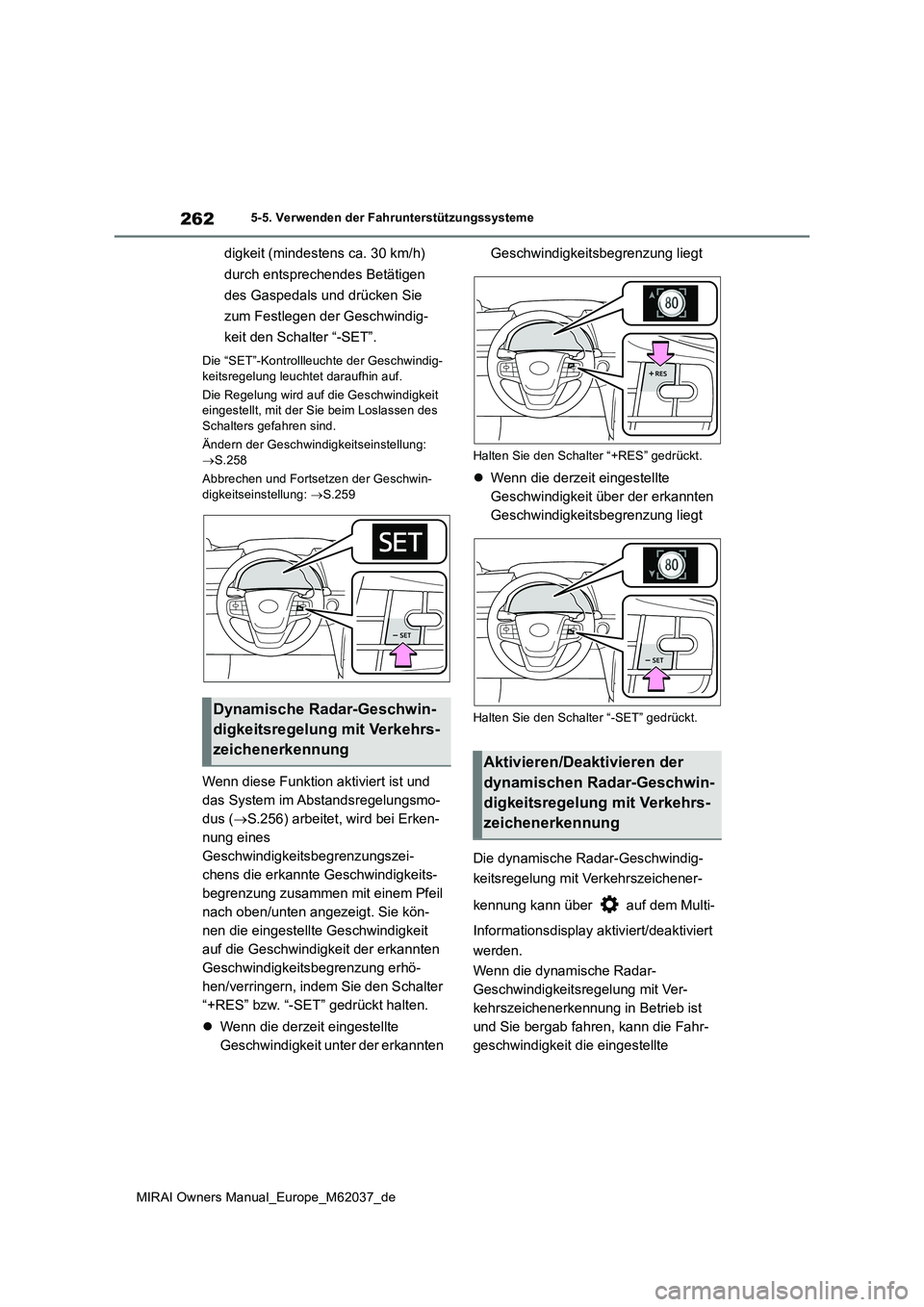

262
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig- keitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der Sie beim Loslassen des
Schalters gefahren sind.
Ändern der Geschwindigkeitseinstellung:  S.258
Abbrechen und Fortsetzen der Geschwin-
digkeitseinstellung: S.259
Wenn diese Funktion aktiviert ist und
das System im Abstandsregelungsmo-
dus ( S.256) arbeitet, wird bei Erken-
nung eines
Geschwindigkeitsbegrenzungszei-
chens die erkannte Geschwindigkeits-
begrenzung zusammen mit einem Pfeil
nach oben/unten angezeigt. Sie kön-
nen die eingestellte Geschwindigkeit
auf die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung erhö-
hen/verringern, indem Sie den Schalter
“+RES” bzw. “-SET” gedrückt halten.
 Wenn die derzeit eingestellte
Geschwindigkeit unter der erkannten
Geschwindigkeitsbegrenzung liegt
Halten Sie den Schalter “+RES” gedrückt.
 Wenn die derzeit eingestellte
Geschwindigkeit über der erkannten
Geschwindigkeitsbegrenzung liegt
Halten Sie den Schalter “-SET” gedrückt.
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrszeichener-
kennung kann über auf dem Multi-
Informationsdisplay aktiviert/deaktiviert
werden.
Wenn die dynamische Radar-
Geschwindigkeitsregelung mit Ver-
kehrszeichenerkennung in Betrieb ist
und Sie bergab fahren, kann die Fahr-
geschwindigkeit die eingestellte
Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
zeichenerkennungAktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
zeichenerkennung

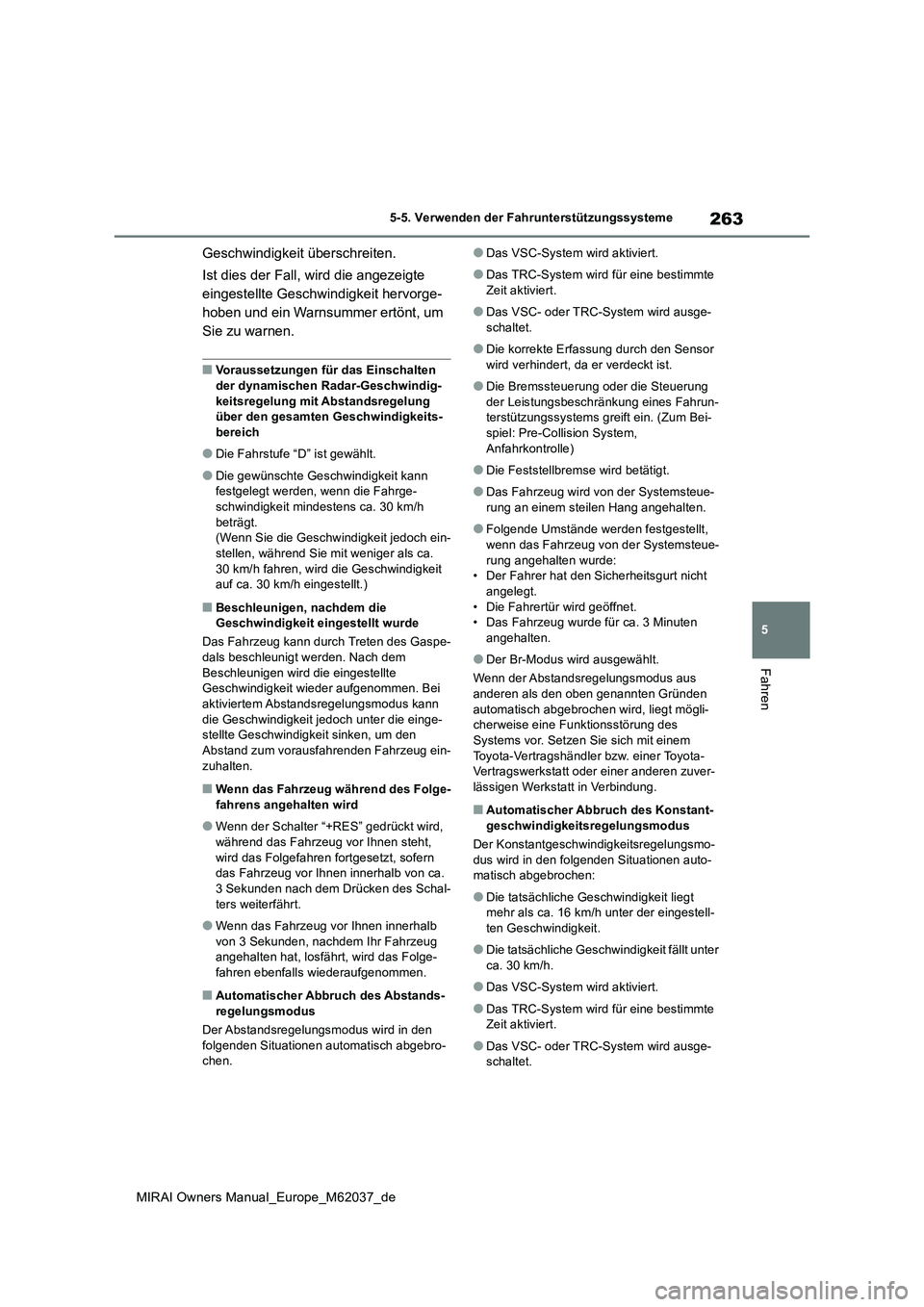

263
5
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Geschwindigkeit überschreiten.
Ist dies der Fall, wird die angezeigte
eingestellte Geschwindigkeit hervorge-
hoben und ein Warnsummer ertönt, um
Sie zu warnen.
■Voraussetzungen für das Einschalten der dynamischen Radar-Geschwindig-
keitsregelung mit Abstandsregelung über den gesamten Geschwindigkeits-bereich
●Die Fahrstufe “D” ist gewählt.
●Die gewünschte Geschwindigkeit kann festgelegt werden, wenn die Fahrge-schwindigkeit mindestens ca. 30 km/h
beträgt. (Wenn Sie die Geschwindigkeit jedoch ein-stellen, während Sie mit weniger als ca.
30 km/h fahren, wird die Geschwindigkeit auf ca. 30 km/h eingestellt.)
■Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
Das Fahrzeug kann durch Treten des Gaspe-
dals beschleunigt werden. Nach dem Beschleunigen wird die eingestellte Geschwindigkeit wieder aufgenommen. Bei
aktiviertem Abstandsregelungsmodus kann die Geschwindigkeit jedoch unter die einge-stellte Geschwindigkeit sinken, um den
Abstand zum vorausfahrenden Fahrzeug ein- zuhalten.
■Wenn das Fahrzeug während des Folge-fahrens angehalten wird
●Wenn der Schalter “+RES” gedrückt wird, während das Fahrzeug vor Ihnen steht,
wird das Folgefahren fortgesetzt, sofern das Fahrzeug vor Ihnen innerhalb von ca. 3 Sekunden nach dem Drücken des Schal-
ters weiterfährt.
●Wenn das Fahrzeug vor Ihnen innerhalb
von 3 Sekunden, nachdem Ihr Fahrzeug angehalten hat, losfährt, wird das Folge-fahren ebenfalls wiederaufgenommen.
■Automatischer Abbruch des Abstands-
regelungsmodus
Der Abstandsregelungsmodus wird in den folgenden Situationen automatisch abgebro-chen.
●Das VSC-System wird aktiviert.
●Das TRC-System wird für eine bestimmte
Zeit aktiviert.
●Das VSC- oder TRC-System wird ausge-
schaltet.
●Die korrekte Erfassung durch den Sensor
wird verhindert, da er verdeckt ist.
●Die Bremssteuerung oder die Steuerung
der Leistungsbeschränkung eines Fahrun- terstützungssystems greift ein. (Zum Bei-spiel: Pre-Collision System,
Anfahrkontrolle)
●Die Feststellbremse wird betätigt.
●Das Fahrzeug wird von der Systemsteue- rung an einem steilen Hang angehalten.
●Folgende Umstände werden festgestellt, wenn das Fahrzeug von der Systemsteue-
rung angehalten wurde: • Der Fahrer hat den Sicherheitsgurt nicht angelegt.
• Die Fahrertür wird geöffnet. • Das Fahrzeug wurde für ca. 3 Minuten angehalten.
●Der Br-Modus wird ausgewählt.
Wenn der Abstandsregelungsmodus aus anderen als den oben genannten Gründen
automatisch abgebrochen wird, liegt mögli- cherweise eine Funktionsstörung des Systems vor. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einer anderen zuver-lässigen Werkstatt in Verbindung.
■Automatischer Abbruch des Konstant-
geschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmo- dus wird in den folgenden Situationen auto-matisch abgebrochen:
●Die tatsächliche Geschwindigkeit liegt mehr als ca. 16 km/h unter der eingestell-
ten Geschwindigkeit.
●Die tatsächliche Geschwindigkeit fällt unter
ca. 30 km/h.
●Das VSC-System wird aktiviert.
●Das TRC-System wird für eine bestimmte Zeit aktiviert.
●Das VSC- oder TRC-System wird ausge-schaltet.

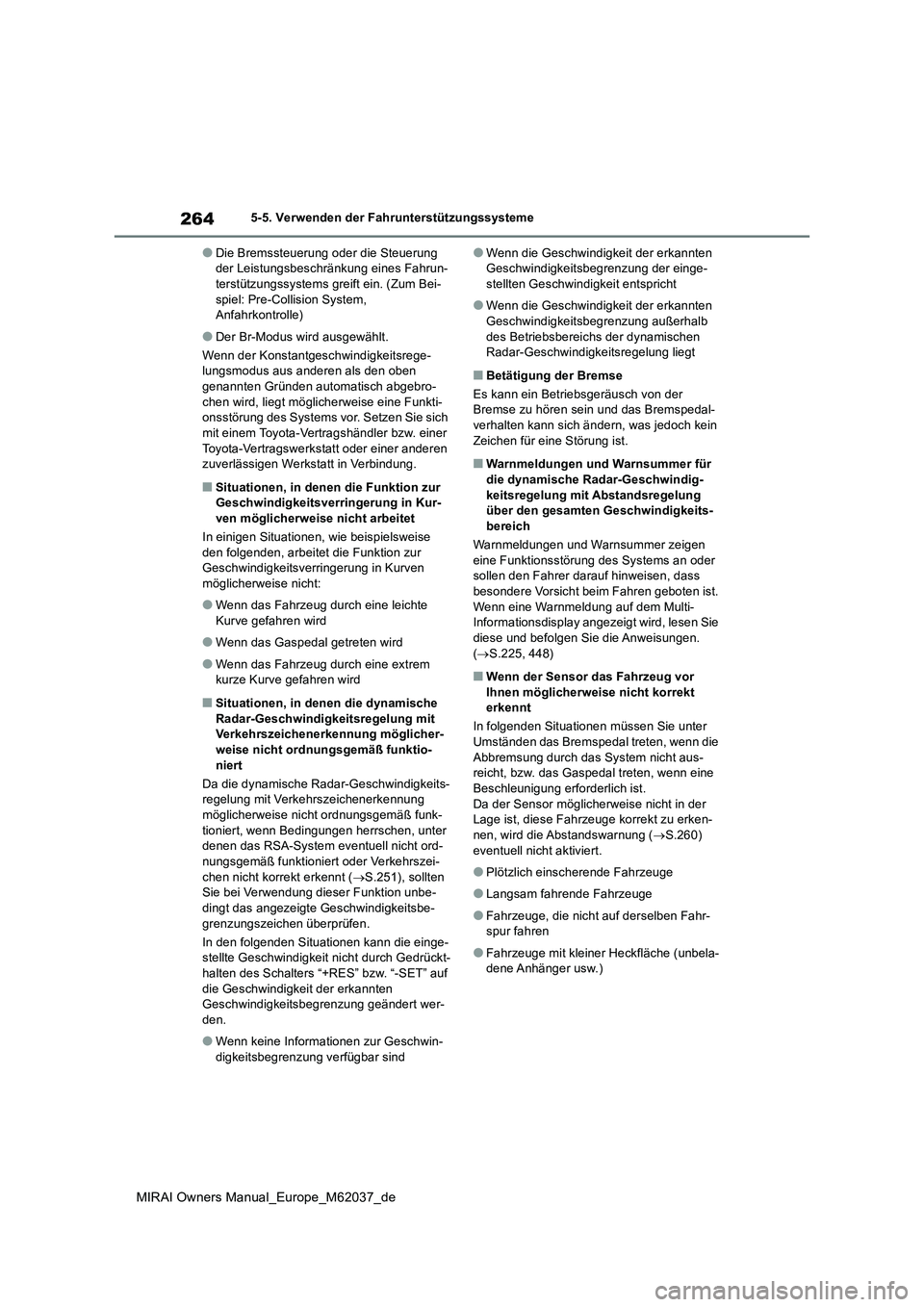

264
MIRAI Owners Manual_Europe_M62037_de
5-5. Verwenden der Fahrunterstützungssysteme
●Die Bremssteuerung oder die Steuerung der Leistungsbeschränk ung eines Fahrun- terstützungssystems greift ein. (Zum Bei-
spiel: Pre-Collision System, Anfahrkontrolle)
●Der Br-Modus wird ausgewählt.
Wenn der Konstantgeschwindigkeitsrege- lungsmodus aus anderen als den oben genannten Gründen automatisch abgebro-
chen wird, liegt möglicherweise eine Funkti- onsstörung des Systems vor. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
■Situationen, in denen die Funktion zur Geschwindigkeitsverringerung in Kur-
ven möglicherweise nicht arbeitet
In einigen Situationen, wie beispielsweise den folgenden, arbeitet die Funktion zur Geschwindigkeitsverringerung in Kurven
möglicherweise nicht:
●Wenn das Fahrzeug durch eine leichte
Kurve gefahren wird
●Wenn das Gaspedal getreten wird
●Wenn das Fahrzeug durch eine extrem kurze Kurve gefahren wird
■Situationen, in denen die dynamische
Radar-Geschwindigkeitsregelung mit Verkehrszeichenerkennung möglicher-weise nicht ordnungsgemäß funktio-
niert
Da die dynamische Radar-Geschwindigkeits- regelung mit Verkehrszeichenerkennung möglicherweise nicht ordnungsgemäß funk-
tioniert, wenn Bedingungen herrschen, unter denen das RSA-System eventuell nicht ord-nungsgemäß funktioniert oder Verkehrszei-
chen nicht korrekt erkennt ( S.251), sollten Sie bei Verwendung dieser Funktion unbe-dingt das angezeigte Geschwindigkeitsbe-
grenzungszeichen überprüfen.
In den folgenden Situationen kann die einge- stellte Geschwindigkeit nicht durch Gedrückt-halten des Schalters “+RES” bzw. “-SET” auf
die Geschwindigkeit der erkannten Geschwindigkeitsbegrenzung geändert wer-den.
●Wenn keine Informationen zur Geschwin-digkeitsbegrenzung verfügbar sind
●Wenn die Geschwindigkeit der erkannten Geschwindigkeitsbegrenzung der einge-stellten Geschwindigkeit entspricht
●Wenn die Geschwindigkeit der erkannten Geschwindigkeitsbegrenzung außerhalb
des Betriebsbereichs der dynamischen Radar-Geschwindigkeitsregelung liegt
■Betätigung der Bremse
Es kann ein Betriebsgeräusch von der Bremse zu hören sein und das Bremspedal-
verhalten kann sich ändern, was jedoch kein Zeichen für eine Störung ist.
■Warnmeldungen und Warnsummer für die dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung über den gesamten Geschwindigkeits-bereich
Warnmeldungen und Warnsummer zeigen
eine Funktionsstörung des Systems an oder sollen den Fahrer darauf hinweisen, dass besondere Vorsicht beim Fahren geboten ist.
Wenn eine Warnmeldung auf dem Multi- Informationsdisplay angezeigt wird, lesen Sie diese und befolgen Sie die Anweisungen.
( S.225, 448)
■Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt erkennt
In folgenden Situationen müssen Sie unter
Umständen das Bremspedal treten, wenn die Abbremsung durch das System nicht aus-reicht, bzw. das Gaspedal treten, wenn eine
Beschleunigung erforderlich ist. Da der Sensor möglicherweise nicht in der Lage ist, diese Fahrzeuge korrekt zu erken-
nen, wird die Abstandswarnung ( S.260) eventuell nicht aktiviert.
●Plötzlich einscherende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die nicht auf derselben Fahr-spur fahren
●Fahrzeuge mit kleiner Heckfläche (unbela-dene Anhänger usw.)
