2020 TOYOTA MIRAI Betriebsanleitungen (in German)

457
8
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
7Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
8 Stecken Sie den Anschlussstecker
in die Bordnetz-Steckdose.
( S.377)
9 Bringen Sie den mit dem Reifenre-
paraturset gelieferten Aufkleber an
einer vom Fahrersitz aus gut sicht-
baren Stelle an.
10 Stellen Sie fest, welcher Reifen-
druck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbil-
dung gezeigten Aufkleber auf dem fahrersei- tigen Türrahmen angegeben. ( S.486)
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
11 Starten Sie das Brennstoffzellensy-
stem. ( S.184)
12 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzu-
spritzen und den Reifen
aufzupumpen.

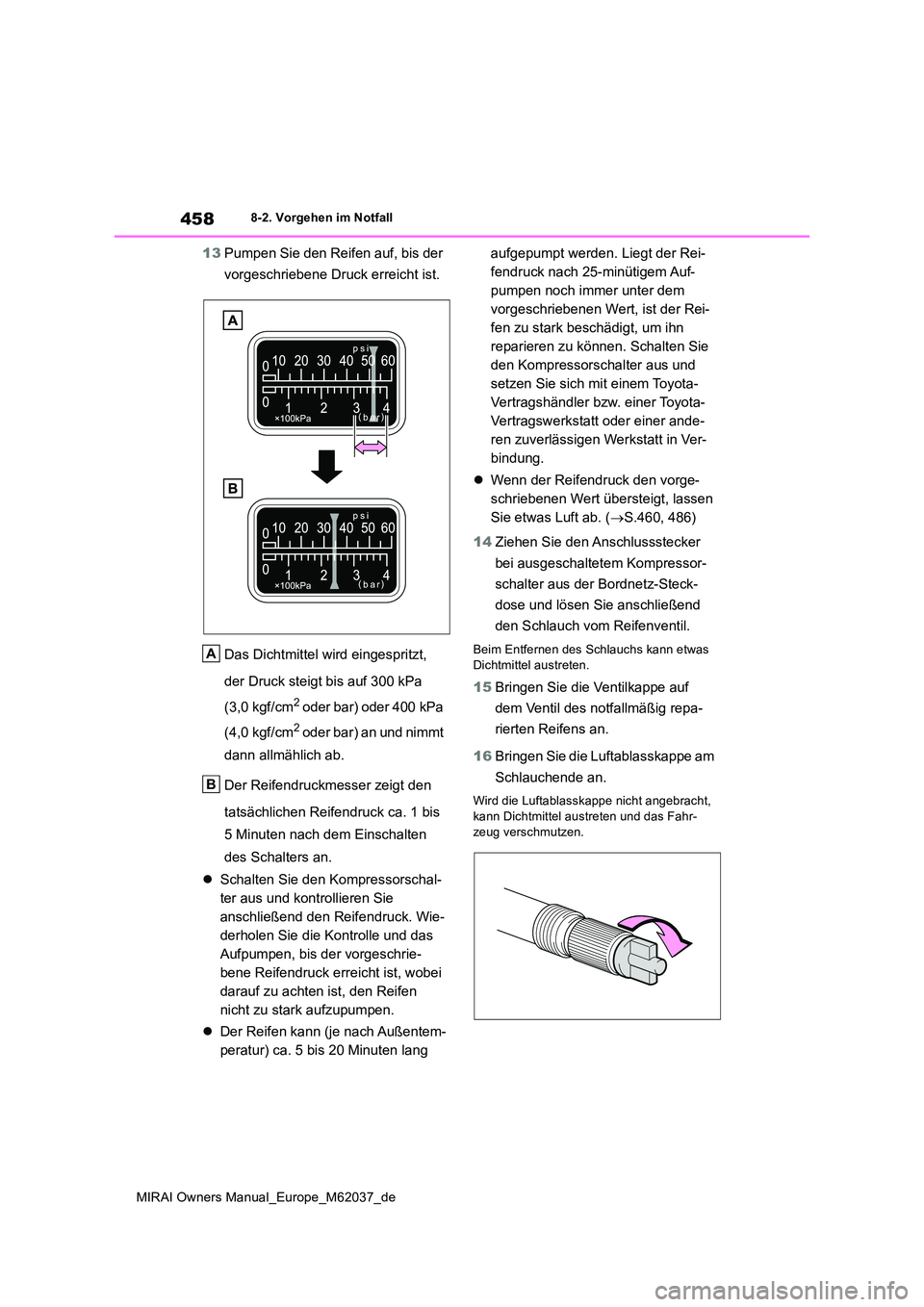

458
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
13Pumpen Sie den Reifen auf, bis der
vorgeschriebene Druck erreicht ist.
Das Dichtmittel wird eingespritzt,
der Druck steigt bis auf 300 kPa
(3,0 kgf/cm2 oder bar) oder 400 kPa
(4,0 kgf/cm2 oder bar) an und nimmt
dann allmählich ab.
Der Reifendruckmesser zeigt den
tatsächlichen Reifendruck ca. 1 bis
5 Minuten nach dem Einschalten
des Schalters an.
 Schalten Sie den Kompressorschal-
ter aus und kontrollieren Sie
anschließend den Reifendruck. Wie-
derholen Sie die Kontrolle und das
Aufpumpen, bis der vorgeschrie-
bene Reifendruck erreicht ist, wobei
darauf zu achten ist, den Reifen
nicht zu stark aufzupumpen.
 Der Reifen kann (je nach Außentem-
peratur) ca. 5 bis 20 Minuten lang
aufgepumpt werden. Liegt der Rei-
fendruck nach 25-minütigem Auf-
pumpen noch immer unter dem
vorgeschriebenen Wert, ist der Rei-
fen zu stark beschädigt, um ihn
reparieren zu können. Schalten Sie
den Kompressorschalter aus und
setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Ver-
bindung.
 Wenn der Reifendruck den vorge-
schriebenen Wert übersteigt, lassen
Sie etwas Luft ab. ( S.460, 486)
14 Ziehen Sie den Anschlussstecker
bei ausgeschaltetem Kompressor-
schalter aus der Bordnetz-Steck-
dose und lösen Sie anschließend
den Schlauch vom Reifenventil.
Beim Entfernen des Schlauchs kann etwas Dichtmittel austreten.
15 Bringen Sie die Ventilkappe auf
dem Ventil des notfallmäßig repa-
rierten Reifens an.
16 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht,
kann Dichtmittel austreten und das Fahr- zeug verschmutzen.
A
B

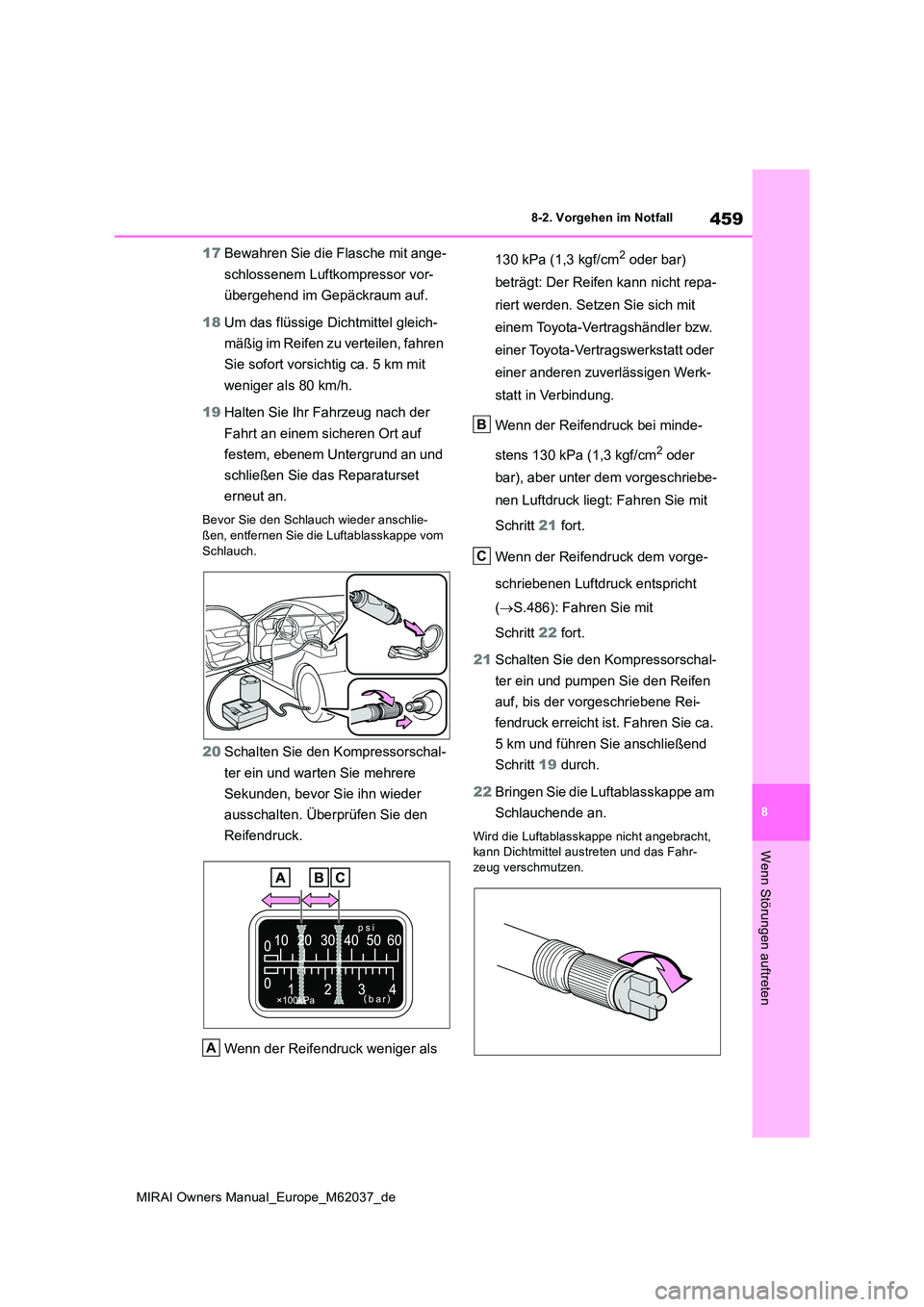

459
8
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
17Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor vor-
übergehend im Gepäckraum auf.
18 Um das flüssige Dichtmittel gleich-
mäßig im Reifen zu verteilen, fahren
Sie sofort vorsichtig ca. 5 km mit
weniger als 80 km/h.
19 Halten Sie Ihr Fahrzeug nach der
Fahrt an einem sicheren Ort auf
festem, ebenem Untergrund an und
schließen Sie das Reparaturset
erneut an.
Bevor Sie den Schlauch wieder anschlie- ßen, entfernen Sie die Luftablasskappe vom
Schlauch.
20 Schalten Sie den Kompressorschal-
ter ein und warten Sie mehrere
Sekunden, bevor Sie ihn wieder
ausschalten. Überprüfen Sie den
Reifendruck.
Wenn der Reifendruck weniger als
130 kPa (1,3 kgf/cm2 oder bar)
beträgt: Der Reifen kann nicht repa-
riert werden. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Reifendruck bei minde-
stens 130 kPa (1,3 kgf/cm2 oder
bar), aber unter dem vorgeschriebe-
nen Luftdruck liegt: Fahren Sie mit
Schritt 21 fort.
Wenn der Reifendruck dem vorge-
schriebenen Luftdruck entspricht
( S.486): Fahren Sie mit
Schritt 22 fort.
21 Schalten Sie den Kompressorschal-
ter ein und pumpen Sie den Reifen
auf, bis der vorgeschriebene Rei-
fendruck erreicht ist. Fahren Sie ca.
5 km und führen Sie anschließend
Schritt 19 durch.
22 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht, kann Dichtmittel austreten und das Fahr-
zeug verschmutzen.
A
B
C

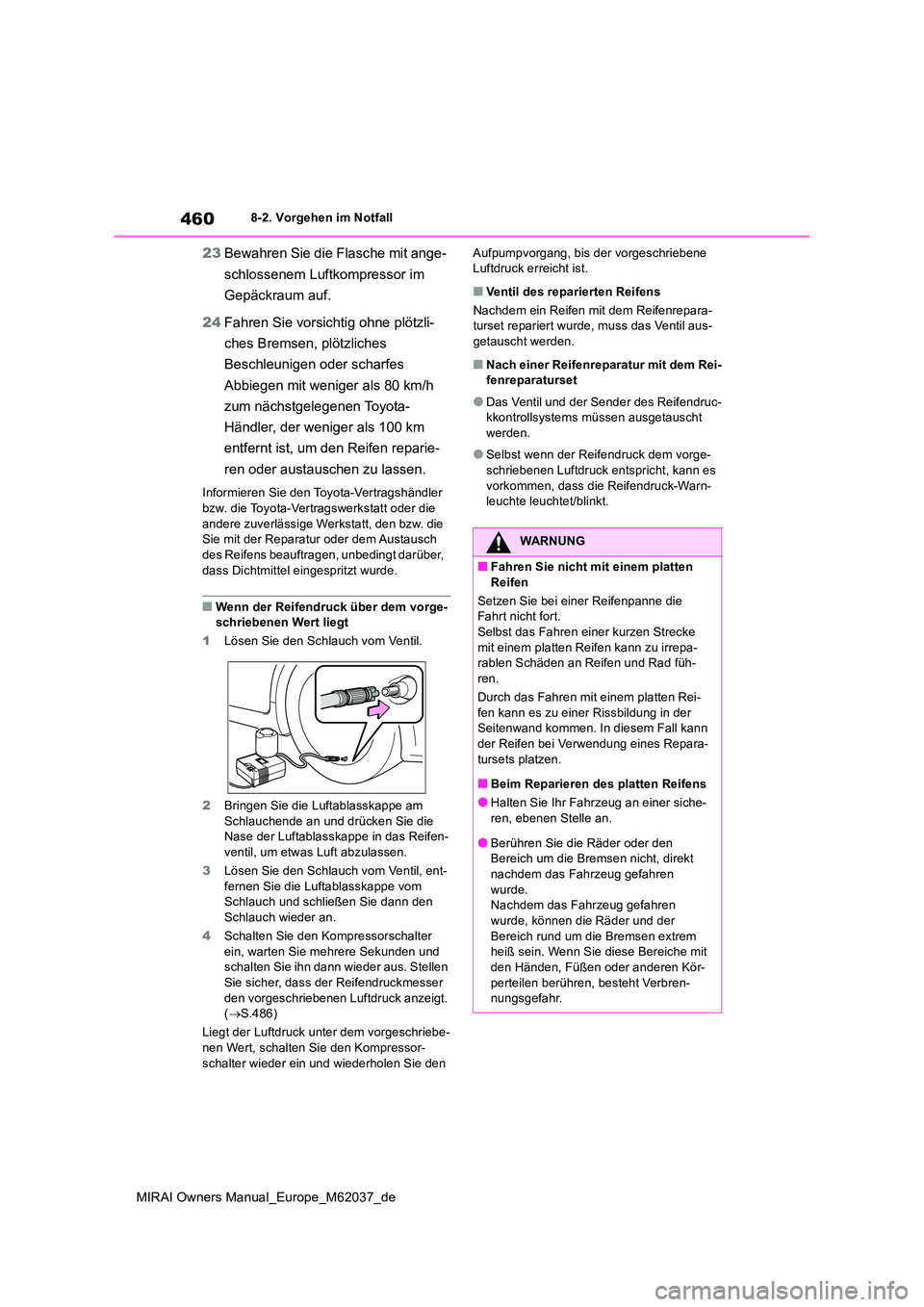

460
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
23Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor im
Gepäckraum auf.
24 Fahren Sie vorsichtig ohne plötzli-
ches Bremsen, plötzliches
Beschleunigen oder scharfes
Abbiegen mit weniger als 80 km/h
zum nächstgelegenen Toyota-
Händler, der weniger als 100 km
entfernt ist, um den Reifen reparie-
ren oder austauschen zu lassen.
Informieren Sie den Toyota-Vertragshändler
bzw. die Toyota-Vertragswerkstatt oder die andere zuverlässige Werkstatt, den bzw. die Sie mit der Reparatur oder dem Austausch
des Reifens beauftragen, unbedingt darüber, dass Dichtmittel eingespritzt wurde.
■Wenn der Reifendruck über dem vorge-schriebenen Wert liegt
1 Lösen Sie den Schlauch vom Ventil.
2 Bringen Sie die Luftablasskappe am Schlauchende an und drücken Sie die Nase der Luftablasskappe in das Reifen-
ventil, um etwas Luft abzulassen.
3 Lösen Sie den Schlauch vom Ventil, ent- fernen Sie die Luftablasskappe vom Schlauch und schließen Sie dann den
Schlauch wieder an.
4 Schalten Sie den Kompressorschalter ein, warten Sie mehrere Sekunden und schalten Sie ihn dann wieder aus. Stellen
Sie sicher, dass der Reifendruckmesser den vorgeschriebenen Luftdruck anzeigt. ( S.486)
Liegt der Luftdruck unter dem vorgeschriebe-
nen Wert, schalten Sie den Kompressor- schalter wieder ein und wiederholen Sie den
Aufpumpvorgang, bis der vorgeschriebene Luftdruck erreicht ist.
■Ventil des reparierten Reifens
Nachdem ein Reifen mit dem Reifenrepara- turset repariert wurde, muss das Ventil aus-
getauscht werden.
■Nach einer Reifenreparatur mit dem Rei- fenreparaturset
●Das Ventil und der Sender des Reifendruc-kkontrollsystems müssen ausgetauscht werden.
●Selbst wenn der Reifendruck dem vorge-schriebenen Luftdruck entspricht, kann es
vorkommen, dass die Reifendruck-Warn- leuchte leuchtet/blinkt.
WARNUNG
■Fahren Sie nicht mit einem platten
Reifen
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.Selbst das Fahren einer kurzen Strecke
mit einem platten Reifen kann zu irrepa- rablen Schäden an Reifen und Rad füh-ren.
Durch das Fahren mit einem platten Rei-
fen kann es zu einer Rissbildung in der Seitenwand kommen. In diesem Fall kann
der Reifen bei Verwendung eines Repara- tursets platzen.
■Beim Reparieren des platten Reifens
●Halten Sie Ihr Fahrzeug an einer siche-
ren, ebenen Stelle an.
●Berühren Sie die Räder oder den Bereich um die Bremsen nicht, direkt
nachdem das Fahrzeug gefahren wurde.Nachdem das Fahrzeug gefahren
wurde, können die Räder und der Bereich rund um die Bremsen extrem heiß sein. Wenn Sie diese Bereiche mit
den Händen, Füßen oder anderen Kör- perteilen berühren, besteht Verbren-nungsgefahr.

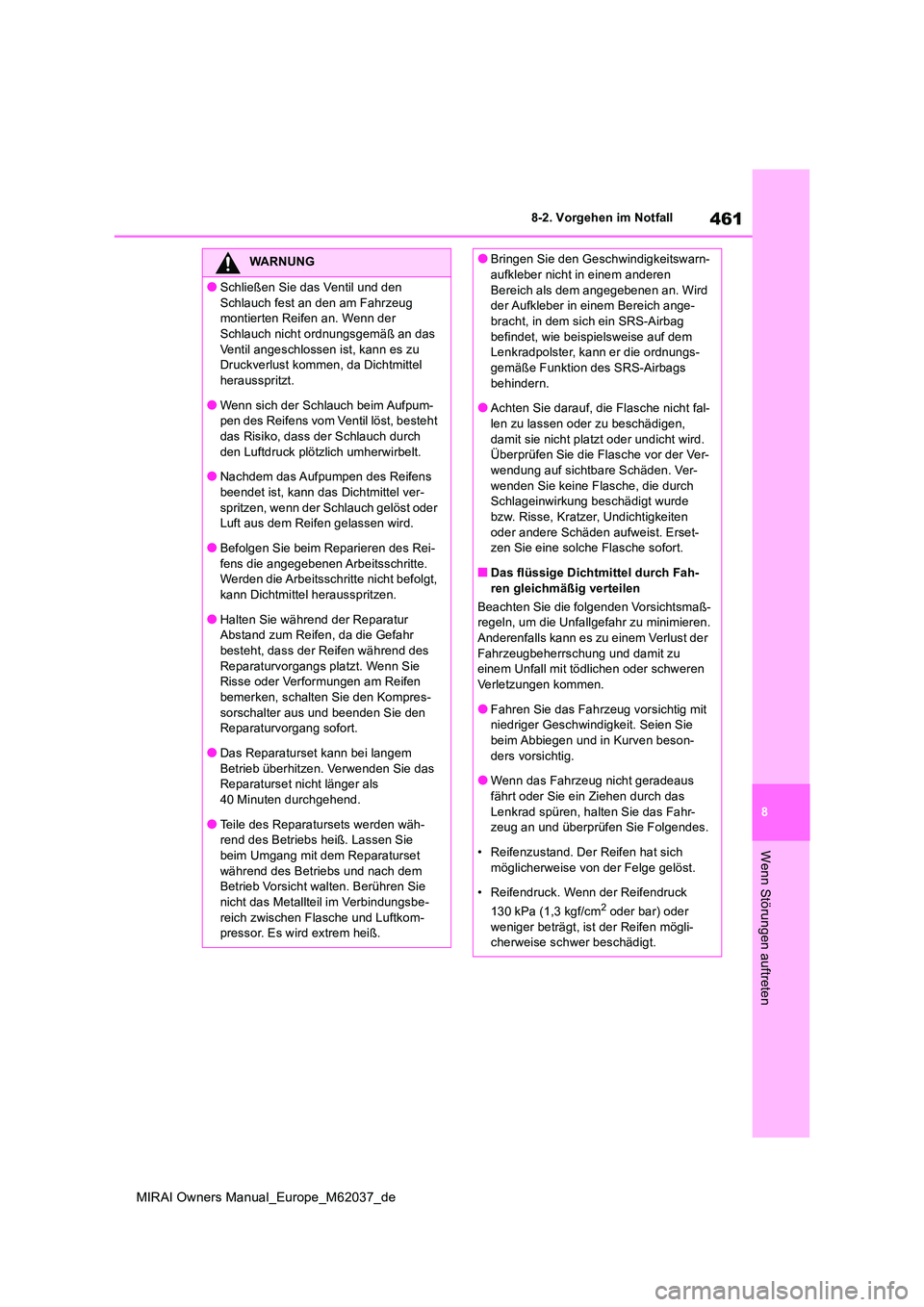

461
8
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
WARNUNG
●Schließen Sie das Ventil und den
Schlauch fest an den am Fahrzeug montierten Reifen an. Wenn der Schlauch nicht ordnungsgemäß an das
Ventil angeschlossen ist, kann es zu Druckverlust kommen, da Dichtmittel herausspritzt.
●Wenn sich der Schlauch beim Aufpum-pen des Reifens vom Ventil löst, besteht das Risiko, dass der Schlauch durch
den Luftdruck plötzlich umherwirbelt.
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel ver-
spritzen, wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
●Befolgen Sie beim Reparieren des Rei-
fens die angegebenen Arbeitsschritte. Werden die Arbeitsschritte nicht befolgt, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht, dass der Reifen während des
Reparaturvorgangs platzt. Wenn Sie Risse oder Verformungen am Reifen bemerken, schalten Sie den Kompres-
sorschalter aus und beenden Sie den Reparaturvorgang sofort.
●Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das Reparaturset nicht länger als
40 Minuten durchgehend.
●Teile des Reparatursets werden wäh- rend des Betriebs heiß. Lassen Sie
beim Umgang mit dem Reparaturset während des Betriebs und nach dem Betrieb Vorsicht walten. Berühren Sie
nicht das Metallteil im Verbindungsbe- reich zwischen Flasche und Luftkom-pressor. Es wird extrem heiß.
●Bringen Sie den Geschwindigkeitswarn-aufkleber nicht in einem anderen
Bereich als dem angegebenen an. Wird der Aufkleber in einem Bereich ange-bracht, in dem sich ein SRS-Airbag
befindet, wie beispielsweise auf dem Lenkradpolster, kann er die ordnungs-gemäße Funktion des SRS-Airbags
behindern.
●Achten Sie darauf, die Flasche nicht fal- len zu lassen oder zu beschädigen,
damit sie nicht platzt oder undicht wird. Überprüfen Sie die Flasche vor der Ver-wendung auf sichtbare Schäden. Ver-
wenden Sie keine Flasche, die durch Schlageinwirkung beschädigt wurde bzw. Risse, Kratzer, Undichtigkeiten
oder andere Schäden aufweist. Erset- zen Sie eine solche Flasche sofort.
■Das flüssige Dichtmittel durch Fah-
ren gleichmäßig verteilen
Beachten Sie die folgenden Vorsichtsmaß- regeln, um die Unfallgefahr zu minimieren.Anderenfalls kann es zu einem Verlust der
Fahrzeugbeherrschung und damit zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim Abbiegen und in Kurven beson-
ders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das
Lenkrad spüren, halten Sie das Fahr- zeug an und überprüfen Sie Folgendes.
• Reifenzustand. Der Reifen hat sich
möglicherweise von der Felge gelöst.
• Reifendruck. Wenn der Reifendruck
130 kPa (1,3 kgf/cm2 oder bar) oder
weniger beträgt, ist der Reifen mögli- cherweise schwer beschädigt.

462
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
HINWEIS
■Beim Durchführen einer Notreparatur
●Ein Reifen darf nur dann mit dem Rei-
fenreparaturset repariert werden, wenn der Schaden durch das Eindringen eines spitzen Gegenstands wie eines
Nagels oder einer Schraube in die Lauffläche des Reifens verursacht wurde.
Entfernen Sie den spitzen Gegenstand nicht aus dem Reifen. Durch Entfernen des Gegenstands kann sich das Loch
vergrößern, sodass eine Notreparatur mit dem Reparaturset nicht mehr mög-lich ist.
●Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-set bei Einsatz im Regen nicht nass
wird.
●Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am
Straßenrand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funkti-onsstörungen kommen.
●Drehen Sie die Flasche bei Gebrauch nicht auf den Kopf; anderenfalls kann der Luftkompressor beschädigt werden.
■Vorsichtsmaßregeln bei der Verwen-dung des Reifenreparatursets
●Die Stromversorgung für das Reparatur-
set muss 12 V DC für Fahrzeuge betra- gen. Schließen Sie das Reparaturset an keine andere Stromquelle an.
●Das Reparaturset kann durch Kraftstoff-spritzer beschädigt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in
Kontakt kommt.
●Lagern Sie das Reparaturset so, dass es vor Schmutz und Wasser geschützt
ist.
●Bewahren Sie das Reparaturset außer- halb der Reichweite von Kindern im
Gepäckraum auf.
●Verändern oder zerlegen Sie das Repa- raturset nicht. Setzen Sie Teile wie den
Reifendruckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung führen.
■So vermeiden Sie Beschädigungen der Ventile und Sender des Reifen-druckkontrollsystems
Wenn ein Reifen mit flüssigem Dichtmittel
repariert wird, können das Ventil und der Sender des Reifendruckkontrollsystems funktionsunfähig werden. Setzen Sie sich
bei der Verwendung von flüssigem Dicht- mittel so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt bzw. einer ande-ren qualifizierten Fachwerkstatt in Verbin-
dung. Stellen Sie sicher, dass nach dem Gebrauch von flüssigem Dichtmittel bei einer Reifenreparatur oder einem Reifen-
wechsel auch das Ventil und der Sender des Reifendruckkontrollsystems ausge-tauscht werden. ( S.403)

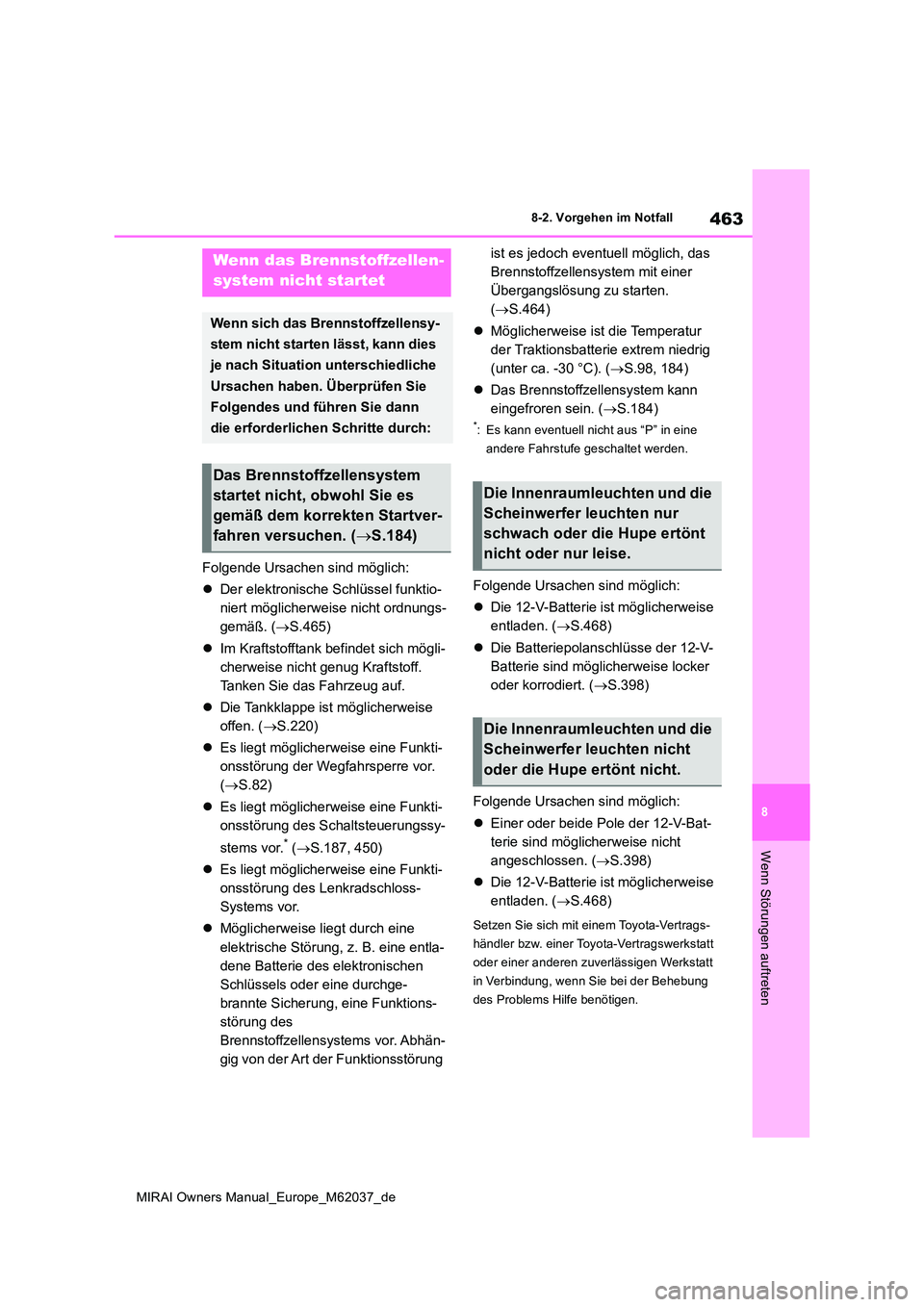

463
8
MIRAI Owners Manual_Europe_M62037_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Folgende Ursachen sind möglich:
 Der elektronische Schlüssel funktio-
niert möglicherweise nicht ordnungs-
gemäß. ( S.465)
 Im Kraftstofftank befindet sich mögli-
cherweise nicht genug Kraftstoff.
Tanken Sie das Fahrzeug auf.
 Die Tankklappe ist möglicherweise
offen. ( S.220)
 Es liegt möglicherweise eine Funkti-
onsstörung der Wegfahrsperre vor.
( S.82)
 Es liegt möglicherweise eine Funkti-
onsstörung des Schaltsteuerungssy-
stems vor.* ( S.187, 450)
 Es liegt möglicherweise eine Funkti-
onsstörung des Lenkradschloss-
Systems vor.
 Möglicherweise liegt durch eine
elektrische Störung, z. B. eine entla-
dene Batterie des elektronischen
Schlüssels oder eine durchge-
brannte Sicherung, eine Funktions-
störung des
Brennstoffzellensystems vor. Abhän-
gig von der Art der Funktionsstörung
ist es jedoch eventuell möglich, das
Brennstoffzellensystem mit einer
Übergangslösung zu starten.
( S.464)
 Möglicherweise ist die Temperatur
der Traktionsbatterie extrem niedrig
(unter ca. -30 °C). ( S.98, 184)
 Das Brennstoffzellensystem kann
eingefroren sein. ( S.184)
*: Es kann eventuell nicht aus “P” in eine
andere Fahrstufe geschaltet werden.
Folgende Ursachen sind möglich:
 Die 12-V-Batterie ist möglicherweise
entladen. ( S.468)
 Die Batteriepolanschlüsse der 12-V-
Batterie sind möglicherweise locker
oder korrodiert. ( S.398)
Folgende Ursachen sind möglich:
 Einer oder beide Pole der 12-V-Bat-
terie sind möglicherweise nicht
angeschlossen. ( S.398)
 Die 12-V-Batterie ist möglicherweise
entladen. ( S.468)
Setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
in Verbindung, wenn Sie bei der Behebung
des Problems Hilfe benötigen.
Wenn das Brennstoffzellen-
system nicht startet
Wenn sich das Brennstoffzellensy-
stem nicht starten lässt, kann dies
je nach Situation unterschiedliche
Ursachen haben. Überprüfen Sie
Folgendes und führen Sie dann
die erforderlichen Schritte durch:
Das Brennstoffzellensystem
startet nicht, obwohl Sie es
gemäß dem korrekten Startver-
fahren versuchen. ( S.184)
Die Innenraumleuchten und die
Scheinwerfer leuchten nur
schwach oder die Hupe ertönt
nicht oder nur leise.
Die Innenraumleuchten und die
Scheinwerfer leuchten nicht
oder die Hupe ertönt nicht.

464
MIRAI Owners Manual_Europe_M62037_de

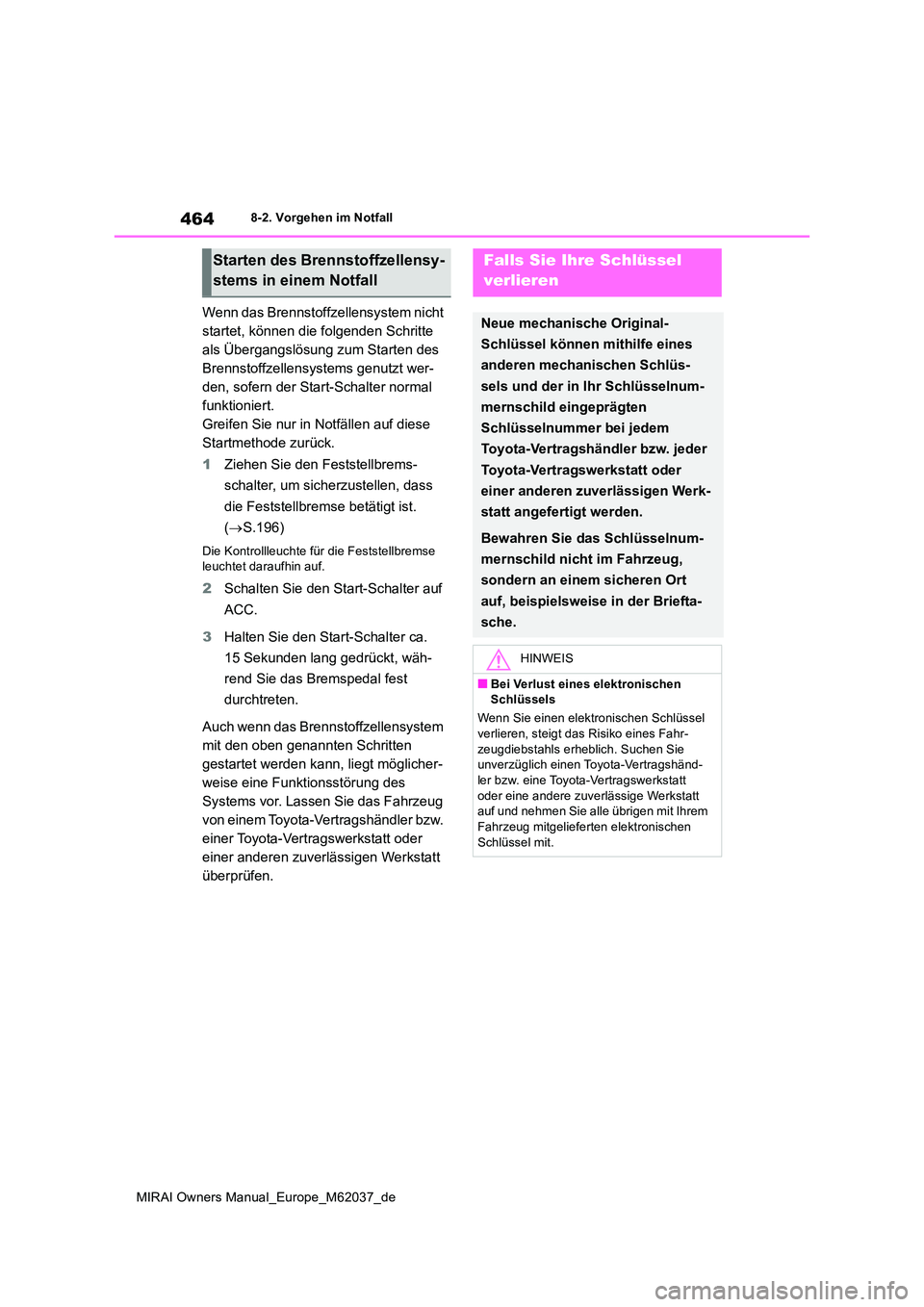

8-2. Vorgehen im Notfall
Wenn das Brennstoffzellensystem nicht
startet, können die folgenden Schritte
als Übergangslösung zum Starten des
Brennstoffzellensystems genutzt wer-
den, sofern der Start-Schalter normal
funktioniert.
Greifen Sie nur in Notfällen auf diese
Startmethode zurück.
1 Ziehen Sie den Feststellbrems-
schalter, um sicherzustellen, dass
die Feststellbremse betätigt ist.
( S.196)
Die Kontrollleuchte für die Feststellbremse leuchtet daraufhin auf.
2 Schalten Sie den Start-Schalter auf
ACC.
3 Halten Sie den Start-Schalter ca.
15 Sekunden lang gedrückt, wäh-
rend Sie das Bremspedal fest
durchtreten.
Auch wenn das Brennstoffzellensystem
mit den oben genannten Schritten
gestartet werden kann, liegt möglicher-
weise eine Funktionsstörung des
Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
überprüfen.
Starten des Brennstoffzellensy-
stems in einem Notfall
Falls Sie Ihre Schlüssel
verlieren
Neue mechanische Original-
Schlüssel können mithilfe eines
anderen mechanischen Schlüs-
sels und der in Ihr Schlüsselnum-
mernschild eingeprägten
Schlüsselnummer bei jedem
Toyota-Vertragshändler bzw. jeder
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt angefertigt werden.
Bewahren Sie das Schlüsselnum-
mernschild nicht im Fahrzeug,
sondern an einem sicheren Ort
auf, beispielsweise in der Briefta-
sche.
HINWEIS
■Bei Verlust eines elektronischen Schlüssels
Wenn Sie einen elektronischen Schlüssel verlieren, steigt das Risiko eines Fahr-
zeugdiebstahls erheblich. Suchen Sie unverzüglich einen Toyota-Vertragshänd-ler bzw. eine Toyota-Vertragswerkstatt
oder eine andere zuverlässige Werkstatt auf und nehmen Sie alle übrigen mit Ihrem Fahrzeug mitgelieferten elektronischen
Schlüssel mit.
