2020 TOYOTA HIGHLANDER Návod na použití (in Czech)

425
6 6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ
6-3.Údržba svépomocí
Pokyny pro údržbu své-
pomocí
Pokud provádíte údržbu sami,
dodržujte správný postup uve-
dený v těchto kapitolách.
Údržba
PomůckyDíly a nářadí
Stav 12V aku-
mulátoru
(S.434)• Mazací tuk
• Běžný klíč (na
šrouby pólových
svorek)
Hladina chladicí
kapaliny motoru/
řídicí jednotky
pohonu
(S.432)
• "Toyota Super Long
Life Coolant" nebo
podobná vysoce
kvalitní bezsilikáto-
vá, bezaminová,
bezdusitanová
a bezboritanová
chladicí kapalina
na bázi etyléngly-
kolu s technologií
trvanlivých hybrid-
ních organických
kyselin "Toyota
Super Long Life
Coolant" je směsí
50 % chladicí ka-
paliny a 50 % de-
ionizované vody.
• Trychtýř (pouze
pro doplňování
chladicí kapaliny)
Hladina motoro-
vého oleje
(S.429)
• "Toyota Genuine
Motor Oil" nebo
ekvivalentní
• Hadr nebo papíro-
vá utěrka
• Trychtýř (používa-
ný pouze pro dopl-
ňování motorového
oleje)
Pojistky
(S.464)• Pojistka stejné
proudové hodnoty
jako je originální
Větrací otvor pří-
vodu vzduchu
hybridního
(trakčního)
akumulátoru
(S.460)
• Vysavač atd.
• Křížový šroubovák
Žárovky
(S.467)
• Žárovka se stej-
ným číslem a prou-
dovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák
•Klíč
Chladič a kon-
denzátor
(S.433)
Tlak huštění
pneumatik
(S.454)• Tlakoměr
• Zdroj stlačeného
vzduchu
Kapalina
ostřikovačů
(S.434)
• Voda nebo nemrz-
noucí kapalina do
ostřikovačů (pro
použití v zimě)
• Trychtýř (používa-
ný pouze pro dopl-
nění vody nebo
kapaliny ostřiko-
vačů)
PomůckyDíly a nářadí

4266-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
VÝSTRAHA
Motorový prostor obsahuje mnoho me-
chanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste
zabránili smrtelném u nebo vážnému
zranění, dodržujte následující pokyny.
■Když pracujete v motorovém pro-
storu
●Ujistěte se, že jak "PŘÍSLUŠEN- STVÍ" nebo "ZAPALOVÁNÍ ZAP." na
multiinformačním displeji, tak indiká-
tor "READY" nesvítí.
●Dejte pozor, abyste se ihned po jízdě
nedotkli motoru, ř ídicí jednotky po- honu, chladiče, výfukového potrubí
atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávej-te žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a ne-
přibližujte se s otevřeným ohněm
k palivu. Výpary paliva jsou hořlavé.
●Dávejte pozor, protože brzdová ka-
palina může ublížit vašim rukám nebo očím a poškodit lakované povr-
chy. Dostane-li se kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Jestliže potíže přetrvávají, poraďte
se s lékařem.
■Když pracujete v blízkosti elektric-
kého ventilátoru chlazení nebo mřížky chladiče
Ujistěte se, že je spínač POWER vy-
pnutý. Pokud je spínač POWER v ZAPNUTO,
elektrický ventilátor chlazení se může
automaticky rozběhnout, když je za- pnutá klimatizace a/nebo je vysoká
teplota chladicí kapaliny. ( S.433)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste za-
bránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, v ystříknutí kapaliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzdu-
chu
Jízda s vyjmutým filtrem čističe vzdu- chu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve
vzduchu.
■Pokud je hladina kapaliny nízká
nebo vysoká
Je normální, že hladina brzdové kapa-
liny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Jestliže je nutné ča sté doplňování,
může to signalizovat vážný problém.

427
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ
1 Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Zatáhněte nahoru pomocnou páč-
ku západky a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.
Kapota
Otevření kapoty
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda j e kapota úplně za-
vřena a zamknuta. Jestliže není kapot a řádně zamknuta,
může se během jízdy otevřít a způsobit
nehodu s následkem smrti nebo váž- ných zranění.
■Po nasazení podpěrné tyče do ot-
voru
Ujistěte se, že tyč podpírá kapotu bez-
pečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její příchytky.
Zavírání kapoty s podpěrnou tyčí, kte-
rá není upevněna v příchytce, by moh- lo způsobit prohnutí kapoty.

4286-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
■Vpředu
■Vzadu
Umístění podlahového
zvedáku
Když používáte podlahový zve-
dák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku
a provádějte činnost bezpečně.
Když vaše vozidl o zvedáte po-
mocí podlahového zvedáku,
umístěte zvedák správně. Ne-
správné umístění může vaše
vozidlo poškodit nebo způsobit
zranění.
Umístění zvedacího místa

429
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ

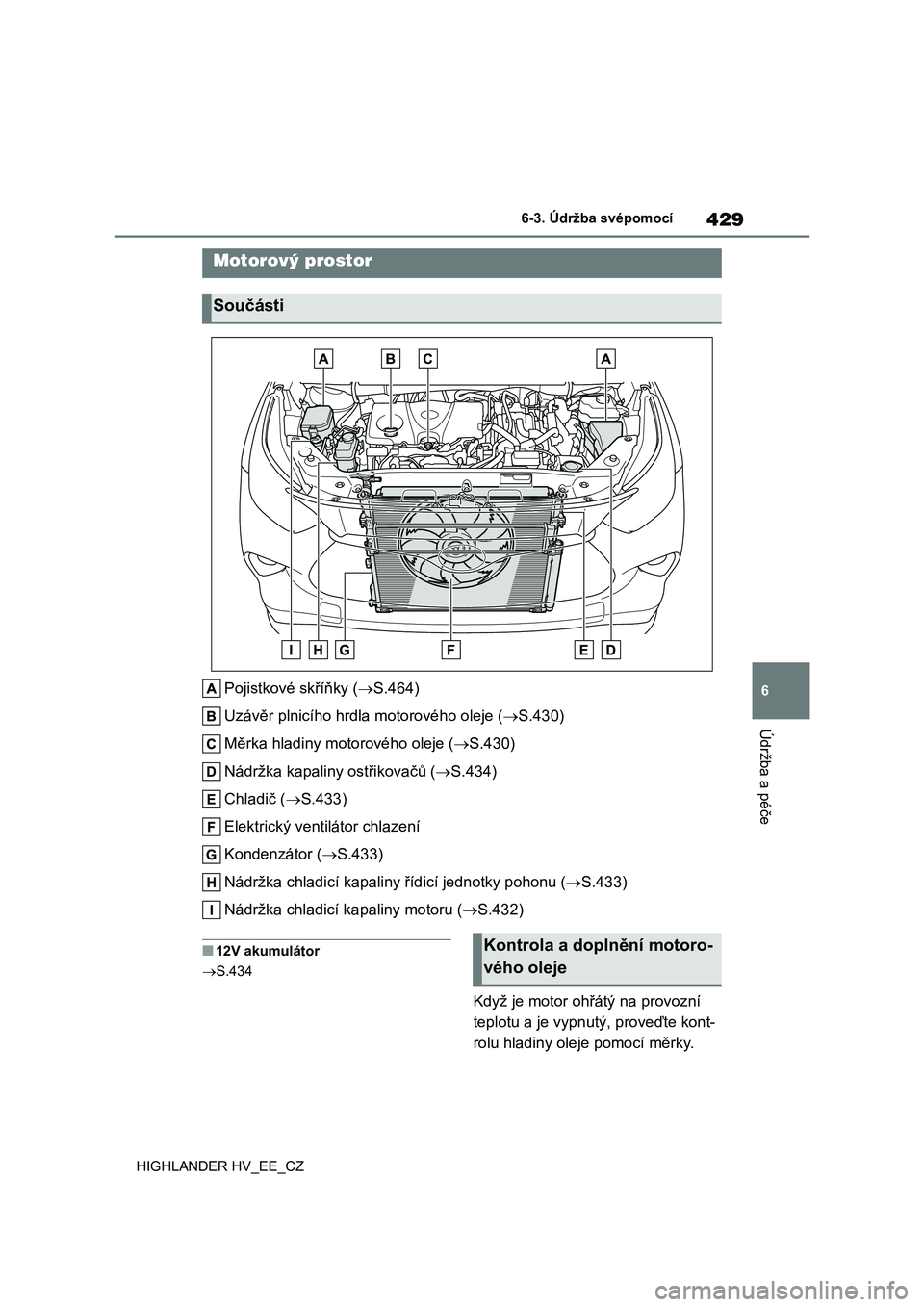

Pojistkové skříňky ( S.464)
Uzávěr plnicího hrdla motorového oleje ( S.430)
Měrka hladiny motorového oleje ( S.430)
Nádržka kapaliny ostřikovačů ( S.434)
Chladič ( S.433)
Elektrický ventilátor chlazení
Kondenzátor ( S.433)
Nádržka chladicí kapaliny řídicí jednotky pohonu ( S.433)
Nádržka chladicí k apaliny motoru (S.432)
■12V akumulátor
 S.434
Když je motor ohřátý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
Motorový prostor
Součásti
Kontrola a doplnění motoro-
vého oleje

4306-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a vypnutí hybridního systému
vyčkejte více než 5 minut, až olej
steče zpět na dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
 S.531
 Množství oleje (Nízká  Plná)
1,5 l
 Pomůcka
Čistý trychtýř
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový ole j stejného typu,
který je již v motoru použit.
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nasaďte uzávěr plnicího hrdla
oleje jeho otá čením doprava.

431
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množ-
ství motorového olej e. V následujících
situacích se může s potřeba oleje zvýšit a může být nutné doplnit motorový olej
mezi intervaly údržby.
●Když je motor nový, například přímo
po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo
olej neodpovídající viskozity
●Když jedete při v ysokých otáčkách
motoru nebo s těžkým nákladem, při tažení, nebo při jízdě s častým zrych-
lováním a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte
často v hustém provozu
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po-
tenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte
se proto dlouhého a opakovaného
kontaktu s olejem. Důkladně se umyjte mýdlem a vo dou, abyste od-
stranili použitý motorový olej z vaší
pokožky.
●Zlikvidujte použitý o lej a filtry pouze
bezpečným a přijatelným způsobem. Nevyhazujte použitý olej a filtry do
domácího odpadu, nevylévejte ho do
kanalizace ani na zem. Kontaktujte kteréh okoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv sp olehlivý servis, servisní středisko nebo obchod s ná-
hradními díly a informujte se o mož-
nosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu
dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poško-
zení motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motoro- vý olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo
dojít k poškození motoru.
●Při každém doplněn í oleje zkontro-
lujte hladinu oleje na měrce.
●Ujistěte se, že je u závěr plnicího
hrdla oleje dotažen.
■Pokud je olej rozlit na kryt motoru
Abyste předešli poškození krytu moto- ru, odstraňte co nejdříve veškerý mo-
torový olej z krytu motoru použitím
neutrálního čisticí ho prostředku. Nepo- užívejte organická rozpouštědla, jako
je čistič brzd.

4326-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
■Nádržka chladicí kapaliny mo-
toru
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami "FULL" a "LOW" na
nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou "LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.522)
■Nádržka chladicí kapaliny řídicí
jednotky pohonu
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném hybrid-
ním systému mezi ryskami "FULL"
(plná) a "LOW" (ní zká) na nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.522)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long
Life Coolant" nebo podobnou vysoce kvalitní bezsilikáto vou, bezaminovou,
bezdusitanovou a bez boritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanli vých hybridních or-
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody.
(Minimální teplota: -35 °C
Pro další podrobnosti o chladicí kapalině
kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte- rýkoliv spolehlivý servis.
Kontrola chladicí kapaliny
