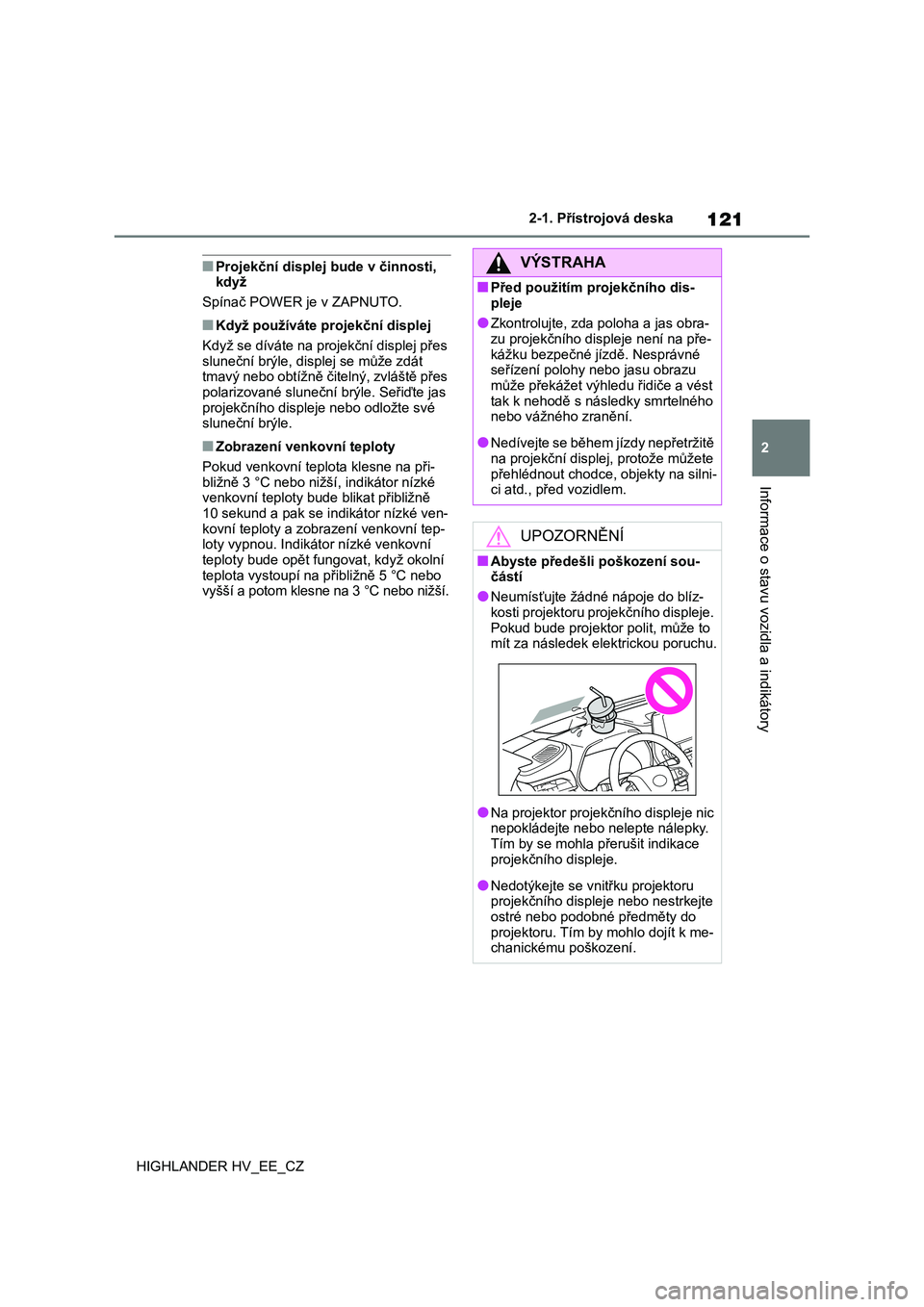

121
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
HIGHLANDER HV_EE_CZ
■Projekční displej bude v činnosti, když
Spínač POWER je v ZAPNUTO.
■Když používáte projekční displej
Když se díváte na projekční displej přes sluneční brýle, displej se může zdát
tmavý nebo obtížně čitelný, zvláště přes
polarizované sluneční brýle. Seřiďte jas projekčního displeje nebo odložte své
sluneční brýle.
■Zobrazení venkovní teploty
Pokud venkovní teplota klesne na při- bližně 3 °C nebo nižší , indikátor nízké
venkovní teploty bude blikat přibližně
10 sekund a pak se indikátor nízké ven- kovní teploty a zobrazení venkovní tep-
loty vypnou. Indikátor nízké venkovní
teploty bude opět fungovat, když okolní teplota vystoupí na přibližně 5 °C nebo
vyšší a potom klesne na 3 °C nebo nižší.
VÝSTRAHA
■Před použitím projekčního dis-
pleje
●Zkontrolujte, zda poloha a jas obra- zu projekčního displeje není na pře-
kážku bezpečné jízdě. Nesprávné
seřízení polohy nebo jasu obrazu může překážet výhle du řidiče a vést
tak k nehodě s následky smrtelného
nebo vážného zranění.
●Nedívejte se během jízdy nepřetržitě
na projekční displej, protože můžete
přehlédnout chodce, objekty na silni- ci atd., před vozidlem.
UPOZORNĚNÍ
■Abyste předešli poškození sou-částí
●Neumísťujte žádné nápoje do blíz-
kosti projektoru projekčního displeje. Pokud bude projektor polit, může to
mít za následek elektrickou poruchu.
●Na projektor projekčního displeje nic nepokládejte nebo nelepte nálepky.
Tím by se mohla přerušit indikace
projekčního displeje.
●Nedotýkejte se vnitřku projektoru
projekčního displeje nebo nestrkejte ostré nebo podobné předměty do
projektoru. Tím by mohlo dojít k me-
chanickému poškození.

1222-1. Přístrojová deska
HIGHLANDER HV_EE_CZ
■Změna nastavení projekčního
displeje
Zvolte na multiinformačním dis-
pleji ( S.539) a pak .
■Zapnutí/vypnutí projekčního
displeje
Stiskněte pro zapnutí/vypnutí
projekčního displeje.
■Změna nastavení projekčního
displeje
Stiskněte a podržte pro zobra-
zení následujícího nastavení.
 "Jas/poloha HUD"
Zvolte pro seřízení jasu a svislé polohy
projekčního displeje.
 "HUD asistence řízení"
• Nastavení otáčkoměru
Prázdný/Hybridní systém/Otáčkoměr
Zvolte pro změnu zobrazení na prázdný
(bez zobrazení)/indikátor hybridního
systému/otáčkoměr.
Zvolte pro zapnutí/vypnutí následujících
položek:
• Navigace (je-li ve výbavě)
• Jízdní asistent
• Kompas (je-li ve výbavě)
•Audio
 "Natočení HUD"
Zvolte pro seřízení úhlu projekčního dis-
pleje.
Stiskněte spínač nebo , abyste
seřídili úhel projekčního displeje.
■Zapnutí/vypnutí projekčního displeje
Pokud je projekční di splej vypnut, zůsta-
ne vypnutý, když je spínač POWER vy-
pnut a pak zapnut do režimu ZAPNUTO.
■Jas displeje
Jas projekčního displeje je možné seří-
dit na na multiinfo rmačním displeji.
Je také automaticky se řízen podle jasu okolí.
■Automatické seřízení polohy pro-
jekčního displeje (vozidla s pamětí
jízdní polohy)
Požadovaná poloha projekčního disple-
je může být uložena do paměti a vyvolá-
na automaticky pom ocí systému paměti jízdní polohy. ( S.197)
■Když je odpojen 12V akumulátor
Přizpůsobené nastavení projekčního
displeje bude resetováno.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.539)
Používání projekčního dis-
pleje
VÝSTRAHA
■Výstraha při změně nastavení pro-
jekčního displeje
Protože je potřeba , aby během nasta-
vování projekčního di spleje byl hybrid-
ní systém v činnosti, ujistěte se, že je vozidlo zaparkováno na místě s ade-
kvátním větráním. V uzavřeném prosto-
ru, např. v garáži, se mohou výfukové plyny, obsahující kysličník uhelnatý
(CO), hromadit a vni knout do vozidla.
To může způsobit smrt nebo vážné ohrožení zdraví.
UPOZORNĚNÍ
■Když měníte nastavení projekční-
ho displeje
Abyste zabránili vybití 12V akumuláto-
ru, ujistěte se, že p ři změně nastavení
projekčního displeje je hybridní systém v činnosti.

123
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
HIGHLANDER HV_EE_CZ
■Indikátor hybridního systému
Oblast dobíjení
Hybridní Eko oblast
Eko oblast
Oblast výkonu
Zobrazený obsah je stejný jako ten, který
je zobrazen na přístroji (indikátor hybrid-
ního systému). Podrobnosti - viz S.107.
■Otáčkoměr
Ukazuje otáčky motoru (počet otáček
za minutu).
■Venkovní teplota
Zobrazuje se v následujících situa-
cích:
 Když je spínač POWER zapnut
do režimu ZAPNUTO (Zobrazeno
přibližně 10 sekund)
 Když indikátor nízké venkovní
teploty bliká
Zobrazený obsah je stejný jako ten,
který je zobrazen na multiinformač-
ním displeji. Podrobn osti - viz popis
zobrazení venkovní teploty na multi-
informační displeji. ( S.107)
Zobrazuje následujících položky
s vazbou na navigační systém:
(Viz "Příručka pro uživatele navigač-
ního a multimediálního systému".)
■Navigace trasy do cíle
Zobrazí se, když navigační systém
provádí navigaci trasy. Když se při-
bližujete ke křižovatce, zobrazí se
šipka označující navrhovaný směr
jízdy.
■Název ulice
V závislosti na situaci se zobrazí ná-
zvy ulic blížící se křižovatky.
■Kompas (zobrazení směrem
jízdy nahoru)
Zobrazuje směr jízdy.
■Zobrazení názvu ulice (vozidla s na- vigačním systémem)
V závislosti na situaci, např., když ne-
jsou dostupné informace v mapových
datech, se názvy ulic b lížící se křižovat- ky nemusí zobrazit.
Indikátor hybridního systému/
Otáčkoměr/Venkovní teplota
Oblast zobrazení s vazbou
na navigační systém (je-li ve
výbavě)

1242-1. Přístrojová deska
HIGHLANDER HV_EE_CZ
Zobrazuje provozní stav následují-
cích systémů:
 LTA (Asistent sledování jízdy
v jízdních pruzích) ( S.291)
 Adaptivní tempomat s plným
rychlostním rozsahem ( S.300)
 PCS (Předkolizní systém)
( S.280)
 Funkce PKSB (pro statické ob-
jekty) (je-li ve výbavě) ( S.345)
 Parkovací asistent (je-li ve výbavě)
( S.327)
 Drive-Start Control (S.227)
 Brake Override System (S.227)
Zobrazený obsah je stejný jako ten, který je zobrazen na multiinformačním disple-
ji. Podrobnosti - viz popis jednotlivého
systému.
Zobrazují se násle dující ikony a hlá-
šení s vazbou na multiinformační
displej:
: Hlavní výstražná ikona
Zobrazí se, když se na multiinformačním
displeji objeví výst ražné hlášení.
( S.494)
: Informační ikona
Zobrazí se, když se na multiinformačním
displeji zobrazí návrhové/sdělovací vy-
skakovací zobrazení. ( S.119)
V závislosti na situaci se zobrazí ná-
sledující:
■Výstraha/Hlášení
V závislosti na situ aci se zobrazí vý-
stražné hlášení nebo jiné hlášení.
 Výstražná hlášení
Mohou se zobrazit určitá výstražná hlá-
šení
 Vyskakovací okna
Když je v činnosti asistenční jízdní sys-
tém, některé z info rmací zobrazených
na multiinformačním displeji se zobrazí
na projekčním disple ji jako vyskakovací
okno.
■Stav hands-free systému
Zobrazí se, když je hands-free sys-
tém v činnosti.
(Viz "Příručka pro uživatele navigač-
ního a multimediálního systému".)
■Provozní stav audiosystému
Zobrazí se, když je audiosystém
v činnosti.
(Viz "Příručka pro uživatele navigač-
ního a multimediálního systému".)
■Vyskakovací okna
V závislosti na vyska kovacím okně se
aktuálně zobrazená položka v oblasti
zobrazení zpráv nemusí dočasně zobra- zit. Položka se zobr azí poté, co vyska-
kovací okno nebude nadále zobrazeno.
Oblast zobrazení stavu asis-
tenčních jízdních systémů
Ikony /
Oblast zobrazení hlášení

125
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
HIGHLANDER HV_EE_CZ
Obrazovka audiosystému
Multiinformační displej
Spínače ovládání přístroje
■Obrazovka audiosystému
Audiosystém bez f unkce navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
Pokud je zobrazena jiná obrazovka než
"Monitor energie", zvolte "Energie".
Audiosystém s funkcí navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Zvolte "ECO" na obrazovce "In-
formace".
Pokud je zobrazena jiná obrazovka než "Monitor energie", zvolte "Energie".
12,3palcový displej
1 Zvolte Toyota multi-operation
touch ( S.374).
2 Zvolte "Energie".
Polohu obrazovky lze také změnit vol-
bou požadované informace na celé ob- razovce.
Obrazovka monitoru
energie/spotřeby
Stav hybridního systému může-
te sledovat na multiinformačním
displeji a displeji audiosystému.
Vozidla s 12,3palcovým disple-
jem: Monitor energie nebo obra-
zovka spotřeby paliva mohou
být zobrazeny a ovládány na
Toyota multi-operation touch.
Součásti systému
Monitor energie

1262-1. Přístrojová deska
HIGHLANDER HV_EE_CZ
Když je vozidlo poháněno elektrický m (trakčním) motorem (Příklad: 8palcový displej)
Když je vozidlo poháněno jak benzínovým motorem, tak elektrickým (trakčním) mo- torem (Příklad: 8palcový displej)
Když je vozidlo poháněno benzínovým motorem (Příklad: 8palcový displej)

127
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
HIGHLANDER HV_EE_CZ
Tyto obrázky jsou pouze příklady a mohou se mírně lišit od aktuálního stavu.
Když vozidlo dobíjí hybridní (trakční) akumulátor (Příklad: 8palcový displej)
Když neprobíhá žádný tok energie (Příklad: 8palcový displej)

1282-1. Přístrojová deska
HIGHLANDER HV_EE_CZ
Indikátor stavu hybridního (trakčního) akumulátoru (Příklad: 8p alcový dis-
plej)
Vybitý
Nabitý
Tyto obrázky jsou pouze příklady a mo-
hou se mírně lišit od aktuálního stavu.
■Multiinformační displej
1 Stiskněte nebo na spínačích ovládání přístroje pro volbu .
2 Stiskněte nebo na spínačích ovládání přístroje pro volbu zobra-
zení monitoru energie.
Když je vozidlo poháněno elektrickým (trakčním) motorem
Když je vozidlo poháněno jak benz ínovým motorem, tak elektrickým (trakčním) mo-
torem
