2020 TOYOTA HIGHLANDER Návod na použití (in Czech)

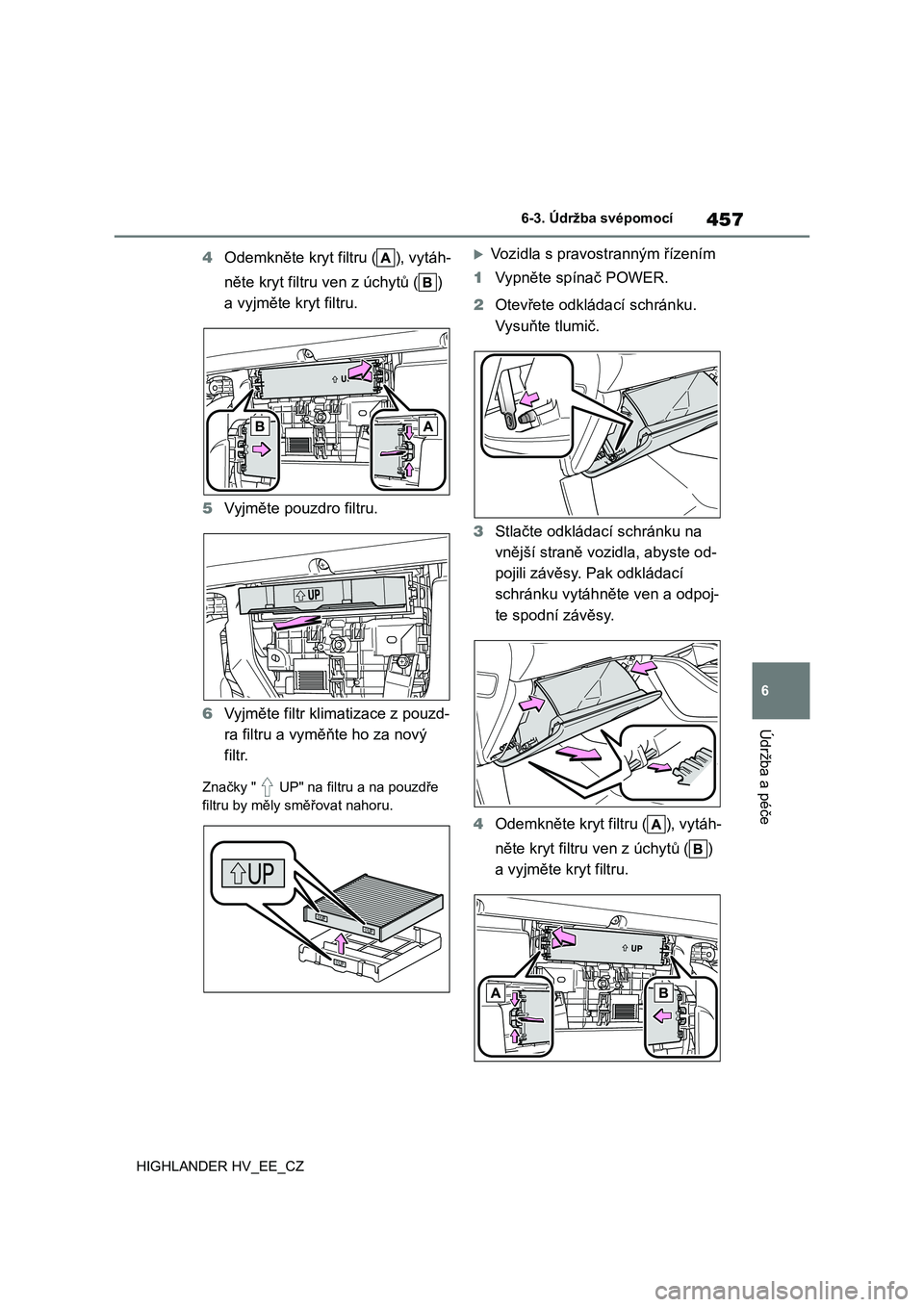

457
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ
4 Odemkněte kryt filtru ( ), vytáh-
něte kryt filtru ven z úchytů ( )
a vyjměte kryt filtru.
5 Vyjměte pouzdro filtru.
6 Vyjměte filtr klimatizace z pouzd-
ra filtru a vyměňte ho za nový
filtr.
Značky " UP" na filtru a na pouzdře
filtru by měly směřovat nahoru.
Vozidla s pravostranným řízením
1 Vypněte spínač POWER.
2 Otevřete odkládací schránku.
Vysuňte tlumič.
3 Stlačte odkládací schránku na
vnější straně vozidla, abyste od-
pojili závěsy. Pak odkládací
schránku vytáhněte ven a odpoj-
te spodní závěsy.
4 Odemkněte kryt filtru ( ), vytáh-
něte kryt filtru ven z úchytů ( )
a vyjměte kryt filtru.

4586-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
5 Vyjměte pouzdro filtru.
6 Vyjměte filtr klimatizace z pouzd-
ra filtru a vyměňte ho za nový
filtr.
Značky " UP" na filtru a na pouzdře
filtru by měly směřovat nahoru.
■Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace
podle plánu údržby. V prašných oblas-
tech nebo oblastech se silnou intenzitou dopravy může být výměna provedena
dříve. (Informace o p lánu údržby si pře-
čtěte v "Servisní kn ížce Toyota" nebo "Záruční knížce Toyota".)
■Pokud se proudění vzduchu z vý-
stupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
UPOZORNĚNÍ
■Když používáte systém klimati-
zace
Vždy se ujistěte, že je instalován filtr. Používání systému klimatizace bez
filtru může systém poškodit.

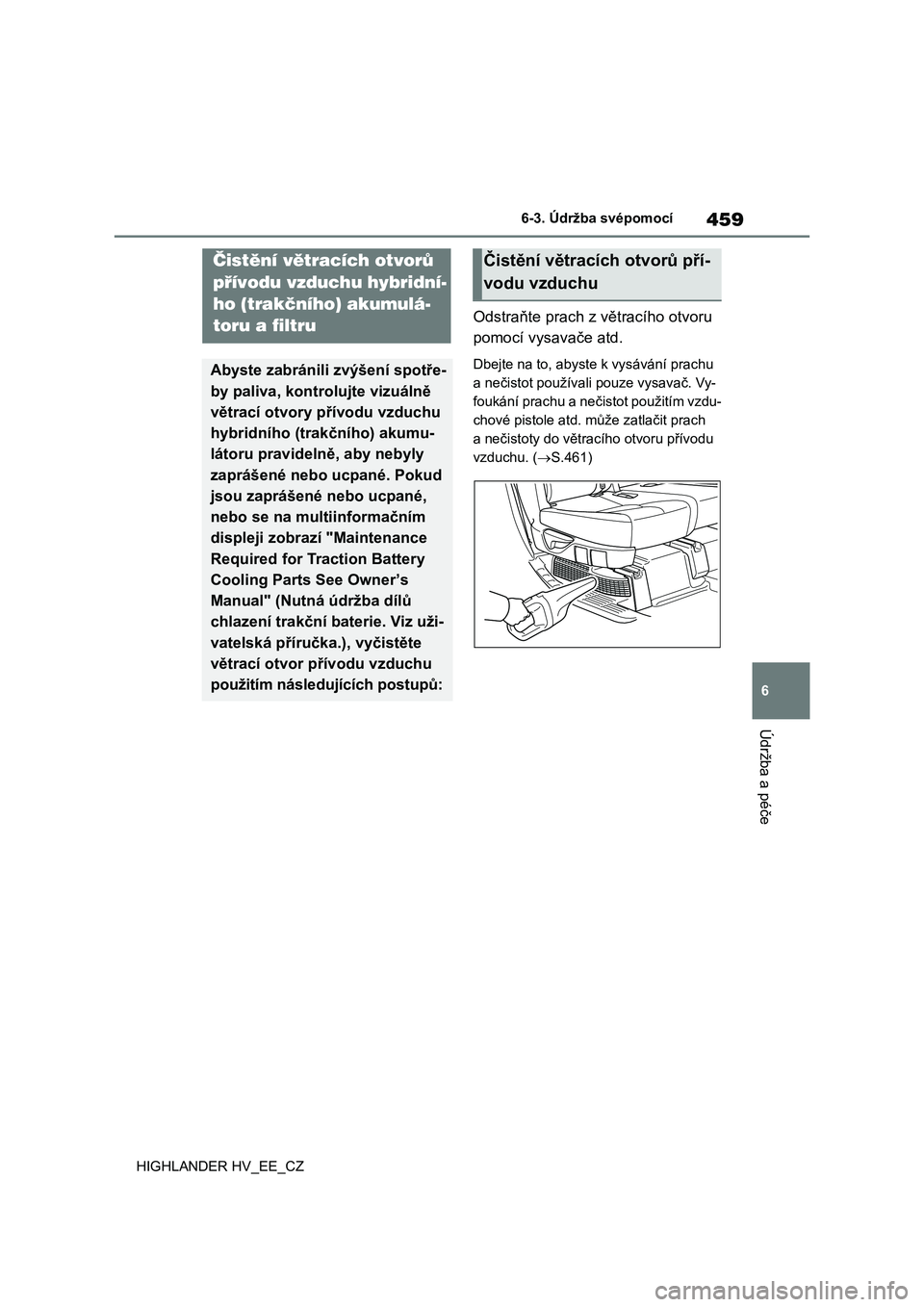

459
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ
Odstraňte prach z větracího otvoru
pomocí vysavače atd.
Dbejte na to, abyste k vysávání prachu
a nečistot používali pouze vysavač. Vy-
foukání prachu a nečistot použitím vzdu-
chové pistole atd. může zatlačit prach
a nečistoty do větrac ího otvoru přívodu
vzduchu. ( S.461)
Čistění větracích otvorů
přívodu vzduchu hybridní-
ho (trakčního) akumulá-
toru a filtru
Abyste zabránili zvýšení spotře-
by paliva, kontrolujte vizuálně
větrací otvory přívodu vzduchu
hybridního (trakčního) akumu-
látoru pravideln ě, aby nebyly
zaprášené nebo ucpané. Pokud
jsou zaprášené nebo ucpané,
nebo se na multiinformačním
displeji zobrazí "Maintenance
Required for Traction Battery
Cooling Parts See Owner’s
Manual" (Nutná údržba dílů
chlazení trakční baterie. Viz uži-
vatelská příručka.), vyčistěte
větrací otvor přívodu vzduchu
použitím následujících postupů:
Čistění větracích otvorů pří-
vodu vzduchu

4606-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
Pokud prach a nečistoty nelze úplně
odstranit s nasazeným krytem větra-
cího otvoru přívodu vzduchu, vyjmě-
te kryt a vyčistěte filtr.
1 Vypněte spínač POWER.
2 Vyjměte kryt větracího otvoru pří-
vodu vzduchu.
Zatáhněte kryt podl e obrázku, abyste rozpojili 6 úchytů, počínaje úchytem
v pravém horním rohu a zatáhněte kryt
směrem k předku vozidla, abyste ho vyjmuli.
3 Vyjměte filtr větracího otvoru pří-
vodu vzduchu.
Rozpojte úchyt, abyst e vyjmuli filtr ze
zadní podlahové lišty.
4 Odstraňte prach a nečistoty z fil-
tru použitím vysavače atd. Neza-
pomeňte také ods tranit prach
a nečistoty z vnitřku krytu větra-
cího otvoru přívodu vzduchu.
Nezapomeňte také odstranit prach a ne-
čistoty z vnitřku kryt u větracího otvoru přívodu vzduchu.
5 Namontujte znovu filtr do krytu.
Zapojte 3 úchyty, abyste nasadili filtr.
Ujistěte se, že filtr není pokřivený nebo
deformovaný, když ho nasazujete.
6 Nasaďte kryt větracího otvoru
přívodu vzduchu.
Zasuňte jazýček krytu dle obrázku a za-
tlačte kryt, abyste zapojili 6 úchytů.
Pokud prach a nečistoty ne-
lze úplně odstranit

461
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ
■Plánovaná údržba větracího otvoru přívodu vzduchu je nezbytná, když
V některých situacích, např., když je vo-
zidlo používáno často v hustém provozu nebo prašných oblas tech, může být za-
potřebí častější čist ění větracího otvoru
přívodu vzduchu. Podrobnosti - viz "Servisní knížka Toyota" nebo "Záruční
knížka Toyota".
■Čistění větracího otvoru přívodu
vzduchu
●Prach ve větracím otvoru přívodu
vzduchu může bránit chlazení hybrid- ního (trakčního) akumulátoru. Pokud
je nabíjení/vybíjení hybridního (trakční-
ho) akumulátoru omezeno, vzdálenost, kterou může vozidlo ujet použitím
elektrického (trakč ního) motoru, se
může zkrátit a spo třeba paliva se může zvýšit. Kontrolu jte a čistěte vět-
rací otvor přívodu vzduchu pravidelně.
●Nesprávné zacházení s krytem větra-
cího otvoru přívodu vzduchu a filtrem
může způsobit jejich poškození. Po- kud máte jakékoliv nejasnosti ohledně
čistění filtru, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis.
■Pokud se na multiinformačním dis-
pleji zobrazí "Nutná údržba dílů
chlazení trakční baterie. Viz uživa- telská příručka."
●Pokud se na multiinformačním displeji objeví toto výstražné hlášení, vyjměte
kryt větracího otvoru přívodu vzduchu
a vyčistěte filtr. ( S.460)
●Po vyčistění větracího otvoru přívodu
vzduchu nastartujte hybridní systém a zkontrolujte, že se výstražné hlášení
dále nezobrazuje. Po nastartování
hybridního systému mů že trvat přibliž- ně 20 minut, než výstražné hlášení
zmizí. Pokud výst ražné hlášení ne-
zmizí, nechte vozidlo prohlédnout kte- rýmkoliv autorizovaným prodejcem
nebo servisem Toyot a, nebo kterým-
koliv spolehlivým servisem.
VÝSTRAHA
■Když čistíte větr ací otvor přívodu
vzduchu
●Na čistění větracího otvoru přívodu vzduchu nepoužívejte vodu nebo
jiné tekutiny. Pokud se na hybridní
(trakční) akumulátor nebo jiné sou- části dostane vod a, může to způso-
bit poruchu nebo požár.
●Před čistěním větracích otvorů přívo- du vzduchu se ujistě te, že je vypnut
spínač POWER, aby byl hybridní
systém vypnutý.
UPOZORNĚNÍ
■Když čistíte větr ací otvor přívodu
vzduchu
Když čistíte větrací otvor přívodu vzdu-
chu, dbejte na to, abyste k vysávání
prachu a nečistot používali pouze vy- savač. Pokud je pro vyfoukání prachu
a nečistot použito pistole se stlačeným
vzduchem, prach nebo nečistoty mo- hou být zatlačeny do větracího otvoru
přívodu vzduchu, což může ovlivnit vý-
kon hybridního (trakčního) akumuláto-
ru a způsobit poruchu.
■Abyste zabránili poškození vozi-
dla
●Nedovolte, aby se do větracích otvo-
rů přívodu vzduchu dostala voda
nebo cizí látky, kd yž je vyjmut kryt.

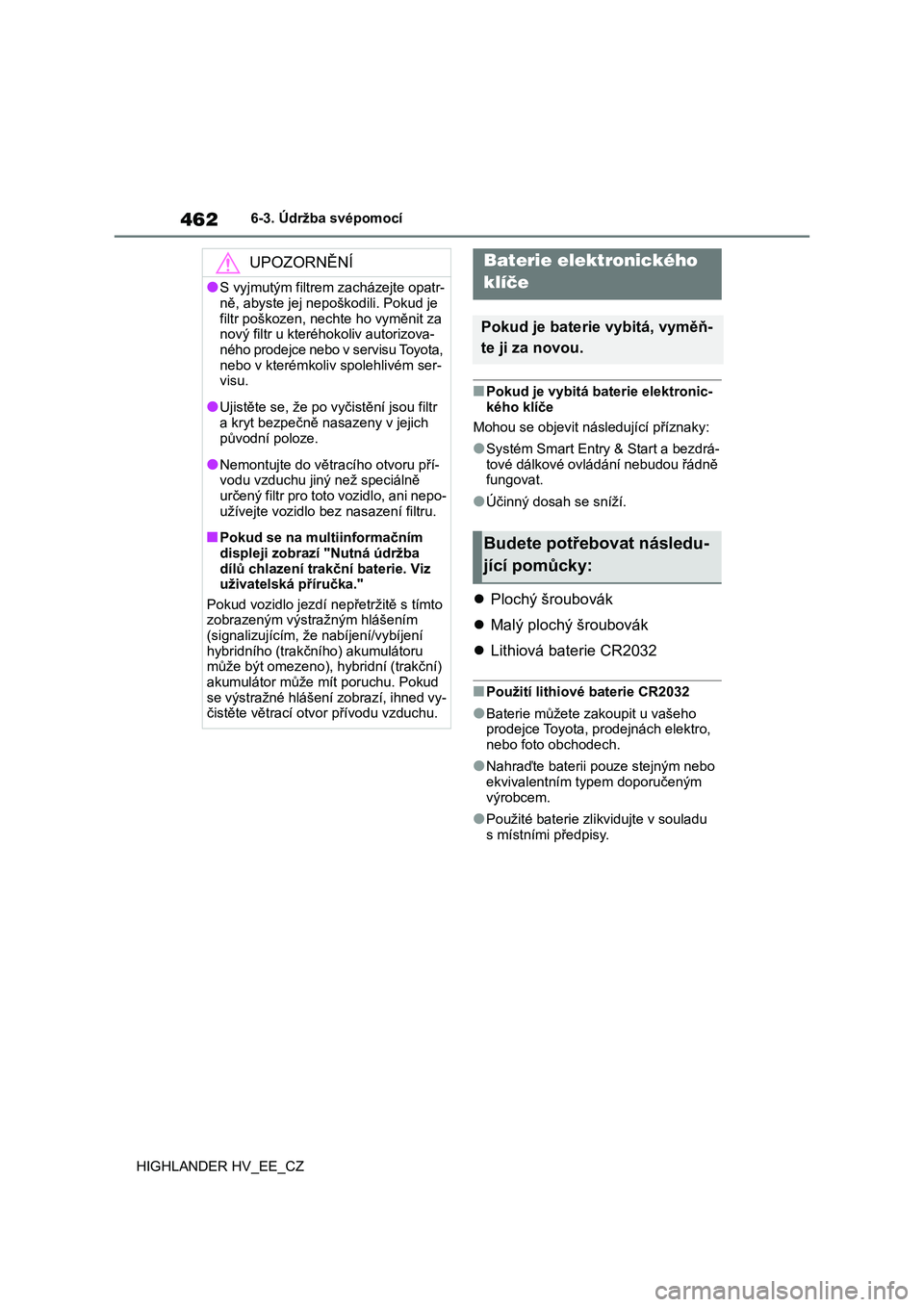

4626-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
■Pokud je vybitá baterie elektronic-
kého klíče
Mohou se objevit následující příznaky:
●Systém Smart Entry & Start a bezdrá-
tové dálkové ovládání nebudou řádně fungovat.
●Účinný dosah se sníží.
 Plochý šroubovák
 Malý plochý šroubovák
 Lithiová baterie CR2032
■Použití lithiové baterie CR2032
●Baterie můžete zakoupit u vašeho
prodejce Toyota, prodejnách elektro, nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použité baterie zli kvidujte v souladu
s místními předpisy.
UPOZORNĚNÍ
●S vyjmutým filtrem zacházejte opatr-
ně, abyste jej nepoškodili. Pokud je
filtr poškozen, nechte ho vyměnit za nový filtr u kteréhokoliv autorizova-
ného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém ser- visu.
●Ujistěte se, že po vyčistění jsou filtr
a kryt bezpečně nasazeny v jejich původní poloze.
●Nemontujte do větracího otvoru pří-vodu vzduchu jiný než speciálně
určený filtr pro toto vozidlo, ani nepo-
užívejte vozidlo bez nasazení filtru.
■Pokud se na multiinformačním
displeji zobrazí "Nutná údržba dílů chlazení trakční baterie. Viz
uživatelská příručka."
Pokud vozidlo jezdí nepřetržitě s tímto zobrazeným výstražným hlášením
(signalizujícím, že nabíjení/vybíjení
hybridního (trakčního) akumulátoru může být omezeno), hy bridní (trakční)
akumulátor může mí t poruchu. Pokud
se výstražné hlášení zobrazí, ihned vy- čistěte větr ací otvor přívodu vzduchu.
Baterie elektronického
klíče
Pokud je baterie vybitá, vyměň-
te ji za novou.
Budete potřebovat následu-
jící pomůcky:

463
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ
1 Uvolněte zámek a vyjměte me-
chanický klíč.
2 Vyjměte kryt klíče.
Abyste zabránili poškození klíče, pře-
kryjte špičku plochého šroubováku hadříkem.
3 Vyjměte vybitou baterii.
Když vyjímáte kryt, modul elektronické-
ho klíče může přilnout ke krytu a baterie nemusí být viditelná . V tom případě vy-
jměte modul elektroni ckého klíče, abys-
te baterii vyjmuli.
Když vyjímáte bateri i, použijte šroubo-
vák příslušné veliko sti. Vložte novou ba-
terii "+" pólem směrem nahoru.
Výměna baterie
VÝSTRAHA
■Pokyny pro akumulátor
Dodržujte následující pokyny. Nedodr-
žení těchto pokynů může vést ke smr-
telnému nebo k vážnému zranění.
●Baterii nespolkněte. Může to způso-
bit chemické popálení.
●V elektronickém klíči se používá
mincová baterie nebo knoflíková ba- terie. Pokud dojde k spolknutí baterie,
může to způsobit těžké chemické
popálení již za 2 hodiny a může to způsobit smrt nebo vážné zranění.
●Nové a vyjmuté bat erie uchovávejte mimo dosah dětí.
●Pokud nelze kryt pevně zavřít, pře-staňte používat ele ktronický klíč
a klíč uložte na mí sto, kde se děti
nemohou dostat, a pak kontaktujte kteréhokoliv autor izovaného prodej-
ce nebo servis Toyota, nebo kterýko-
liv spolehlivý servis.

4646-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
1 Vypněte spínač POWER.
2 Otevřete kryt pojistkové skříňky.
Motorový prostor: pojistková
skříňka typu A
Zatlačte úchyt dovnitř a víčko zdvihněte.
Motorový prostor: pojistková
skříňka typu B
Zatlačte úchyt dovnitř a víčko zdvihněte.
VÝSTRAHA
●Pokud omylem spolknete baterii
nebo vložíte baterii do některé části
těla, okamžitě vyhledejte lékařskou pomoc.
■Abyste zabránili výbuchu baterie nebo úniku hořlavé kapaliny nebo
plynu
●Nahraďte baterii novou baterií stej-
ného typu. Pokud je použit špatný typ baterie, ta může vybuchnout.
●Nevystavujte baterie extrémně níz-kému tlaku z dův odu vysoké nad-
mořské výšky nebo extrémně
vysokým teplotám.
●Baterii nespalujte , nerozbíjejte nebo
neřežte.
UPOZORNĚNÍ
■Pro normální činnost po výměně
baterie
Dodržujte následující pokyny, abyste
zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi bate- rie.
●Nedotýkejte se ani n ehýbejte s jiný- mi součástmi uvnitř dálkového ovlá-
dání.
●Neohýbejte žádný z kontaktů bate-
rie.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vyměň-
te pojistku, pokud je to potřeba.
Kontrola a výměna pojistek
