2020 TOYOTA COROLLA HATCHBACK Manual del propietario (in Spanish)

647
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo
*1: Vehículos sin carga
*2: Vehículos sin antena de techo
*3: Vehículos con antena de techo
*4: Vehículos sin limpiaparabrisas de la luna trasera
*5: Vehículos con limpiaparabrisas de la luna trasera
■Número de identificación del vehí-
culo
El número de identificación del vehículo
(VIN) es el identificador legal de su
vehículo. Es el número de identificación
principal de su Toyota. Se utiliza para
registrar la titularidad del vehículo.
Este número está estampado debajo
del asiento delantero derecho.
Vehículos con dirección a la derecha:
Este número aparece también estam-
pado en la parte superior izquierda del
tablero de instrumentos.
Este número también se encuentra en
la etiqueta del fabricante.
■Número del motor
El número del motor aparece impreso
en el bloque del motor como se mues-
tra.
Capacidad máxima permitida por
eje
Parte delantera1.050 kg (2.315 lb.)
Parte trasera970 kg (2.138 lb.)
Carga en la barra de tracción75 kg (165 lb.)
Capacidad de remolqueSin freno450 kg (992 lb.)
Con freno750 kg (1.653 lb.)
Identificación del vehículo

6489-1. Especificaciones
COROLLA HV_TMUK_ES

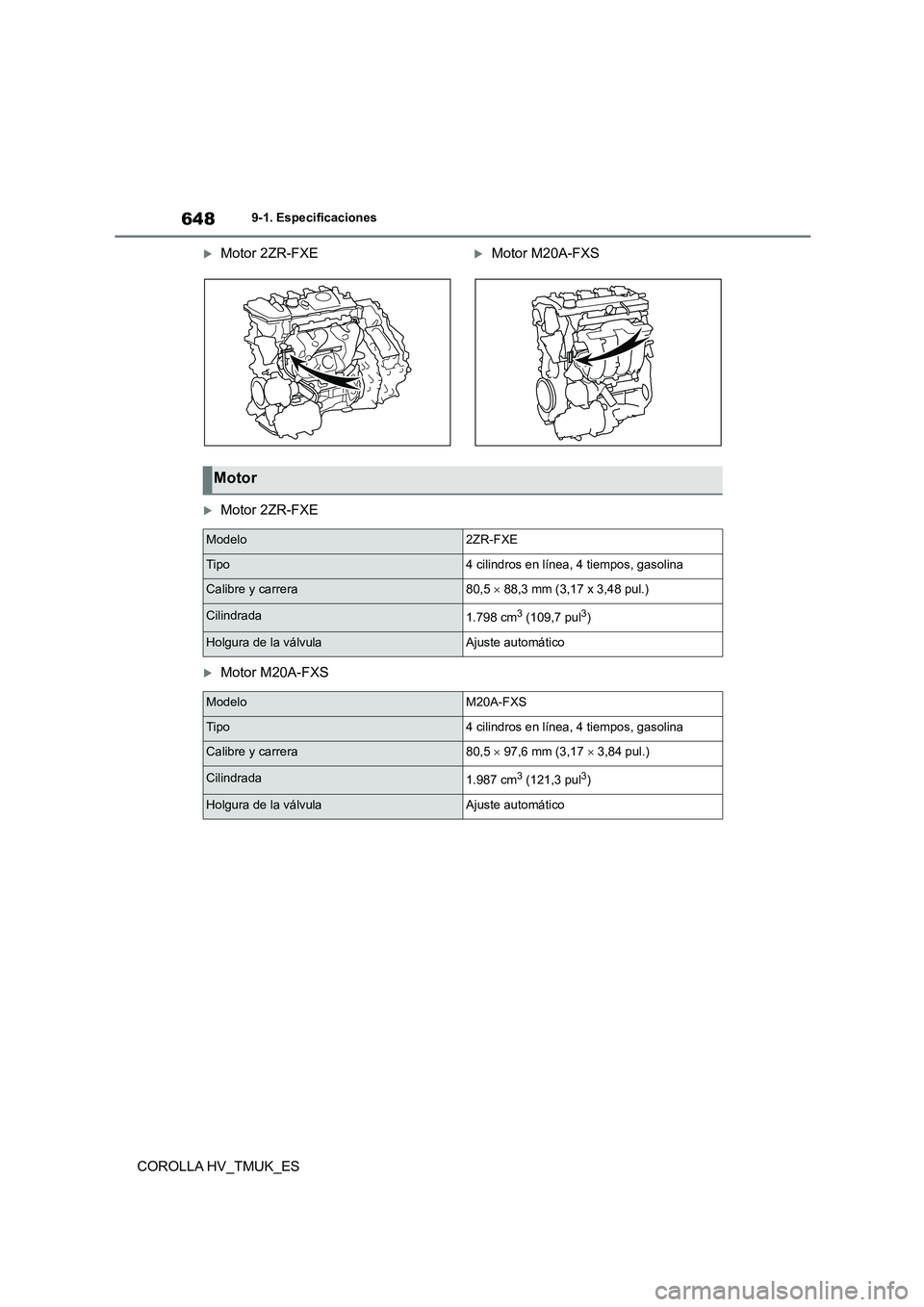

Motor 2ZR-FXEMotor M20A-FXS
Motor 2ZR-FXE
Motor M20A-FXS
Motor
Modelo2ZR-FXE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera80,5  88,3 mm (3,17 x 3,48 pul.)
Cilindrada1.798 cm3 (109,7 pul3)
Holgura de la válvulaAjuste automático
ModeloM20A-FXS
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera80,5  97,6 mm (3,17  3,84 pul.)
Cilindrada1.987 cm3 (121,3 pul3)
Holgura de la válvulaAjuste automático

649
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo

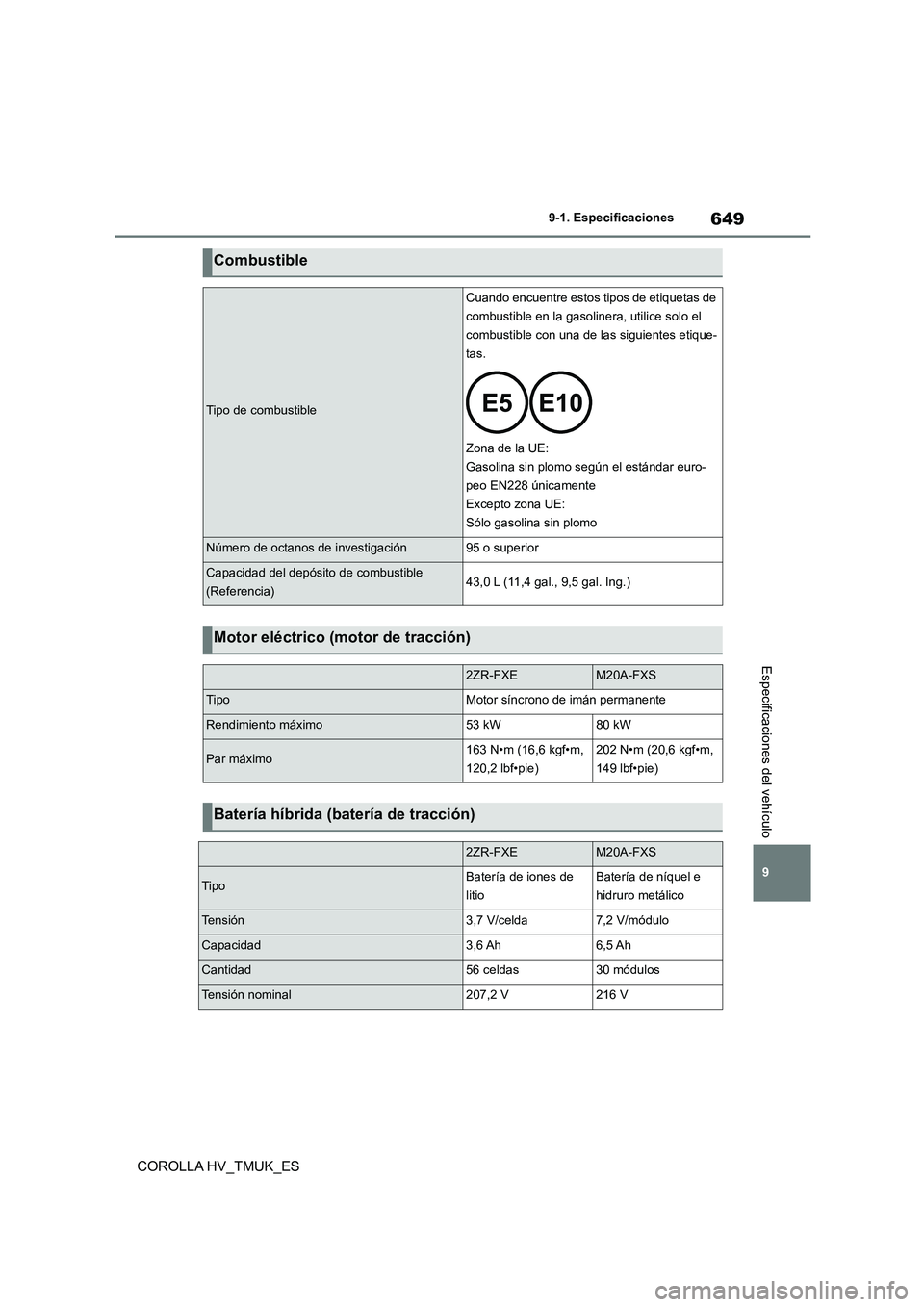

Combustible
Tipo de combustible
Cuando encuentre estos tipos de etiquetas de
combustible en la gasolinera, utilice solo el
combustible con una de las siguientes etique-
tas.
Zona de la UE:
Gasolina sin plomo según el estándar euro-
peo EN228 únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de investigación95 o superior
Capacidad del depósito de combustible
(Referencia)43,0 L (11,4 gal., 9,5 gal. Ing.)
Motor eléctrico (motor de tracción)
2ZR-FXEM20A-FXS
TipoMotor síncrono de imán permanente
Rendimiento máximo53 kW80 kW
Par máximo163 N•m (16,6 kgf•m,
120,2 lbf•pie)
202 N•m (20,6 kgf•m,
149 lbf•pie)
Batería híbrida (batería de tracción)
2ZR-FXEM20A-FXS
TipoBatería de iones de
litio
Batería de níquel e
hidruro metálico
Tensión3,7 V/celda7,2 V/módulo
Capacidad3,6 Ah6,5 Ah
Cantidad56 celdas30 módulos
Tensión nominal207,2 V216 V

6509-1. Especificaciones
COROLLA HV_TMUK_ES

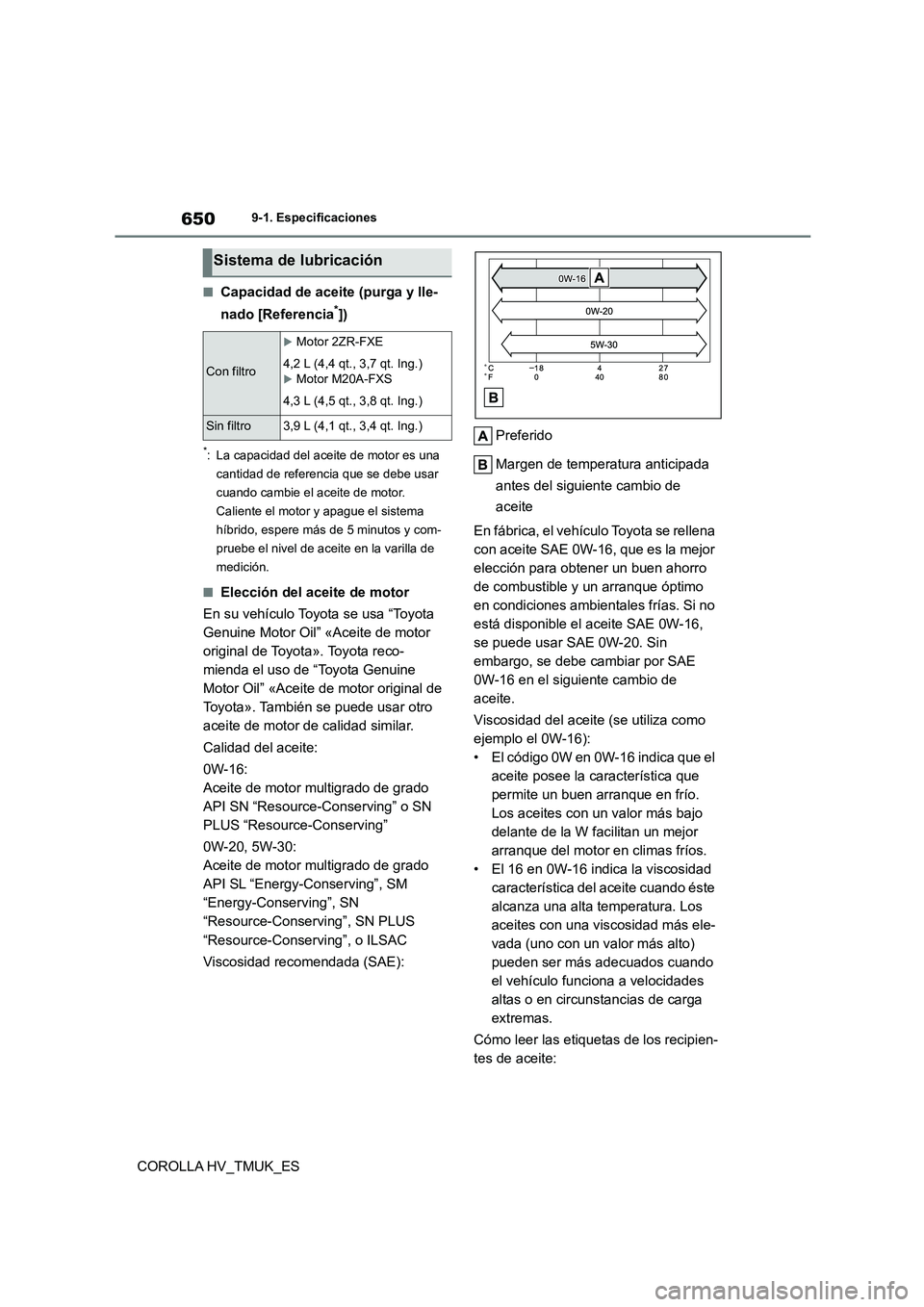

■Capacidad de aceite (purga y lle-
nado [Referencia*])
*: La capacidad del aceite de motor es una
cantidad de referencia que se debe usar
cuando cambie el aceite de motor.
Caliente el motor y apague el sistema
híbrido, espere más de 5 minutos y com-
pruebe el nivel de aceite en la varilla de
medición.
■Elección del aceite de motor
En su vehículo Toyota se usa “Toyota
Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota reco-
mienda el uso de “Toyota Genuine
Motor Oil” «Aceite de motor original de
Toyota». También se puede usar otro
aceite de motor de calidad similar.
Calidad del aceite:
0W-16:
Aceite de motor multigrado de grado
API SN “Resource-Conserving” o SN
PLUS “Resource-Conserving”
0W-20, 5W-30:
Aceite de motor multigrado de grado
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving”, o ILSAC
Viscosidad recomendada (SAE):
Preferido
Margen de temperatura anticipada
antes del siguiente cambio de
aceite
En fábrica, el vehículo Toyota se rellena
con aceite SAE 0W-16, que es la mejor
elección para obtener un buen ahorro
de combustible y un arranque óptimo
en condiciones ambientales frías. Si no
está disponible el aceite SAE 0W-16,
se puede usar SAE 0W-20. Sin
embargo, se debe cambiar por SAE
0W-16 en el siguiente cambio de
aceite.
Viscosidad del aceite (se utiliza como
ejemplo el 0W-16):
• El código 0W en 0W-16 indica que el
aceite posee la característica que
permite un buen arranque en frío.
Los aceites con un valor más bajo
delante de la W facilitan un mejor
arranque del motor en climas fríos.
• El 16 en 0W-16 indica la viscosidad
característica del aceite cuando éste
alcanza una alta temperatura. Los
aceites con una viscosidad más ele-
vada (uno con un valor más alto)
pueden ser más adecuados cuando
el vehículo funciona a velocidades
altas o en circunstancias de carga
extremas.
Cómo leer las etiquetas de los recipien-
tes de aceite:
Sistema de lubricación
Con filtro
Motor 2ZR-FXE
4,2 L (4,4 qt., 3,7 qt. Ing.)Motor M20A-FXS
4,3 L (4,5 qt., 3,8 qt. Ing.)
Sin filtro3,9 L (4,1 qt., 3,4 qt. Ing.)

651
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo
Estas marcas registradas de API (una o
las dos) figuran en algunos recipientes
de aceite para ayudarle a seleccionar el
aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SN” hace
referencia a la designación de calidad del
aceite de American Petroleum Institute
(API).
Porción central: “SAE 0W-16” hace referen-
cia al grado de viscosidad SAE.
Porción inferior: “Res ource-Conserving” sig-
nifica que el aceite tiene capacidad de aho-
rro de combustible y de protección
ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubri-
cant Specification Advisory Committee
(ILSAC) aparece visualizada en la parte
delantera del recipiente.
Sistema de refrigeración
Capacidad
(referencia)
Motor de
gasolina
Motor 2ZR-FXE
5,4 L (5,7 qt., 4,8 qt. Ing.)
Motor M20A-FXS
Sin sistema de recirculación de escape del calor:
5,9 L (6,2 qt., 5,2 qt. Ing.)
Con sistema de recirculación de escape del calor: 6,5 L (6,9 qt., 5,7 qt. Ing.)
Unidad de
control de
potencia
Motor 2ZR-FXE
1,4 L (1,5 qt., 1,2 qt. Ing.)
Motor M20A-FXS
1,6 L (1,7 qt., 1,4 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
 “Toyota Super Long Life Coolant” «Refrigerante de dura-
ción extralarga de Toyota»
 Refrigerante de etilenglicol de calidad similar o superior sin
silicato, sin amina, sin nitrit o y sin borato con tecnología
híbrida de ácido orgánico de larga duración
No utilice sólo agua corriente.

6529-1. Especificaciones
COROLLA HV_TMUK_ES
*: La capacidad del líquido es una cantidad de referencia.
Si es necesario sustituirlo, póngase en contacto con un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.
Sistema de encendido (bujía)
Fabricante
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Separación
Motor 2ZR-FXE
0,9 mm (0,035 pul.)
Motor M20A-FXS
0,8 mm (0,032 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de ir idio. No ajuste el huelgo de las bujías.
Sistema eléctrico (batería de 12 voltios)
Tensión abierta a 20°C (68°F):
12,0 V o superior
(Apague el interruptor de alimentación y encienda los
faros de la luz de carretera durante 30 segundos.)
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Transmisión híbrida
Capacidad de líquido*
Motor 2ZR-FXE
3,6 L (3,8 qt., 3,2 qt. Ing.)Motor M20A-FXS
3,8 L (4,0 qt., 3,3 qt. Ing.)
Tipo de líquido“Toyota Genuine ATF WS” «Líquido para transmisiones
automáticas original de Toyota WS»
AV I S O
■Tipo de líquido de la transmisión híbrida
Utilizar un líquido de la transmisión que no sea del tipo mencionado arriba podría causar
ruido o vibración anómalo, o en último térm ino, dañar la transmisión de su vehículo.

653
9
9-1. Especificaciones
COROLLA HV_TMUK_ES
Especificaciones del vehículo
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf) con el sis-
tema híbrido en funcionamiento.
*2: Asegúrese de confirmar que la luz de aviso del freno (amarilla) no se enciende. (Si la luz
de aviso del freno se enciende, consulte P.584.)
Neumáticos de 15 pulgadas
Frenos
Holgura del pedal*1114 mm (4,5 pul.) Mín.
Holgura del pedal1  6 mm (0,04  0,24 pul.)
Indicador del freno de estaciona-
miento*2
Al tirar del interruptor del freno de estacionamiento
durante 1 o 2 segundos: se enciende
Al empujar el interruptor del freno de estacionamiento
durante 1 o 2 segundos: se apaga
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)
Neumáticos y ruedas
Tamaño de los neu-
máticos195/65R15 91H
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h (100 mph) o
menos
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)

6549-1. Especificaciones
COROLLA HV_TMUK_ES
*: La presión de inflado de los neumáticos se especifica en la etiqueta de información de
carga de los neumáticos. ( P.555)
Neumáticos de 16 pulgadas
*: La presión de inflado de los neumáticos se especifica en la etiqueta de información de
carga de los neumáticos. ( P.555)
Neumáticos de 17 pulgadas
Tamaño de la rueda15  6 1/2J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos205/55R16 91V
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h (100 mph) o
menos
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)
Tamaño de la rueda16  7J
Par de apriete de las
tuercas de la rueda103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neu-
máticos225/45R17 91W
Presión de inflado de
los neumáticos
(Presión recomen-
dada de inflado de los
neumáticos en frío)
Velocidad del vehículo
Rueda delantera
kPa (kgf/cm2 o bar,
psi)
Rueda trasera
kPa (kgf/cm2 o bar,
psi)
Más de 160 km/h (100
mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) o
menos230 (2,3, 33)210 (2,1, 30)
