2020 TOYOTA COROLLA HATCHBACK Manual del propietario (in Spanish)

567
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
tapa.
Asegúrese de empujar el agarre cuando
extraiga/instale la tapa.
Compartimento del portaequipajes
(hatchback) (motor M20A-FXS)
Retire la cubierta del portaequipajes.
( P.498)
Pulse la lengüeta hacia dentro y levante la
tapa.
Compartimento del portaequipajes
(wagon) (motor M20A-FXS)
Retire la cubierta del portaequipajes
( P.498) y la tapa de la batería de 12 voltios
( P.537).
Pulse la lengüeta hacia dentro y levante la
tapa.
3 Extraiga el fusible con la herra-
mienta extractora.
Solo se puede retirar el fusible tipo
A utilizando la herramienta extrac-
tora.

5687-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES
Motor 2ZR-FXE
Motor M20A-FXS
4 Verifique si el fusible se ha fundido.
Sustituya el fusible fundido por un nuevo
fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja
de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido

569
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
■Después de cambiar un fusible
●Al instalar la tapa, asegúrese de que la
lengüeta esté bien instalada.
●Si después de cambiar el fusible siguen
sin encenderse las luces, es posible que tenga que cambiar la bombilla. ( P.570)
●Si el fusible sustituido se funde de nuevo, lleve el vehículo a un taller de Toyota, un
taller autorizado de Toyota o un taller de
confianza para que lo revisen.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■Al sustituir las bombillas
Toyota recomienda el uso de productos origi-
nales de Toyota diseñados para este vehí- culo.
Debido a que algunas bombillas están
conectadas a circuitos cuya función es la de evitar sobrecargas, las piezas que no sean
originales o no est én diseñadas para este
vehículo podrían no servir.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse
daños en el vehículo y probablemente lesiones o un incendio.
●No utilice nunca un fusible de mayor
amperaje que el indicado ni utilice nin- gún otro objeto en lugar de un fusible.
●Utilice siempre fusibles originales de
Toyota o equivalentes. No cambie nunca un fusible por un
cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve su vehículo lo antes posible a un
taller de Toyota, un taller autorizado de
Toyota o un taller de confianza, para que se determine la causa de la sobrecarga
eléctrica y la reparen.

5707-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES
Compruebe el voltaje de la bombilla
que va a sustituir. ( P.655)
 P.663
Hatchback
Luces de la matrícula
Wagon
Luces de la matrícula
■Bombillas que se tienen que cam-
biar en un taller de Toyota, un
taller autorizado de Toyota o un
taller de confianza
 Faros
 Luces de posición delanteras
 Luces de marcha diurna
 Luces de los intermitentes
 Luces antiniebla delanteras (si están
instaladas)
 Luces de posición traseras
 Luces de freno
 Luz de marcha atrás
 Luz antiniebla trasera (si está insta-
lada)
 Luz de freno en posición alta
■Bombillas de las luces LED
Las luces distintas a las luces de matrícula constan de un número de LED. Si alguno de
los LED se funde, lleve el vehículo a un taller
de Toyota, un taller autorizado de Toyota o un taller de confianza para que cambien la luz.
■Condensación en el interior de las len-
tes
La condensación temporal en el interior de
las lentes de los faros no indica un funciona- miento incorrecto. Póngase en contacto con
un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza para más información en las si guientes situaciones:
Bombillas
Las bombillas que le indicamos a
continuación puede sustituirlas
usted mismo. El grado de dificul-
tad de la sustitución varía según la
bombilla. Debido a que existe peli-
gro de que se dañen los compo-
nentes, le recomendamos que el
cambio lo realice en un taller de
Toyota, un taller autorizado de
Toyota o un taller de confianza.
Preparación para la sustitu-
ción de bombillas
Cancelar el sistema del portón
trasero automático (si está ins-
talado)
Ubicación de las bombillas

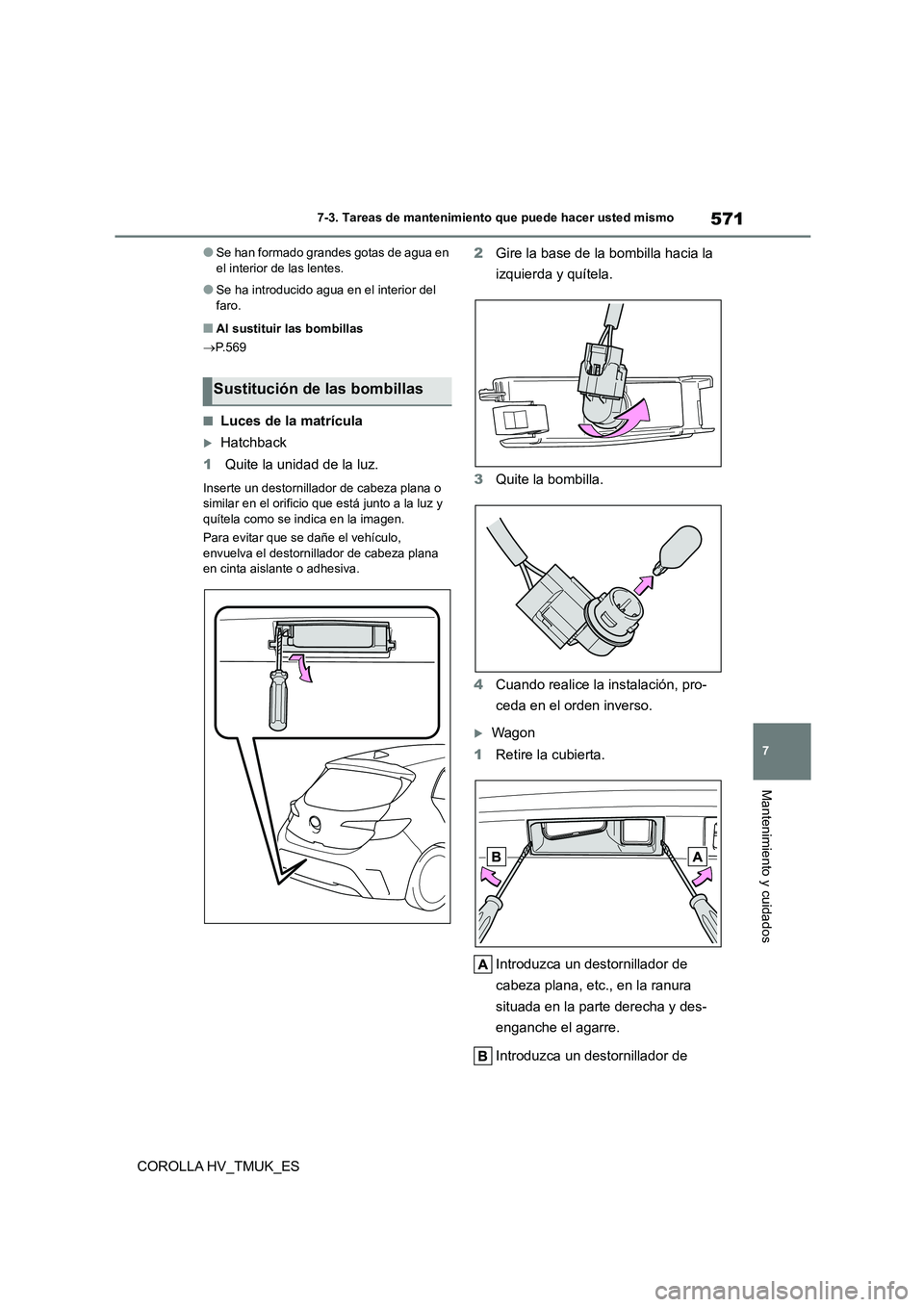

571
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
●Se han formado grandes gotas de agua en el interior de las lentes.
●Se ha introducido agua en el interior del faro.
■Al sustituir las bombillas
 P.569
■Luces de la matrícula
Hatchback
1 Quite la unidad de la luz.
Inserte un destornillador de cabeza plana o
similar en el orificio que está junto a la luz y quítela como se indica en la imagen.
Para evitar que se dañe el vehículo,
envuelva el destornillador de cabeza plana
en cinta aislante o adhesiva.
2 Gire la base de la bombilla hacia la
izquierda y quítela.
3 Quite la bombilla.
4 Cuando realice la instalación, pro-
ceda en el orden inverso.
Wagon
1 Retire la cubierta.
Introduzca un destornillador de
cabeza plana, etc., en la ranura
situada en la parte derecha y des-
enganche el agarre.
Introduzca un destornillador de
Sustitución de las bombillas

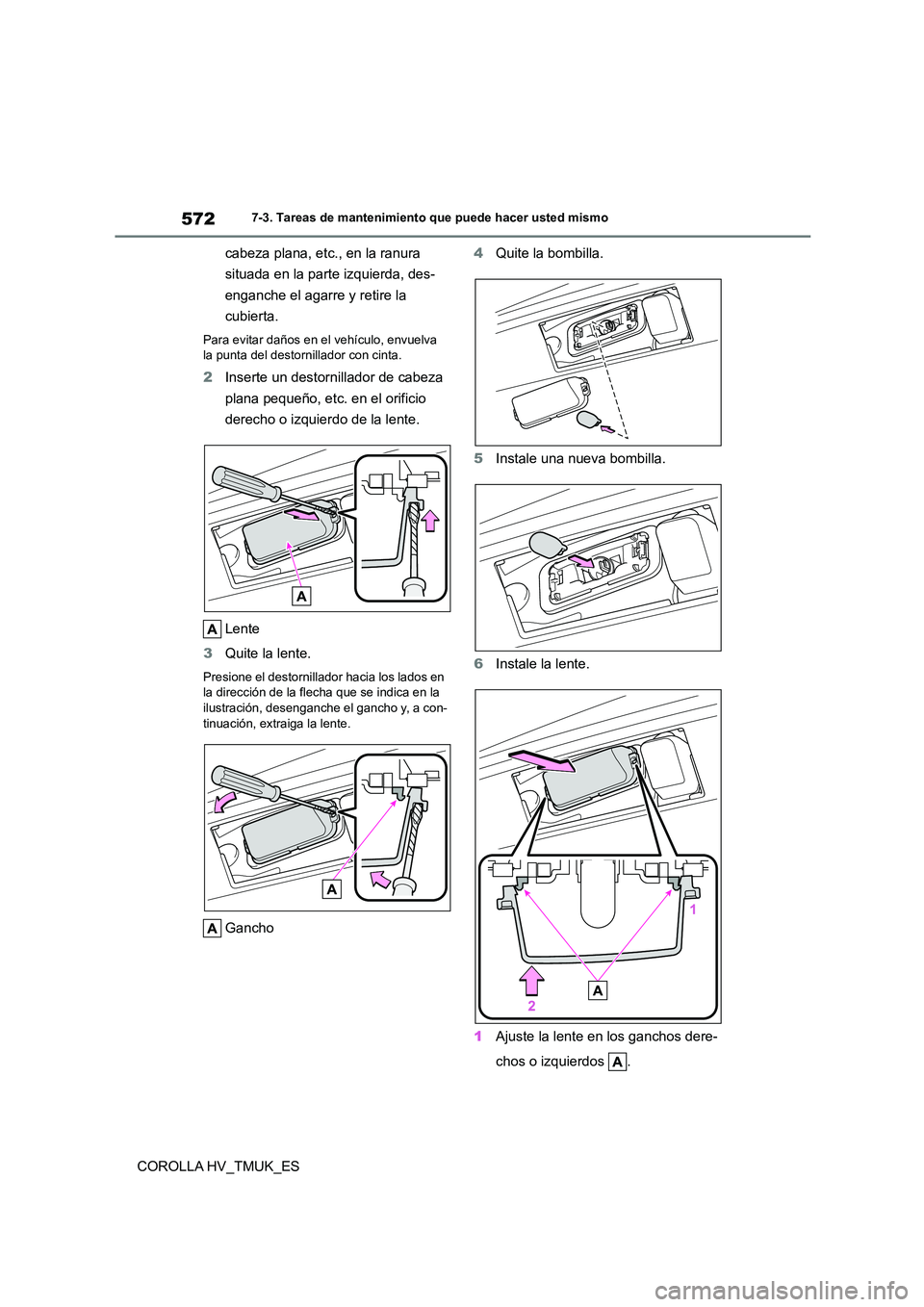

5727-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES
cabeza plana, etc., en la ranura
situada en la parte izquierda, des-
enganche el agarre y retire la
cubierta.
Para evitar daños en el vehículo, envuelva
la punta del destornillador con cinta.
2 Inserte un destornillador de cabeza
plana pequeño, etc. en el orificio
derecho o izquierdo de la lente.
Lente
3 Quite la lente.
Presione el destornillador hacia los lados en la dirección de la flecha que se indica en la
ilustración, desenganche el gancho y, a con-
tinuación, extraiga la lente.
Gancho
4 Quite la bombilla.
5 Instale una nueva bombilla.
6 Instale la lente.
1 Ajuste la lente en los ganchos dere-
chos o izquierdos .

573
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
2 Empuje la lente para encajarla en
su lugar.
7 Tras la instalación, confirme que la
lente esté correctamente instalada
tirando con suavidad de ella.
8 Vuelva a colocar la cubierta.
1 Con la flecha de la parte interior de
la cubierta apuntando hacia arriba,
introduzca la pestaña (indicada por
una línea de puntos).
2 Empuje la parte inferior de la
cubierta en la dirección de la flecha
que se indica en la ilustración para
enganchar los dos agarres.
ADVERTENCIA
■Sustitución de las bombillas
●Apague las luces. No intente cambiar la
bombilla inmediatamente después de
haber apagado las luces. Las bombillas están muy calientes y podrían causarle
quemaduras.
●No toque la parte de cristal de la bombi- lla con las manos descubiertas. Si no
queda otro remedio que sujetar la parte
de cristal, sujete con un trapo seco y limpio para evitar que entre humedad y
aceites en la bombilla. Asimismo, si la
bombilla se raya o se cae, podría rom- perse o fundirse.
●Instale las bombillas y todas las piezas
necesarias para fijarlas. De lo contrario,
se podrían producir daños por calor, incendios o podría entrar agua en el
compartimento de la luz. Esto podría
afectar a las luces o producir condensa- ción en las lentes.
■Para evitar daños o incendios
Asegúrese de que las bombillas estén
bien colocadas y bloqueadas.
