2020 TOYOTA COROLLA HATCHBACK Manual del propietario (in Spanish)

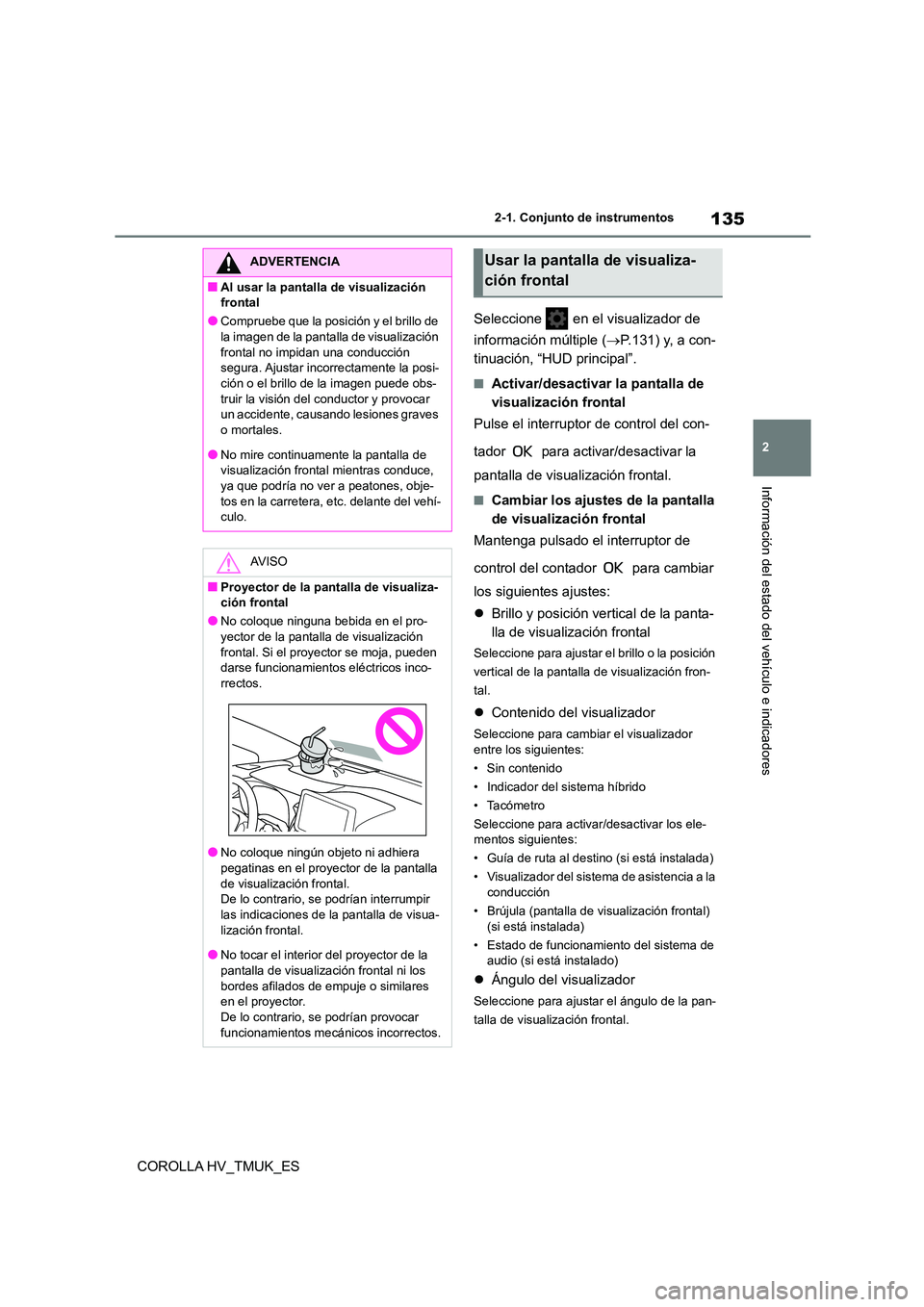

135
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA HV_TMUK_ES
Seleccione en el visualizador de
información múltiple ( P.131) y, a con-
tinuación, “HUD principal”.
■Activar/desactivar la pantalla de
visualización frontal
Pulse el interruptor de control del con-
tador para activar/desactivar la
pantalla de visualización frontal.
■Cambiar los ajustes de la pantalla
de visualización frontal
Mantenga pulsado el interruptor de
control del contador para cambiar
los siguientes ajustes:
 Brillo y posición vertical de la panta-
lla de visualización frontal
Seleccione para ajustar el brillo o la posición
vertical de la pantalla de visualización fron-
tal.
 Contenido del visualizador
Seleccione para cambiar el visualizador entre los siguientes:
• Sin contenido
• Indicador del sistema híbrido
• Tacómetro
Seleccione para activar/desactivar los ele-
mentos siguientes:
• Guía de ruta al destino (si está instalada)
• Visualizador del sistema de asistencia a la
conducción
• Brújula (pantalla de visualización frontal) (si está instalada)
• Estado de funcionamiento del sistema de
audio (si está instalado)
 Ángulo del visualizador
Seleccione para ajustar el ángulo de la pan-
talla de visualización frontal.
ADVERTENCIA
■Al usar la pantalla de visualización
frontal
●Compruebe que la posición y el brillo de
la imagen de la pantalla de visualización frontal no impidan una conducción
segura. Ajustar incorrectamente la posi-
ción o el brillo de la imagen puede obs- truir la visión del conductor y provocar
un accidente, causando lesiones graves
o mortales.
●No mire continuamente la pantalla de
visualización frontal mientras conduce,
ya que podría no ver a peatones, obje- tos en la carretera, etc. delante del vehí-
culo.
AV I S O
■Proyector de la pantalla de visualiza-
ción frontal
●No coloque ninguna bebida en el pro- yector de la pantalla de visualización
frontal. Si el proyector se moja, pueden
darse funcionamientos eléctricos inco- rrectos.
●No coloque ningún objeto ni adhiera pegatinas en el proyector de la pantalla
de visualización frontal.
De lo contrario, se podrían interrumpir las indicaciones de la pantalla de visua-
lización frontal.
●No tocar el interior del proyector de la pantalla de visualización frontal ni los
bordes afilados de empuje o similares
en el proyector.
De lo contrario, se podrían provocar funcionamientos mecánicos incorrectos.
Usar la pantalla de visualiza-
ción frontal

1362-1. Conjunto de instrumentos
COROLLA HV_TMUK_ES
■Activar/desactivar la pantalla de visuali- zación frontal
Si se desactiva la p antalla de visualización
frontal, esta permanecerá desactivada
cuando se apague el interruptor de alimenta- ción y , a continuación, se vuelva a poner en
ON.
■Mostrar brillo
El brillo de la pantalla de visualización frontal
se puede ajustar en en el visualizador
de información múltiple. Además, se ajusta
automáticamente según el brillo del entorno.
■Visualizador de estado del sis-
tema de asistencia a la conduc-
ción
Visualiza el estado de funcionamiento
de los siguientes sistemas:
 Control de crucero con radar diná-
mico para todas las velocidades (si
está instalado) ( P.321)
 LTA (Sistema de alerta de trazado
de carril) (si está instalado)
( P.312)
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visual izado en el visualiza-
dor de información múltiple. Para más infor-
mación, consulte la explicación de cada
sistema.
■Área del visualizador del sistema
de navegación vinculado (si está
instalado)
Muestra los siguientes elementos, que
son dependientes del sistema de nave-
gación:
 Nombre de la calle
 Guía de ruta al destino
 Brújula (visualización hacia arriba)
Se mostrará la pantalla emergente para
los siguientes sistemas cuando sea
necesario:
■Sistemas de asistencia a la con-
ducción
Muestra un mensaje de aviso/sugeren-
ADVERTENCIA
■Precaución para cambiar los ajustes de la pantalla de visualización frontal
Si el sistema híbri do está en funciona-
miento mientras se cambian determinados
ajustes en el visualiz ador de ajustes, ase- gúrese de que el vehículo está estacio-
nado en un lugar con una ventilación
adecuada. En un espacio cerrado, como puede ser un garaje, pueden acumularse
gases de escape, incl uido el perjudicial
monóxido de carbono (CO), y entrar en el vehículo. Esto puede representar un peli-
gro para la salud o incluso la muerte.
AV I S O
■Al cambiar los ajustes de la pantalla
de visualización frontal
Para evitar la descarga de la batería de 12 voltios, asegúrese de que el sistema
híbrido está en funcionamiento mientras
se cambian los ajustes de la pantalla de visualización frontal.
Área del visualizador de estado
vinculado al sistema de asis-
tencia a la conducción/sistema
de navegación (si está insta-
lado)
Pantalla emergente

137
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA HV_TMUK_ES
cia/consejo o el estado de funciona-
miento de un sistema relevante.
 PCS (Sistema de seguridad de pre-
colisión) (si está instalado) ( P.304)
 Sensor de asistencia al aparca-
miento de Toyota (si está instalado)
( P.358)
 PKSB (Asistente del freno de esta-
cionamiento) (si está instalado)
( P.371)
 Sistema de priorización del freno
( P.242)
 Control de inicio de la conducción
( P.242)
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visual izado en el visualiza-
dor de información múltiple. Para más infor-
mación, consulte la explicación de cada
sistema.
■Icono
Mostrado cuando se muestra un men-
saje de aviso en el visualizador de
información múltiple. ( P.593)
■Mensaje de aviso
Algunos de los mensajes de aviso se
muestran cuando es necesario, de
acuerdo con determinadas condicio-
nes.
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visual izado en el visualiza-
dor de información múltiple.
■Estado de funcionamiento del sis-
tema de audio (si está instalado)
Se muestra cuando el interruptor del
control remoto de audio del volante se
acciona.
■Estado del sistema de manos
libres (si está instalado)
Mostrado cuando se acciona el sistema
de manos libres.
■Cuando se muestra una pantalla emer-
gente
Cuando se muestra una pantalla emergente,
es posible que una pantalla actual ya no se muestre. En este caso, la pantalla volverá
cuando la pantalla emergente desaparezca.
■Indicador del sistema híbrido
Zona de carga
Zona ecológica híbrida
Zona ecológica
Zona de potencia
El contenido mostrado es igual al mostrado
en el visualizador de información múltiple
(indicador del sistema híbrido). Para más
información, consulte P.128.
■Tacómetro
Muestra la velocidad del motor en revo-
luciones por minuto.
■Visualizador de la temperatura
exterior
Se muestra cuando el interruptor de ali-
Indicador del sistema
híbrido/tacómetro/visualizador
de la temperatura exterior

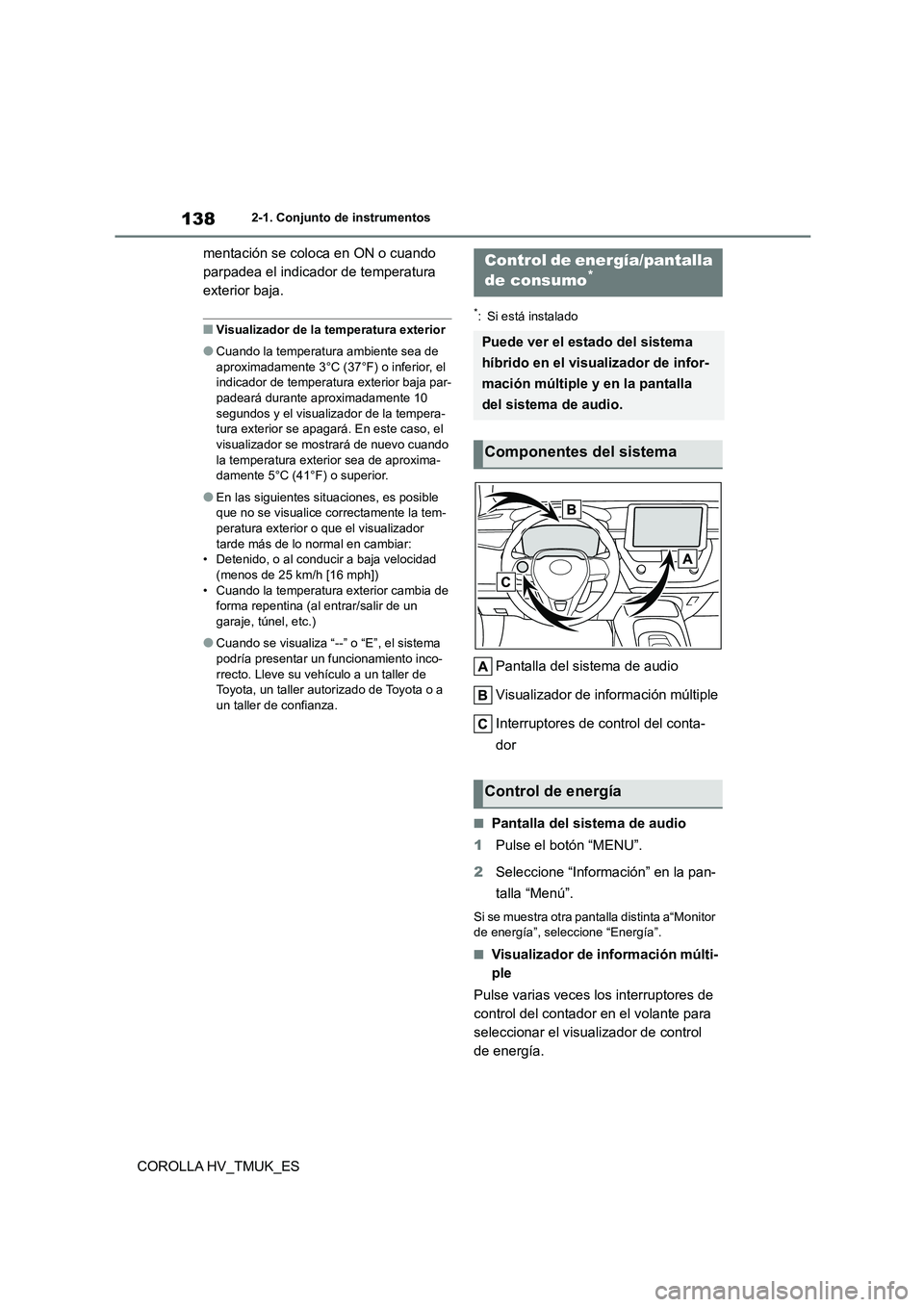

1382-1. Conjunto de instrumentos
COROLLA HV_TMUK_ES
mentación se coloca en ON o cuando
parpadea el indicador de temperatura
exterior baja.
■Visualizador de la temperatura exterior
●Cuando la temperatura ambiente sea de
aproximadamente 3°C (37°F) o inferior, el
indicador de temperatura exterior baja par- padeará durante aproximadamente 10
segundos y el visualizador de la tempera-
tura exterior se apagará. En este caso, el visualizador se mostrará de nuevo cuando
la temperatura exterior sea de aproxima-
damente 5°C (41°F) o superior.
●En las siguientes sit uaciones, es posible
que no se visualice correctamente la tem- peratura exterior o que el visualizador
tarde más de lo normal en cambiar:
• Detenido, o al conducir a baja velocidad (menos de 25 km/h [16 mph])
• Cuando la temperatura exterior cambia de
forma repentina (al entrar/salir de un garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema podría presentar un funcionamiento inco-
rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a un taller de confianza.
*: Si está instalado
Pantalla del sistema de audio
Visualizador de información múltiple
Interruptores de control del conta-
dor
■Pantalla del sistema de audio
1 Pulse el botón “MENU”.
2 Seleccione “Información” en la pan-
talla “Menú”.
Si se muestra otra pantalla distinta a“Monitor de energía”, seleccione “Energía”.
■Visualizador de información múlti-
ple
Pulse varias veces los interruptores de
control del contador en el volante para
seleccionar el visualizador de control
de energía.
Control de energía/pantalla
de consumo*
Puede ver el estado del sistema
híbrido en el visualizador de infor-
mación múltiple y en la pantalla
del sistema de audio.
Componentes del sistema
Control de energía

139
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA HV_TMUK_ES
Cuando el vehículo es impulsado por el motor eléctrico (motor de tracción)
Pantalla del sistema de audio
Visualizador de información múltiple (Ejemplo:
visualizador de 7 pulgadas)
Cuando el vehículo es impulsado por el motor de gasolina y el motor eléctrico (motor de trac-
ción)
Pantalla del sistema de audio
Visualizador de información múltiple (Ejemplo:
visualizador de 7 pulgadas)

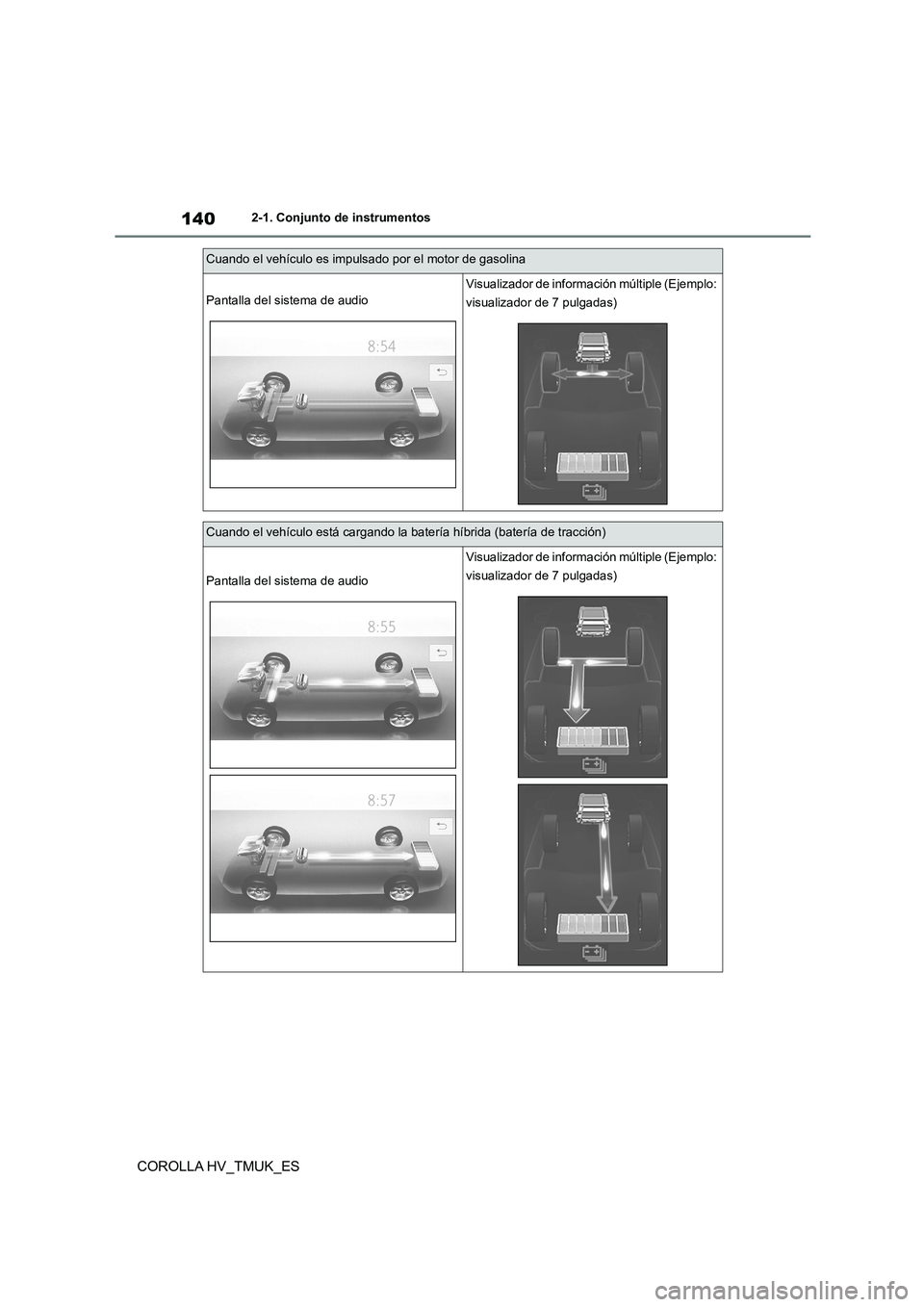

1402-1. Conjunto de instrumentos
COROLLA HV_TMUK_ES
Cuando el vehículo es impulsado por el motor de gasolina
Pantalla del sistema de audio
Visualizador de información múltiple (Ejemplo:
visualizador de 7 pulgadas)
Cuando el vehículo está cargando la batería híbrida (batería de tracción)
Pantalla del sistema de audio
Visualizador de información múltiple (Ejemplo:
visualizador de 7 pulgadas)

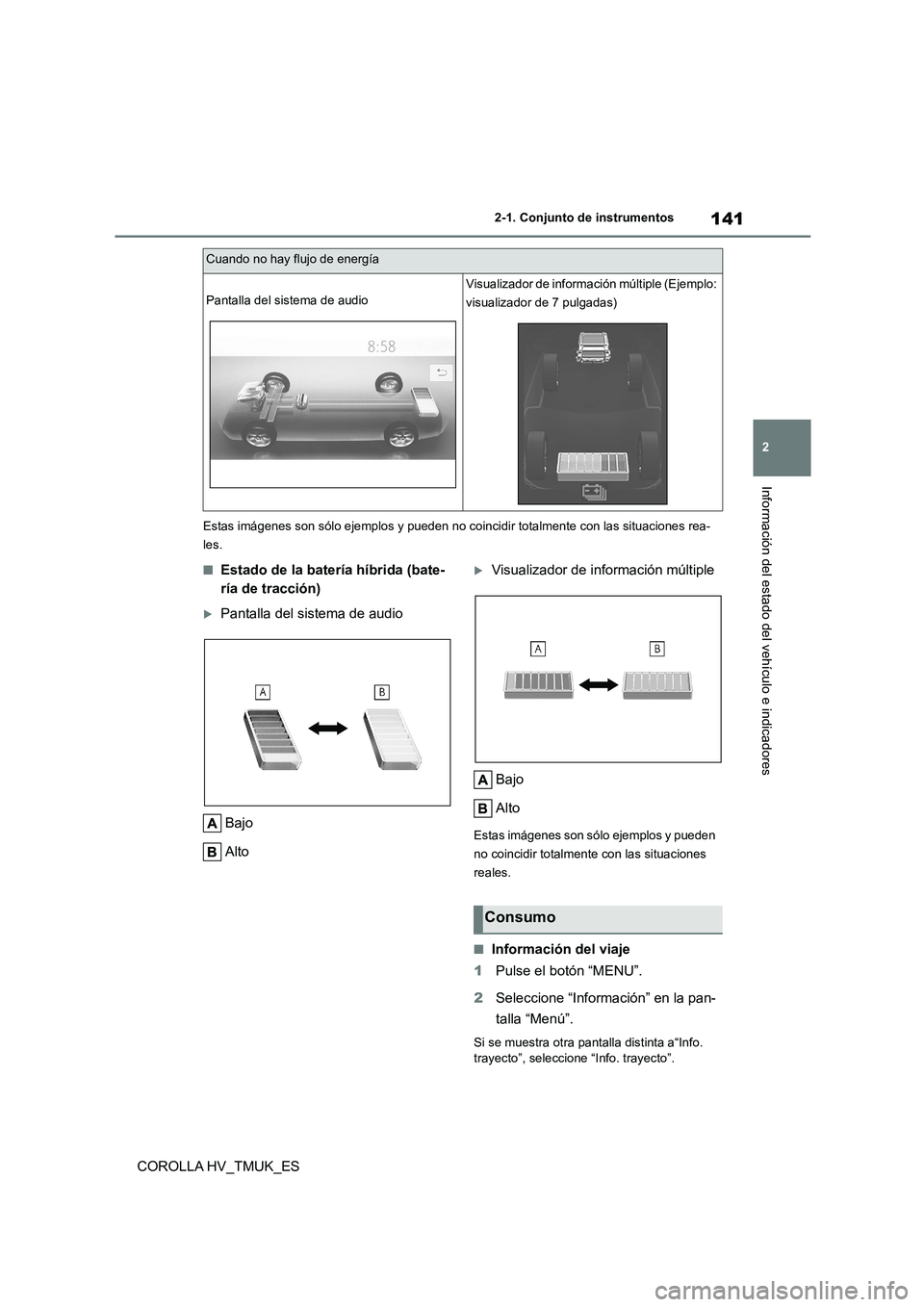

141
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA HV_TMUK_ES
Estas imágenes son sólo ejemplos y pueden no co incidir totalmente con las situaciones rea-
les.
■Estado de la batería híbrida (bate-
ría de tracción)
Pantalla del sistema de audio
Bajo
Alto
Visualizador de información múltiple
Bajo
Alto
Estas imágenes son sólo ejemplos y pueden
no coincidir totalmente con las situaciones
reales.
■Información del viaje
1 Pulse el botón “MENU”.
2 Seleccione “Información” en la pan-
talla “Menú”.
Si se muestra otra pantalla distinta a“Info. trayecto”, seleccione “Info. trayecto”.
Cuando no hay flujo de energía
Pantalla del sistema de audio
Visualizador de información múltiple (Ejemplo:
visualizador de 7 pulgadas)
Consumo

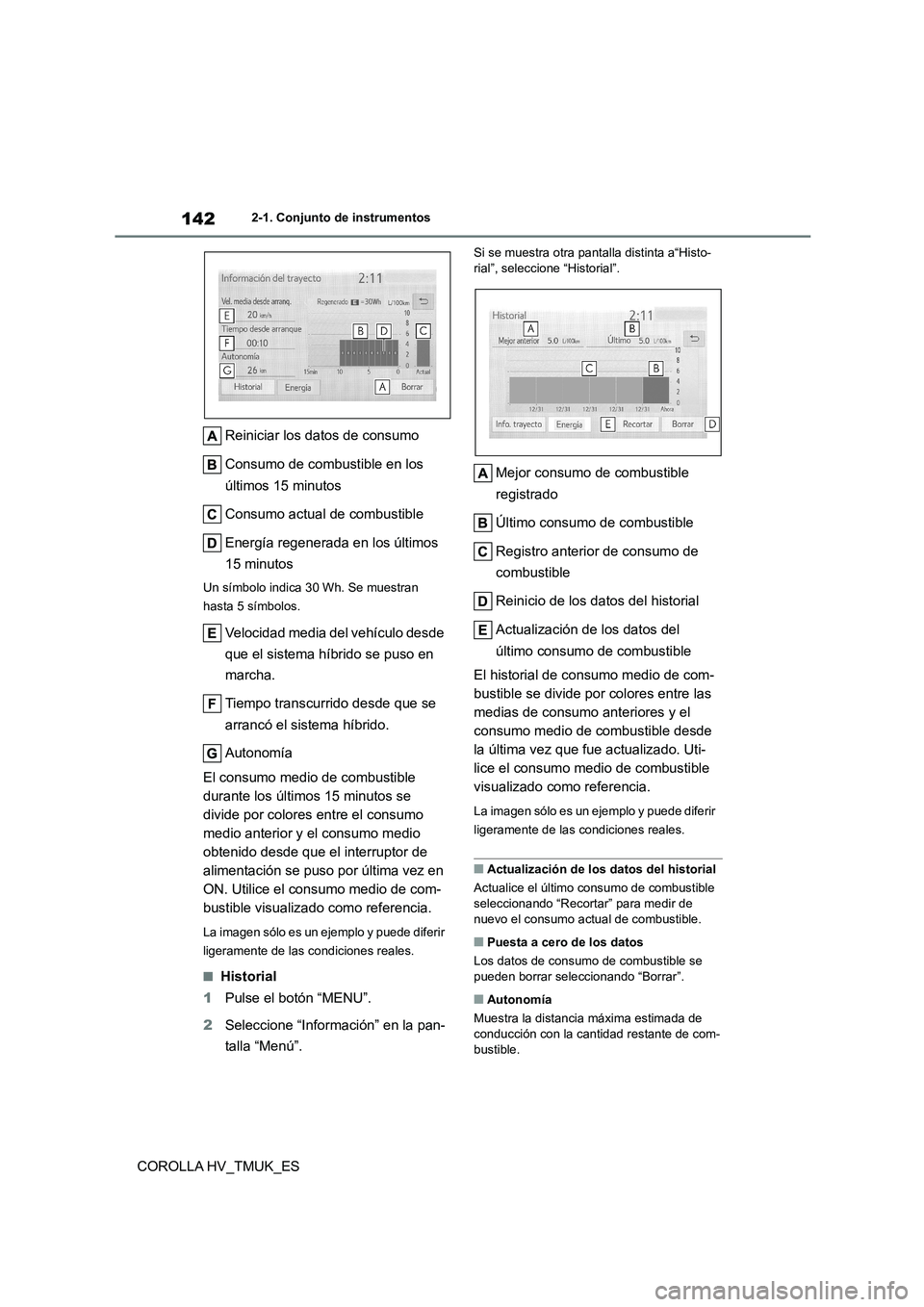

1422-1. Conjunto de instrumentos
COROLLA HV_TMUK_ES
Reiniciar los datos de consumo
Consumo de combustible en los
últimos 15 minutos
Consumo actual de combustible
Energía regenerada en los últimos
15 minutos
Un símbolo indica 30 Wh. Se muestran
hasta 5 símbolos.
Velocidad media del vehículo desde
que el sistema híbrido se puso en
marcha.
Tiempo transcurrido desde que se
arrancó el sistema híbrido.
Autonomía
El consumo medio de combustible
durante los últimos 15 minutos se
divide por colores entre el consumo
medio anterior y el consumo medio
obtenido desde que el interruptor de
alimentación se puso por última vez en
ON. Utilice el consumo medio de com-
bustible visualizado como referencia.
La imagen sólo es un ejemplo y puede diferir
ligeramente de las c ondiciones reales.
■Historial
1 Pulse el botón “MENU”.
2 Seleccione “Información” en la pan-
talla “Menú”.
Si se muestra otra pantalla distinta a“Histo- rial”, seleccione “Historial”.
Mejor consumo de combustible
registrado
Último consumo de combustible
Registro anterior de consumo de
combustible
Reinicio de los datos del historial
Actualización de los datos del
último consumo de combustible
El historial de consumo medio de com-
bustible se divide por colores entre las
medias de consumo anteriores y el
consumo medio de combustible desde
la última vez que fue actualizado. Uti-
lice el consumo medio de combustible
visualizado como referencia.
La imagen sólo es un ejemplo y puede diferir
ligeramente de las condiciones reales.
■Actualización de los datos del historial
Actualice el último consumo de combustible
seleccionando “Recortar” para medir de
nuevo el consumo actual de combustible.
■Puesta a cero de los datos
Los datos de consumo de combustible se pueden borrar seleccionando “Borrar”.
■Autonomía
Muestra la distancia máxima estimada de
conducción con la cantidad restante de com-
bustible.
