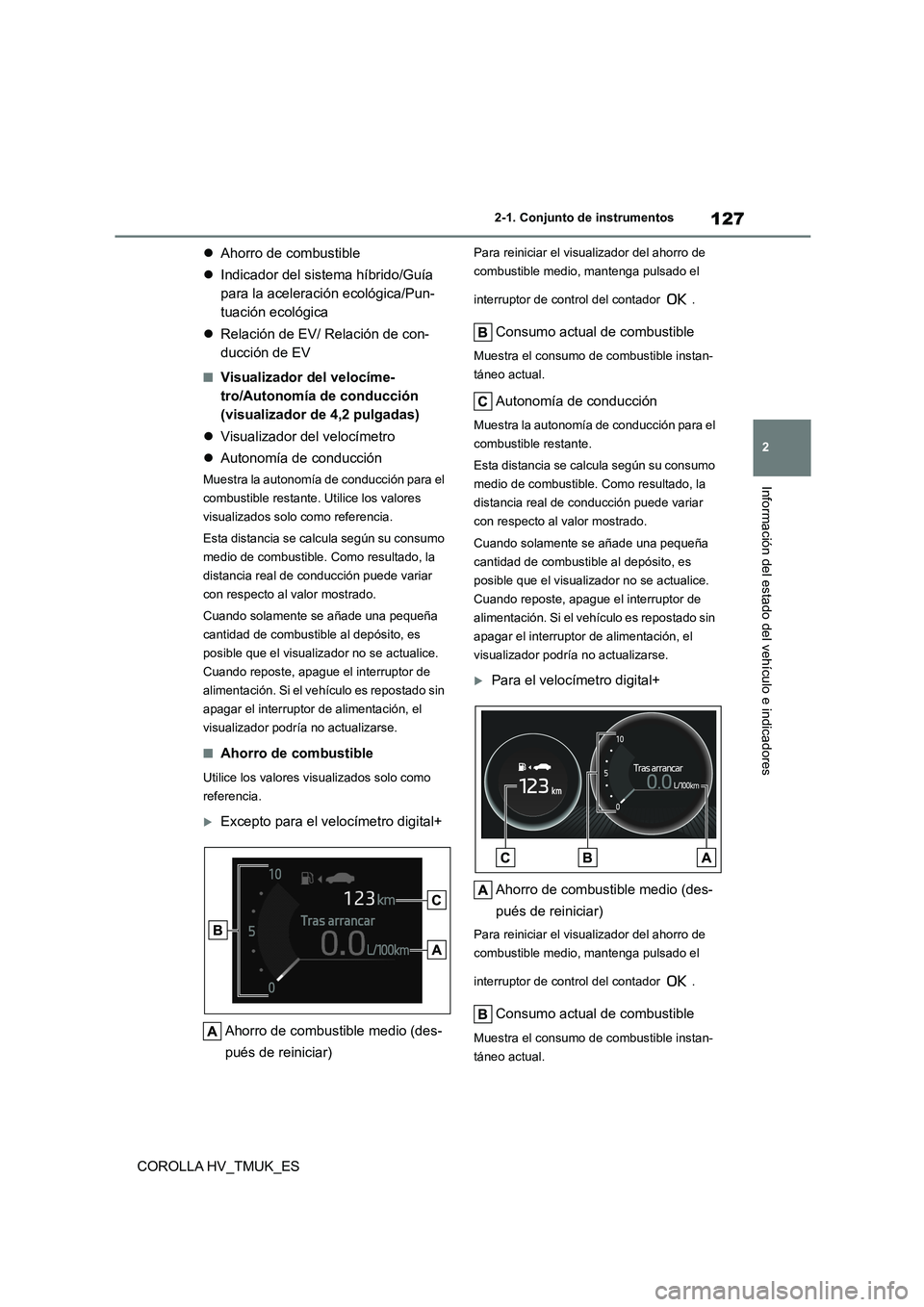

2020 TOYOTA COROLLA HATCHBACK Manual del propietario (in Spanish)

127
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA HV_TMUK_ES
 Ahorro de combustible
 Indicador del sistema híbrido/Guía
para la aceleración ecológica/Pun-
tuación ecológica
 Relación de EV/ Relación de con-
ducción de EV
■Visualizador del velocíme-
tro/Autonomía de conducción
(visualizador de 4,2 pulgadas)
 Visualizador del velocímetro
 Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante. Utilice los valores
visualizados solo como referencia.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor de
alimentación. Si el ve hículo es repostado sin
apagar el interruptor de alimentación, el
visualizador podría no actualizarse.
■Ahorro de combustible
Utilice los valores visualizados solo como
referencia.
Excepto para el velocímetro digital+
Ahorro de combustible medio (des-
pués de reiniciar)
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calcula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor de
alimentación. Si el vehículo es repostado sin
apagar el interruptor de alimentación, el
visualizador podría no actualizarse.
Para el velocímetro digital+
Ahorro de combustible medio (des-
pués de reiniciar)
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.

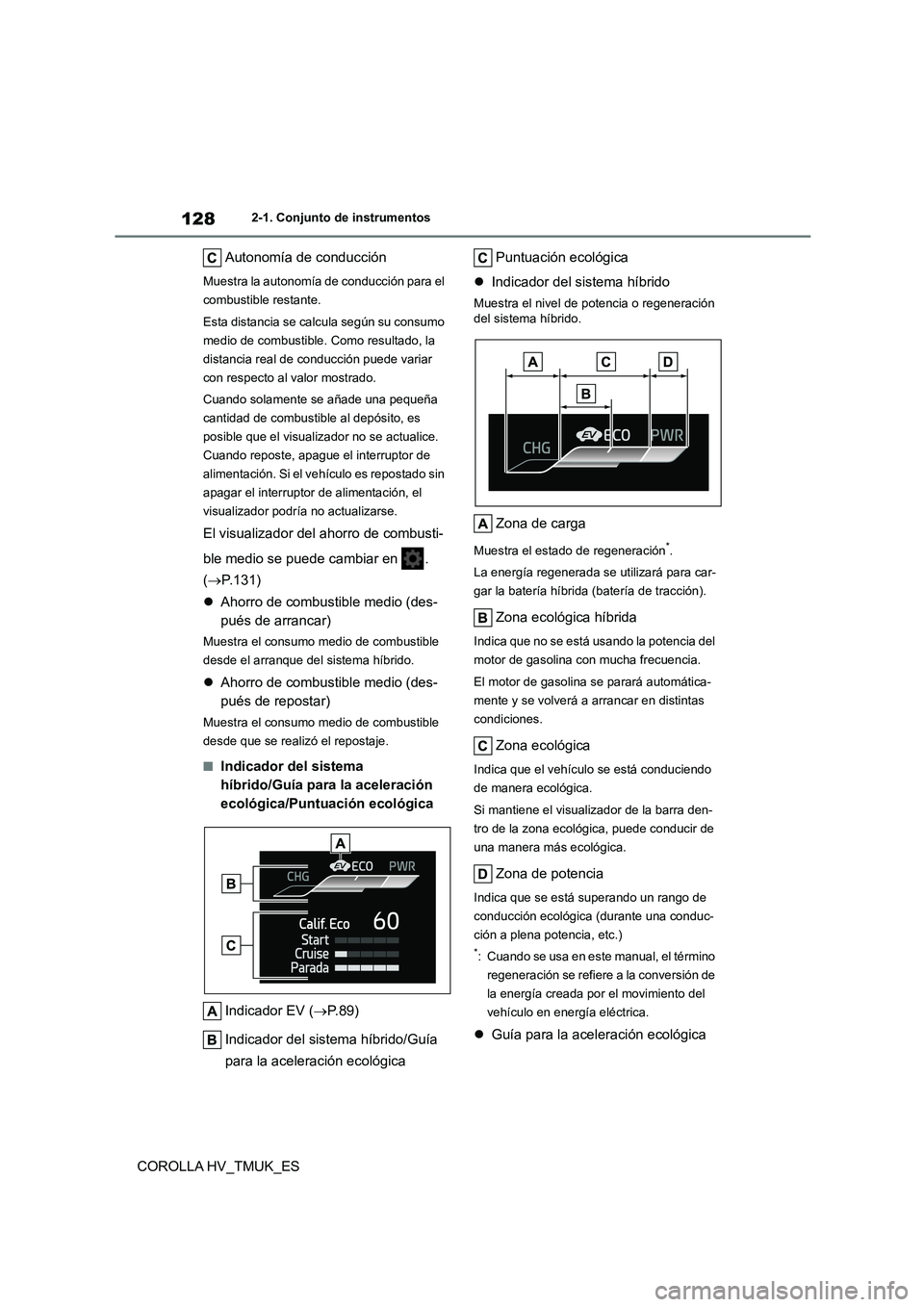

1282-1. Conjunto de instrumentos
COROLLA HV_TMUK_ES
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor de
alimentación. Si el ve hículo es repostado sin
apagar el interruptor de alimentación, el
visualizador podría no actualizarse.
El visualizador del ahorro de combusti-
ble medio se puede cambiar en .
( P.131)
 Ahorro de combustible medio (des-
pués de arrancar)
Muestra el consumo medio de combustible
desde el arranque del sistema híbrido.
 Ahorro de combustible medio (des-
pués de repostar)
Muestra el consumo medio de combustible
desde que se realizó el repostaje.
■Indicador del sistema
híbrido/Guía para la aceleración
ecológica/Puntuación ecológica
Indicador EV ( P. 8 9 )
Indicador del sistema híbrido/Guía
para la aceleración ecológica
Puntuación ecológica
 Indicador del sistema híbrido
Muestra el nivel de potencia o regeneración
del sistema híbrido.
Zona de carga
Muestra el estado de regeneración*.
La energía regenerada se utilizará para car-
gar la batería híbrida (batería de tracción).
Zona ecológica híbrida
Indica que no se está usando la potencia del
motor de gasolina con mucha frecuencia.
El motor de gasolina se parará automática-
mente y se volverá a arrancar en distintas
condiciones.
Zona ecológica
Indica que el vehículo se está conduciendo
de manera ecológica.
Si mantiene el visualizador de la barra den-
tro de la zona ecológica, puede conducir de
una manera más ecológica.
Zona de potencia
Indica que se está superando un rango de
conducción ecológica (durante una conduc-
ción a plena potencia, etc.)
*: Cuando se usa en este manual, el término
regeneración se refiere a la conversión de
la energía creada por el movimiento del
vehículo en energía eléctrica.
 Guía para la aceleración ecológica

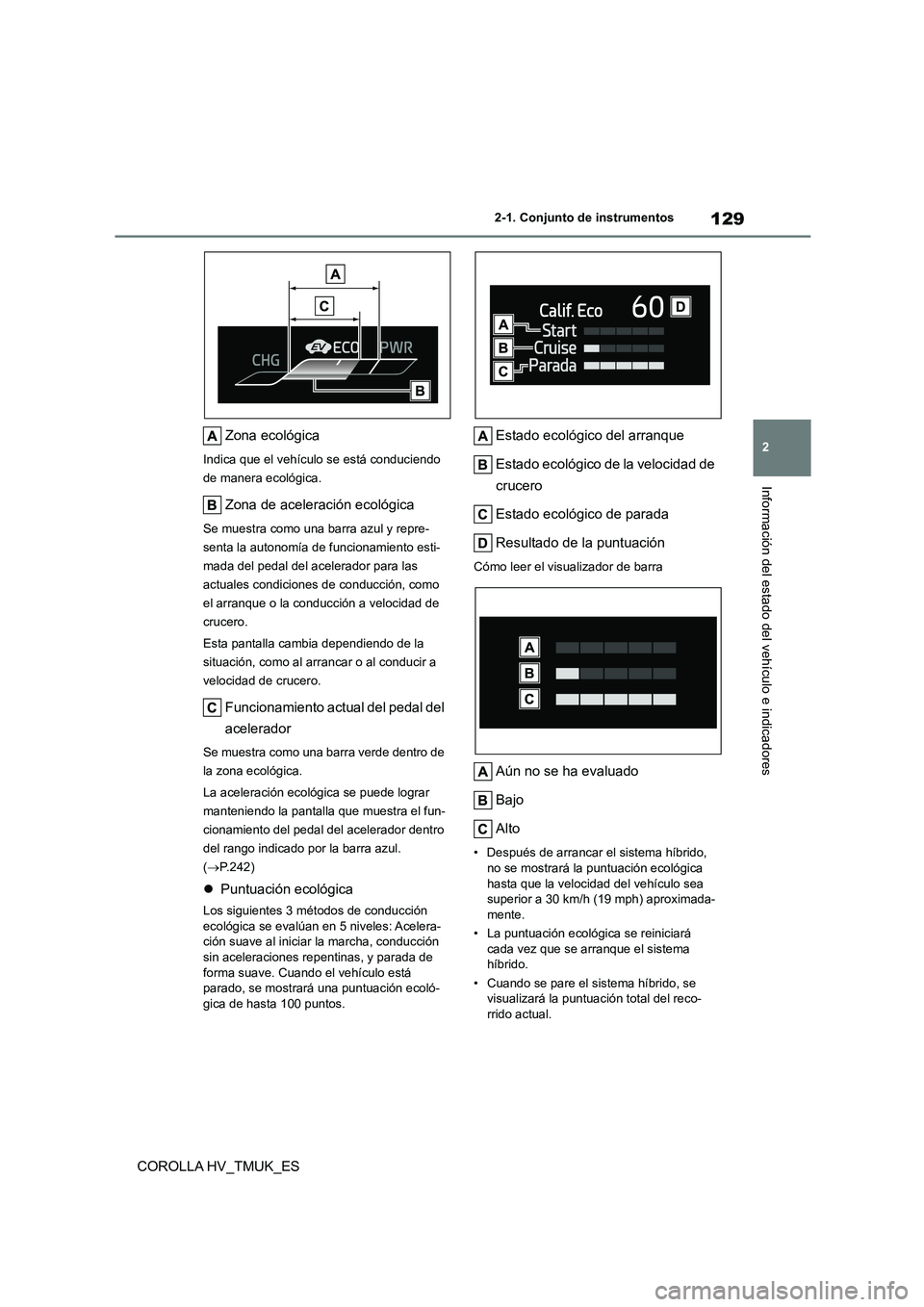

129
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA HV_TMUK_ES
Zona ecológica
Indica que el vehículo se está conduciendo
de manera ecológica.
Zona de aceleración ecológica
Se muestra como una barra azul y repre-
senta la autonomía de funcionamiento esti-
mada del pedal del acelerador para las
actuales condiciones de conducción, como
el arranque o la conducción a velocidad de
crucero.
Esta pantalla cambia dependiendo de la
situación, como al ar rancar o al conducir a
velocidad de crucero.
Funcionamiento actual del pedal del
acelerador
Se muestra como una barra verde dentro de
la zona ecológica.
La aceleración ecológica se puede lograr
manteniendo la pantalla que muestra el fun-
cionamiento del pedal del acelerador dentro
del rango indicado por la barra azul.
( P.242)
Puntuación ecológica
Los siguientes 3 métodos de conducción
ecológica se evalúan en 5 niveles: Acelera- ción suave al iniciar la marcha, conducción
sin aceleraciones repentinas, y parada de
forma suave. Cuando el vehículo está parado, se mostrará una puntuación ecoló-
gica de hasta 100 puntos.
Estado ecológico del arranque
Estado ecológico de la velocidad de
crucero
Estado ecológico de parada
Resultado de la puntuación
Cómo leer el visualizador de barra
Aún no se ha evaluado
Bajo
Alto
• Después de arrancar el sistema híbrido,
no se mostrará la puntuación ecológica
hasta que la velocidad del vehículo sea superior a 30 km/h (19 mph) aproximada-
mente.
• La puntuación ecológica se reiniciará
cada vez que se arranque el sistema híbrido.
• Cuando se pare el sistema híbrido, se visualizará la puntuación total del reco-
rrido actual.

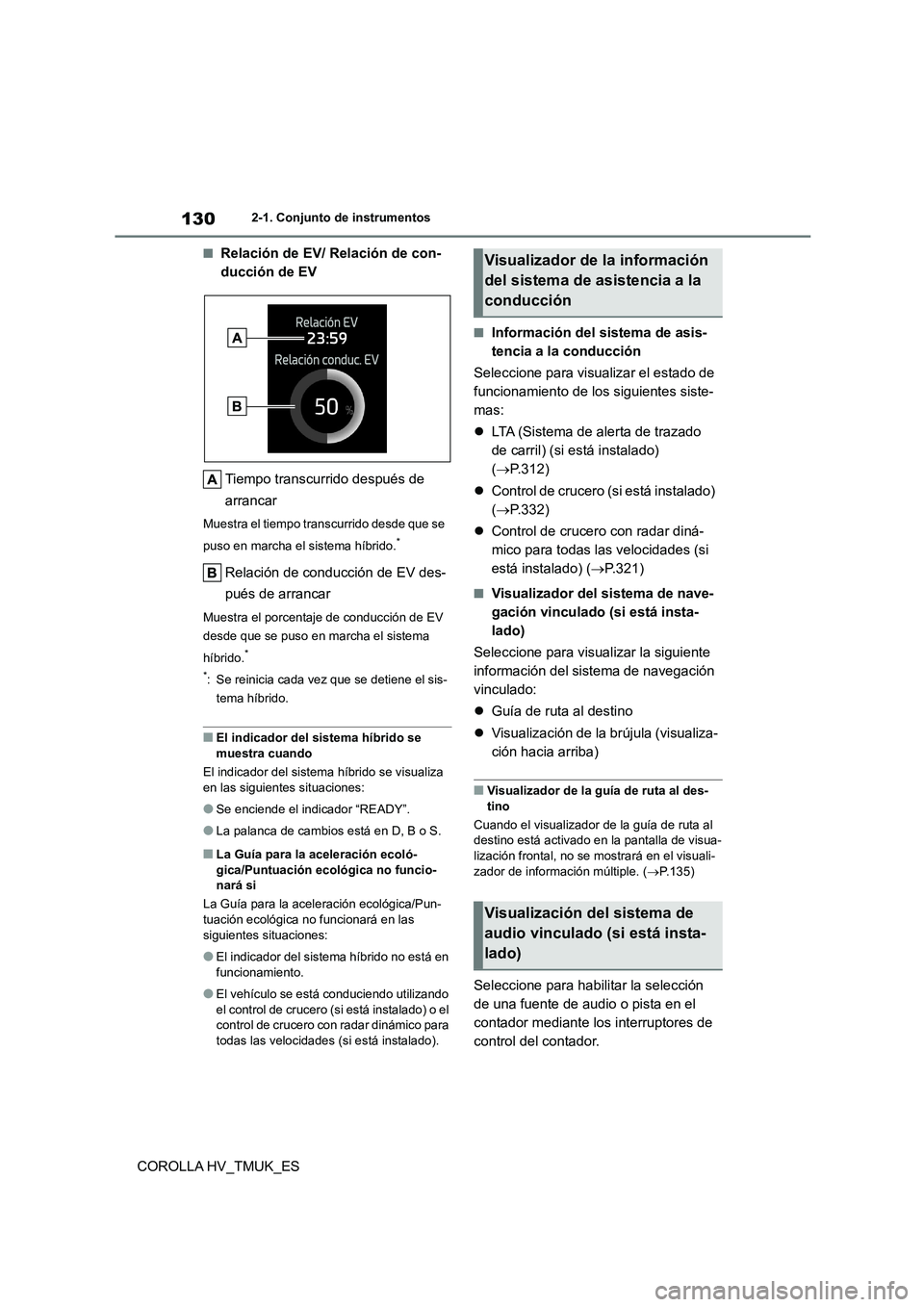

1302-1. Conjunto de instrumentos
COROLLA HV_TMUK_ES
■Relación de EV/ Relación de con-
ducción de EV
Tiempo transcurrido después de
arrancar
Muestra el tiempo transcurrido desde que se
puso en marcha el sistema híbrido.*
Relación de conducción de EV des-
pués de arrancar
Muestra el porcentaje de conducción de EV
desde que se puso en marcha el sistema
híbrido.*
*: Se reinicia cada vez que se detiene el sis-
tema híbrido.
■El indicador del sistema híbrido se
muestra cuando
El indicador del sistem a híbrido se visualiza en las siguientes situaciones:
●Se enciende el indicador “READY”.
●La palanca de cambios está en D, B o S.
■La Guía para la aceleración ecoló-
gica/Puntuación ecológica no funcio- nará si
La Guía para la aceleración ecológica/Pun-
tuación ecológica no funcionará en las
siguientes situaciones:
●El indicador del sistema híbrido no está en
funcionamiento.
●El vehículo se está conduciendo utilizando
el control de crucero (si está instalado) o el
control de crucero con radar dinámico para todas las velocidades (si está instalado).
■Información del sistema de asis-
tencia a la conducción
Seleccione para visualizar el estado de
funcionamiento de los siguientes siste-
mas:
 LTA (Sistema de alerta de trazado
de carril) (si está instalado)
( P.312)
 Control de crucero (si está instalado)
( P.332)
 Control de crucero con radar diná-
mico para todas las velocidades (si
está instalado) ( P.321)
■Visualizador del sistema de nave-
gación vinculado (si está insta-
lado)
Seleccione para visualizar la siguiente
información del sistema de navegación
vinculado:
 Guía de ruta al destino
 Visualización de la brújula (visualiza-
ción hacia arriba)
■Visualizador de la guía de ruta al des-
tino
Cuando el visualizador de la guía de ruta al destino está activado en la pantalla de visua-
lización frontal, no se mostrará en el visuali-
zador de información múltiple. ( P.135)
Seleccione para habilitar la selección
de una fuente de audio o pista en el
contador mediante los interruptores de
control del contador.
Visualizador de la información
del sistema de asistencia a la
conducción
Visualización del sistema de
audio vinculado (si está insta-
lado)

131
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA HV_TMUK_ES
Este icono del menú se puede configurar
para que se visualice o se oculte en .
■Elementos mostrados
 Información de conducción
 Control de energía (P.138)
■Información de conducción
Muestra información de conducción como la
siguiente:
Tipo de información de conducción
Elementos de información de con-
ducción
Muestra lo siguiente dependiendo de
qué tipo de información de conducción
y de elementos de información de con-
ducción estuvieran seleccionados en
. ( P.131)
 Después del arranque
• Distancia: Muestra la distancia recorrida
desde la puesta en marcha del sistema híbrido
• Tiempo transcurrido: Muestra el tiempo
transcurrido desde el arranque del sis-
tema híbrido
• Velocidad media del vehículo: Muestra la velocidad media del vehículo desde el
arranque del sistema híbrido
 Después de reiniciar
• Distancia: Muestra la distancia de con- ducción desde que se reinició el visualiza-
dor*
• Tiempo transcurrido: Muestra el tiempo
transcurrido desde que se reinició el
visualizador*
• Velocidad media del vehículo: Muestra la velocidad media del vehículo desde que
se reinició el visualizador*
*: Para reiniciar, visualice el elemento
deseado y mantenga pulsado el interrup-
tor de control del contador .
■Se pueden modificar los ajustes
del visualizador del contador
 Ajuste del reloj (vehículos sin sis-
tema de navegación/multimedia)
 P.117, 123
Idioma
Seleccione cambiar el idioma mostrado.
Unidades
Seleccione para cambiar las unidades de
medida mostradas.
 Visualizador del velocímetro (visuali-
zador de 7 pulgadas)
Seleccione para ajustar el visualizador del
velocímetro en analógico/digital/digital+ (si
está instalado).
 Indicador EV
Seleccione para activar/desactivar el indica-
dor EV.

Seleccione para cambiar el contenido visua-
lizado de lo siguiente:
• Indicador del sistema híbrido
Seleccione para visualizar/ocultar la Guía
para la aceleración ecológica. ( P.128)
• Visualizador de ahorro de combustible
Visualizador de información
del vehículo
Visualización de ajustes

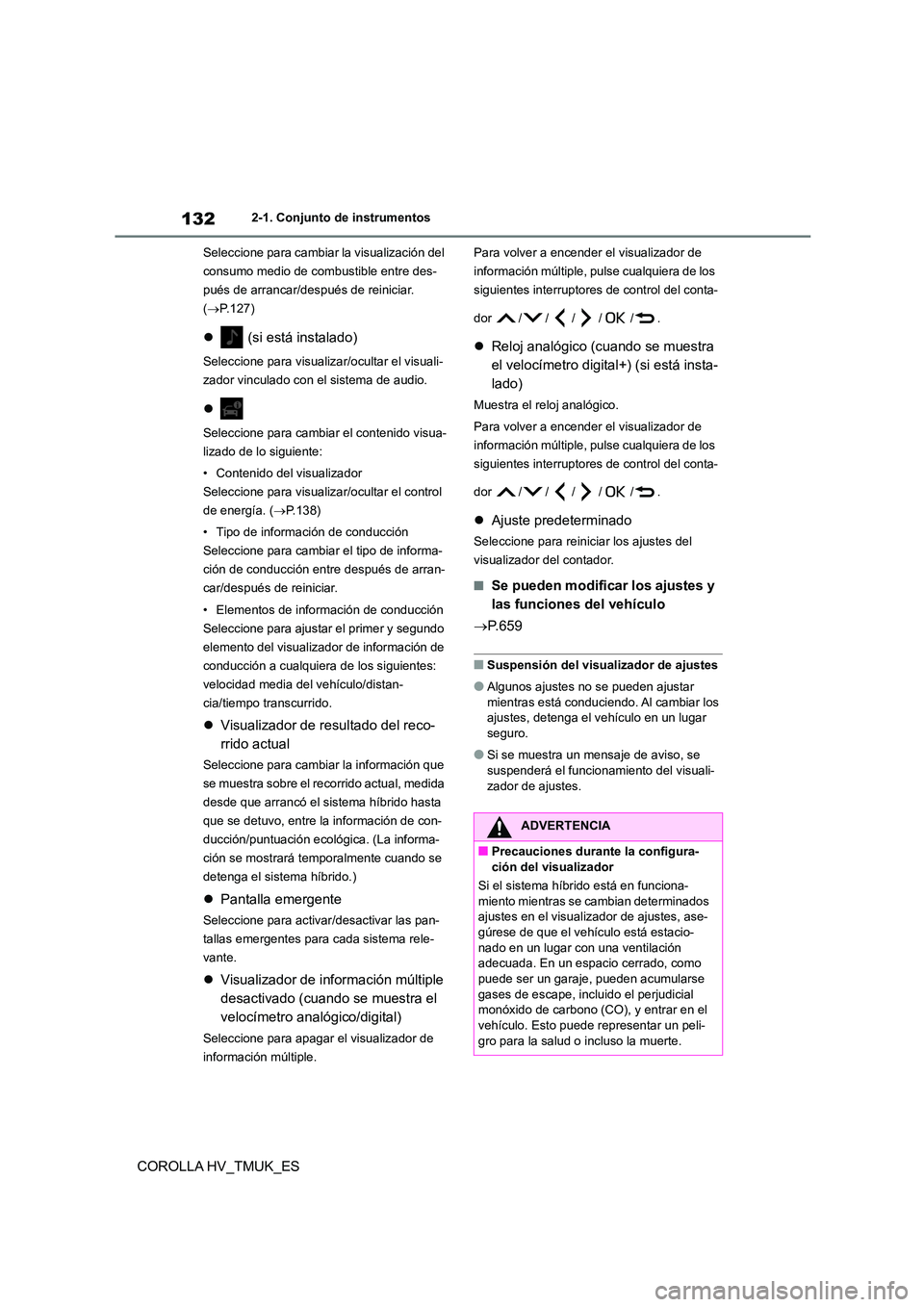

1322-1. Conjunto de instrumentos
COROLLA HV_TMUK_ES
Seleccione para cambiar la visualización del
consumo medio de combustible entre des-
pués de arrancar/después de reiniciar.
( P.127)
 (si está instalado)
Seleccione para visualizar/ocultar el visuali-
zador vinculado con el sistema de audio.

Seleccione para cambiar el contenido visua-
lizado de lo siguiente:
• Contenido del visualizador
Seleccione para visualizar/ocultar el control
de energía. ( P.138)
• Tipo de información de conducción
Seleccione para cambiar el tipo de informa-
ción de conducción entre después de arran-
car/después de reiniciar.
• Elementos de información de conducción
Seleccione para ajustar el primer y segundo
elemento del visualizador de información de
conducción a cualquiera de los siguientes:
velocidad media del vehículo/distan-
cia/tiempo transcurrido.
 Visualizador de resultado del reco-
rrido actual
Seleccione para cambiar la información que
se muestra sobre el recorrido actual, medida
desde que arrancó el sistema híbrido hasta
que se detuvo, entre la información de con-
ducción/puntuación ecológica. (La informa-
ción se mostrará temporalmente cuando se
detenga el sistema híbrido.)
 Pantalla emergente
Seleccione para activar/desactivar las pan-
tallas emergentes para cada sistema rele-
vante.
 Visualizador de información múltiple
desactivado (cuando se muestra el
velocímetro analógico/digital)
Seleccione para apagar el visualizador de
información múltiple.
Para volver a encender el visualizador de
información múltiple, pulse cualquiera de los
siguientes interruptores de control del conta-
dor //// /.
 Reloj analógico (cuando se muestra
el velocímetro digital+) (si está insta-
lado)
Muestra el reloj analógico.
Para volver a encender el visualizador de
información múltiple, pulse cualquiera de los
siguientes interruptores de control del conta-
dor //// /.
 Ajuste predeterminado
Seleccione para reiniciar los ajustes del
visualizador del contador.
■Se pueden modificar los ajustes y
las funciones del vehículo
 P. 6 5 9
■Suspensión del visualizador de ajustes
●Algunos ajustes no se pueden ajustar
mientras está conduciendo. Al cambiar los
ajustes, detenga el vehículo en un lugar seguro.
●Si se muestra un mensaje de aviso, se suspenderá el funcionamiento del visuali-
zador de ajustes.
ADVERTENCIA
■Precauciones durante la configura-
ción del visualizador
Si el sistema híbrido está en funciona- miento mientras se cambian determinados
ajustes en el visualiz ador de ajustes, ase-
gúrese de que el vehículo está estacio- nado en un lugar con una ventilación
adecuada. En un espacio cerrado, como
puede ser un garaje, pueden acumularse gases de escape, incluido el perjudicial
monóxido de carbono (CO), y entrar en el
vehículo. Esto puede representar un peli- gro para la salud o incluso la muerte.

133
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA HV_TMUK_ES

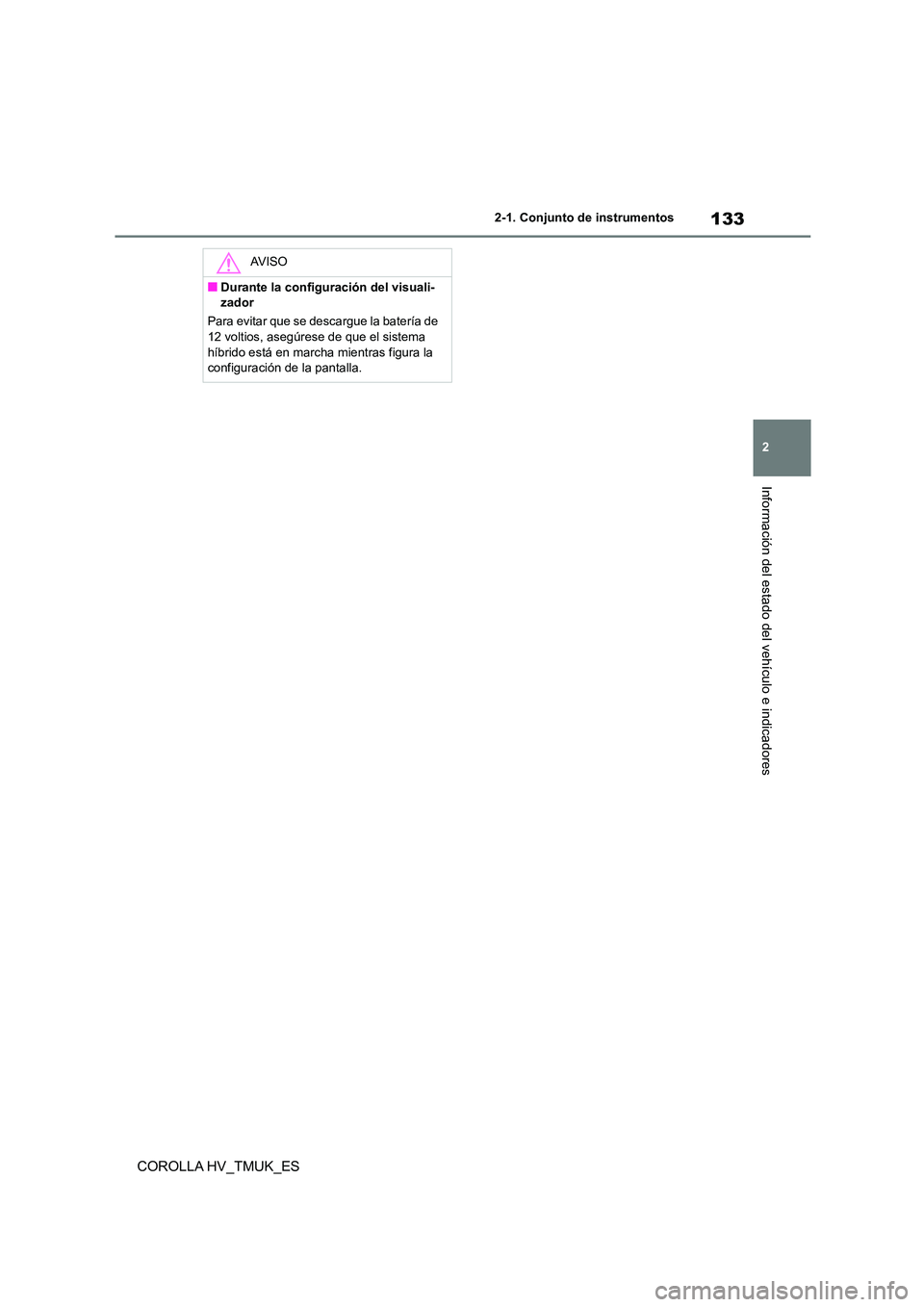

AV I S O
■Durante la configuración del visuali-
zador
Para evitar que se descargue la batería de
12 voltios, asegúrese de que el sistema híbrido está en marcha mientras figura la
configuración de la pantalla.

1342-1. Conjunto de instrumentos
COROLLA HV_TMUK_ES
*: Si está instalado
Las ilustraciones utilizadas en este texto son meramente ilustrativas y podrían diferir de la
imagen realmente visualizada en la pant alla de visualización frontal.
Área del visualizador de estado vinculado al sistema de asistencia a la conduc-
ción/sistema de navegación (si está instalado) ( P.136)
Área del visualizador de posición del cambio/RSA (Asistencia a las señalizacio-
nes en la carretera) (si están instalados) ( P.262, 265, 338)
Visualizador de velocidad del vehículo
Área del indicador del sistema híbrido/tacómetro/visualizador de la temperatura
exterior ( P.137)
■La pantalla de visualización frontal fun- cionará cuando
El interruptor de alimentación está en ON.
■Al usar la pantalla de visualización fron-
tal
Si lleva gafas de sol, especialmente gafas de
sol polarizadas, puede re sultarle más difícil ver la pantalla de visualización frontal, y la
imagen puede parecer un poco oscura.
Ajuste el brillo de la pantalla de visualización frontal o quítese las gafas de sol.
■Visualización del nombre de la calle
(vehículos con sistema de navegación)
Solamente se visualizarán los nombres de
calle incluidos en los datos cartográficos.
Pantalla de visualización frontal*
La pantalla de visualización frontal proyecta una variedad de información
relacionada con la conducción y el estado de funcionamiento de los siste-
mas de asistencia a la conducción en el parabrisas.
Componentes del sistema
