7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
3 Mantenga el capó abierto introdu-
ciendo la varilla de apoyo en la
ranura.
■Parte delanteraADVERTENCIA
■Comprobación antes de conducir
Compruebe que el capó está completa- mente cerrado y bloqueado.
Si el capó no está bloqueado correcta-
mente, podría abrirse mientras el vehículo está en movimiento y provocar un acci-
dente, con el consi guiente riesgo de lesio-
nes graves o mortales.
■Después de instalar la varilla de
apoyo en la ranura
Asegúrese que de la varilla soporta el
capó de forma segura para evitar que éste pueda caer sobre su cabeza o su cuerpo.
AV I S O
■Al cerrar el capó
Asegúrese de volver a poner la varilla de
apoyo en el retenedor antes de cerrar el
capó. Cerrar el capó sin enganchar la vari- lla de apoyo podría causar que el capó se
doble.
Colocación del gato hidráu-
lico
Al utilizar un gato hidráulico, siga
las instrucciones del manual que
lo acompaña y lleve a cabo la ope-
ración de forma segura.
Al levantar el vehículo con un gato
hidráulico, coloque el gato correc-
tamente. Una colocación inco-
rrecta podría dañar el vehículo o
provocar lesiones.
Ubicación del punto de coloca-
ción del gato

5287-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES

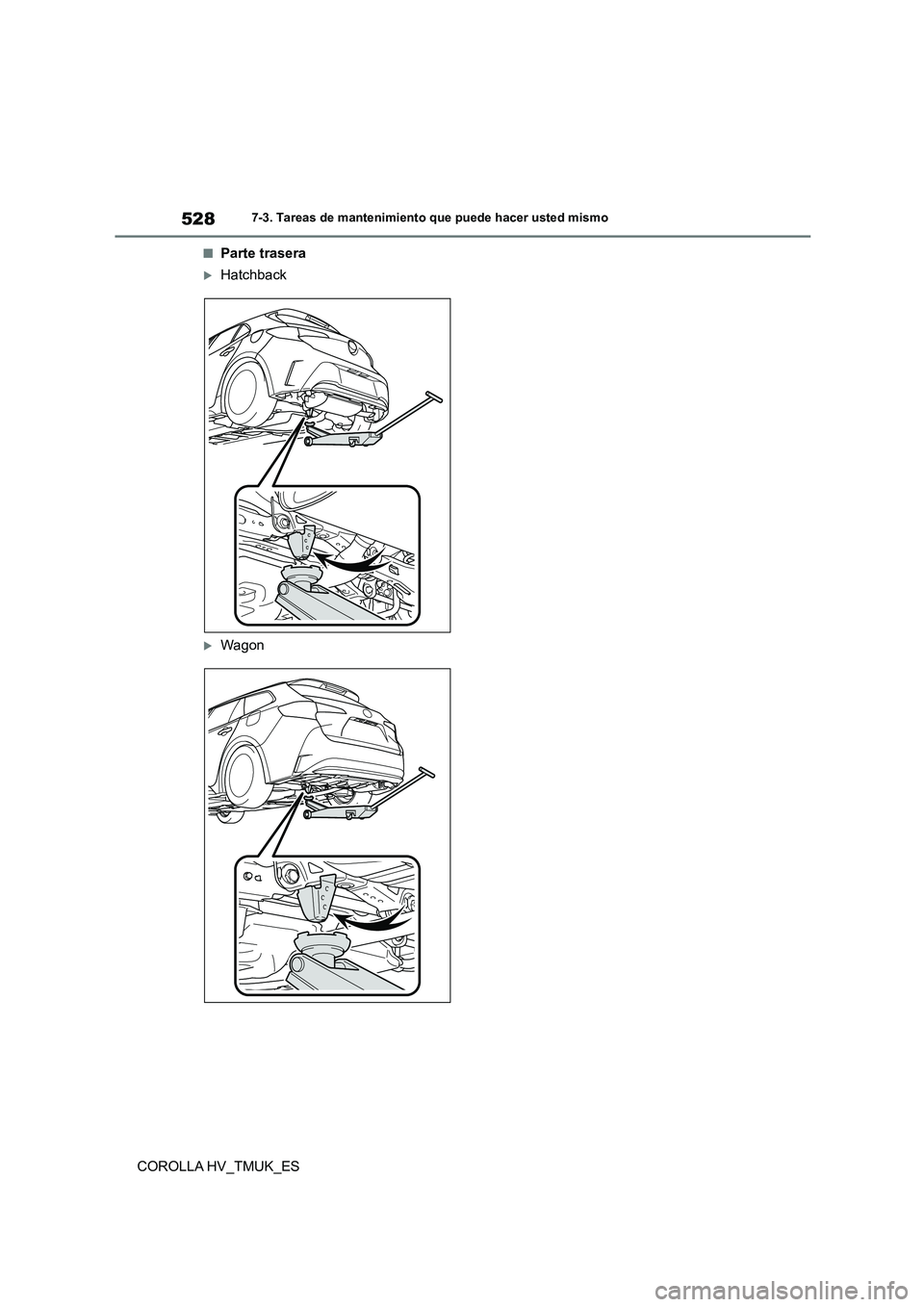

■Parte trasera
Hatchback
Wagon

529
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES

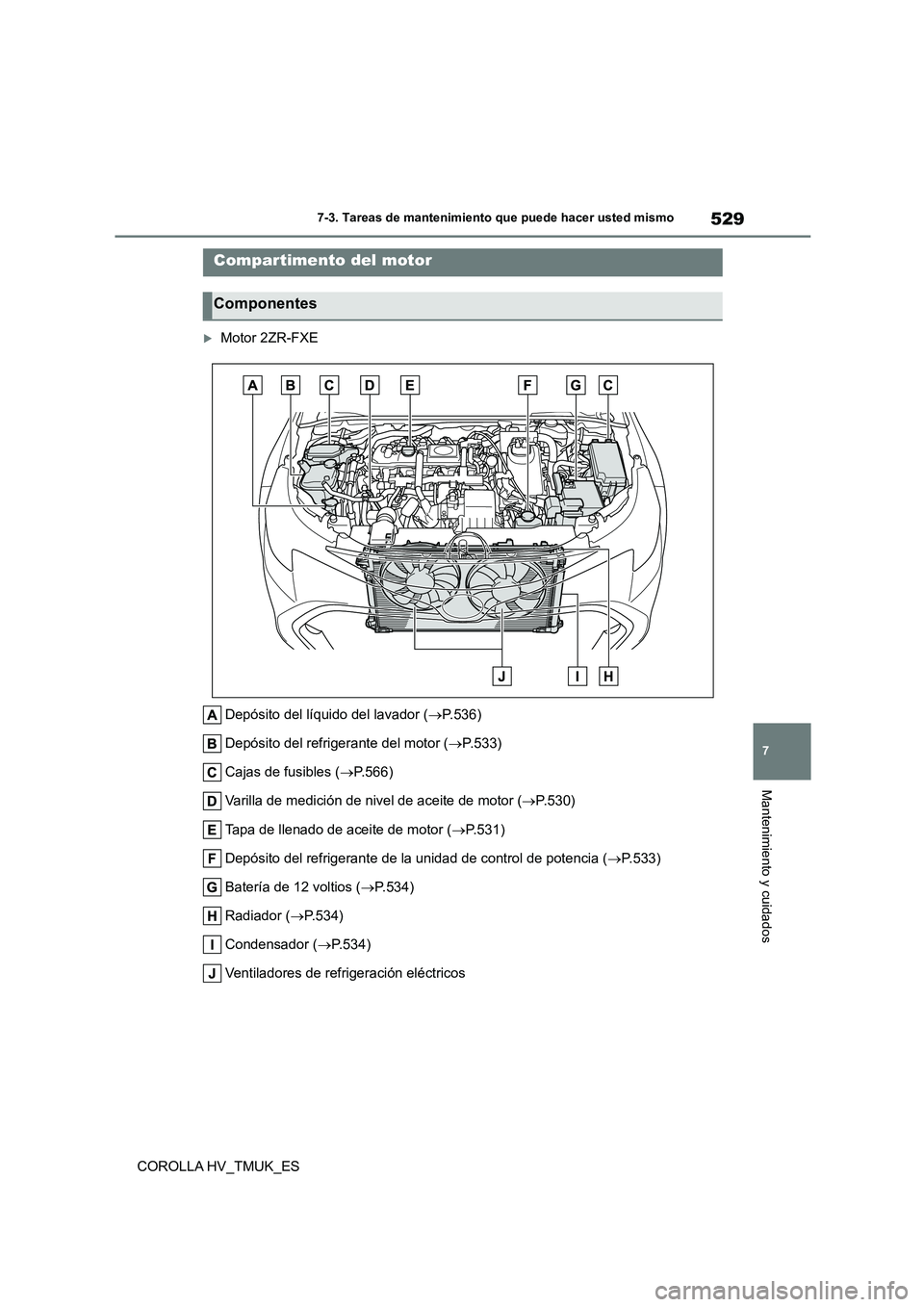

Motor 2ZR-FXE
Depósito del líquido del lavador ( P.536)
Depósito del refrigerante del motor ( P.533)
Cajas de fusibles ( P.566)
Varilla de medición de nivel de aceite de motor ( P.530)
Tapa de llenado de aceite de motor ( P.531)
Depósito del refrigerante de la unidad de control de potencia ( P.533)
Batería de 12 voltios ( P.534)
Radiador ( P.534)
Condensador ( P.534)
Ventiladores de refrigeración eléctricos
Compartimento del motor
Componentes

5307-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES

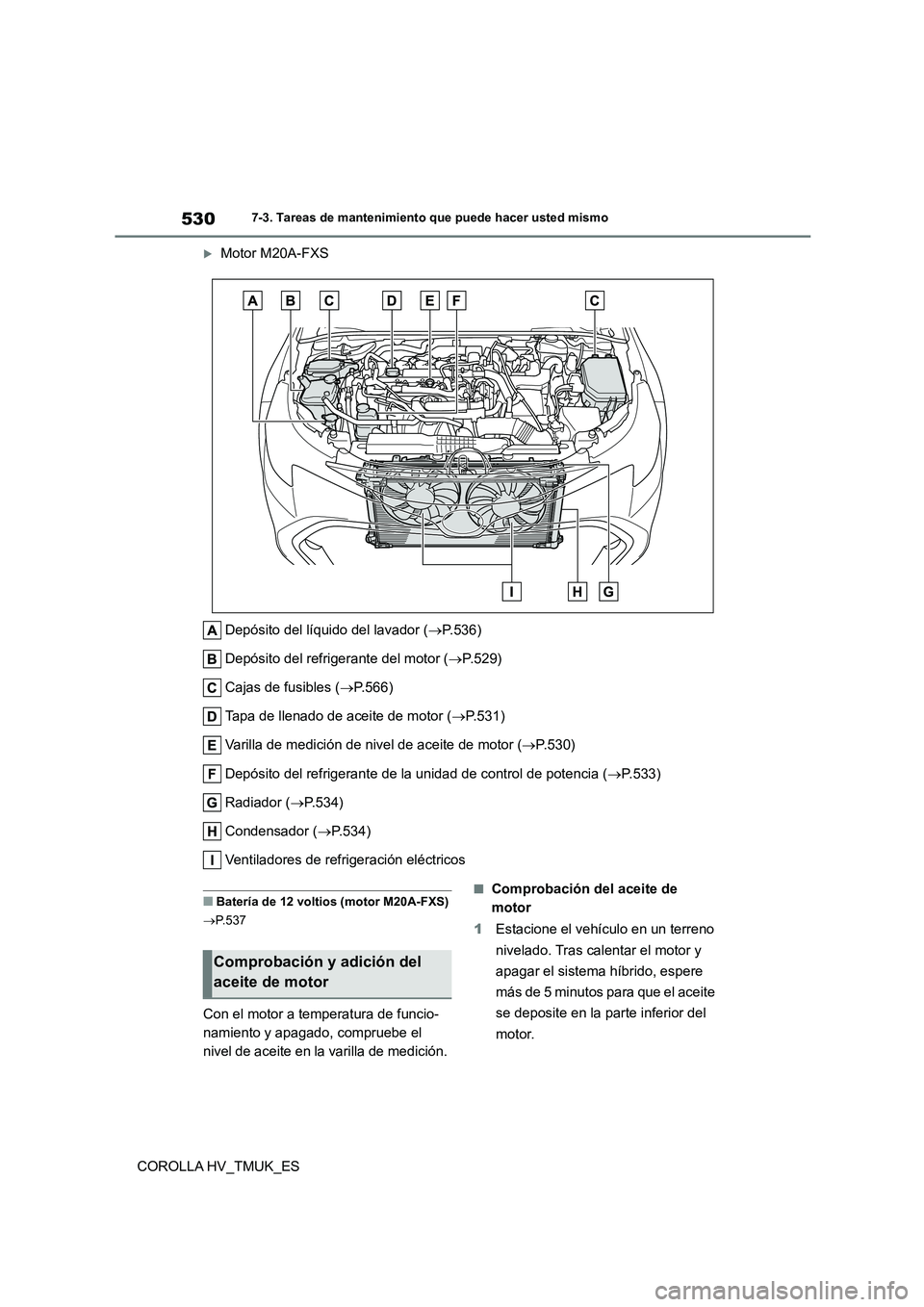

Motor M20A-FXS
Depósito del líquido del lavador ( P.536)
Depósito del refrigerante del motor ( P.529)
Cajas de fusibles ( P.566)
Tapa de llenado de aceite de motor ( P.531)
Varilla de medición de nivel de aceite de motor ( P.530)
Depósito del refrigerante de la unidad de control de potencia ( P.533)
Radiador ( P.534)
Condensador ( P.534)
Ventiladores de refrigeración eléctricos
■Batería de 12 voltios (motor M20A-FXS)
 P.537
Con el motor a temperatura de funcio-
namiento y apagado, compruebe el
nivel de aceite en la varilla de medición.
■Comprobación del aceite de
motor
1 Estacione el vehículo en un terreno
nivelado. Tras calentar el motor y
apagar el sistema híbrido, espere
más de 5 minutos para que el aceite
se deposite en la parte inferior del
motor.
Comprobación y adición del
aceite de motor

531
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
2 Coloque un trapo bajo el extremo
de la varilla de medición y sáquela.
Motor 2ZR-FXE
Motor M20A-FXS
3 Limpie la varilla de medición.
4 Vuelva a introducir por completo la
varilla de medición.
5 Con un trapo en el extremo,
extraiga la varilla de medición y
compruebe el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla de medición podría
diferir dependiendo del tipo de vehículo o motor.
6 Limpie la varilla de medición y vuél-
vala a introducir completamente.
■Comprobación del tipo de aceite y
preparación de los elementos
necesarios
Asegúrese de comprobar el tipo de
aceite y prepare todos los elementos
necesarios antes de añadir aceite.
 Elección del aceite de motor
 P. 6 5 0
 Cantidad de aceite (Bajo  Lleno)
1,5 L (1,6 qt., 1,3 qt. Ing.)
 Elemento
Embudo limpio
■Adición de aceite de motor
Si el nivel de aceite se encuentra por
debajo de la marca de nivel bajo o
cerca de ésta, añada aceite de motor
del mismo tipo del que se encuentra en
el motor.
Motor 2ZR-FXE

5327-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES
Motor M20A-FXS
1 Retire la tapa de llenado de aceite
girándola hacia la izquierda.
2 Añada el aceite de motor lenta-
mente, comprobando la varilla de
medición.
3 Coloque la tapa de llenado de
aceite girándola hacia la derecha.
■Consumo del aceite de motor
Se consumirá una cierta cantidad de aceite
de motor al conducir. En las siguientes situa- ciones, podría aumentar el consumo de
aceite y podría ser necesario volver a llenar
el aceite de motor entre los intervalos de mantenimiento.
●Cuando el motor es nuevo, por ejemplo justo después de adquirir el vehículo o
después de sustituir el motor
●Si se usa aceite de baja calidad o aceite
de una viscosidad inadecuada
●Durante la conducción con una velocidad
de motor alta o con una carga pesada, al
remolcar o durante la conducción mientras acelera o desacelera frecuentemente
●Al dejar el motor al ralentí durante un largo período de tiempo o durante la conducción
frecuente a través de tráfico lento
ADVERTENCIA
■Aceite de motor usado
●El aceite de motor usado contiene ele-
mentos que pueden ser contaminantes
y que podrían causar problemas en la piel, como inflamaciones o cáncer de
piel, por lo tanto extreme las precaucio-
nes para evitar el contacto repetido y prolongado. Para eliminar el aceite de
motor usado de la piel, lave con abun-
dante agua y jabón.
●Deseche el aceite y los filtros usados
sólo de forma segura y aceptable. No
deseche el aceite usado ni los filtros en la basura doméstica, en el alcantarillado
o en el suelo.
Póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o
un taller de confianza, una estación de
servicio o un almacén de recambios para vehículos, si desea más informa-
ción sobre cómo reciclar y deshacerse
de estos elementos.
●No deje aceite de motor usado al
alcance de los niños.
AV I S O
■Para evitar daños graves en el motor
Compruebe el nivel de aceite regular-
mente.
■Cuando cambie el aceite de motor
●Tenga cuidado de no derramar aceite
de motor en los componentes del vehí-
culo.
●Evite el llenado excesivo, ya que el
motor podría resultar dañado.
●Compruebe el nivel de aceite en la vari- lla de medición cada vez que rellene el
vehículo.
●Asegúrese de que la tapa de llenado de
aceite de motor esté bien apretada.

533
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
■Depósito del refrigerante del
motor
El nivel de refrigerante es correcto si se
encuentra entre las líneas “FULL” y
“LOW” del depósito cuando el motor
está frío.
Tapa del depósito
Línea “FULL”
Línea “LOW”
Si el nivel se encuentra en la línea “LOW” o
por debajo, añada refrigerante hasta que
alcance la línea “FULL”. ( P.640)
■Depósito del refrigerante de la
unidad de control de potencia
Motor 2ZR-FXE
El nivel de refrigerante es correcto si se
encuentra entre las líneas “FULL” y “LOW” del depósito cuando el sistema híbrido está
frío.
Tapa del depósito
Línea “FULL”
Línea “LOW”
Si el nivel se encuentra en la línea “LOW” o
por debajo, añada refrigerante hasta que
alcance la línea “FULL”. ( P.640)
Motor M20A-FXS
El nivel de refrigerante es correcto si se
encuentra entre las líneas “F” y “L” del depó- sito cuando el sistema híbrido está frío.
Tapa del depósito
Línea “F”
Línea “L”
Si el nivel se encuentra en la línea “L” o por
debajo, añada refrigerante hasta que
alcance la línea “F”. ( P.640)
■Selección de refrigerante
Solo utilice “Toyota Super Long Life Coolant”
«Refrigerante de duración extralarga de Toyota» o un refrigerante de etilenglicol de
alta calidad similar sin silicato, amina, nitrito
ni borato y con tecnología híbrida de ácido orgánico de larga duración.
“Toyota Super Long Life Coolant” «Refrige-
rante de duración extralarga de Toyota» es
una mezcla del 50% de refrigerante y 50% de agua desionizada. (Temperatura mínima:
-35°C [-31°F])
Para obtener más detalles sobre el refrige-
rante, póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o un
taller de confianza.
Comprobación del refrigerante

5347-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES
■Si el nivel de refrigerante desciende poco después de rellenar el depósito
Compruebe visualmente el radiador, las
mangueras, las tapas del depósito del refri-
gerante de la unidad de control de poten- cia/motor, el grifo de drenaje y la bomba del
agua.
En caso de que no encuentre ninguna fuga, lleve el vehículo a revisar a un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza para que comprueben la
tapa y verifiquen si hay fugas en el sistema de refrigeración.
Revise el radiador y el condensador y
elimine cualquier objeto extraño. Si
cualquiera de las piezas anteriores
estuviera demasiado sucia o si no está
seguro de su estado, lleve el vehículo a
un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.
Compruebe la batería de 12 voltios
como se explica a continuación.
■Exterior de la batería de 12 voltios
Asegúrese de que los terminales de la
batería de 12 voltios no estén corroídos
y de que no haya grietas o conexiones
y abrazaderas sueltas.
Te r m i n a l e s
Abrazadera de sujeción
■Antes de recargar
Al recargarse, la batería de 12 voltios pro-
duce gas hidrógeno que es inflamable y explosivo. Por tanto, tenga presente las
siguientes precauciones antes de la recarga:
●Si realiza la recarga con la batería de 12
voltios instalada en el vehículo, asegúrese
de desconectar el cable de masa.
●Asegúrese de que el cargador esté apa-
ADVERTENCIA
■Cuando el sistema híbrido está
caliente
No quite las tapas del depósito del refrige- rante de la unidad de control de poten-
cia/motor.
Es posible que el sistema de refrigeración
se encuentre bajo presión y que el refrige- rante a alta temperatura salga despedido
si se quita la tapa, con el consiguiente
riesgo de sufrir lesiones graves, tales como quemaduras.
AV I S O
■Al añadir refrigerante
El refrigerante no es ni agua corriente ni
anticongelante. Debe utilizarse la mezcla
adecuada de agua y anticongelante para conseguir la lubricaci ón, la protección con-
tra la corrosión y la refrigeración correctos.
Asegúrese de leer la etiqueta del anticon- gelante o del refrigerante.
■Si derrama refrigerante
Asegúrese de limpiarlo con agua para evi-
tar daños en los componentes o la pintura.
Comprobación del radiador y
del condensador
ADVERTENCIA
■Cuando el sistema híbrido está
caliente
No toque el radiador ni el condensador ya que es posible que estén calientes y
podrían causar lesiones graves como que-
maduras.
Batería de 12 voltios (motor
2ZR-FXE)
