2020 TOYOTA COROLLA HATCHBACK Manual del propietario (in Spanish)

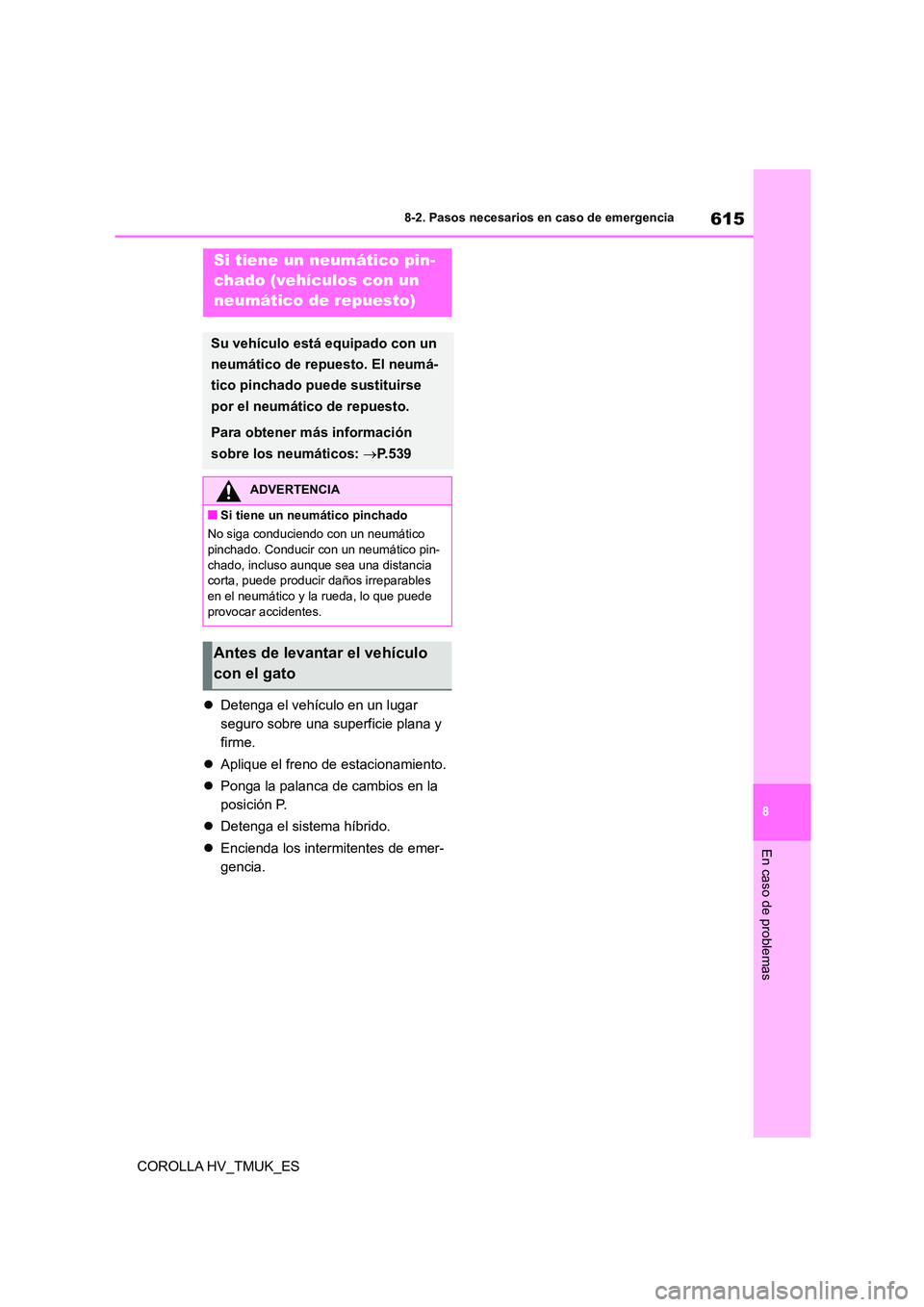

615
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
 Detenga el vehículo en un lugar
seguro sobre una superficie plana y
firme.
 Aplique el freno de estacionamiento.
 Ponga la palanca de cambios en la
posición P.
 Detenga el sistema híbrido.
 Encienda los intermitentes de emer-
gencia.
Si tiene un neumático pin-
chado (vehículos con un
neumático de repuesto)
Su vehículo está equipado con un
neumático de repuesto. El neumá-
tico pinchado puede sustituirse
por el neumático de repuesto.
Para obtener más información
sobre los neumáticos: P.539
ADVERTENCIA
■Si tiene un neumático pinchado
No siga conduciendo con un neumático
pinchado. Conducir con un neumático pin-
chado, incluso aunque sea una distancia corta, puede producir daños irreparables
en el neumático y la rueda, lo que puede
provocar accidentes.
Antes de levantar el vehículo
con el gato

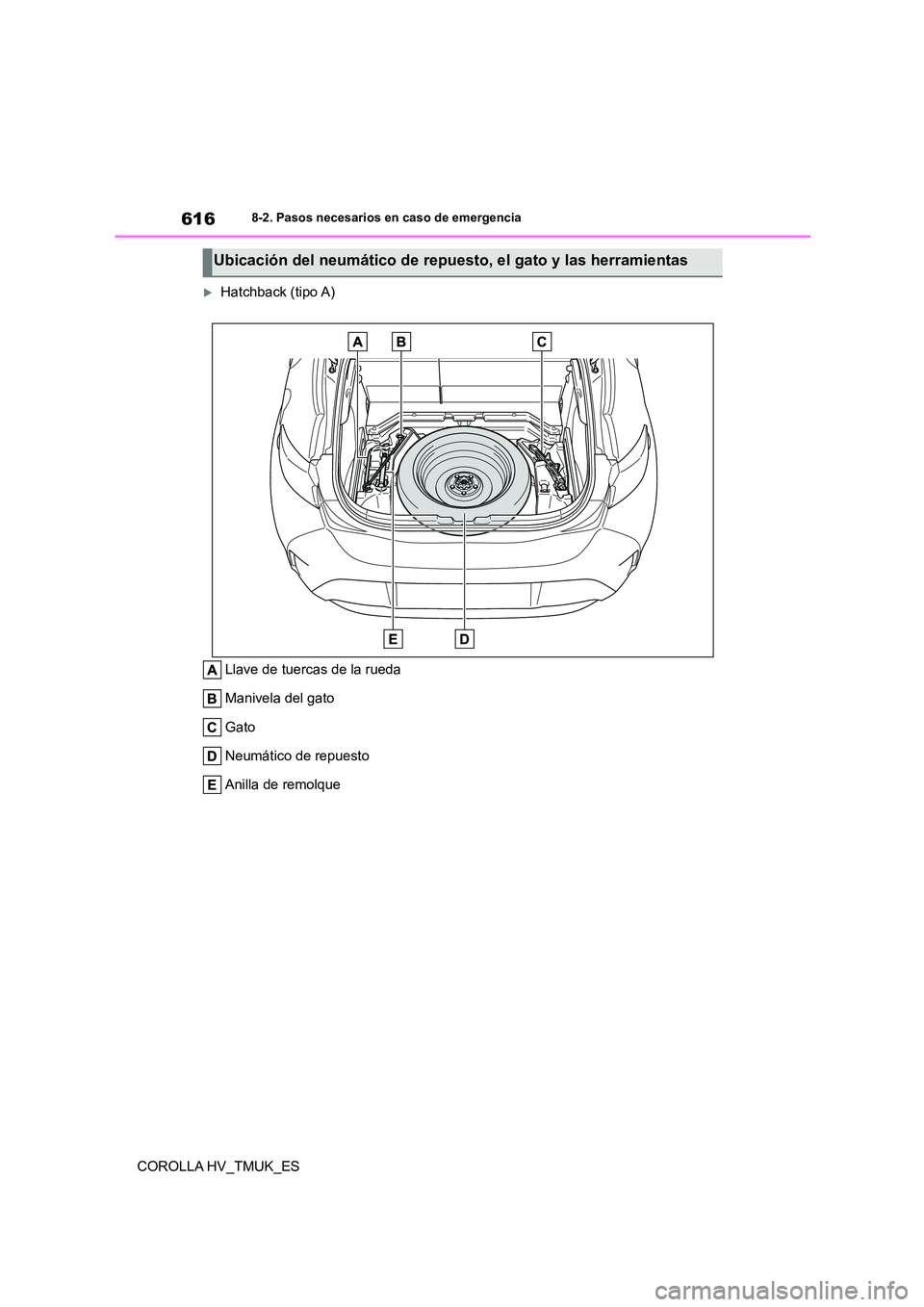

6168-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
Hatchback (tipo A)
Llave de tuercas de la rueda
Manivela del gato
Gato
Neumático de repuesto
Anilla de remolque
Ubicación del neumático de repuesto, el gato y las herramientas

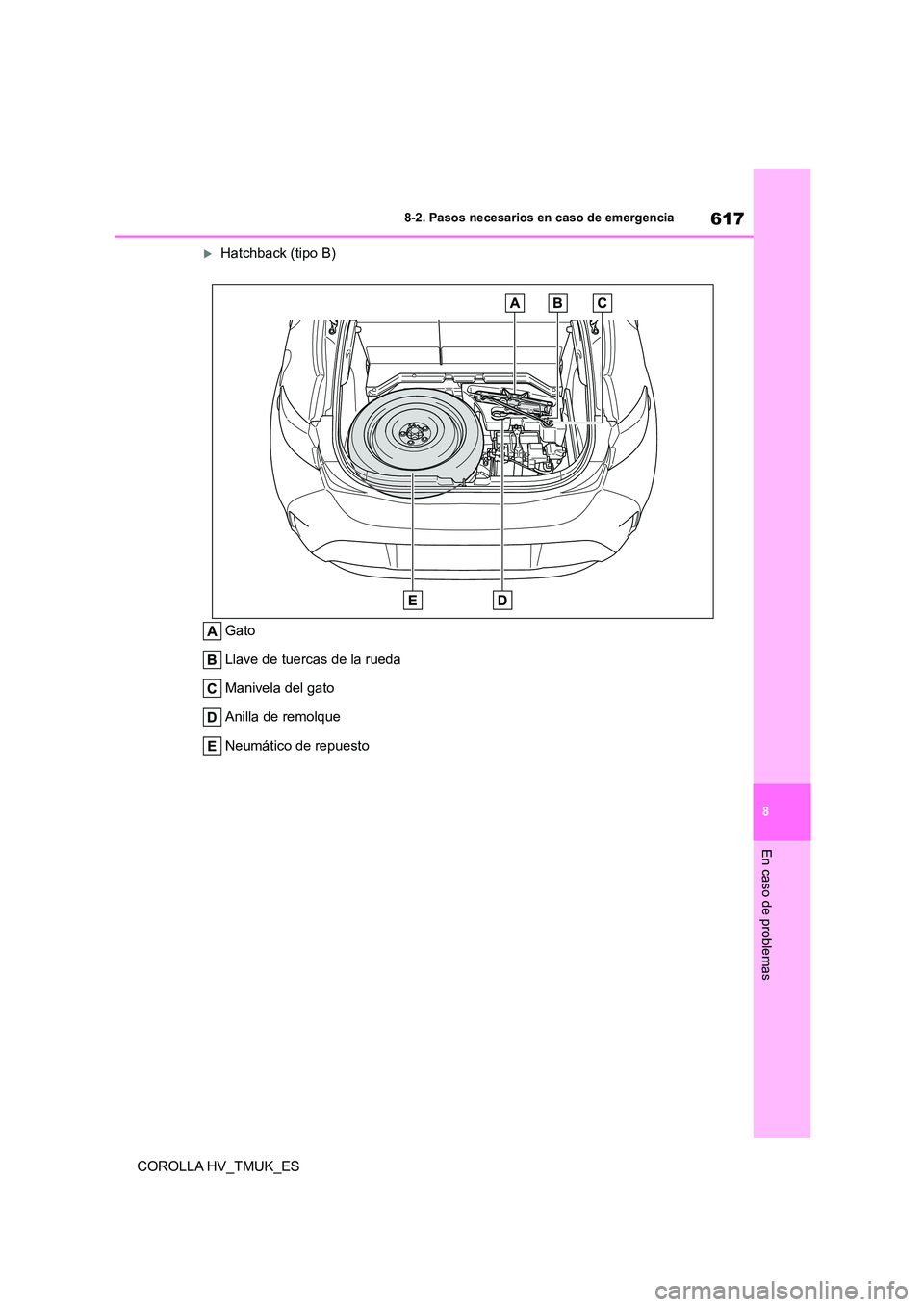

617
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
Hatchback (tipo B)
Gato
Llave de tuercas de la rueda
Manivela del gato
Anilla de remolque
Neumático de repuesto

6188-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
Wagon (vehículos con un neumático de repuesto compacto)
Manivela del gato
Llave de tuercas de la rueda
Gato
Neumático de repuesto
Anilla de remolque

619
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
Wagon (vehículos con un neumático de repuesto de tamaño estándar)
Manivela del gato
Llave de tuercas de la rueda
Gato
Neumático de repuesto
Anilla de remolque
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones. El uso incorrecto del gato para neumáticos
podría provocar la caída repentina del
vehículo y causar lesiones graves o mor- tales.
●No utilice el gato para neumáticos con
ninguna otra finalidad que no sea cam- biar los neumáticos o colocar y quitar
cadenas para neumáticos.
●Utilice únicamente el gato para neumáti- cos suministrado con el vehículo para
cambiar un neumático pinchado. No lo
utilice en otros vehículos ni utilice otros gatos para neumáticos para cambiar los
neumáticos de su vehículo.
●Coloque el gato correctamente en el
punto destinado para el mismo.

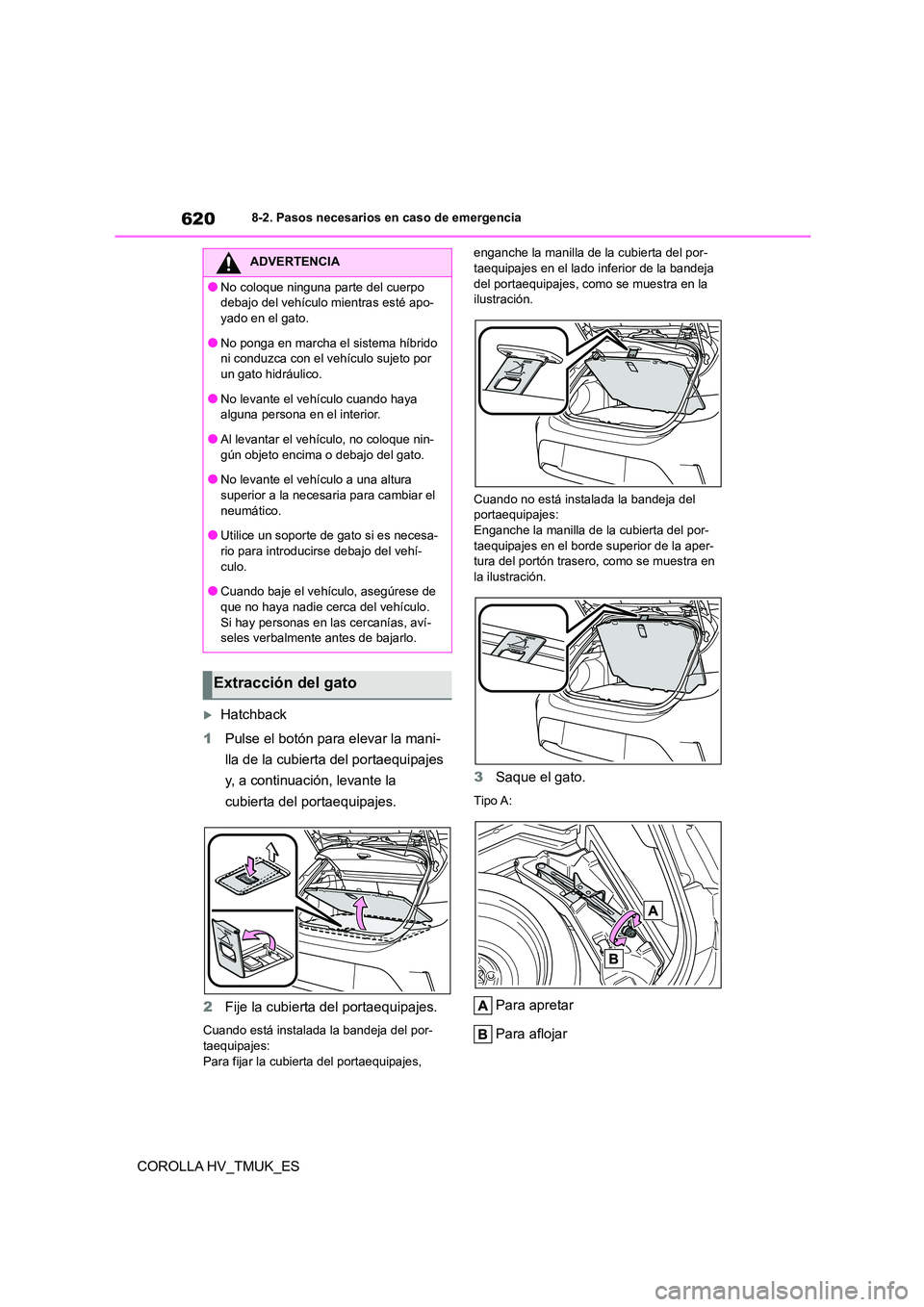

6208-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
Hatchback
1 Pulse el botón para elevar la mani-
lla de la cubierta del portaequipajes
y, a continuación, levante la
cubierta del portaequipajes.
2 Fije la cubierta del portaequipajes.
Cuando está instalada la bandeja del por-
taequipajes:
Para fijar la cubierta del portaequipajes,
enganche la manilla de la cubierta del por- taequipajes en el lado inferior de la bandeja
del portaequipajes, como se muestra en la
ilustración.
Cuando no está instalada la bandeja del
portaequipajes: Enganche la manilla de la cubierta del por-
taequipajes en el borde superior de la aper-
tura del portón trasero, como se muestra en
la ilustración.
3 Saque el gato.
Tipo A:
Para apretar
Para aflojar
ADVERTENCIA
●No coloque ninguna parte del cuerpo
debajo del vehículo mientras esté apo-
yado en el gato.
●No ponga en marcha el sistema híbrido
ni conduzca con el vehículo sujeto por
un gato hidráulico.
●No levante el vehículo cuando haya
alguna persona en el interior.
●Al levantar el vehículo, no coloque nin- gún objeto encima o debajo del gato.
●No levante el vehículo a una altura
superior a la necesaria para cambiar el neumático.
●Utilice un soporte de gato si es necesa-
rio para introducirse debajo del vehí- culo.
●Cuando baje el vehículo, asegúrese de
que no haya nadie cerca del vehículo. Si hay personas en las cercanías, aví-
seles verbalmente antes de bajarlo.
Extracción del gato

621
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
Tipo B:
Para apretar
Para aflojar
Wagon
1 Eleve la manilla de la cubierta del
portaequipajes y, a continuación,
retire la cubierta del portaequipajes.
2 Saque el gato.
Vehículos con neumático de repuesto com- pacto:
Para apretar
Para aflojar
Vehículos con un neumático de repuesto de tamaño estándar:
Desenganche la correa de sujeción.
Hatchback
1 Fije la cubierta del portaequipajes.
( P.620)
2 Afloje la fijación central que asegura
el neumático de repuesto.
Wagon
1 Retire la cubierta del portaequipa-
jes. ( P.620)
2 Quite la bandeja.
Vehículos con neumático de repuesto com-
Extracción del neumático de
repuesto

6228-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
pacto:
Vehículos con un neumático de repuesto de
tamaño estándar:
3 Afloje la fijación central que asegura
el neumático de repuesto.
1 Coloque un calzo en los neumáti-
cos.
2 Vehículos con llanta de acero:
Retire el tapacubos de la rueda (si
está instalado) usando la llave.
Para proteger el tapacubos de la rueda,
coloque un trapo entre la llave y el tapacu-ADVERTENCIA
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni
otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
Sustitución de un neumático
pinchado
Neumático pinchadoPosición de los cal-
zos para las ruedas
Lado delantero
izquierdo
Detrás del neumá-
tico trasero derecho
Lado delantero dere-
cho
Detrás del neumá-
tico trasero izquierdo
Lado trasero
izquierdo
Enfrente del neumá-
tico delantero dere-
cho
Lado trasero dere-
cho
Enfrente del neumá-
tico delantero
izquierdo
