2020 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

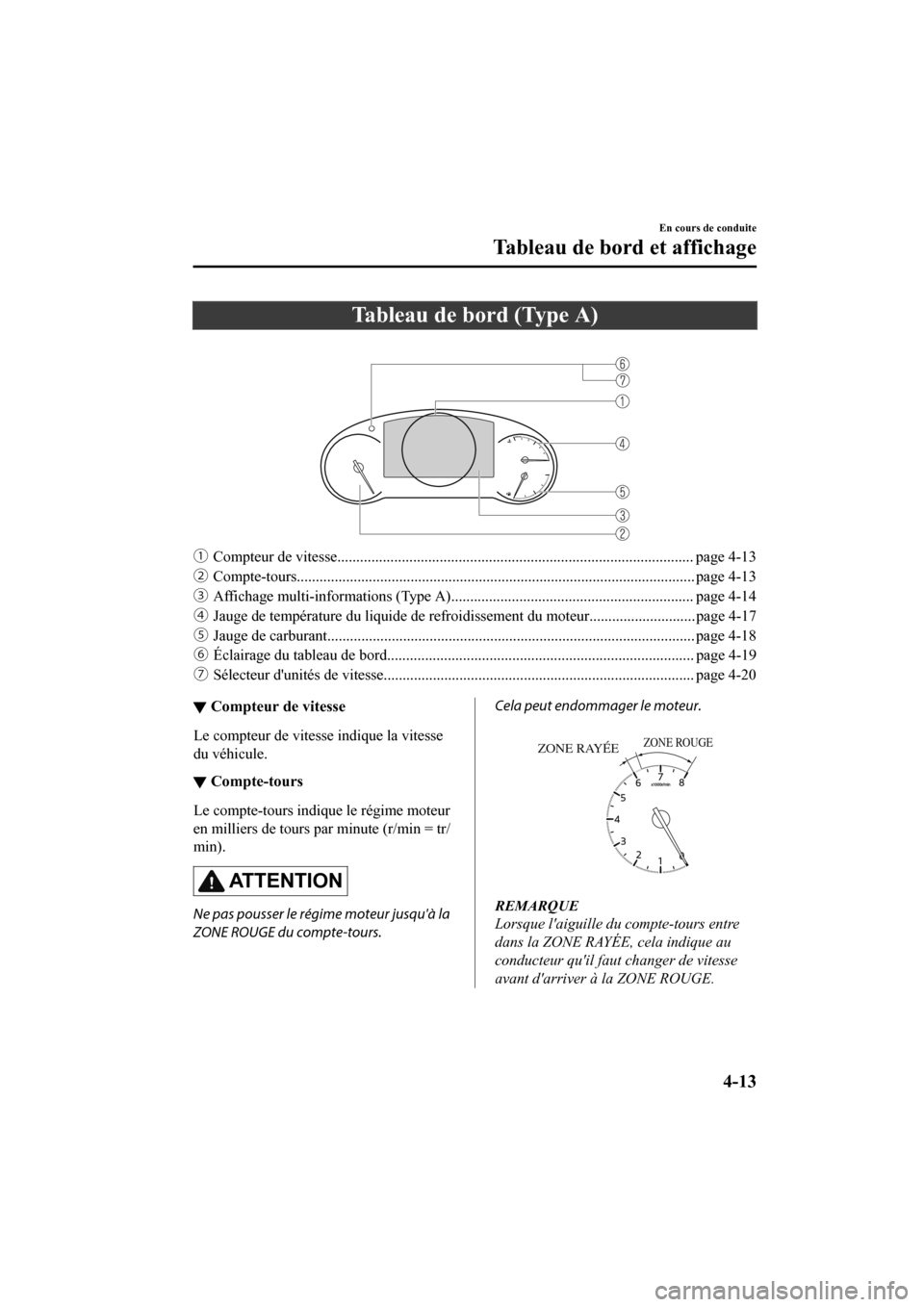

Tableau de bord (Type A)

ƒCompteur de vitesse.............................................................................................. page 4-13
„ Compte-tours......................................................................................................... page 4-13
… Affichage multi-informations (Type A)................................................................ page 4-14
† Jauge de température du liquide de refroidissement du moteur............................ page 4-17
‡ Jauge de carburant................................................................................................. page 4-18
ˆ Éclairage du tableau de bord................................................................................. page 4-19
‰ Sélecteur d'unités de vitesse.................................................................................. page 4-20
▼▼Compteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
▼Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
min).
ATTENTION
Ne pas pousser le régime moteur jusqu'à la
ZONE ROUGE du compte-tours.
Cela peut endommager le moteur.

ZONE RAYÉEZONE ROUGE
REMARQUE
Lorsque l'aiguille du compte-tours entre
dans la ZONE RAYÉE, cela indique au
conducteur qu'il faut changer de vitesse
avant d'arriver à la ZONE ROUGE.
En cours de conduite
Tableau de bord et affichage
4-13
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Affichage multi-informations (Type A)
Interrupteur INFOAffichage multi-informations (Type A)
Bouton de sélection
L'affichage multi-informations i ndique les informations suivantes.
xCompteur de vitesse
xCompteur totalisateur
xCompteur journalier
xTempérature extérieure
xDistance restante
xMoyenne de consommation de carburant
xConsommation actuelle de carburant
xContrôle d'entretien
xAffichage de surveillanc e des angles morts (BSM)
xAffichage du système d'assistance de reconnaissance de distance (DRSS)
xAffichage du système de régulation de la vitesse à radar Mazda avec fonction Stop & Go
(MRCC avec fonction Stop & Go)
xAffichage du système d'aide au suivi de voie (LAS)/avertisseur de changement de file
(LDWS)
xAffichage de régulateur de vitesse de croisière
xAffichage de la boussole
xIndication d'avertissement de portière ouverte/hayon ouvert
xAfficheur de message
En cours de conduite
Tableau de bord et affichage
4-14
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Le contenu de l'écran change à chaque pression sur l'interrupteur INFO.
Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO
*2
*1
*2 : Affiché uniquement lorsqu'un avertissement se déclenche. *1 : S’affiche lors de l'ouverture/fermeture d’une portière/du hayon.
Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO
Affichage de base
Affichage des messages
d'avertissement
Affichage du compteur
journalier A
Affichage du compteur journalier B
Appuyer sur l'interrupteur INFO
Affichage i-ACTIVSENSE
Affichage du contrôle
d'entretien Affichage de la boussole
Appuyer sur l'interrupteur INFO
En cours de conduite
Tableau de bord et affichage
4-15
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Le contenu de l'écran change chaque fois que le bouton de sélection est maintenu enfoncé.
Indication de jauge
Affichage éteint Indication numérique
Maintenir le bouton de
sélection enfoncé
Maintenir le bouton
de sélection enfoncé
Maintenir le bouton de sélection enfoncé
En cours de conduite
Tableau de bord et affichage
4-16
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Compteur totalisateur, compteur
journalier et sélecteur de compteur
journalier
Le compteur totalisateur est affiché en
permanence sur l'écran lorsque le contact
est sur ON, et l'écran TRIP A ou TRIP B
peut être affiché en actionnant
l'interrupteur INFO.

Interrupteur INFO
Appuyer sur l'interrupteur INFO
Affichage du
compteur journalier A
Affichage du
compteur journalier B
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
La distance de conduite pour un intervalle
spécifié est indiquée. Il est possible de
mesurer la distance de deux types
d'intervalles (TRIP A, TRIP B) ainsi que
l'économie moyenne de carburant pour
chacun.

Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.

Lorsque le compte ur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.

Le compteur journalier et la
consommation moyenne de carburant
peuvent être réinitialisés en appuyant sur
l'interrupteur INFO pe ndant 1,5 seconde
ou plus en étant sur chaque mode.
REMARQUE
xSeuls les compteurs journaliers
enregistrent des dixièmes de kilomètre
(mille).
xL'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
xL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
xLe véhicule atteint 9 999,9 km
(milles).
▼▼Jauge de température du liquide de
refroidissement du moteur
Affiche la température du liquide de
refroidissement du moteur. La zone bleue
de la jauge indique que la température du
liquide de refroidissement du moteur est
En cours de conduite
Tableau de bord et affichage
4-17
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

basse, et la zone rouge de la jauge indique
qu'elle est élevée et en surchauffe.

AT T E N T I O N
Si l’aiguille de la jauge de température du
liquide de refroidissement du moteur
atteint la plage rouge, il y a un risque de
surchauffe. Conduire lentement pour
réduire la charge du moteur jusqu'à ce que
vous trouviez un lieu sûr pour arrêter le
véhicule et attendre que le moteur
refroidisse.
Se référer à Surchauffe à la page 7-25.
REMARQUE
xSi la température du liquide de
refroidissement du moteur est élevée ou
si le moteur est chaud, la puissance du
moteur peut être limitée.
xDurant une conduite normale, la
température du liquide de
refroidissement du moteur se stabilise à
100 °C (210 °F) ou in férieur, et la jauge
indique une plage inférieure à 100 °C
(210 °F).
▼▼Jauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
ON. Il est recomma ndé de garder le
réservoir à plus de 1/4 plein.

Plein
1/4 Plein
Vide
Lorsque le voyant de niveau bas de
carburant s'allume ou si le niveau de
carburant est très bas, refaire le plein
d'essence dès que possible.
Si le moteur ne fonctionne pas bien
régulièrement ou s'il cale en raison du
niveau de carburant insuffisant, refaire
l'appoint en carburant dès que possible, en
ajoutant au moins 10 litres (2,7 US gal, 2,2
Imp gal) de carburant.
Se référer à Mesures correctives à la page
7-40.
En cours de conduite
Tableau de bord et affichage
4-18
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

REMARQUE
xAprès qu'on ait refait le plein de
carburant, un certain temps pourra être
nécessaire avant que l'indicateur se
stabilise. En outre, il est possible que
l'indicateur dévie lors de la conduite sur
une pente ou dans un virage, en raison
des mouvements du carburant à
l'intérieur du réservoir.
xLe sens de la flèche () indique que la
trappe de remplissage de carburant est
du côté gauche du véhicule.
▼▼Éclairage du tableau de bord
Quand les feux sont allumés avec le
contact d'allumage sur ON, la luminosité
de l'éclairage du tableau de bord est
atténuée. Cependant, si le capteur optique
détecte que l'espace environnant est
lumineux, comme lors que les feux sont
allumés pendant la journée, l'éclairage du
tableau de bord n'est pas réduit.
REMARQUE
xLorsque le contacteur est mis sur ON tôt
le matin ou au crépuscule, l'éclairage du
tableau de bord est réduit pendant
quelques secondes, le temps que le
capteur optique détecte la luminosité de
l'espace environnant. Cette réduction de
l'éclairage peut cependant être annulée
une fois la luminosité détectée.
xLorsque les feux sont allumés, le témoin
des feux allumés dans le tableau de bord
s'allume.
Se référer à Phares à la page 4-73.
Il est possible de régler la luminosité de
l'éclairage du tableau de bord et des
éclairages du tableau de bord en tournant
le bouton.
xEn tournant le bouton vers la gauche, la
luminosité diminue. Lorsque le bouton a
été tourné à la position maximale faible
un bip sonore retentira.
xEn tournant le bouton vers la droite, la
luminosité augmente.
Foncé
Clair
En cours de conduite
Tableau de bord et affichage
4-19
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Fonction pour annuler le gradateur
d'éclairage
Il est possible d'annuler le gradateur
d'éclairage en tournant la commande
d'éclairage du tableau de bord vers la
droite jusqu'à ce qu'un bip sonore
retentisse tandis que le tableau de bord est
faiblement illuminé avec le contact
d'allumage sur ON. Annuler le gradateur
d'éclairage si la visibilité du tableau de
bord est réduite due à l'éblouissement de la
luminosité environnante.
REMARQUE
xQuand on annule le gradateur
d'éclairage, il est impossible d'atténuer
l'éclairage du tableau de bord même si
les feux sont allumés.
xQuand on annule le gradateur
d'éclairage, l'écran dans l'affichage
central passe à l'affichage constant de
l'écran de jour.
▼Sélecteur d'unités de vitesse
Dans certains pays, il peut être nécessaire
de changer les unités de vitesse de km/h à
mi/h.
Un pression sur le bouton de sélection
change les unités de v itesse sur le tableau
de bord.

Bouton de sélection
▼▼Affichage de la température
extérieure
Lorsque le contacteur est sur ON, la
température extérieure est affichée.

REMARQUE
xDans les conditions suivantes, la
température extérieure affichée peut
différer de la température extérieure
réelle suivant l'environnement du
véhicule et les conditions du véhicule:
xTempératures nettement froides ou
chaudes.
xChangements brusques de
température extérieure.
xLe véhicule est en stationnement.
xLe véhicule est conduit à vitesse
réduite.
Changer l'unité de l'affichage de
température extérieure
Il est possible d'opter pour Celsius ou
Fahrenheit comme unité de température
extérieure.
Les réglages peuvent être modifiés en
opérant l'écran d'affichage central.
Se référer à Fonctions de personnalisation
à la page 9-10.
REMARQUE
Lorsque l'unité utilisée par l'affichage de
température extérieure est changée, l'unité
utilisée par la jauge du liquide de
refroidissement du moteur change de la
même façon.
En cours de conduite
Tableau de bord et affichage
4-20
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23
