2020 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

Annulation de la fonction
Lorsque le régulateur de vitesse est
annulé, que l'interrupteur RES est enfoncé
et que la vitesse du véhicule est de 25
km/h (16 mph) ou plus, la vitesse revient à
celle précédemment réglée.
Annulation de l'utilisation de
l'interrupteur OFF/CANCEL
Lorsque l'interrupteur OFF/CANCEL est
appuyé une fois, la fonction de régulateur
de vitesse de croisière est annulée.
Annulation automatique
La fonction de commande de vitesse de
croisière s'annule automatiquement dans
les cas suivants.
xLa pédale de frein est enfoncée.
xLe frein de stationnement est enclenché.
xLe levier sélecteur est passé en position
P ou N.
REMARQUE
xSi la vitesse du véhicule diminue
d'environ 15 km/h (9,4 mi/h) ou plus que
la vitesse réglée, la fonction de
commande de vitesse de croisière peut
se désactiver.
xSi la vitesse du véhicule est inférieure à
21 km/h (13 mi/h), la fonction de
commande de vitesse de croisière est
désactivée. Dans ce cas, la vitesse du
véhicule ne reviendra pas à la vitesse
réglée d'origine, même si le véhicule
avait accéléré à 25 km/h (16 mi/h) ou
plus et que l'interrupteur RES est
enfoncé. Réinitialiser la fonction de
commande de vitesse de croisière.
En cours de conduite
i-ACTIVSENSE
4-165
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

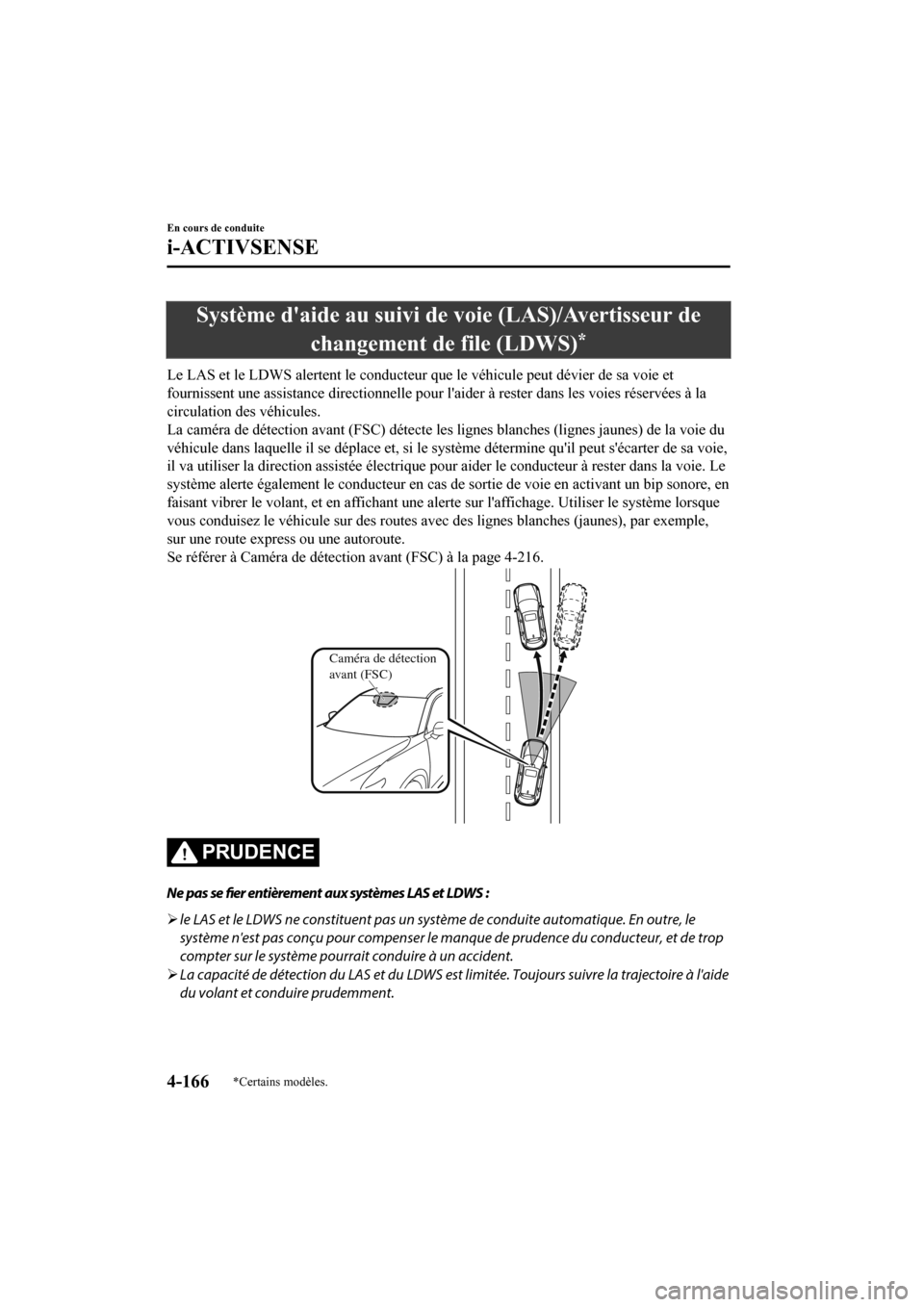

Système d'aide au suivi de voie (LAS)/Avertisseur dechangement de file (LDWS)
*
Le LAS et le LDWS alertent le conducteur que le véhicule peut dévier de sa voie et
fournissent une assistance directi onnelle pour l'aider à rester dans les voies réservées à la
circulation des véhicules.
La caméra de détection avant (FSC) détecte les ligne s blanches (lignes jaunes) de la voie du
véhicule dans laquelle il se déplace et, si le sy stème détermine qu'il peut s'écarter de sa voie,
il va utiliser la direction assistée électrique pour aider le conducte ur à rester dans la voie. Le
système alerte également le conducteur en cas de sortie de voie en activant un bip sonore, en
faisant vibrer le volant, et en affichant une alerte sur l'affich age. Utiliser le système lorsque
vous conduisez le véhicule sur des routes avec des lignes blanches (jaunes), par exemple,
sur une route express ou une autoroute.
Se référer à Caméra de détection avant (FSC) à la page 4-216.
Caméra de détection
avant (FSC)
PRUDENCE
Ne pas se fier entièrement aux systèmes LAS et LDWS :
¾ le LAS et le LDWS ne constituent pas un système de conduite automatique. En outre, le
système n'est pas conçu pour compenser le manque de prudence du conducteur, et de trop
compter sur le système pourrait conduire à un accident.
¾ La capacité de détection du LAS et du LDWS est limitée. Toujours suivre la trajectoire à l'aide
du volant et conduire prudemment.
En cours de conduite
i-ACTIVSENSE
4-166*Certains modèles.
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Ne pas utiliser le LAS et le LDWS dans les conditions suivantes :
Il est possible que le système ne fonctionne pas correctement selon les conditions de conduite
réelles, entraînant un accident.
¾Conduite sur des routes aux virages serrés.
¾ Conduite par mauvais temps (pluie, brouillard et neige).
¾ Les routes glissantes telles que les routes enneigées ou verglacées.
¾ Les routes à forte circulation et à distance
insuffisante entre les véhicules.
¾ Les routes sans voies à lignes blanches (jaunes).
¾ Les routes étroites résultant de la construction de routes ou de fermetures de voies.
¾ Le véhicule est conduit sur une voie temporaire ou section avec une voie fermée suite à la
construction de route où il peut y avoir plusieurs voies à lignes blanches (jaunes) ou elles
sont interrompues.
¾ Le véhicule est conduit sur des routes autres que des routes express ou des autoroutes.
¾ La pression des pneus n'est pas ajustée à la pression spécifiée.
¾ Des pneus d'une taille
spécifiée
différente sont utilisés, comme par exemple un pneu d'une
roue de secours.
ATTENTION
Respecter les mises en garde suivantes afin que le LAS et le LDWS puissent fonctionner
normalement.
¾ Ne pas
modifier les suspensions.
¾ Toujours utiliser des roues du type et de la taille spécifiés pour l'avant et l'arrière. S'adresser
à un concessionnaire agréé Mazda pour le remplacement des pneus\
.
REMARQUE
xLorsque le levier des clignotants est actionné pour changer de voie, les systèmes LAS et
LDWS sont automatiquement désactivés. Les systèmes LAS et LDWS redeviennent
opérationnels lorsque le levier des clignotants retourne et que les systèmes détectent les
lignes des voies de circulation blanches (jaunes) tandis que le véhicule roule dans sa voie
de circulation.
xSi l'on opère brusquement le volant, la pédale d'accélérateur ou la pédale de frein et si le
véhicule se rapproche d'une ligne blanche (jaune), le système détermine que le
conducteur change de voie et le fonctionnement du LAS et du LDWS est temporairement
annulé. Les systèmes LAS et LDWS redevie nnent opérationnels lorsque les systèmes
détectent les lignes des voies de circulation bl anches (jaunes) tandis que le véhicule roule
dans sa voie de circulation.
xSi le véhicule s'écarte de sa voie de circul ation de manière répétée pendant une courte
période de temps, il est possible que les systèmes LAS et LDWS ne fonctionnent pas.
En cours de conduite
i-ACTIVSENSE
4-167
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

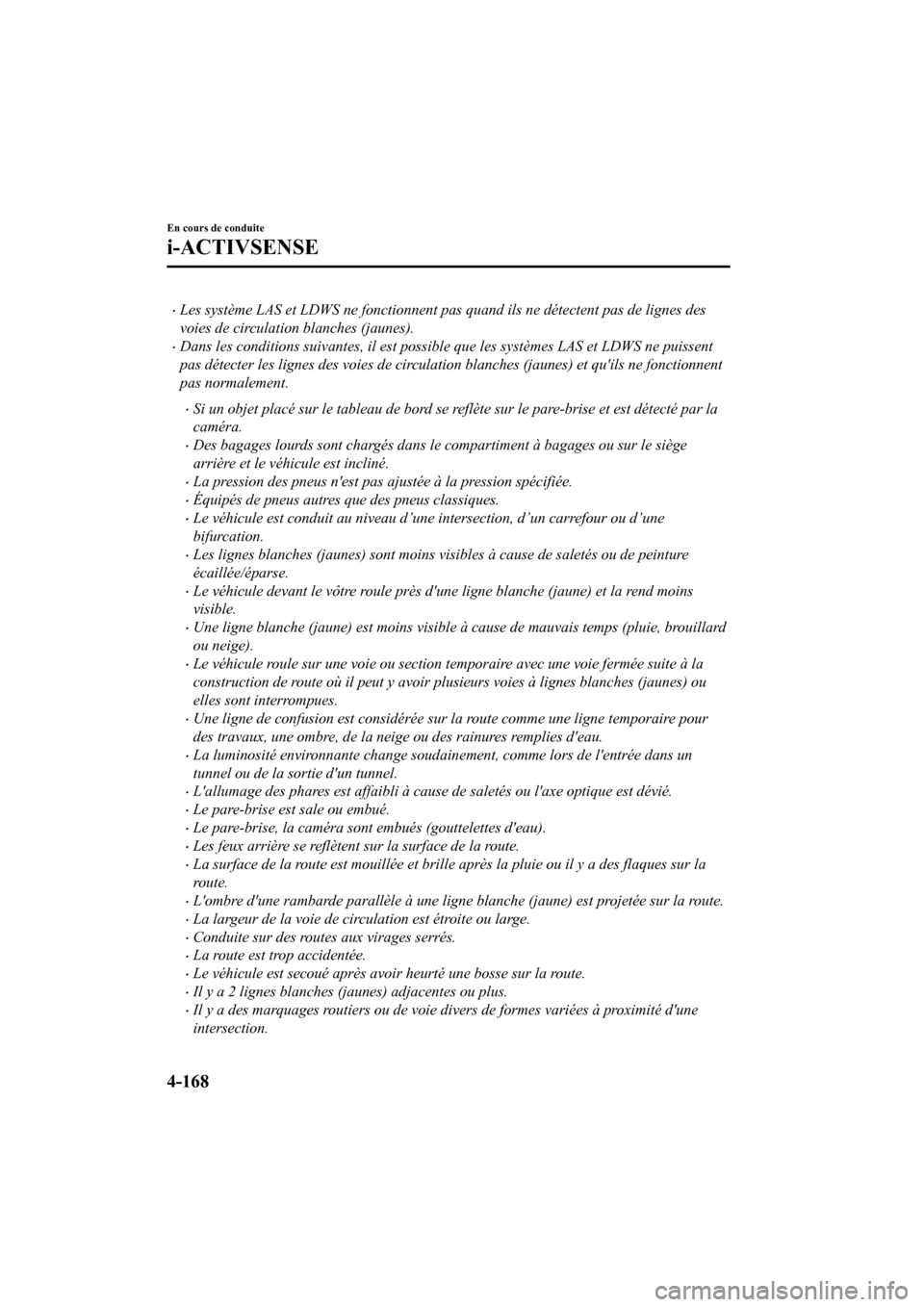

xLes système LAS et LDWS ne fonctionnent pas quand ils ne détectent pas de lignes des
voies de circulation blanches (jaunes).
xDans les conditions suivantes, il est possible que les systèmes LAS et LDWS ne puissent
pas détecter les lignes de s voies de circulation blanches (j aunes) et qu'ils ne fonctionnent
pas normalement.
xSi un objet placé sur le tableau de bord se reflète sur le pare-brise et est détecté par la
caméra.
xDes bagages lourds sont ch argés dans le compartiment à bagages ou sur le siège
arrière et le véhicule est incliné.
xLa pression des pneus n'est pas ajustée à la pression spécifiée.
xÉquipés de pneus autres que des pneus classiques.
xLe véhicule est conduit au niveau d’une intersection, d’un carrefour ou d’une
bifurcation.
xLes lignes blanches (jaunes) sont moins visibles à cause de saletés ou de peinture
écaillée/éparse.
xLe véhicule devant le vôtre roule près d'une ligne blanche (jaune) et la rend moins
visible.
xUne ligne blanche (jaune) es t moins visible à cause de mauvais temps (pluie, brouillard
ou neige).
xLe véhicule roule sur une voie ou section temporaire avec une voie fermée suite à la
construction de route où il peut y avoir pl usieurs voies à lignes blanches (jaunes) ou
elles sont interrompues.
xUne ligne de confusion est considérée sur la route comme une ligne temporaire pour
des travaux, une ombre, de la neige ou des rainures remplies d'eau.
xLa luminosité environnante change soudainement, comme lors de l'entrée dans un
tunnel ou de la sortie d'un tunnel.
xL'allumage des phares est affaibli à cause de saletés ou l'axe optique est dévié.
xLe pare-brise est sale ou embué.
xLe pare-brise, la caméra sont embués (gouttelettes d'eau).
xLes feux arrière se reflètent sur la surface de la route.
xLa surface de la route est mouillée et brille après la pluie ou il y a des flaques sur la
route.
xL'ombre d'une rambarde parallèle à une ligne blanche (jaune) est projetée sur la route.
xLa largeur de la voie de circulation est étroite ou large.
xConduite sur des routes aux virages serrés.
xLa route est trop accidentée.
xLe véhicule est secoué après avoir heurté une bosse sur la route.
xIl y a 2 lignes blanches (jaunes) adjacentes ou plus.
xIl y a des marquages routiers ou de voie divers de formes variées à proximité d'une
intersection.
En cours de conduite
i-ACTIVSENSE
4-168
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

▼Fonctionnement du système
S'assurer que le témoin de l'interrupteur
LAS & LDWS OFF est éteint. Lorsque le
témoin de l'interrupteur LAS & LDWS
OFF est allumé, appuyer sur l'interrupteur
et s'assurer que le témoin de l'interrupteur
s'éteint.
Témoin
Lorsque le contacteur est mis sur ON, le
système se met en veille.
Conduire le véhicule au centre de la voie
lorsque le système est en stand-by.
Lorsque toutes les conditions suivantes
sont remplies et que le système devient
opérationnel.
xLe moteur tourne.
xLa vitesse du véhicule est d'au moins 60
km/h (37 mi/h).
xLe système détecte les lignes de
circulation blanches (j aunes) à la fois du
côté gauche et droit.
xLe conducteur est au volant.
xLa voie de circulati on n'est ni étroite ni
large.
Lorsque le système devient opérationnel,
l'indication LAS & LDWS (blanche)
apparaît sur l'affichage multi-informations
ou sur l'affichage de conduite active.
Tableau de bord (Type A)
Affichage multi-informations
Tableau de bord (Type B)
Affichage de conduite active
Si l'indication sur l'affichage de conduite
active a été désactivée à l'aide des
fonctions de personna lisation, l'indication
LAS & LDWS (blanche) apparaît sur
l'affichage multi-informations.

En cours de conduite
i-ACTIVSENSE
4-169
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

REMARQUE
Lorsque seule une ligne de voie de
circulation (jaune) à gauche ou à droite
est détectée, l'indication LAS & LDWS sur
l'affichage de conduite active s'éteint.
Détection uniquement
soit du côté gauche, soit du côté droitDétecte à la fois le côté
gauche et le côté droit
Détection uniquement
soit du côté gauche, soit du côté droitDétecte à la fois le côté
gauche et le côté droit
(Gris) (Blanc)
Aucune indication
Affichage de conduite active
Affichage multi-informations
Si l'indication sur l'affichage de conduite
active a été désactivée à l'aide des
fonctions de personnalisation, l'indication
LAS & LDWS sur l'affichage
multi-informations apparaît en gris et le
système se met en veille.
Les systèmes LAS et LDWS passent à
l'état de veille dans
les cas suivants :
xLe système ne parv ient pas à détecter
des lignes blanches (jaunes).
xLa vitesse du véhicule inférieure à
environ 60 km/h (37 mi/h).
xL'ABS/TCS fonctionne.
xLe TCS est désactivé.
(Si le TCS est éteint alors que le
système est opérationnel, un bip
d'avertissement retentit et le système se
met en veille.)
xLe véhicule s'enga ge dans un virage
serré.
xLa pédale de fr ein est enfoncée.
xLe volant est brusquement opéré.
xLa largeur de la voie est excessivement
étroite ou large.
REMARQUE
xLes systèmes LAS et LDWS ne
fonctionnent pas tant que les systèmes
n'ont pas détecté de lignes blanches
(jaunes) sur le côté gauche ou droit.
xSi le système ne détecte une ligne de
circulation blanche (jaune) que d'un
côté, il ne fera pas fonctionner la
direction assistée du volant ni
l'avertissement pour la ligne du côté non
détecté. La direction assistée du volant
et l'avertissement ne sont valables que
pour un écart de la voie de circulation
sur le côté ayant été détecté.
xSi le conducteur enlève ses mains du
volant (ne tient pas le volant) un bip
sonore retentit et une alerte s'affiche sur
l'affichage multi-informations ou l'écran
de conduite active.

Affichage de conduite active Affichage multi-informations
En cours de conduite
i-ACTIVSENSE
4-170
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

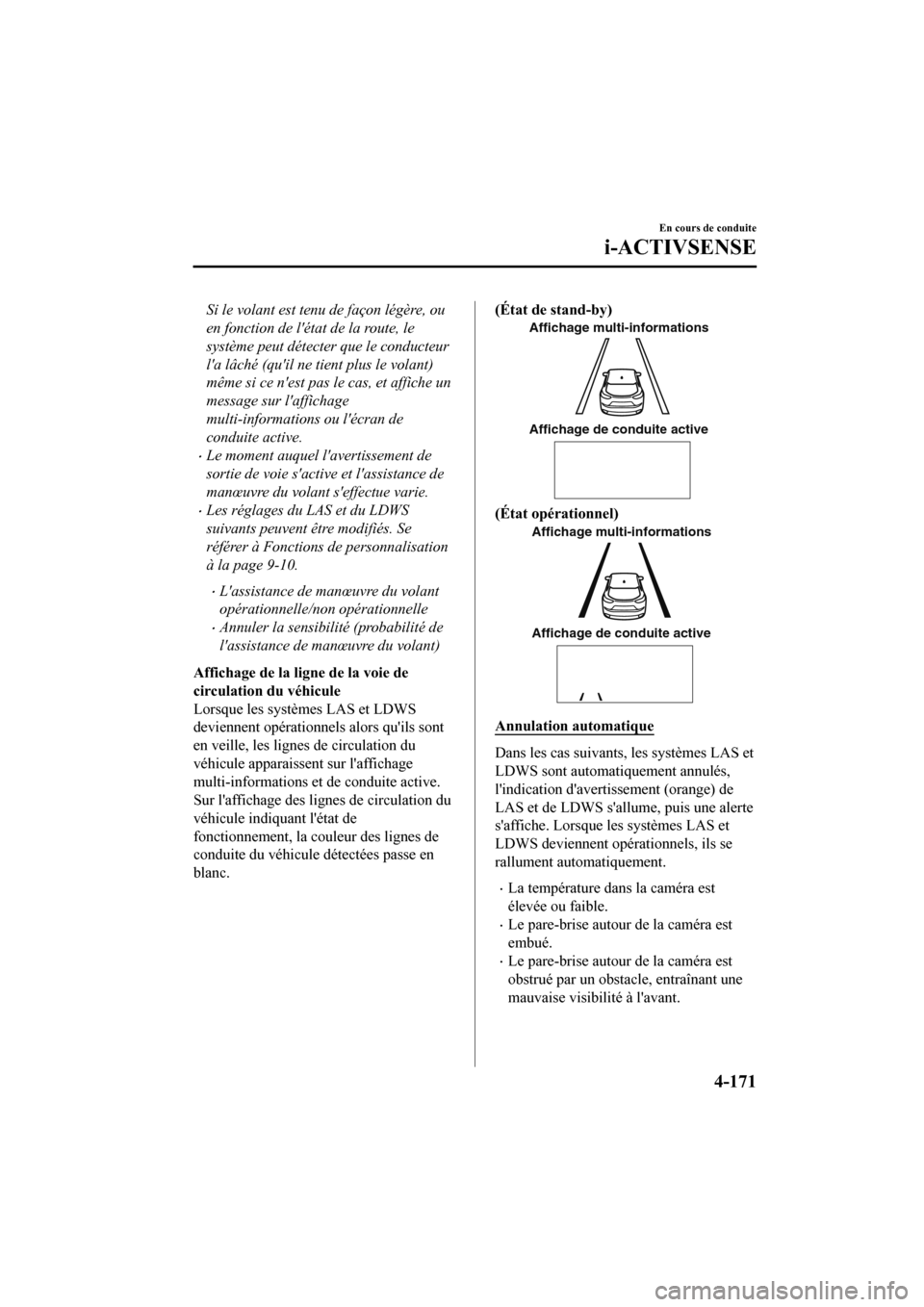

Si le volant est tenu de façon légère, ou
en fonction de l'état de la route, le
système peut détecter que le conducteur
l'a lâché (qu'il ne tient plus le volant)
même si ce n'est pas le cas, et affiche un
message sur l'affichage
multi-informations ou l'écran de
conduite active.
xLe moment auquel l'avertissement de
sortie de voie s'active et l'assistance de
manœuvre du volant s'effectue varie.
xLes réglages du LAS et du LDWS
suivants peuvent être modifiés. Se
référer à Fonctions de personnalisation
à la page 9-10.
xL'assistance de manœuvre du volant
opérationnelle/non opérationnelle
xAnnuler la sensibilité (probabilité de
l'assistance de manœuvre du volant)
Affichage de la ligne de la voie de
circulation du véhicule
Lorsque les syst èmes LAS et LDWS
deviennent opérationnels alors qu'ils sont
en veille, les lignes de circulation du
véhicule apparaissent sur l'affichage
multi-informations et de conduite active.
Sur l'affichage des lignes de circulation du
véhicule indiquant l'état de
fonctionnement, la couleur des lignes de
conduite du véhicule détectées passe en
blanc.
(État de stand-by)
Affichage multi-informations
Affichage de conduite active
(État opérationnel)
Affichage multi-informations
Affichage de conduite active
Annulation automatique
Dans les cas suivants, les systèmes LAS et
LDWS sont automatiquement annulés,
l'indication d'avertissement (orange) de
LAS et de LDWS s'allume, puis une alerte
s'affiche. Lorsque les systèmes LAS et
LDWS deviennent opérationnels, ils se
rallument automatiquement.
xLa température dans la caméra est
élevée ou faible.
xLe pare-brise autour de la caméra est
embué.
xLe pare-brise autour de la caméra est
obstrué par un obstacle, entraînant une
mauvaise visibilité à l'avant.
En cours de conduite
i-ACTIVSENSE
4-171
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Annulation auto de l'assistance de
manœuvre du volant/d'avertissement
Lorsque les opérations suivantes sont
réalisés, le fonctionnement des systèmes
LAS et LDWS est automatiquement
annulé. Le fonctionnement des systèmes
LAS et LDWS reprend automatiquement
après l'opération.
xLe volant est brusquement opéré.
xLa pédale de frein est utilisée.
xLa pédale d'accélérateur est utilisée.
(Pour annuler la fonction d'annuler la
sensibilité automatique, décochez
“Annuler la sensibilité” dans le réglage
des fonctions de personnalisation.)
xLe levier de clignotants est manipulé.
xLe véhicule traverse une ligne de la voie
de circulation.
REMARQUE
xAprès l'opération, les systèmes LAS et
LDWS peuvent ne pas fonctionner
pendant une période de 5 secondes au
plus jusqu'à ce que les lignes de la voie
de circulation aient été détectées.
xDans les conditions suivantes, les
systèmes LAS et LDWS annulent
automatiquement l'avertissement/
assistance directionnelle.
xLe conducteur enlève ses mains du
volant.
(Les systèmes LAS et LDWS sont
conçus pour assister les
manipulations du volant par le
conducteur et ils reprennent
automatiquement leur fonctionnement
lorsque le conducteur tient le volant.)
xL'interrupteur TCS OFF est appuyé
pour annuler le TCS.
Assistance de manœuvre du volant
DÉSACTIVÉ (non opérationnelle)
Il est possible de régler l'assistance
directionnelle des systèmes LAS et LDWS
sur non opérationnelle (DÉSACTIVÉE).
Se référer à Modifier les réglages
(fonctions de personnalisation) à la page
9-10.
Lorsque l'assistance directionnelle a été
passée sur non opérationnelle
(DÉSACTIVÉE), seul l’avertissement de
suivi de voie fonctionne.
Fonctionnement du système
S'assurer que le témoin de l'interrupteur
LAS & LDWS OFF est éteint. Lorsque le
témoin de l'interrupteur LAS & LDWS
OFF s'allume, appuyer sur l'interrupteur et
s'assurer que le témoin de l'interrupteur
s'éteint.
Témoin
Conduire le véhicule da ns le centre de la
voie de circulation tandis que le témoin de
l'interrupteur LAS & LDWS OFF est
éteint.
Le système est opérationnel lorsque toutes
les conditions suivantes sont satisfaites.
xLe système détecte les lignes de
circulation blanches (j aunes) à la fois du
côté gauche et droit ou d'une côté ou de
l'autre.
En cours de conduite
i-ACTIVSENSE
4-172
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23
