2020 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

▼Arrêt du fonctionnement du système
d'aide au freinage intelligent en
mode urbain avancée (Advanced
SCBS)
Il est possible de désactiver
temporairement le système Advanced
SCBS.
Se référer à Fonctions de personnalisation
à la page 9-10.
Lorsque le système Advanced SCBS est
désactivé, le témoin d'aide au freinage
intelligent en mode urbain (SCBS) OFF
s'allume.

Quand le moteur est redémarré, le système
devient opérationnel.
REMARQUE
Lorsque le système SC BS Advanced est
réglée sur inactif, l'assistance au freinage
intelligent (SBS) est ég alement réglée sur
inactif.
En cours de conduite
i-ACTIVSENSE
4-181
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Aide au freinage intelligent en mode urbain (SCBS)*
Le système SCBS alerte le conducteur d'un risque de co llision par des avertissements
visuels et sonores lorsque la caméra de détection avant (FSC) dé tecte un véhicule à l'avant et
détermine qu'une collision avec celu i-ci est inévitable, dès lors que le véhicule roule à une
vitesse d'approximativement 4 à 80 km/h (2 à 50 mi/h). De plus, le système réduit les
dommages en cas de collision en actionnan t la commande de frein (aide au freinage
intelligent en mode urbain (SCBS)) lorsqu'il détermine qu'une collision est inévitable
lorsque le véhicule roule à une vitesse d'approximativement 4 à 30 km/h (2 à 18 mi/h). Il
peut également être possible d'éviter une collisi on si la vitesse relative entre votre véhicule
et celui devant vous est inférieure à environ 20 km/h (12 mi/h). De plus, lorsque le
conducteur appuie sur la pédale de frein tandis que le système est dans la plage de
fonctionnement d'environ 4 à 30 km/h (2 à 18 mi/h), les freins s'appliquent fermement et
rapidement pour assister. (Assistance au frein age (aide au freinage intelligent en mode
urbain (SCBS)))

Caméra de détection
avant (FSC)
PRUDENCE
Ne pas se fier entièrement au système SCBS :
¾ Le système SCBS n'est conçu que pour ré duire les dommages en cas de collision. Trop
compter sur le système peut résulter en ce que la pédale d'accélérateur ou la pédale de frein
soit enfoncée par erreur, ce qui peut entraîner un accident.
En cours de conduite
i-ACTIVSENSE
4-182*Certains modèles.
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

¾Le système SCBS est un système qui s'active en réponse à un véhicule qui se trouve devant
vous. Il est possible que le système ne puisse pas détecter ou réagir quand il s'agit de
véhicules à 2 roues ou des piétons.
ATTENTION
Dans les cas suivants, éteindre le système afin d'éviter mauvais fonctionnement:
¾Le véhicule est remorqué ou remorque un autre véhicule.
¾ Le véhicule se trouve sur un châssis roulant.
¾ Lors de la conduite sur des routes
difficiles telles que des zones herbeuses ou des pistes.
Se référer à Arrêt du fonctionnement du système d'aide au freinage intelligent en mode urbain
(SCBS) à la page 4-184 pour les instructions d'arrêt de ce système.
REMARQUE
xLe système SCBS fonctionne dans les conditions suivantes.
xLe moteur tourne.
xL'indication d'avertissement du système d' assistance au freinage intelligent/d'aide au
freinage intelligent en mode urbain (SBS/SCBS) (orange) ne s'allume pas.
x(Avertissement de collision arrière)
La vitesse du véhicule est environ de 4 à 80 km/h (2 à 50 mi/h).
x(Commande de freinage (aide au freinage intelligent en mode urbain (SCBS)))
La vitesse du véhicule est environ de 4 à 30 km/h (2 à 18 mi/h).
xLe système SCBS n'est pas désactivé.
xDans les conditions suivantes, le système SC BS peut ne pas fonctionner normalement :
xLe système SCBS ne fonctionnera pas si le conducteur effectue délibérément des
opérations de conduite (pédale d'accélérateur et volant).
xS'il y a la possibilité d'un contact partiel avec un véhicule devant vous.
xLa conduite du véhicule s'effectue sur une chaussée glissante telle qu'une route
mouillée, verglacée ou enneigée.
xLa performance du freinage est affectée négativement si les freins sont froids ou
mouillés.
xLe véhicule roule à la même vitess e que le véhicule devant vous.
xLa pédale d'accélérateur est enfoncée.
xLa pédale de frein est enfoncée.
xLe volant est utilisé.
xLe levier sélecteur est utilisé.
xDans les cas suivants, la caméra de dét ection avant (FSC) détermine qu'un véhicule est
présent à l'avant et le système SCBS peut fonctionner.
En cours de conduite
i-ACTIVSENSE
4-183
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

xIl y a des objets sur la route à l'abord d'un virage.
xIl y a un véhicule qui dépasse sur la voie en sens inverse dans un virage.
xIl y a des objets en métal, des bosses ou des objets protubérants sur la route.
xLorsque vous franchissez un péage.
xEn passant à travers des portails bas ou étro its, des machines de lavage de voiture, ou
des tunnels.
xSi vous vous approchez soudaine ment du véhicule devant vous.
xIl y a des véhicules à 2 roues, des piétons, des animaux ou des arbres.
xLe véhicule roule avec quelques-uns de ses pneus ayant une usure importante.
▼Témoin (rouge) de l’aide au freinage
intelligent en mode urbain (SCBS)
*
Si l'aide au freinage intelligent en mode
urbain (SCBS) fonctionne, le témoin
(rouge) clignote.

▼Avertissement de collision*
En cas de risque de collision avec un
véhicule à l'avant, le bip sonore retentit en
permanence et une alerte apparaît sur
l'affichage multi-informations ou de
conduite active.
REMARQUE
Il est possible de modifier la distance de
fonctionnement et le volume de
l'avertissement de collision. Se référer à
Fonctions de personnalisation à la page
9-10.
▼Affichage de l'opération de freinage
automatique
*
L’affichage de l'opération de freinage
automatique est indiqué sur l'affichage
multi-informations une fois que les freins
SCBS ont fonctionné.
REMARQUE
xLe bip d'alerte de collision retentit par
intermittence tandis que les freins SCBS
ou l'assistance des freins (assistance des
freins SCBS) fonctionne.
xSi la fonction SCBS arrête le véhicule et
que la pédale de frein n'est pas
enfoncée, le bip d'alerte sonore retentit
1 fois après environ 2 secondes et le
frein SCBS est libéré automatiquement.
▼Arrêt du système d’aide au freinage
intelligent en mode urbain (SCBS)
Il est possible d'arrêter temporairement le
système SCBS.
Se référer à Fonctions de personnalisation
à la page 9-10.
En cours de conduite
i-ACTIVSENSE
4-184*Certains modèles.
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

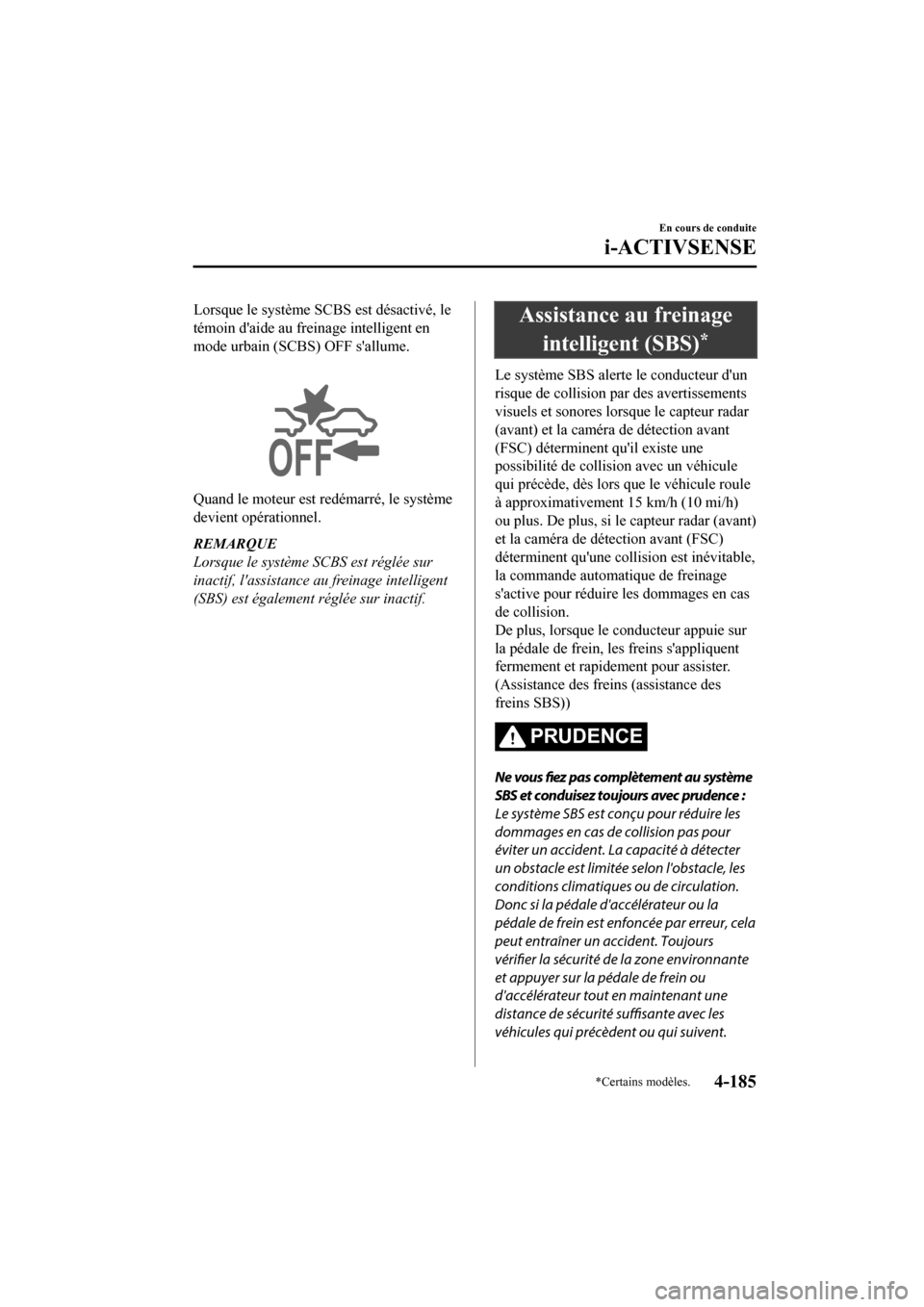

Lorsque le système SCBS est désactivé, le
témoin d'aide au freinage intelligent en
mode urbain (SCBS) OFF s'allume.

Quand le moteur est redémarré, le système
devient opérationnel.
REMARQUE
Lorsque le système SCBS est réglée sur
inactif, l'assistance au freinage intelligent
(SBS) est également réglée sur inactif.
Assistance au freinage
intelligent (SBS)
*
Le système SBS alerte le conducteur d'un
risque de collision par des avertissements
visuels et sonores lorsque le capteur radar
(avant) et la caméra de détection avant
(FSC) déterminent qu'il existe une
possibilité de collision avec un véhicule
qui précède, dès lors que le véhicule roule
à approximativement 15 km/h (10 mi/h)
ou plus. De plus, si le capteur radar (avant)
et la caméra de détection avant (FSC)
déterminent qu'une collision est inévitable,
la commande automatique de freinage
s'active pour réduir e les dommages en cas
de collision.
De plus, lorsque le conducteur appuie sur
la pédale de frein, les freins s'appliquent
fermement et rapidement pour assister.
(Assistance des freins (assistance des
freins SBS))
PRUDENCE
Ne vous fiez pas complètement au système
SBS et conduisez toujours avec prudence :
Le système SBS est conçu pour réduire les
dommages en cas de collision pas pour
éviter un accident. La capacité à détecter
un obstacle est limitée selon l'obstacle, les
conditions climatiques ou de circulation.
Donc si la pédale d'accélérateur ou la
pédale de frein est enfoncée par erreur, cela
peut entraîner un accident. Toujours
vérifier la sécurité de la zone environnante
et appuyer sur la pédale de frein ou
d'accélérateur tout en maintenant une
distance de sécurité suffisante avec les
véhicules qui précèdent ou qui suivent.
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-185
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

AT T E N T I O N
Dans les cas suivants, éteindre le système
afin d'éviter mauvais fonctionnement:
¾Le véhicule est remorqué ou remorque
un autre véhicule.
¾ Le véhicule se trouve sur un châssis
roulant.
¾ Lors de la conduite sur des routes
difficiles telles que des zones herbeuses
ou des pistes.
REMARQUE
xLe système SBS fonctionne lorsque
toutes les conditions suivantes sont
réunies :
xLe contacteur est activé.
xLe système SBS est activé.
xLa vitesse du véhicule est d'environ 15
km/h (10 mi/h) ou plus.
xLa vitesse relative entre votre véhicule
et le véhicule devant vous est
d'environ 15 km/h (10 mi/h) ou plus.
xLa commande dynamique de stabilité
(DSC) ne fonctionne pas.
xIl se peut que le système SBS ne
fonctionne pas dans les conditions
suivantes :
xSi le véhicule accélère rapidement et
s'approche du véhic ule devant vous.
xLe véhicule roule à la même vitesse
que le véhicule devant vous.
xLa pédale d'accélérateur est enfoncée.
xLa pédale de frein est enfoncée.
xLe volant est utilisé.
xLe levier sélecteur est utilisé.
xLe clignotant est utilisé.
xLorsque le véhicule qui se trouve
devant n'est pas équipé de feux arrière
ou ces derniers sont éteints.
xLorsque des avertissements et
messages, comme par exemple un
pare-brise sale, liés à la caméra de
détection avant (FSC) s'affichent à
l'affichage multi-informations.
xBien que les objets qui activent le
système soient les véhicules à quatre
roues, le capteur radar (avant) pourrait
détecter les objets suivants, les
déterminer comme ét ant un obstacle et
activer le système SBS.
xIl y a des objets sur la route à l'abord
d'un virage (y compris les rails de
sécurité et les amas de neige).
xUn véhicule apparaît dans la voie
opposée dans un virage ou dans une
courbe.
xLors de la traversée d'un pont étroit.
xLors du franchissement d'un portail
bas ou étroit ou en traversant un
tunnel.
xLors de l'entrée dans un parking
souterrain.
xIl y a des objets en métal, des bosses
ou des objets protubérants sur la
route.
xSi vous vous approchez soudainement
du véhicule devant vous.
xLorsque vous conduisez dans des
zones de hautes herbes ou de
fourrage.
xDes véhicules à deux roues comme
par exemple des motos ou des
bicyclettes.
xLes piétons ou objets non métalliques
tels que les arbres se tenant debout.
En cours de conduite
i-ACTIVSENSE
4-186
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

xEn cas de problème avec le système
SBS, un message apparaît sur
l'affichage multi-informations.
Contrôler l'affichage central pour
vérifier le problème et faire inspecter le
véhicule par un concessionnaire agréé
Mazda.
Se référer à Un message s'affiche dans
l'affichage à la page 7-46.
▼Avertissement de collision
En cas de risque de collision avec un
véhicule à l'avant, le bip sonore retentit en
permanence et une alerte apparaît sur
l'affichage multi-informations ou de
conduite active.
▼Arrêt du fonctionnement du système
d'assistance au freinage intelligent
(SBS)
Il est possible de désactiver
temporairement le système SBS.
Se référer à Fonctions de personnalisation
à la page 9-10.
Lorsque le système SBS est désactivé, le
témoin OFF du système SBS s'allume.
Quand le moteur est redémarré, le système
devient opérationnel.
REMARQUE
Si le fonctionnement du système SBS est
désactivé, le fonctionnement d'aide au
freinage intelligent en mode urbain
(SCBS) s'éteindra simultanément.
En cours de conduite
i-ACTIVSENSE
4-187
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Moniteur de vue à 360°*
Le moniteur de vue à 360° est doté des fonctions suivantes qui aident le conducteur à
vérifier la zone autour du véhicule à l’aide de diverses indications sur l'affichage central et
d’un avertissement sonore lorsque le véhicule roule à basse vitesse ou lors du stationnement.
xVue de dessus
La vue de dessus affiche une image aérienne du véhicule sur l'affichage central en
combinant les images prises par les 4 camér as placées de tous les côtés du véhicule. La
vue de dessus s'affiche sur le côté droit de l'écran lorsque l’ écran de vue avant ou arrière
est affiché. La vue de dessus aide le c onducteur à vérifier la zone autour du véhicule
lorsque celui-ci avance ou recule.
xVue avant/Vue avant grand angle
L'image de l'avant du véhicule apparaît sur l'affichage central.
La vue avant aide le conducte ur à vérifier l'avant du véhicule en affichant des lignes de
guidage sur l'image affichée prise à l'avant du véhicule.
xVue de côté
Les images prises des côtés avant gauche et dr oit du véhicule apparaissent sur l'affichage
central.
La vue latérale aide le conducteur à vérifier les côtés avant du véhicule en affichant des
lignes de guidage sur l'image affichée prise des côtés gauche et droit de l'avant du
véhicule.
xVue arrière/Vue arrière grand angle
L'image de l'arrière du véhicule apparaît sur l'affichage central.
L’image de l’arrière aide le conducteur à vérifier l'arrière du véhicule en affichant des
lignes de guidage sur l'image affich ée prise à l'arrière du véhicule.
xCapteur de stationnement
S'il y a des obstructions près du véhicule lorsque la vue de dessus/vue latérale est affichée,
une indication de détection d'obs truction apparaît au niveau du pare-chocs sur l'affichage
central.
Les capteurs de stationnement utilisent de s capteurs ultrasoniques pour détecter les
obstructions autour du véhicule lorsque ce dernier roule à basse vitesse, par exemple lors
du stationnement en garage ou en parallèle, et avertissent le conducteur de la distance
approximative entre le véhicule et l'obstru ction environnante en émettant un son et en
affichant une indication de détection d'obstruction.
Se référer à Système de capteurs de stationnement à la page 4-246.
xAlerte de circulation transversale à l'arrière (RCTA)
S'il existe un risque de collision avec un véhicule en approche alors que la vue arrière/vue
arrière grand angle est affichée, un avertissement apparaît sur l'affichage central.
L'alerte de circulation transversale à l'arrière (RCTA) utilise des capteurs radar (arrière)
pour détecter les véhicules qui s'a pprochent des côtés arrière gauche et droit du véhicule,
et elle aide le conducteur à vérifier l'arrièr e du véhicule pendant qu'il recule en faisant
En cours de conduite
i-ACTIVSENSE
4-188*Certains modèles.
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23
