2020 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

SignalTémoin Page
(Vert)
*Indication de réglage du régulateur de vitesse à radar Mazda avec fonction
Stop & Go (MRCC avec fonction Stop & Go) 4-155
Indication des systèmes d'assistance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS)
4-169
*Témoin OFF des systèmes d'assistance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS)*14-174
*Indication d'aide au freinage intelligent en mode urbain (SCBS) Aide au freinage
intelligent enmode urbain
avancée (Advan- ced SCBS)4-180
Aide au freinage intelligent enmode urbain
(SCBS)
4-184
*Témoin d'assistance au freinage intelligent/d'aide au freinage intelligent en
mode urbain (SBS/SCBS) OFF*1
Aide au freinage intelligent enmode urbain
avancée (Advan- ced SCBS)4-181
Aide au freinage intelligent enmode urbain (SCBS)4-184
Système d'aide
au freinage intel- ligent (SBS)
4-187
(Blanc)
*Indication principal de régulateur de vitesse de croisière 4-229
(Vert)
*Indication de réglage de régulateur de vitesse de croisière4-229
*1 L'éclairage s'allume lorsque le contact est
mis pour un contrôle de fonctionnement, et
s'éteint quelques secondes plus tard ou quand le moteur démarre. Si l'éclairage ne
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-29
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

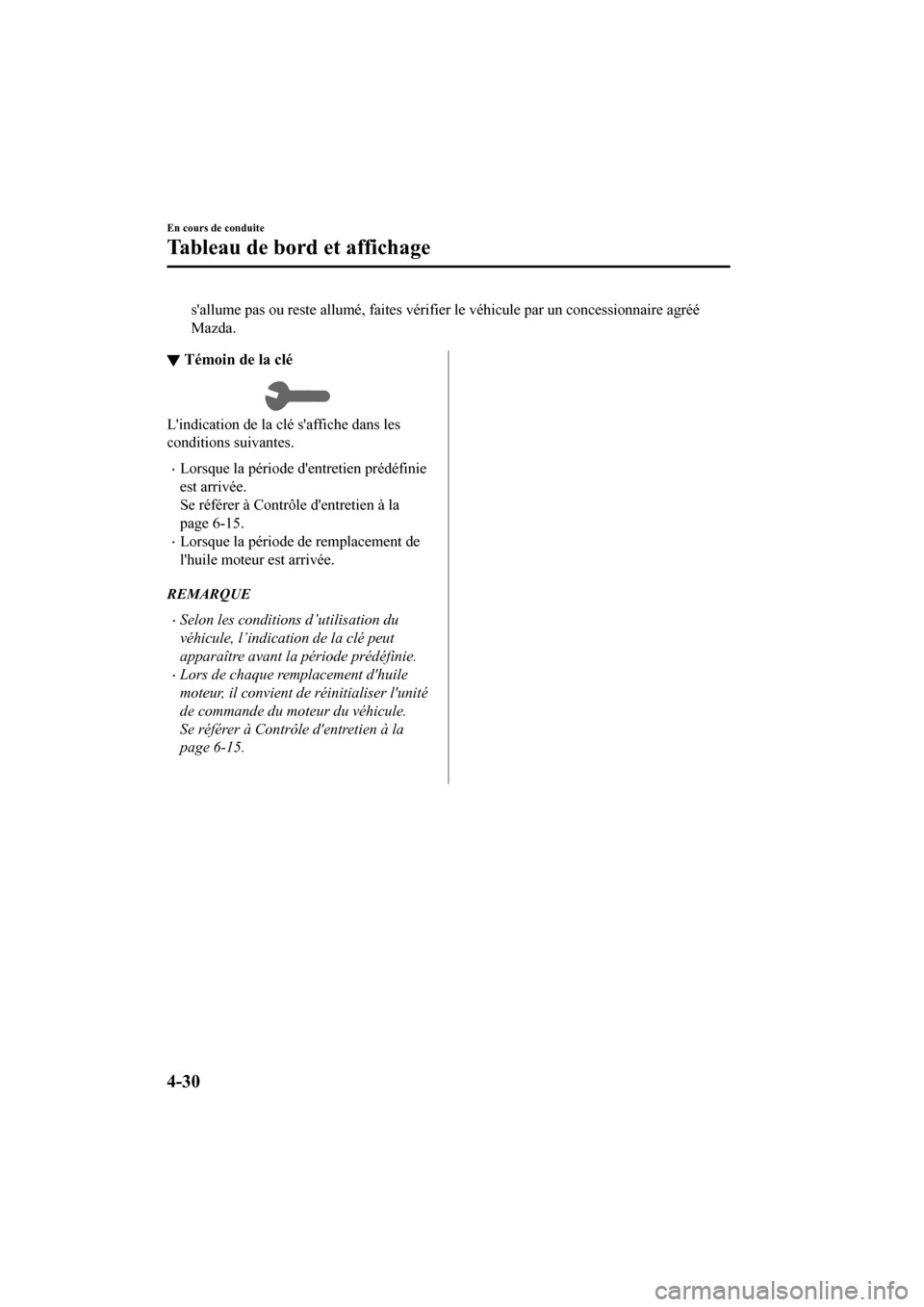

s'allume pas ou reste allumé, faites vérifier le véhicule par un concessionnaire agréé
Mazda.
▼Témoin de la clé
L'indication de la clé s'affiche dans les
conditions suivantes.
xLorsque la période d'entretien prédéfinie
est arrivée.
Se référer à Contrôle d'entretien à la
page 6-15.
xLorsque la période de remplacement de
l'huile moteur est arrivée.
REMARQUE
xSelon les conditions d’utilisation du
véhicule, l’indication de la clé peut
apparaître avant la période prédéfinie.
xLors de chaque remplacement d'huile
moteur, il convient de réinitialiser l'unité
de commande du moteur du véhicule.
Se référer à Contrôle d'entretien à la
page 6-15.

En cours de conduite
Tableau de bord et affichage
4-30
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Tableau de bord (Type B)

ƒCompteur de vitesse.............................................................................................. page 4-31
„ Compte-tours......................................................................................................... page 4-31
… Affichage multi-informations (Type B)................................................................ page 4-32
† Éclairage du tableau de bord................................................................................. page 4-36
▼▼Compteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
▼Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
min).
ATTENTION
Ne pas pousser le régime moteur jusqu'à la
ZONE ROUGE du compte-tours.
Cela peut endommager le moteur.

ZONE
RAYÉE
ZONE ROUGE
REMARQUE
Lorsque l'aiguille du compte-tours entre
dans la ZONE RAYÉE, cela indique au
conducteur qu'il faut changer de vitesse
avant d'arriver à la ZONE ROUGE.
En cours de conduite
Tableau de bord et affichage
4-31
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Affichage multi-informations (Type B)
Interrupteur INFOAffichage multi-informations (Type B)
L'affichage multi-informations indique les informations suivantes.
xCompteur totalisateur
xCompteur journalier
xJauge de température du liquide de refroidissement du moteur
xJauge de carburant
xTempérature extérieure
xDistance restante
xMoyenne de consommation de carburant
xConsommation actuelle de carburant
xContrôle d'entretien
xAffichage de surveillanc e des angles morts (BSM)
xAffichage du système d'assistance de reconnaissance de distance (DRSS)
xAffichage du système de régulation de la vitesse à radar Mazda avec fonction Stop & Go
(MRCC avec fonction Stop & Go)
xAffichage du système d'aide au suivi de voie (LAS)/avertisseur de changement de file
(LDWS)
xAffichage de régulateur de vitesse de croisière
xAffichage de la boussole
xAfficheur de message
En cours de conduite
Tableau de bord et affichage
4-32
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

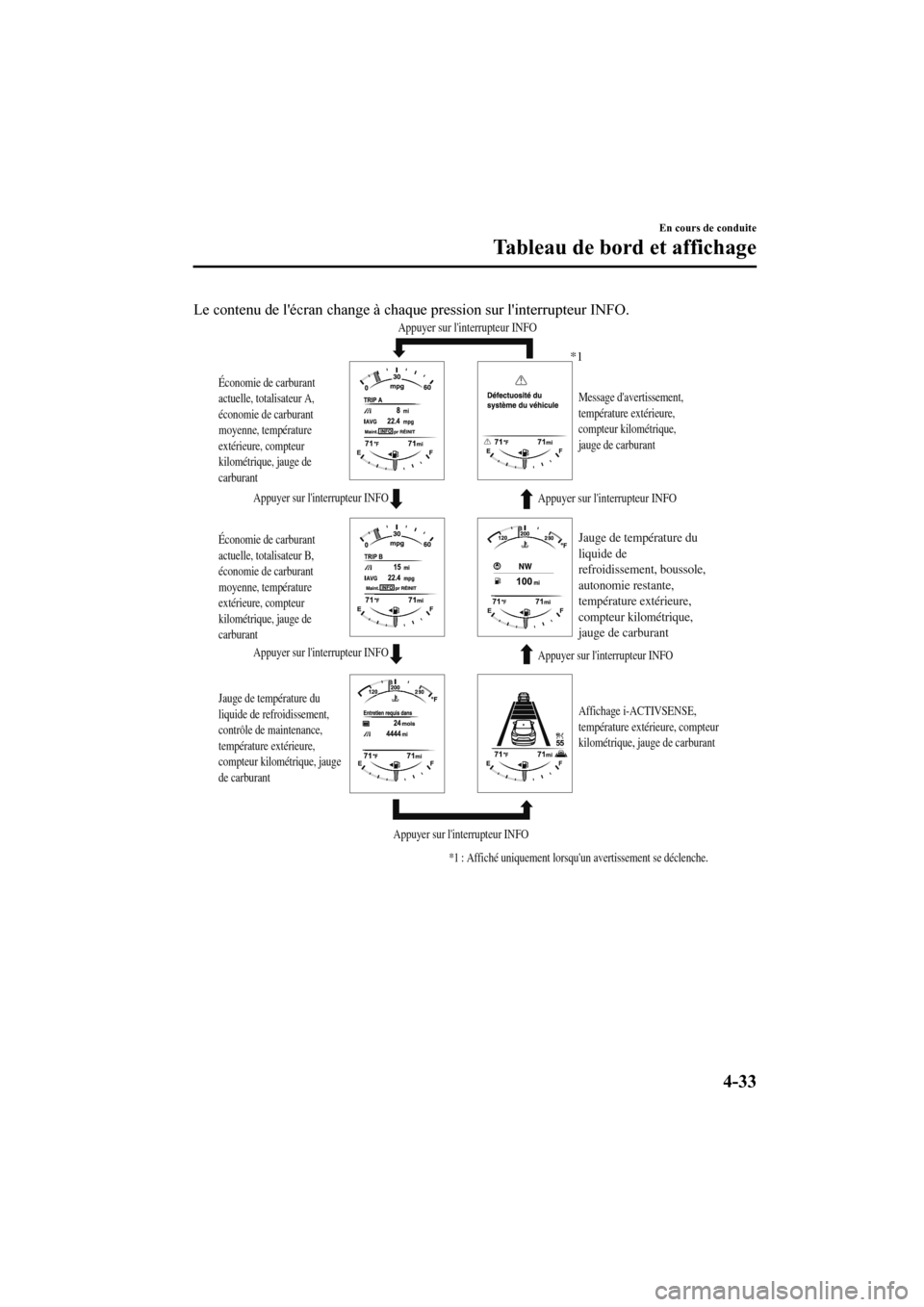

Le contenu de l'écran change à chaque pression sur l'interrupteur INFO.
Appuyer sur l'interrupteur INFOAppuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFOAppuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO
Économie de carburant
actuelle, totalisateur A, économie de carburant moyenne, température
extérieure, compteur kilométrique, jauge de
carburant
Économie de carburant
actuelle, totalisateur B, économie de carburant moyenne, température
extérieure, compteur kilométrique, jauge de
carburant
Jauge de température du
liquide de refroidissement,
contrôle de maintenance, température extérieure,
compteur kilométrique, jauge
de carburant
Affichage i-ACTIVSENSE,
température extérieure, compteur kilométrique, jauge de carburant
Message d'avertissement,
température extérieure,
compteur kilométrique, jauge de carburant
*1
*1 : Affiché uniquement lorsqu'un avertissement se déclenche.
Jauge de température du
liquide de refroidissement, boussole,
autonomie restante, température extérieure,
compteur kilométrique, jauge de carburant
En cours de conduite
Tableau de bord et affichage
4-33
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Compteur totalisateur, compteur
journalier et sélecteur de compteur
journalier
Le compteur totalisateur est affiché en
permanence sur l'écran lorsque le contact
est sur ON, et l'écran TRIP A ou TRIP B
peut être affiché en actionnant
l'interrupteur INFO.

Appuyer sur
l'interrupteur INFO Interrupteur INFO
Compteur
totalisateur,
Compteur
journalier A
Compteur
totalisateur,
Compteur
journalier B
Compteur totalisateur
Le compteur totalisate ur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
La distance de conduite pour un intervalle
spécifié est indiquée. Il est possible de
mesurer la distance de deux types
d'intervalles (TRIP A, TRIP B) ainsi que
l'économie moyenne de carburant pour
chacun.

Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.

Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.

Le compteur journalier et la
consommation moye nne de carburant
peuvent être réinitialisés en appuyant sur
l'interrupteur INFO pendant 1,5 seconde
ou plus en étant sur chaque mode.
REMARQUE
xSeuls les compteurs journaliers
enregistrent des dixièmes de kilomètre
(mille).
xL'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
xL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
xLe véhicule atteint 9 999,9 km
(milles).
▼▼Jauge de température du liquide de
refroidissement du moteur
Affiche la température du liquide de
refroidissement du mote ur. La zone bleue
En cours de conduite
Tableau de bord et affichage
4-34
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

de la jauge indique que la température du
liquide de refroidissement du moteur est
basse, et la zone rouge de la jauge indique
qu'elle est élevée et en surchauffe.

ATTENTION
Si le voyant de température élevée du
liquide de refroidissement du moteur
(rouge) clignote, il y a un risque de
surchauffe. Conduire lentement pour
réduire la charge du moteur jusqu'à ce que
vous trouviez un lieu sûr pour arrêter le
véhicule et attendre que le moteur
refroidisse.
Se référer à Surchauffe à la page 7-25.
REMARQUE
xSi la température du liquide de
refroidissement du moteur est élevée ou
si le moteur est chaud, la puissance du
moteur peut être limitée.
xL'unité de température (Celsius/
Fahrenheit) de la jauge du liquide de
refroidissement du moteur bascule en
conjonction avec l'unité de l'affichage
de la température extérieure.
Se référer à Fonctions de
personnalisation à la page 9-10.
xDurant une condu ite normale, la
température du liquide de
refroidissement du moteur se stabilise à
100 °C (210 °F) ou inférieur, et la jauge
indique une plage inférieure à 100 °C
(210 °F).
▼▼Jauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
ON. Il est recommandé de garder le
réservoir à plus de 1/4 plein.

Plein
1/4 Plein
Vide
Si le niveau de carburant est faible, () et
(
) passent en orange. Faire le plein dès
que possible.
Si le moteur ne fonctionne pas bien
régulièrement ou s'il cale en raison du
niveau de carburant insuffisant, refaire
l'appoint en carburant dès que possible, en
ajoutant au moins 10 litres (2,7 US gal, 2,2
Imp gal) de carburant.
Se référer à Mesures correctives à la page
7-40.
En cours de conduite
Tableau de bord et affichage
4-35
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

REMARQUE
xAprès qu'on ait refait le plein de
carburant, un certain temps pourra être
nécessaire avant que l'indicateur se
stabilise. En outre, il est possible que
l'indicateur dévie lors de la conduite sur
une pente ou dans un virage, en raison
des mouvements du carburant à
l'intérieur du réservoir.
xLe sens de la flèche () indique que la
trappe de remplissage de carburant est
du côté gauche du véhicule.
▼▼Éclairage du tableau de bord
Quand les feux sont allumés avec le
contact d'allumage sur ON, la luminosité
de l'éclairage du tableau de bord est
atténuée. Cependant, si le capteur optique
détecte que l'espace environnant est
lumineux, comme lorsque les feux sont
allumés pendant la journée, l'éclairage du
tableau de bord n'est pas réduit.
REMARQUE
xLorsque le contacteur est mis sur ON tôt
le matin ou au crépuscule, l'éclairage du
tableau de bord est réduit pendant
quelques secondes, le temps que le
capteur optique détecte la luminosité de
l'espace environnant. Cette réduction de
l'éclairage peut cependant être annulée
une fois la luminosité détectée.
xLorsque les feux sont allumés, le témoin
des feux allumés dans le tableau de bord
s'allume.
Se référer à Phares à la page 4-73.
Il est possible de régler la luminosité de
l'éclairage du tableau de bord et des
éclairages du tableau de bord en tournant
le bouton.
xEn tournant le bouton vers la gauche, la
luminosité diminue. Lorsque le bouton a
été tourné à la position maximale faible
un bip sonore retentira.
xEn tournant le bouton vers la droite, la
luminosité augmente.
Foncé
Clair
Fonction pour annuler le gradateur
d'éclairage
Il est possible d'annuler le gradateur
d'éclairage en tournant la commande
d'éclairage du tabl eau de bord vers la
droite jusqu'à ce qu'un bip sonore
retentisse tandis que le tableau de bord est
faiblement illuminé avec le contact
d'allumage sur ON. Annuler le gradateur
d'éclairage si la visibilité du tableau de
bord est réduite due à l'éblouissement de la
luminosité environnante.
REMARQUE
xLe gradateur d'éclairage peut être
annulée en appuyant sur la commande
d'éclairage du tableau de bord.
xQuand on annule le gradateur
d'éclairage, il est im possible d'atténuer
l'éclairage du tableau de bord même si
les feux sont allumés.
xQuand on annule le gradateur
d'éclairage, l'écran dans l'affichage
central passe à l'affichage constant de
l'écran de jour.
En cours de conduite
Tableau de bord et affichage
4-36
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23
