2020 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

▼Affichage de la température
extérieure
Lorsque le contacteur est sur ON, la
température extérieure est affichée.

REMARQUE
xDans les conditions suivantes, la
température extérieure affichée peut
différer de la température extérieure
réelle suivant l'environnement du
véhicule et les conditions du véhicule:
xTempératures nettement froides ou
chaudes.
xChangements brusques de
température extérieure.
xLe véhicule est en stationnement.
xLe véhicule est conduit à vitesse
réduite.
Changer l'unité de l'affichage de
température extérieure
Il est possible d'opter pour Celsius ou
Fahrenheit comme unité de température
extérieure.
Les réglages peuvent être modifiés en
opérant l'écran d'affichage central.
Se référer à Fonctions de personnalisation
à la page 9-10.
REMARQUE
Lorsque l'unité utilisée par l'affichage de
température extérieure est changée, l'unité
utilisée par la jauge du liquide de
refroidissement du moteur change de la
même façon.
▼▼Distance restante
Affiche la distance approximative que l'on
peut parcourir avec le carburant restant en
se basant sur l'éc onomie de carburant.
La distance restante sera calculée puis
affichée toutes les secondes.

REMARQUE
xMême si l'affichage de la distance
restante peut indiquer une distance
suffisante de conduite avant que le plein
de carburant ne soit requis, faire le
plein dès que possible si le niveau de
carburant est très bas ou si le voyant de
niveau bas de carburant s'allume.
xL'affichage ne changera que si l'on
ajoute plus de 9 litres (2,3 US gal, 1,9
Imp gal) environ de carburant.
xLa distance restante est la distance
approximative restante durant laquelle
le véhicule peut être conduit jusqu'à ce
que toutes les marques de l'aiguille dans
la jauge à carburant indiquant le
carburant restant disparaît.
xS'il n'y a pas d'informations sur les
économies de carburant passées, comme
par exemple après le premier achat de
votre véhicule ou que l'information a été
supprimée lorsque les câbles de la
batterie ont été déconnectés, la distance
restante/plage réelle peut différer de la
valeur qui est indiquée.
En cours de conduite
Tableau de bord et affichage
4-37
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Moyenne de consommation de
carburant
La consommation moyenne de carburant
est calculée toutes les minutes à partir de
la distance totale parcourue sur le
compteur journalier et la consommation
totale de carburant, et l'économie moyenne
de carburant est affichée soit pour le
TRIP A, soit pour le TRIP B.

La consommation moyenne de carburant
et les compteurs j ournalier peuvent être
réinitialisés en appuyant sur l'interrupteur
INFO pendant 1,5 seconde ou plus en
étant sur chaque mode. Une fois les
données effacées, la consommation de
carburant est recalculée et - - - km/L (- - -
mpg) apparaît pendant 1 minute avant
qu'elle ne s'affiche.
▼▼Consommation actuelle de
carburant
Cet affichage montre la consommation
actuelle de carburant en calculant la
quantité de carburant consommée et la
distance parcourue.

REMARQUE
Indique la position 0 lorsque la vitesse du
véhicule est d’environ 5 km/h (3 mi/h) ou
moins.
▼▼Contrôle d'entretien
Les avis de périodicité de l'entretien
suivants peuvent être affichés en activant
le contrôle d'entretien.
xEntretien périodique
xPermutation des pneus
xVidange d'huile
Lorsqu’il reste 15 jours ou moins avant la
période d'entretien, ou que la distance
restante est de 1 000 km (600 miles) ou
moins, un message s'affiche lorsque le
contacteur est positionné sur ON.
Pour la méthode de réglage et les
indications pour le contrôle d'entretien,
reportez-vous à Contrôle d'entretien.
Se référer à Contrôle d'entretien à la page
6-15.
En cours de conduite
Tableau de bord et affichage
4-38
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Affichage de surveillance des angles
morts (BSM)
Affiche l'état du système.

Se référer à Surveillance des angles morts
(BSM) à la page 4-128.
▼▼Affichage du système d'aide au suivi
de voie (LAS)/avertisseur de
changement de file (LDWS)
*
Affiche l'état du système.

Se référer à Systèmes d'assistance au
maintien de trajectoire (LAS) et
avertisseur de changement de file (LDWS)
à la page 4-166.
▼▼Affichage du régulateur de vitesse à
radar Mazda avec fonction Stop &
Go (MRCC avec fonction Stop &
Go)
*
Affiche l'état du système actuellement
réglé.

Se référer à Régulateur de vitesse à radar
Mazda avec fonction Stop & Go (MRCC
avec fonction Stop & Go) à la page 4-150.
▼▼Affichage du système d'assistance de
reconnaissance de distance (DRSS)
*
Affiche la distance entre le véhicule et le
véhicule qui le précède.

Se référer à Système d'assistance de
reconnaissance de distance (DRSS) à la
page 4-142.
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-39
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Affichage de la vitesse du véhicule
réglée par le régulateur de vitesse de
croisière
*
La vitesse préréglée du véhicule à l'aide du
régulateur de vitesse de croisière est
affichée.

Se référer à Régulateur de vitesse de
croisière à la page 4-227.
▼▼Affichage de la boussole
La direction dans laquelle le véhicule se
déplace est affichée selon une des huit
directions durant la conduite.

AffichageDirection
NN ord
SS ud
EE st
WO uest
NE Nord-est
NW Nord-ouest
SE Sud-est
SW Sud-ouest
▼▼Afficheur de message
Un message tel que l'état de
fonctionnement du système, un
dysfonctionnement ou une anomalie est
indiqué.
Un voyant/témoin s’allume/clignote sur
le combiné d’instruments ou un
symbole s’affiche en même temps qu’un
message
Vérifier l’information concernant le
voyant/témoin ou le symbole indiqué.
Se référer à Si une indication
d'avertissement/une voyant
d’avertissement s’allume à la page 4-41.
Se référer à Si une indication/un témoin
s’allume à la page 4-43.
Seul un message s’affiche
Suivre les instructions indiquées dans
l'affichage. Pour le contenu de l’affichage,
se référer à la page suivante.
Se référer à Si un message est indiqué sur
l'affichage multi-informations à la page
7-48.
En cours de conduite
Tableau de bord et affichage
4-40*Certains modèles.
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

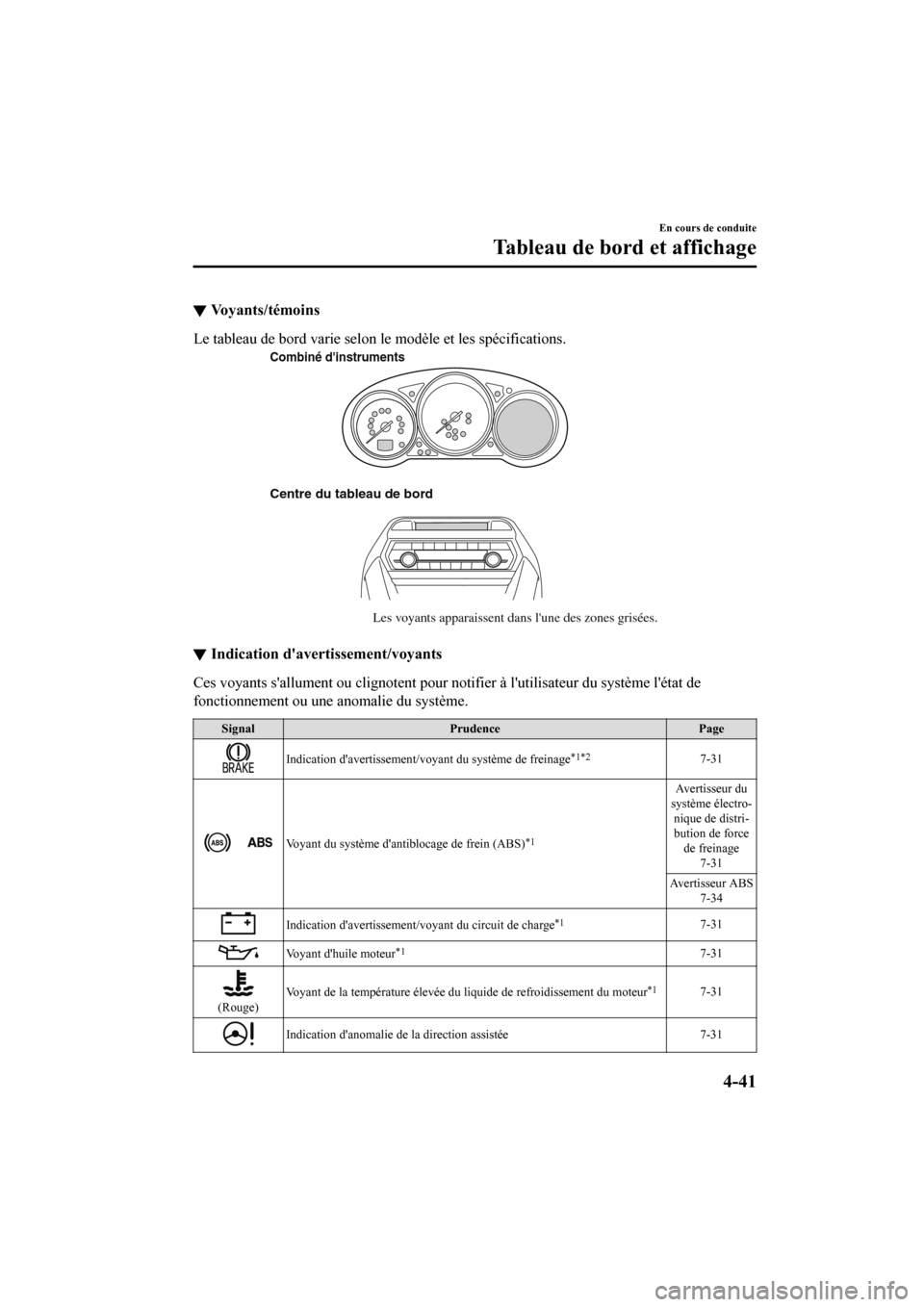

▼Voyants/témoins
Le tableau de bord varie selon le modèle et les spécifications.
Combiné d'instruments
Centre du tableau de bordLes voyants apparaissent dans l'une des zones grisées.
▼▼Indication d'avertissement/voyants
Ces voyants s'allument ou clignotent pour not ifier à l'utilisateur du système l'état de
fonctionnement ou une anomalie du système.
Signal Prudence Page
Indication d'avertissement/voyant du système de freinage*1*27-31
Voyant du système d'antiblocage de frein (ABS)*1
Avertisseur du
système électro- nique de distri-
bution de force de freinage 7-31
Avertisseur ABS 7-34
Indication d'avertissement/voyant du circuit de charge*17-31
Voyant d'huile moteur*17-31
(Rouge) Voyant de la température élevée du liquide de refroidissement du moteur
*17-31
Indication d'anomalie de la direction assistée
7-31
En cours de conduite
Tableau de bord et affichage
4-41
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

SignalPrudence Page
Indication d'avertissement principal 7-34
Indication d'avertissement/voyant du frein de stationnement électrique
(EPB)*17-34
Voyant d'anomalie du moteur*17-34
Indication d'avertissement de boîte de vitesses automatique 7-34
*Indication d'avertissement AWD7-34
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant*17-34
Voyant du système de surveillan
ce de pression des pneus*1
Clignotant
7-34
S'allume 7-40
(Orange/blanc) Indication d'avertissement KEY Orange
7-34
Blanc 7-40
(Ambre)
*Indication d'avertissement/voyant du système de commande des feux de
route (HBC)*17-34
Indication d'avertissement de surveillance des angles morts (BSM) 7-34
(Ambre)
*Indication d'avertissement du régulateur de vitesse à radar Mazda avec
fonction Stop & Go (MRCC avec fonction Stop & Go) 7-34
*Témoin d’avertissement du système d'aide au suivi de voie (LAS)/Avertis-
seur de changement de file (LDWS) 7-34
Voyant DEL des phares*17-34
(Ambre)
*Indication d'avertissement d'assistance au freinage intelligent/d'aide au
freinage intelligent en mode urbain (SBS/SCBS) 7-40
Indication d’avertissement de bas niveau de carburant
7-40
Indication d'avertissement/voyant de vérification du bouchon du réservoir
de carburant*17-40
Voyant de niveau d'huile moteur*17-40
En cours de conduite
Tableau de bord et affichage
4-42*Certains modèles.
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

SignalPrudence Page
Voyant de ceinture de sécurité (siège avant) 7-40
*Voyant de ceinture de sécurité (siège arrière)7-40
*Indication d'avertissement de niveau bas de liquide du lave-glace7-40
Indication d'avertissement de portière ouverte
7-40
Indication d'avertissement de hayon ouvert7-40
*1 L'éclairage s'allume lorsque le contact est mis pour un contrôle de fonctionnement, et s'éteint quelques
secondes plus tard ou quand le moteur démarre. Si l'éclairage ne s'allume pas ou reste allumé, faites vérifier le
véhicule par un concessionnaire agréé Mazda.
*2 L'éclairage reste allumé lorsque le frein de stationnement est appliqué.
▼▼Indication/témoins
Ces voyants s'allument ou clignotent pour not ifier à l'utilisateur du système l'état de
fonctionnement ou une anomalie du système.
Signal Témoin Page
(Vert)Témoin de ceinture de sécurité (siège arrière) 2-43
*Témoin de désactivation du coussin d'air du passager avant*12-96
Témoin d'immobilisateur*13-53
Indication de la clé
4-46
(Bleu)Témoin de la faible température du liquide de refroidissement du moteur 4-46
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-43
CX-9_8HW4-FC-19I_Edition
_old 2019-8-1 11:01:23

SignalTémoin Page
Indication de position de plage de boîte de vitesse 4-65
Indication/témoin de feux allumés4-73
Témoin de feux de routeFeux de route/
croisement 4-76
Appel de phares 4-76
Témoins de clignotants et de feux de détresse Clignotants et
changement de file
4-78
Feux de détresse 4-86
Témoin AUTOHOLD active*14-102
*Témoin du régulateur de vitesse à radar Mazda avec fonction Stop & Go
(MRCC avec fonction Stop & Go)*14-161
Témoin TCS/DSC*1
Système de
commande de
traction (TCS)
4-107
Commande dy-
namique de sta- bilité (DSC) 4-110
S'allume 7-34
Témoin TCS OFF (FWD) *14-108
Témoin d’assistance à la traction hors route (AWD) *14-112
Indication du mode de sélection 4-117
(Vert)
*Témoin du système de commande des feux de route (HBC)4-126
En cours de conduite
Tableau de bord et affichage
4-44*Certains modèles.
CX-9_8HW4-FC-19I_Edition
_old 2019-8-1 11:01:23
