Écran de rétrovision*
L'écran de rétroversion fournit des images visuelles de l'arrière du véhicule lorsque vous
faites marche arrière.
PRUDENCE
Conduire toujours prudemment en surveillant l'arrière et les alentours de la voiture
directement avec les yeux:
Il est dangereux de faire une marche arrière en ne regardant que l'écran, car cela peut
provoquer un accident ou une collision avec un objet. L'écran de rétrovision est uniquement
un appareil d'aide visuel à la marche arrière du véhicule. Les images à l'écran peuvent être
différentes des conditions réelles.
ATTENTION
¾ Ne pas utiliser l'écran de rétrovision dans les conditions suivantes: Le fait d'utiliser l'écran de
rétrovision dans les conditions suivantes est dangereux, et peut causer des blessures
corporelles ou des dommages au véhicule, ou les deux à la fois.
¾ Routes verglacées ou enneigées.
¾ Des chaînes de roues ou une roue de secours temporaire sont installées.
¾ Le hayon n'est pas complètement fermé.
¾ Le véhicule est sur une route en pente.
¾ Lorsque l'affichage est froid, des images peuvent traverser l'écran et sa luminosité peut être
anormalement faible, empêchant ainsi de confirmer les conditions dans lesquelles se
trouve le véhicule. Conduire toujours prudemment en surveillant l'arrière et les alentours de
la voiture directement avec les yeux.
¾ Ne pas forcer sur la caméra. La position de la caméra et l'angle peuvent dévier.
¾ Ne pas démonter, ne pas modifier et ne pas retirer la caméra, car celle-ci perdrait son
imperméabilité.
¾ Le couvercle de la caméra est fait en plastique. Ne pas appliquer d'agent dégraisseur, de
solvants organiques, de cire ou de revêtement de verre sur le couvercle de la caméra. Si l'une
de ces matières est renversée sur le couvercle, l'éliminer immédiatement en essuyant avec
un chiffon doux.
¾ Ne pas frotter vivement le couvercle de la caméra avec un matériau abrasif ou une brosse
dure. Le couvercle ou les lentilles de la caméra pourraient être rayés, ce qui affecterait les
images.
En cours de conduite
Écran de rétrovision
*Certains modèles.4-237
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

REMARQUE
xSi de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en
essuyant avec un chiffon doux. S'il est impossibl e de les éliminer en essuyant, utiliser un
détergent doux.
xSi la température de la ca méra augmente brusquement, (très chaud à froid, froid à très
chaud) l'écran de rétrovision peut ne pas fonctionner correctement.
xPour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de
remplacer les pneus peut causer une déviatio n des lignes de guidage qui apparaissent sur
l'écran.
xSi le véhicule a subi une collision à l'avant, su r les côtés ou à l'arrière, il est possible que
l'alignement de la caméra de vue arri ère de stationnement (emplacement, angle
d'installation) ait dévié. Toujours s'adresser à un concessionnaire agréé Mazda pour faire
inspecter le véhicule.
xSi “Pas de signal vidéo disponible” s'affiche à l'écran, il pourrait y avoir un problème
avec la caméra. Fa ire inspecter votre véhicule par un concessionnaire agréé Mazda.
▼Emplacement de la caméra de stationnement de rétrovision
Caméra de stationnement de rétrovision
▼▼Basculer à l'écran de rétrovision
Placer le levier sélecteur en position de marche arrière (R) lorsque que le contacteur est mis
sur ON pour basculer sur l'écran de rétrovision.
REMARQUE
Lorsque vous faites passer le levier sélecteur de la position marche arrière (R) sur une autre
position, l'affichage précédent réapparaît sur l'écran.
En cours de conduite
Écran de rétrovision
4-238
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Champ de vision à l'écran
Les images à l'écran peuvent être différentes des conditions réelles.

(Affichage à l'écran)Garniture
Pare-chocs
(Vue réelle)Objet
Indication de détection
d'obstacle dans le système
du capteur de stationnement
Certains modèles
REMARQUE
xLe champ de vision varie selon le véhicule et les conditions routières.
xLe champ de vision est limité. Les objets s ous le pare-chocs ou près des extrémités du
pare-chocs ne peuvent pas être affichés.
xLa distance qui apparaît dans l'image affichée est différente de la distance réelle car la
caméra de stationnement de rétrovis ion est équipée d'une lentille spéciale.
xCertains équipements installés en option peuvent être aperçus par la caméra. N'installer
aucune pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet
lumineux ou fait d'une matière réfléchissante.
xIl peut être dif ficile de voir l'affichage dans les conditions suivantes, sans que cela signifie
un mauvais f onctionnement.
xDans un endroit sombre.
xLorsque la température autour de la lentille est élevée/basse.
xLorsque la caméra est mouillée, en cas de pluie ou en période très humide.
xLorsque une matière étrangère, comme de la boue, est collée autour de la caméra.
xLorsque la lentille de la caméra reflète le soleil ou les phares.
xIl est possible que l'affichage des images soit retardé si la température autour de la
caméra est basse.
En cours de conduite
Écran de rétrovision
4-239
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

▼Visionnement de l'affichage
Les lignes de guidage qui indiquent la largeur du véhicule (jaunes) apparaissent sur l'écran à
titre de référence pour indiquer la largeur approximative du véhicule en comparaison de la
largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affichage pour garer le véh icule dans un espace de stationnement ou un
garage.
b
a
a) Lignes de guidage de larg eur du véhicule (jaunes)
Ces lignes de guidage serven t de référence pour indiquer la largeur approximative du
véhicule.
b) Lignes de guidage de distance. Ces lignes de guidage indiqu ent la distance approximative ju squ'à un point mesuré à
partir de l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
xLes lignes rouges et jaunes indiquent des poi nts situés à environ 50 cm (19 po.) pour la
ligne rouge et 100 cm (39,3 po.) pour les lignes jaunes depui s le pare-chocs arrière (au
point central de chacune des lignes).
AT T E N T I O N
Les lignes de guidage sur l'écran sont des lignes fixes. Elles ne sont pas synchronisées avec la
rotation du volant par le conducteur. Faire toujours bien attention, et vérifier la zone située à
l'arrière du véhicule et la zone environnante directement avec les yeux lorsqu'on recule.
▼▼Utilisation de l'écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arrière du véhicule, varie selon les
conditions de la circulation, de la route et du véhicule. La quantité de braquage et la
synchronisation varie aussi selon ces condi tions; il faut donc vérifier les conditions
environnantes directement avec les yeux, et diriger le véhicule en fonction de ces
conditions.
Avant d'utiliser l'écran de rétrovision, li re attentivement les précautions ci-dessus.
En cours de conduite
Écran de rétrovision
4-240
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

REMARQUE
Les images qui apparaissent sur l'écran d'affichage des images provenant de la caméra de
stationnement de rétrovision sont des images inversées (images en miroir).
1. Placer le levier sélecteur en position de marche arrière (R) pour basculer sur l'écran de rétrovision.
2. Tout en vérifiant les conditions en vironnantes, faire reculer le véhicule.

(État de l'affichage) (État du véhicule)
3. Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à
reculer lentement de manière que les distance s entre les lignes de largeur du véhicule et
les côtés de l'espace de stationnement à gauche et à droite soient approximativement
égales.
4. Continuer à régler le volant jusqu'à ce que les lignes de guidage de largeur du véhicules
soient parallèles aux côtés gauche et droit de l'espace de stationnement.
En cours de conduite
Écran de rétrovision
4-241
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dansl'espace de stationnement. Continuer à vérifi er la zone environnant le véhicule, puis
arrêter le véhicule à la meilleure position possible.

(État de l'affichage) (État du véhicule)
6. Lorsque vous faites passer le levier sélecteur de la position marche arrière (R) sur une
autre position, l'affichage précédent réapparaît sur l'écran.
REMARQUE
xSi l'espace de stationnement comporte de s lignes de division, redresser les roues
lorsque les lignes de guidage de largeur du véhicule leur sont bien parallèles.
xComme il peut y avoir une différence entre l'image affichée, comme indiqué
ci-dessous, et les conditions réelles du stat ionnement, s'assurer toujours de la sécurité
à l'arrière du véhicule et dans la zone environnante directement avec les yeux.
xDans l'image de l'espace de stationneme nt (ou du garage) apparaissant à l'écran,
bien que l'extrémité arrière et les lignes de guidage de distance puissent paraître
alignées sur le moniteur, il est possible qu'elles ne le soient pas réellement au sol.
En cours de conduite
Écran de rétrovision
4-242
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

xLors d'un stationnement dans un espace comportant une ligne de division sur un
seul côté, il est possible que la ligne de division et la ligne de guidage de largeur du
véhicule paraissent alignées sur l'écran, mais qu'elles le ne soient pas réellement
sur le sol.

▼Discordance entre les conditions réelles de la route et l'image affichée
Il existe quelques discordances entre la route réelle et la route affichée. De tels écarts dans la
perspective de la distance peuvent entraîner un accident. Bien noter les conditions suivantes
qui peuvent causer une discordance dans la perc eption de la distance.
Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affiché à l'écran apparaît plus loin qu'il ne
l'est en réalité.
Discordance
Objet
En cours de conduite
Écran de rétrovision
4-243
CX-9_8HW4-FC-19I_EditionB old 2019-8-1 11:01:23

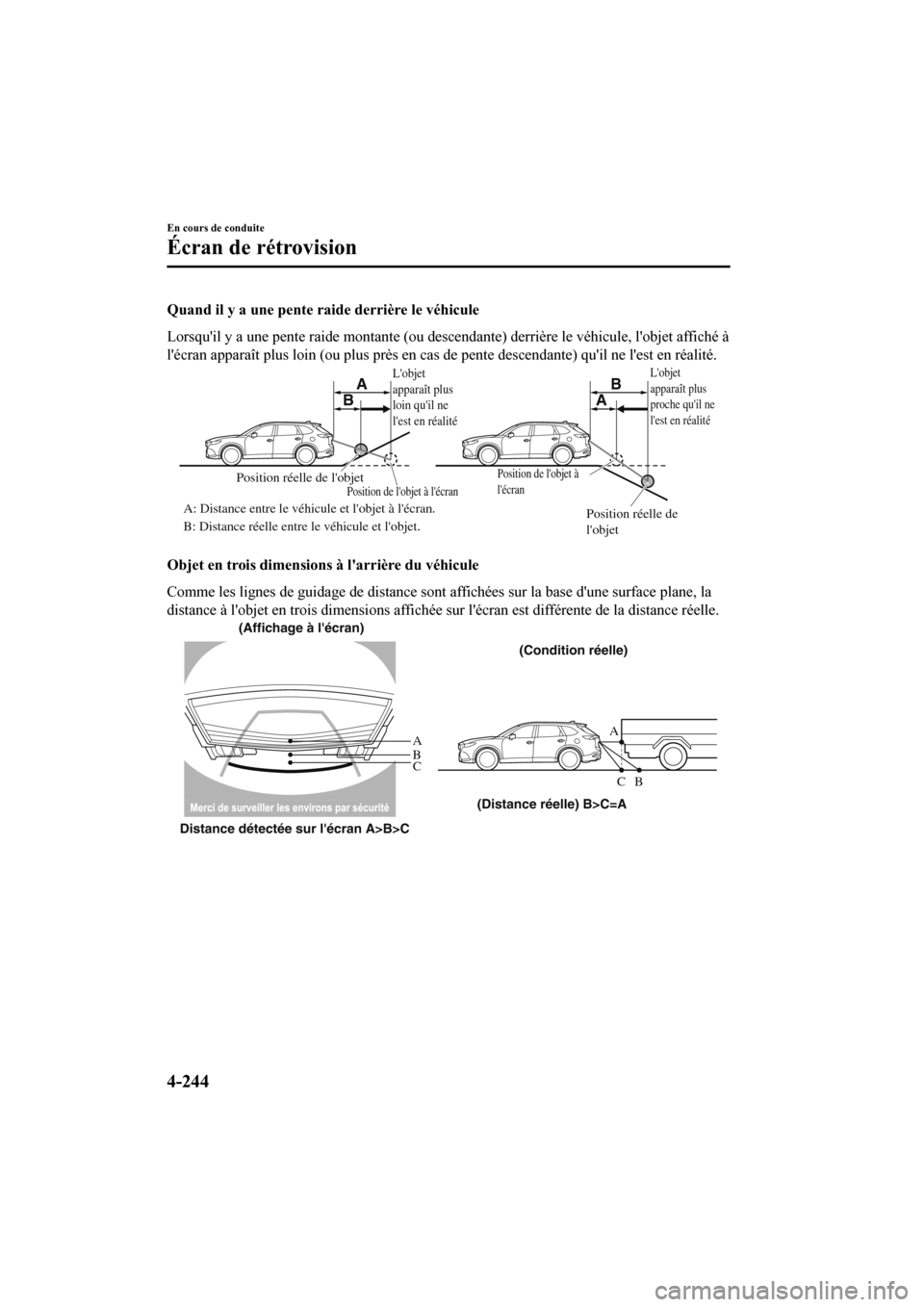

Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affiché à
l'écran apparaît plus loin (ou plus près en cas de pente descendante) qu'il ne l'est en réalité.
L'objet
apparaît plus loin qu'il ne
l'est en réalitéL'objet
apparaît plus proche qu'il ne
l'est en réalité
Position réelle de
l'objet
Position réelle de l'objet
Position de l'objet à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet.
Position de l'objet à
l'écran
A
AB
B
Objet en trois dimension s à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensi ons affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l'écran A>B>C (Affichage à l'écran)
(Condition réelle)
En cours de conduite
Écran de rétrovision
4-244
