2020 JEEP COMPASS Руководство по эксплуатации и техобслуживанию (in Russian)

239
Предохранители моторного отсека/вспомогательный блок
Панель вспомогательных предохранителей расположена перед аккумуляторной батареей в левой части моторного отсека.
Внутренние предохранители
Панель внутренних предохранителей в салоне на левом приборном щитке под панелью приборов.
ПРИМЕЧАНИЕ:
Обслуживание предохранителей систем безопасности (отмечены символом *) должен выполнять уполномоченный дилер.
ГнездоУвеличенный пре-
дохранитель Картриджный плав-
кий предохранитель
Мини-предохранитель

Описание
F01– –20 А Желтый Питание датчика оксидов азота
F02 – –10 А Красный Питание датчика твердых частиц
F03 – –15 А Голубой Питание модуля SCR
F05 –30 А Розовый – Питание реле ATS
F06 –40 А Желто-коричневый – Питание модуля SCR
ГнездоHC Micro ISO
Описание
R1
30 АРеле ATS
R2 30 АРеле SCR
Гнездо Плоские предохранители Описание
F317,5 А Коричневый Контроллер системы безопасности пассажиров
F33 20 А Желтый Электродвигатель стеклоподъемника со стороны пассажира
F34 20 А Желтый Электродвигатель стеклоподъемника со стороны водителя
2020_JEEP_MP_UG_RU.book Page 239

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

240
F3620 А Желтый Модуль/сирена охранной сигнализации, радио, порт UCI/USB, VSU, система
климат-контроля, электронный замок рулевой колонки, складные зеркала с
электроприводом, шлюз безопасности/DTV
F37
10 А Красный Панель инструментов, модуль управления трансмиссией, система адаптивного
круиз-контроля, вентилятор ECC (HVAC)
(*)
F38 20 А Желтый Запирание/отпирание двери, отпирание двери багажного отделения
F42 7,5 А Коричневый Модуль тормозной системы, электроусилитель рулевого управления
(*)
F43 20 А Желтый Насос омывателя, передний и задний
F47 20 А Желтый Задний левый стеклоподъемник
F48 20 А Желтый Задний правый стеклоподъемник
F49 7,5 А Коричневый Вспомогательная система парковки, оповещение о "мертвых" зонах,
стабилизатор напряжения, датчик влажности, электронный замок рулевой
колонки, измерение температуры, зеркало, подогрев сидений, датчик дождя и
освещенности, переключатель пуска и остановки
(*)
F50 7,5 А Коричневый Контроллер системы безопасности пассажиров
(*)
F51 7,5 А Коричневый Электронная система климат-контроля, система распознавания пассажира,
камера заднего вида, климат-контроль, регулирование направления света фар,
Terrain Select, заднее окно с обогревом, буксировка прицепа, контроль полосы
движения Haptic
(*)
Гнездо Плоские предохранители Описание
2020_JEEP_MP_UG_RU.book Page 240

241
Блок распределения
предохранителей/реле в задней
части багажного отделения
Для доступа к предохранителям снимите
дверцу доступа с левой задней панели
задней части багажного отделения.Дверца доступа к панели предохрани-телей в багажном отделении в задней части автомобиля Чтобы снять крышку предохранителя,
нажмите на выступы и поднимите крышку
вверх.
Крышка панели предохранителей в ба-
гажном отделении в задней части ав- томобиля
Предохранители могут содержаться в двух
блоках. Держатель предохранителя № 1
расположен ближе всего к задней части
автомобиля, а держатель предохранителя
№ 2 (если автомобиль оборудован буксиру-
емым прицепом) расположен ближе всего к
передней части автомобиля.

ПРИМЕЧАНИЕ:

Обслуживание предохранителей систем
безопасности (отмечены символом *)
должен выполнять уполномоченный дилер.

F53
7,5 А Коричневый Модуль замка зажигания с бесключевым доступом, электрический стояночный
тормоз, функция RF Hub, панель инструментов
(*)
F94 15 А Голубой Сиденье водителя с регулировкой поясничной опоры, разъемы питания
Гнездо Плоские предохранители Описание
2020_JEEP_MP_UG_RU.book Page 241

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

242
На кронштейне блока распределения предохранителей/реле в задней части багажного отделения имеется держатель увеличен-
ного предохранителя для багажника с электроприводом и держатель предохранителя ATO / Uni Val для HiFi-аудиосистемы.
Держатель предохранителя № 1
Гнездо Мини-предохранитель Описание
F130 А Зеленый Инвертор напряжения
(*)
F2 30 А Зеленый Сиденье с функцией памяти
F3 20 А Желтый Люк крыши — если установлен
F4 30 А Зеленый Сиденье с электроприводом (со стороны пассажира)
F5 30 А Зеленый Сиденье с электроприводом (со стороны водителя)
F6 7,5 А Коричневый Опора для поясницы с электроприводом (сиденья с электроприводом)
F7 15 А Голубой Подогрев рулевого колеса/вентилируемые сиденья
F8 20 А Желтый Сиденья с обогревом
Держатель предохранителя № 2
Гнездо Мини-предохранитель Описание
F110 А Красный TTM IGN, питание
F5 15 А Голубой Огни внешнего освещения контроллера (со стороны водителя)
F6 15 А Голубой Огни внешнего освещения контроллера (со стороны пассажира)
F7 10 А Красный Соединительный провод TTM питания аккумулятора
(*)
2020_JEEP_MP_UG_RU.book Page 242

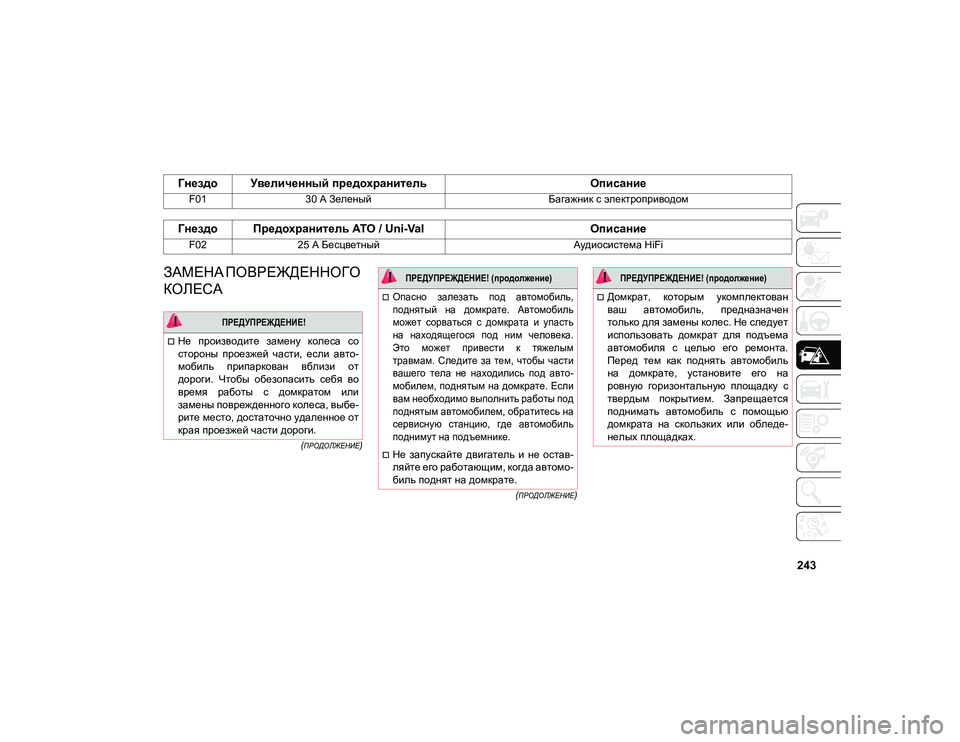

243

(ПРОДОЛЖЕНИЕ)
(
ПРОДОЛЖЕНИЕ)

ЗАМЕНА ПОВРЕЖДЕННОГО
КОЛЕСА
Гнездо Увеличенный предохранитель
Описание
F0130 А Зеленый Багажник с электроприводом
Гнездо Предохранитель ATO / Uni-Val Описание
F0225 А Бесцветный Аудиосистема HiFi

ПРЕДУПРЕЖДЕНИЕ!

Не производите замену колеса со
стороны проезжей части, если авто-
мобиль припаркован вблизи от
дороги. Чтобы обезопасить себя во
время работы с домкратом или
замены поврежденного колеса, выбе-
рите место, достаточно удаленное от
края проезжей части дороги.

Опасно залезать под автомобиль,
поднятый на домкрате. Автомобиль
может сорваться с домкрата и упасть
на находящегося под ним человека.
Это может привести к тяжелым
травмам. Следите за тем, чтобы части
вашего тела не находились под авто-
мобилем, поднятым на домкрате. Если
вам необходимо выполнить работы под
поднятым автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.

Не запускайте двигатель и не остав-
ляйте его работающим, когда автомо-
биль поднят на домкрате.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

Домкрат, которым укомплектован
ваш автомобиль, предназначен
только для замены колес. Не следует
использовать домкрат для подъема
автомобиля с целью его ремонта.
Перед тем как поднять автомобиль
на домкрате, установите его на
ровную горизонтальную площадку с
твердым покрытием. Запрещается
поднимать автомобиль с помощью
домкрата на скользких или обледе-
нелых площадках.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_MP_UG_RU.book Page 243

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

244
Место хранения домкрата/запасного
колеса
Если имеется, домкрат и инструменты
находятся в заднем отделении для
хранения под запасной шиной.Расположение домкрата и инструмен- тов
1. Откройте дверь багажного отделения.
2. Поднимите напольную панель за ручку. Ручка напольной панели
3. Снимите крепеж, который крепит запасное колесо, и извлеките
запасное колесо из автомобиля.
Домкрат и инструменты находятся
под запасным колесом.
Крепеж запасного колеса 4. Извлеките установочный штифт,
проверните домкрат против часовой
стрелки и извлеките его из подложки.
5. Извлеките домкрат и ключ для колес- ного болта.
Домкрат и инструменты
1 — Домкрат
2 — Установочный штифт
3 — Ключ для колесного болта
4 — Воронка для аварийной заправки
5 — Отвертка
1 — Ключ для колесного болта
2 — Домкрат
3 — Дополнительная воронка
4 — Отвертка
5 — Установочный штифт
2020_JEEP_MP_UG_RU.book Page 244

245
Подготовка автомобиля к подъему
на домкрате
1. Установите автомобиль на прочнойровной поверхности как можно
дальше от дорожного полотна. Избе-
гайте обледеневших или скользких
участков. 2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА
(автоматическая коробка передач)
или ЗАДНИЙ ХОД (механическая
коробка передач).
5. Переведите зажигание в положение OFF (ВЫКЛ.).

6. Подставьте с двух сторон под колесо, которое находится по диагонали от повре-
жденного, противооткатные упоры.
Например, при смене правого переднего
колеса заблокируйте левое заднее
колесо.
Колесо заблокировано
ПРИМЕЧАНИЕ:
При подъеме автомобиля домкратом в
салоне не должны находиться пасса-
жиры.

ПРЕДУПРЕЖДЕНИЕ!

Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае
дорожно-транспортного происшествия или
резкого торможения и стать причиной
травмирования пассажиров. Всегда храните
домкрат, инструмент и запасное колесо в
специально предназначенных для этого
местах. Как можно скорее отремонтируйте
или замените поврежденное (спущенное)
колесо.

ПРЕДУПРЕЖДЕНИЕ!

Не производите замену колеса со
стороны проезжей части, если
автомобиль припаркован вблизи от
дороги. Чтобы обезопасить себя во время
работы с домкратом или замены
поврежденного колеса, выберите место,
достаточно удаленное от проезжей части.

2020_JEEP_MP_UG_RU.book Page 245

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

246

(ПРОДОЛЖЕНИЕ)

Инструкции по подъему на домкрате
Предупреждающая табличка на домкрате
1. Извлеките запасное колесо, домкрат и ключ для колесных болтов.

2. При наличии алюминиевых колес, на которых колпак ступицы закрывает
колесные болты, аккуратно подденьте
колпак ключом для болтов перед подъ-
емом автомобиля.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание получения травм и
повреждения автомобиля строго
выполняйте эти рекомендации по замене
колес.

Перед подъемом автомобиля устано-
вите его на твердой ровной поверх-
ности как можно дальше от края
дороги.
Включите аварийную сигнализацию.
Туго затяните стояночный тормоз и
переведите рычаг коробки передач в
положение ПАРКОВКА.
Зафиксируйте колесо, располо-
женное по диагонали напротив
колеса, подлежащего замене.
Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
Не залезайте под автомобиль,
поднятый домкратом. Если вам необ-
ходимо выполнить работы под
поднятым автомобилем, обратитесь
на сервисную станцию, где автомо-
биль поднимут на подъемнике.
Используйте домкрат только в
указанном положении и для подъема
автомобиля при замене колес.

При работе вблизи шоссе уделяйте
особое внимание дорожному движению.

Для обеспечения надежного поло-
жения запасных колес, спущенных
или накачанных, они должны распо-
лагаться штоками клапанов к земле.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)
ПРЕДОСТЕРЕЖЕНИЕ!

Устанавливайте домкрат под автомобилем
только в точках, указанных в Инструкции по
использованию домкрата.

2020_JEEP_MP_UG_RU.book Page 246
