ЗНАКОМСТВО С АВТОМОБИЛЕМ

40
НАРУЖНОЕ ОСВЕЩЕНИЕ
Многофункциональный рычаг
Многофункциональный рычаг управляет
работой указателей поворота, фарами
головного освещения и миганием
фарами. Многофункциональный рычаг
расположен с левой стороны рулевой
колонки.
Переключатель фар
Переключатель фар находится с левой
стороны приборной панели. Этот пере-
ключатель управляет фарами, стояноч-
ными фонарями, автоматическими
фарами (при наличии), подсветкой
приборной панели, передними и задними
противотуманными фонарями (при
наличии) и уровнем фар (при наличии).Переключатель фар
Поверните переключатель фар по
часовой стрелке до первого фиксатора
для включения фонарей стояночного
освещения и подсветки приборной
панели. Поверните переключатель фар
до второго фиксатора для включения
фонарей ближнего света, стояночного
освещения и подсветки приборной
панели.
Дневные ходовые фонари (DRL) —
При наличии
Дневные ходовые огни (DRL) включаются
при запуске двигателя и остаются вклю-
ченными до тех пор, пока не будут вклю-
чены фары или зажигание не будет
переведено в положение OFF (ВЫКЛ.).
ПРИМЕЧАНИЕ:

Если это разрешено законом в той стране,
в которой был приобретен автомобиль, то
дневные ходовые огни можно включать и
выключать с помощью системы Uconnect.
Для получения дополнительной инфор-
мации см. главу "Настройки системы
Uconnect" в разделе "Мультимедиа" руко-
водства пользователя.

Переключатель дальнего/ближнего
света фар
Потяните многофункциональный рычаг
по направлению к приборной панели для
переключения фар на дальний свет.
Потянув многофункциональный рычаг
назад, в сторону рулевого колеса, можно
переключиться на ближний свет фар.
1 — Поворотный переключатель фар
2 — Уровень фар

3 — Регулятор яркости приборной панели

4 — Кнопка задних противотуманных
фонарей
5 — Кнопка передних противотуманных
фар
2020_JEEP_MP_UG_RU.book Page 40

227

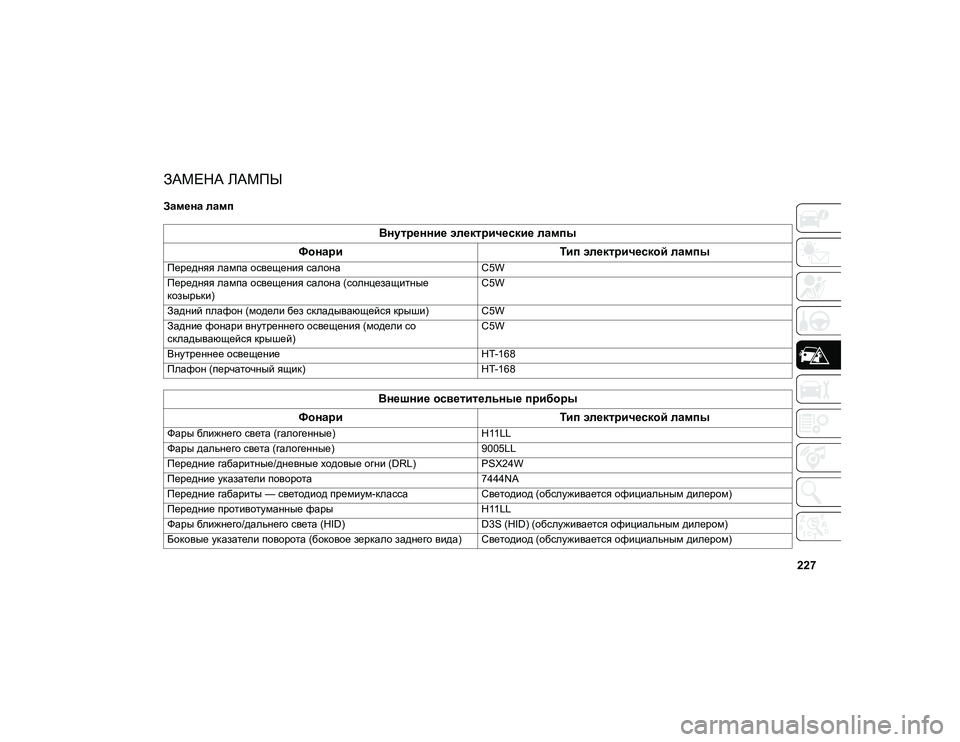

ЗАМЕНА ЛАМПЫ
Замена ламп
Внутренние электрические лампы
Фонари Тип электрической лампы
Передняя лампа освещения салона C5W
Передняя лампа освещения салона (солнцезащитные
козырьки) C5W
Задний плафон (модели без складывающейся крыши) C5W
Задние фонари внутреннего освещения (модели со
складывающейся крышей) C5W
Внутреннее освещение HT-168
Плафон (перчаточный ящик) HT-168
Внешние осветительные приборы
Фонари Тип электрической лампы
Фары ближнего света (галогенные) H11LL
Фары дальнего света (галогенные) 9005LL
Передние габаритные/дневные ходовые огни (DRL) PSX24W
Передние указатели поворота 7444NA
Передние габариты — светодиод премиум-класса Светодиод (обслуживается официальным дилером)
Передние противотуманные фары H11LL
Фары ближнего/дальнего света (HID) D3S (HID) (обслуживается официальным дилером)
Боковые указатели поворота (боковое зеркало заднего вида) Светодиод (обслуживается официальным дилером)
2020_JEEP_MP_UG_RU.book Page 227

229
Замена ламп наружного освещения
Фары
Галогенная лампа дальнего/ближнего
света
Доступ к лампам можно получить с ниши
колеса, выполнив следующие действия:

1. Поверните полностью передние колеса.

2. Снимите нишу колеса.
3. Снимите цоколь лампы фары.Фара 4. Поверните патрон лампы фары
против часовой стрелки, а затем потя-
ните его на себя.
Патрон лампы фары
5. Нажмите на крепежную лапку разъема лампы фары и снимите
лампу и патрон.
6. Установите новую лампу фары. Убедитесь, что она надежно зафикси-
рована.

7. Установите лампу фары и патрон. Поверните патрон по часовой стрелке.
Убедитесь, что он надежно зафикси-
рован.

8. Установите на место нишу колеса. ПРИМЕЧАНИЕ:
Мы рекомендуем обратиться к уполномо-
ченному дилеру.
Указатель поворота/габаритные огни/
дневные ходовые огни
Для замены ламп выполните следующие
действия.
1. Поверните полностью передние
колеса.
2. Снимите нишу колеса.

3. Отсоедините электрические разъемы.

4. Для снятия лампы дневных ходовых огней удерживайте лампу за верхние
и нижние крепежные лапки, а затем
сожмите их и снимите лампу.

1 — Цоколь лампы фары ближнего света

2 — Цоколь лампы фары дальнего света

ПРЕДУПРЕЖДЕНИЕ!

Выполняйте операцию замены ламп
только при выключенном двигателе.
Также убедитесь, что двигатель остыл,
чтобы избежать ожогов.
