2020 FIAT 500 Manual de Empleo y Cuidado (in Spanish)

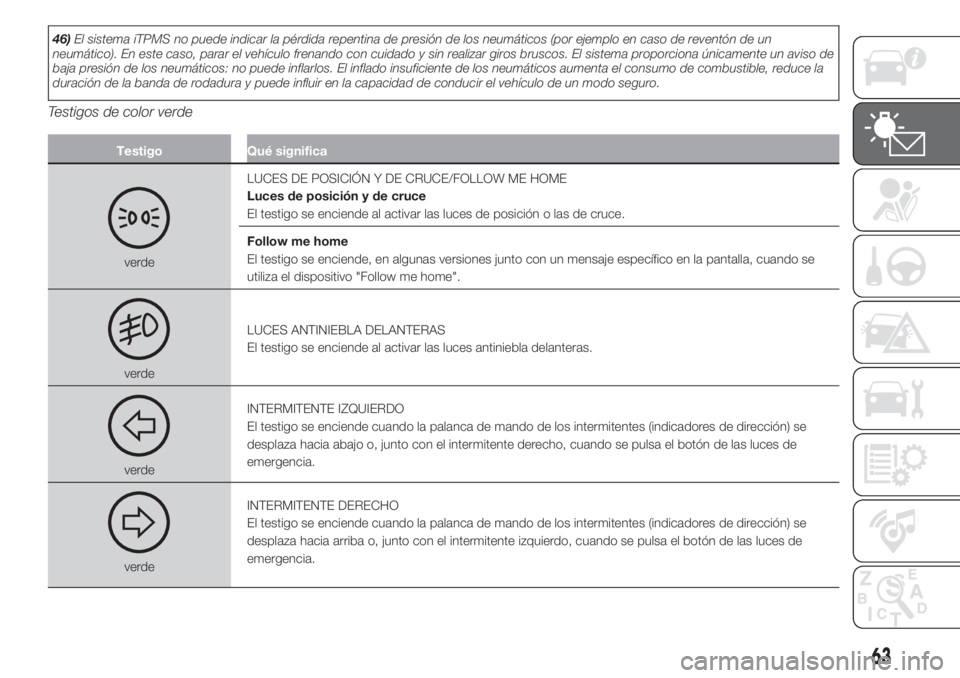

46)El sistema iTPMS no puede indicar la pérdida repentina de presión de los neumáticos (por ejemplo en caso de reventón de un
neumático). En este caso, parar el vehículo frenando con cuidado y sin realizar giros bruscos. El sistema proporciona únicamente un aviso de
baja presión de los neumáticos: no puede inflarlos. El inflado insuficiente de los neumáticos aumenta el consumo de combustible, reduce la
duración de la banda de rodadura y puede influir en la capacidad de conducir el vehículo de un modo seguro.
Testigos de color verde
Testigo Qué significa
verdeLUCES DE POSICIÓN Y DE CRUCE/FOLLOW ME HOME
Luces de posición y de cruce
El testigo se enciende al activar las luces de posición o las de cruce.
Follow me home
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, cuando se
utiliza el dispositivo "Follow me home".
verdeLUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
63

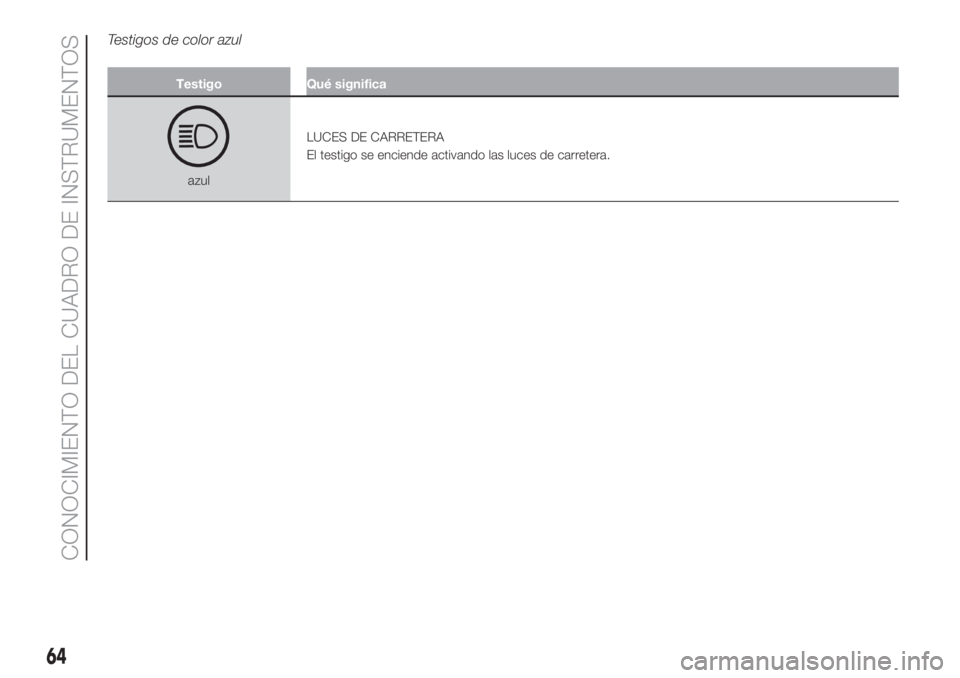

Testigos de color azul
Testigo Qué significa
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

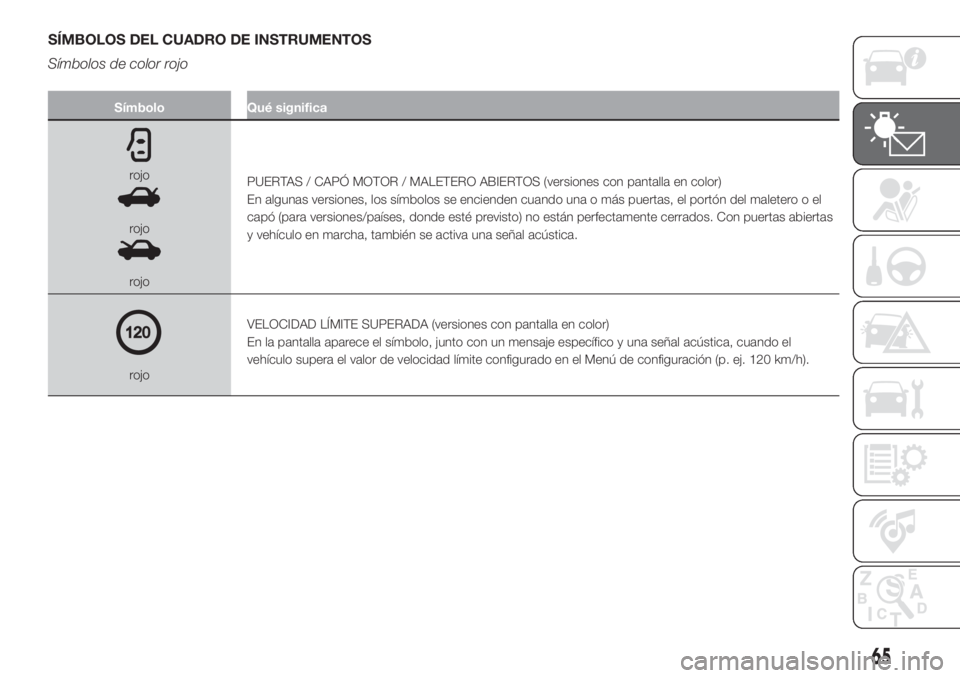

SÍMBOLOS DEL CUADRO DE INSTRUMENTOS
Símbolos de color rojo
Símbolo Qué significa
rojo
rojo
rojoPUERTAS / CAPÓ MOTOR / MALETERO ABIERTOS (versiones con pantalla en color)
En algunas versiones, los símbolos se encienden cuando una o más puertas, el portón del maletero o el
capó (para versiones/países, donde esté previsto) no están perfectamente cerrados. Con puertas abiertas
y vehículo en marcha, también se activa una señal acústica.
rojoVELOCIDAD LÍMITE SUPERADA (versiones con pantalla en color)
En la pantalla aparece el símbolo, junto con un mensaje específico y una señal acústica, cuando el
vehículo supera el valor de velocidad límite configurado en el Menú de configuración (p. ej. 120 km/h).
65

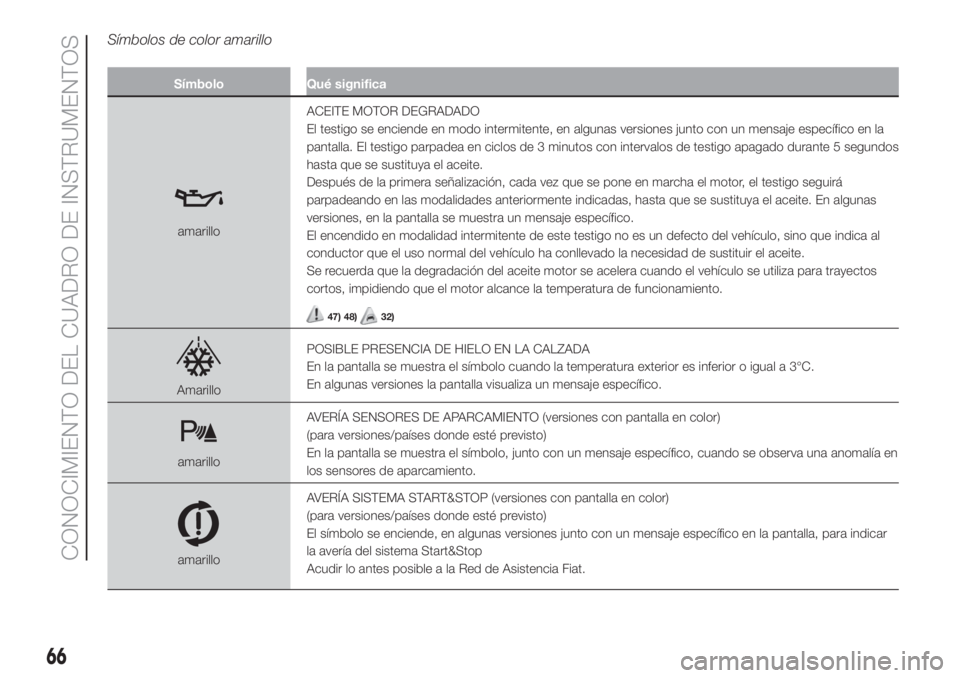

Símbolos de color amarillo
Símbolo Qué significa
amarilloACEITE MOTOR DEGRADADO
El testigo se enciende en modo intermitente, en algunas versiones junto con un mensaje específico en la
pantalla. El testigo parpadea en ciclos de 3 minutos con intervalos de testigo apagado durante 5 segundos
hasta que se sustituya el aceite.
Después de la primera señalización, cada vez que se pone en marcha el motor, el testigo seguirá
parpadeando en las modalidades anteriormente indicadas, hasta que se sustituya el aceite. En algunas
versiones, en la pantalla se muestra un mensaje específico.
El encendido en modalidad intermitente de este testigo no es un defecto del vehículo, sino que indica al
conductor que el uso normal del vehículo ha conllevado la necesidad de sustituir el aceite.
Se recuerda que la degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos
cortos, impidiendo que el motor alcance la temperatura de funcionamiento.
47) 48)32)
AmarilloPOSIBLE PRESENCIA DE HIELO EN LA CALZADA
En la pantalla se muestra el símbolo cuando la temperatura exterior es inferior o igual a 3°C.
En algunas versiones la pantalla visualiza un mensaje específico.
amarilloAVERÍA SENSORES DE APARCAMIENTO (versiones con pantalla en color)
(para versiones/países donde esté previsto)
En la pantalla se muestra el símbolo, junto con un mensaje específico, cuando se observa una anomalía en
los sensores de aparcamiento.
amarilloAVERÍA SISTEMA START&STOP (versiones con pantalla en color)
(para versiones/países donde esté previsto)
El símbolo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, para indicar
la avería del sistema Start&Stop
Acudir lo antes posible a la Red de Asistencia Fiat.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

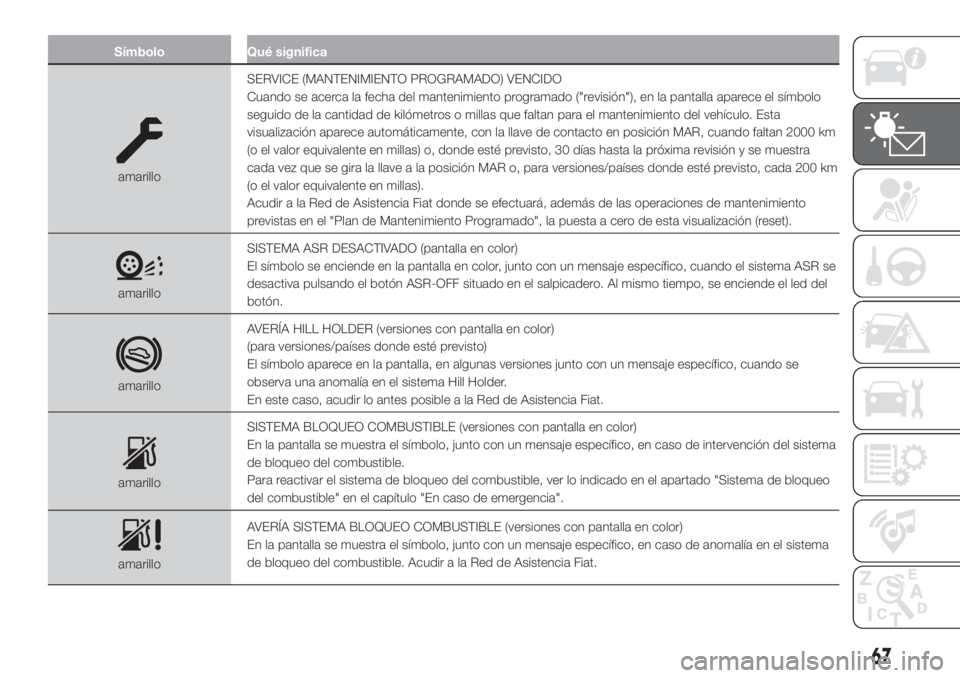

Símbolo Qué significa
amarilloSERVICE (MANTENIMIENTO PROGRAMADO) VENCIDO
Cuando se acerca la fecha del mantenimiento programado ("revisión"), en la pantalla aparece el símbolo
seguido de la cantidad de kilómetros o millas que faltan para el mantenimiento del vehículo. Esta
visualización aparece automáticamente, con la llave de contacto en posición MAR, cuando faltan 2000 km
(o el valor equivalente en millas) o, donde esté previsto, 30 días hasta la próxima revisión y se muestra
cada vez que se gira la llave a la posición MAR o, para versiones/países donde esté previsto, cada 200 km
(o el valor equivalente en millas).
Acudir a la Red de Asistencia Fiat donde se efectuará, además de las operaciones de mantenimiento
previstas en el "Plan de Mantenimiento Programado", la puesta a cero de esta visualización (reset).
amarilloSISTEMA ASR DESACTIVADO (pantalla en color)
El símbolo se enciende en la pantalla en color, junto con un mensaje específico, cuando el sistema ASR se
desactiva pulsando el botón ASR-OFF situado en el salpicadero. Al mismo tiempo, se enciende el led del
botón.
amarilloAVERÍA HILL HOLDER (versiones con pantalla en color)
(para versiones/países donde esté previsto)
El símbolo aparece en la pantalla, en algunas versiones junto con un mensaje específico, cuando se
observa una anomalía en el sistema Hill Holder.
En este caso, acudir lo antes posible a la Red de Asistencia Fiat.
amarilloSISTEMA BLOQUEO COMBUSTIBLE (versiones con pantalla en color)
En la pantalla se muestra el símbolo, junto con un mensaje específico, en caso de intervención del sistema
de bloqueo del combustible.
Para reactivar el sistema de bloqueo del combustible, ver lo indicado en el apartado "Sistema de bloqueo
del combustible" en el capítulo "En caso de emergencia".
amarilloAVERÍA SISTEMA BLOQUEO COMBUSTIBLE (versiones con pantalla en color)
En la pantalla se muestra el símbolo, junto con un mensaje específico, en caso de anomalía en el sistema
de bloqueo del combustible. Acudir a la Red de Asistencia Fiat.
67

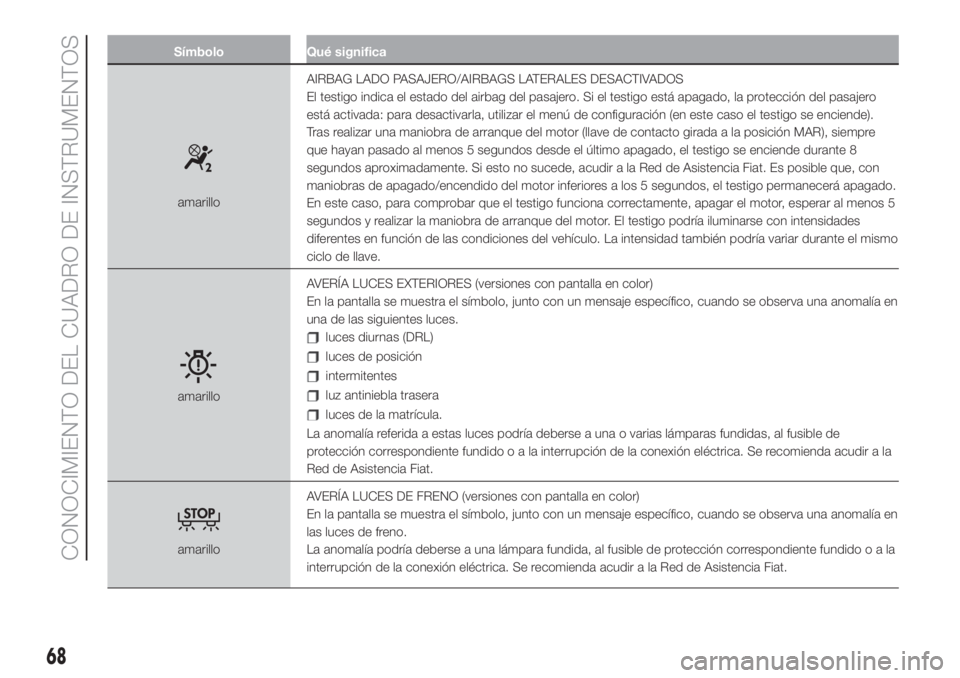

Símbolo Qué significa
amarilloAIRBAG LADO PASAJERO/AIRBAGS LATERALES DESACTIVADOS
El testigo indica el estado del airbag del pasajero. Si el testigo está apagado, la protección del pasajero
está activada: para desactivarla, utilizar el menú de configuración (en este caso el testigo se enciende).
Tras realizar una maniobra de arranque del motor (llave de contacto girada a la posición MAR), siempre
que hayan pasado al menos 5 segundos desde el último apagado, el testigo se enciende durante 8
segundos aproximadamente. Si esto no sucede, acudir a la Red de Asistencia Fiat. Es posible que, con
maniobras de apagado/encendido del motor inferiores a los 5 segundos, el testigo permanecerá apagado.
En este caso, para comprobar que el testigo funciona correctamente, apagar el motor, esperar al menos 5
segundos y realizar la maniobra de arranque del motor. El testigo podría iluminarse con intensidades
diferentes en función de las condiciones del vehículo. La intensidad también podría variar durante el mismo
ciclo de llave.
amarilloAVERÍA LUCES EXTERIORES (versiones con pantalla en color)
En la pantalla se muestra el símbolo, junto con un mensaje específico, cuando se observa una anomalía en
una de las siguientes luces.
luces diurnas (DRL)
luces de posición
intermitentes
luz antiniebla trasera
luces de la matrícula.
La anomalía referida a estas luces podría deberse a una o varias lámparas fundidas, al fusible de
protección correspondiente fundidooalainterrupción de la conexión eléctrica. Se recomienda acudir a la
Red de Asistencia Fiat.
amarilloAVERÍA LUCES DE FRENO (versiones con pantalla en color)
En la pantalla se muestra el símbolo, junto con un mensaje específico, cuando se observa una anomalía en
las luces de freno.
La anomalía podría deberse a una lámpara fundida, al fusible de protección correspondiente fundidooala
interrupción de la conexión eléctrica. Se recomienda acudir a la Red de Asistencia Fiat.
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

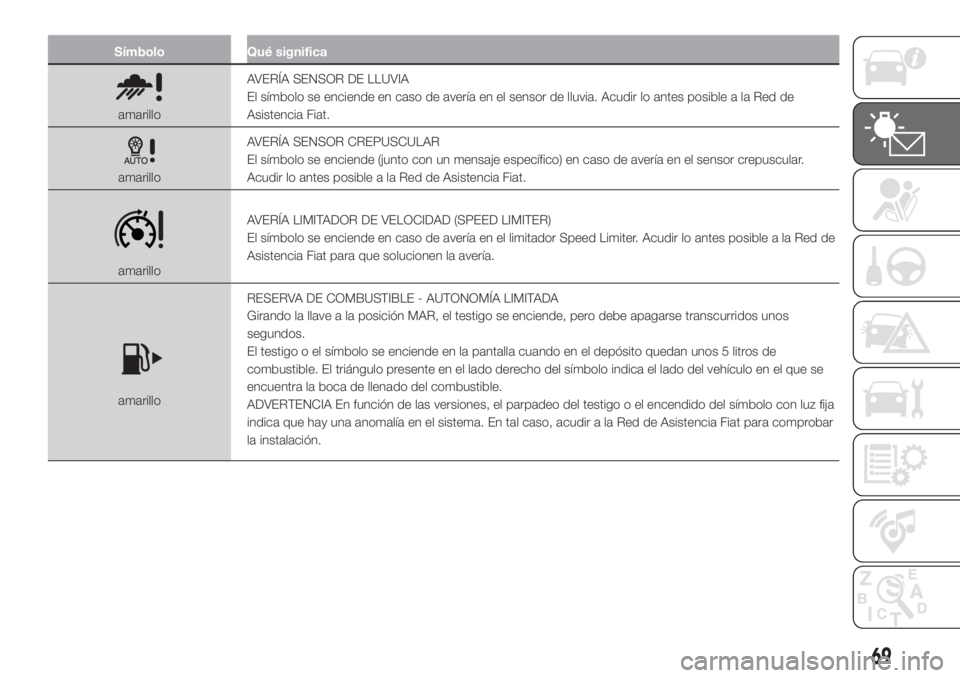

Símbolo Qué significa
amarilloAVERÍA SENSOR DE LLUVIA
El símbolo se enciende en caso de avería en el sensor de lluvia. Acudir lo antes posible a la Red de
Asistencia Fiat.
amarilloAVERÍA SENSOR CREPUSCULAR
El símbolo se enciende (junto con un mensaje específico) en caso de avería en el sensor crepuscular.
Acudir lo antes posible a la Red de Asistencia Fiat.
amarilloAVERÍA LIMITADOR DE VELOCIDAD (SPEED LIMITER)
El símbolo se enciende en caso de avería en el limitador Speed Limiter. Acudir lo antes posible a la Red de
Asistencia Fiat para que solucionen la avería.
amarilloRESERVA DE COMBUSTIBLE - AUTONOMÍA LIMITADA
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El testigo o el símbolo se enciende en la pantalla cuando en el depósito quedan unos 5 litros de
combustible. El triángulo presente en el lado derecho del símbolo indica el lado del vehículo en el que se
encuentra la boca de llenado del combustible.
ADVERTENCIA En función de las versiones, el parpadeo del testigo o el encendido del símbolo con luz fija
indica que hay una anomalía en el sistema. En tal caso, acudir a la Red de Asistencia Fiat para comprobar
la instalación.
69

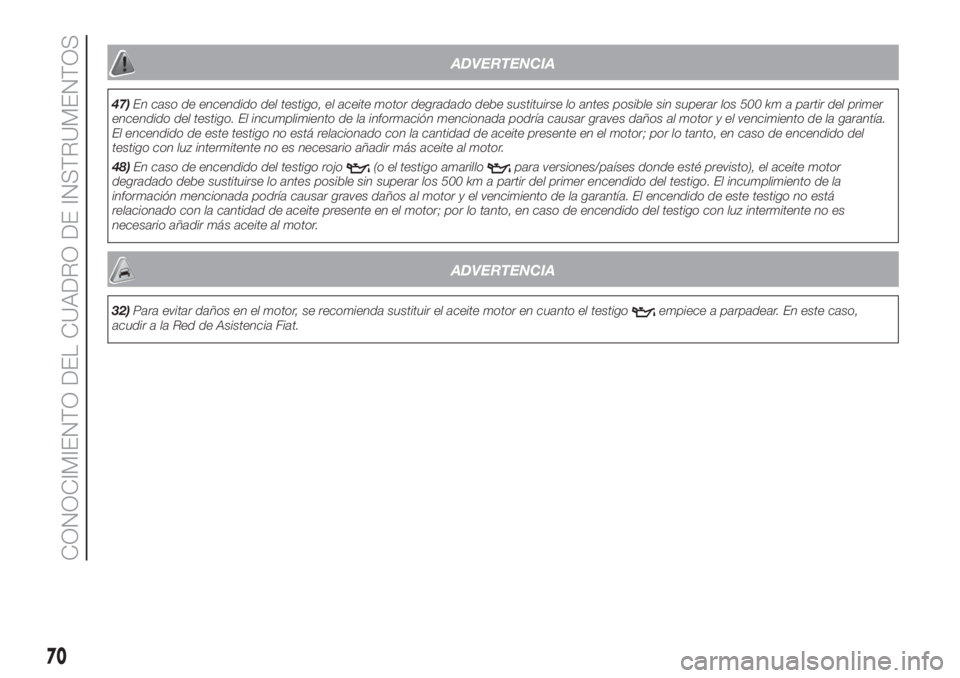

ADVERTENCIA
47)En caso de encendido del testigo, el aceite motor degradado debe sustituirse lo antes posible sin superar los 500 km a partir del primer
encendido del testigo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía.
El encendido de este testigo no está relacionado con la cantidad de aceite presente en el motor; por lo tanto, en caso de encendido del
testigo con luz intermitente no es necesario añadir más aceite al motor.
48)En caso de encendido del testigo rojo
(o el testigo amarillopara versiones/países donde esté previsto), el aceite motor
degradado debe sustituirse lo antes posible sin superar los 500 km a partir del primer encendido del testigo. El incumplimiento de la
información mencionada podría causar graves daños al motor y el vencimiento de la garantía. El encendido de este testigo no está
relacionado con la cantidad de aceite presente en el motor; por lo tanto, en caso de encendido del testigo con luz intermitente no es
necesario añadir más aceite al motor.
ADVERTENCIA
32)Para evitar daños en el motor, se recomienda sustituir el aceite motor en cuanto el testigoempiece a parpadear. En este caso,
acudir a la Red de Asistencia Fiat.
70
