2020 FIAT 500 Manual de Empleo y Cuidado (in Spanish)

CONOCIMIENTO DEL VEHÍCULO
Aquí empezará a conocer de cerca su
nuevo vehículo.
En el manual que está leyendo se
explica de forma fácil y directa cómo
está hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente en
el vehículo, con el fin de poder
comprobar directamente todo el
contenido.SALPICADERO
PORTAINSTRUMENTOS ................. 8
LAS LLAVES ................................... 10
DISPOSITIVO DE ARRANQUE ........ 11
EL SISTEMA FIAT CODE ................. 12
PUERTAS........................................ 13
ASIENTOS ...................................... 14
REPOSACABEZAS ......................... 16
VOLANTE........................................ 17
ESPEJOS RETROVISORES ............ 18
LUCES EXTERIORES ...................... 19
LUCES INTERIORES ....................... 21
LIMPIEZA DE LOS CRISTALES ....... 22
CLIMATIZACIÓN ............................. 25
ELEVALUNAS ................................. 29
TECHO ........................................... 30
CAPOTA ......................................... 31
MALETERO..................................... 35
CAPÓ ............................................. 37
EQUIPAMIENTO CON SISTEMA DE
GLP ................................................ 38
7

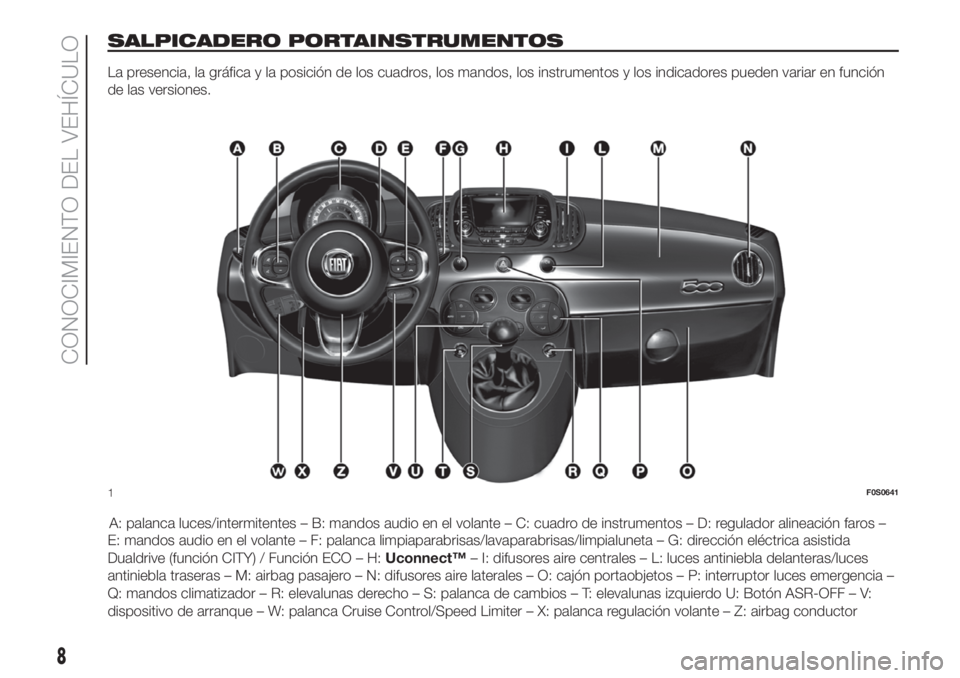

SALPICADERO PORTAINSTRUMENTOS
La presencia, la gráfica y la posición de los cuadros, los mandos, los instrumentos y los indicadores pueden variar en función
de las versiones.
A: palanca luces/intermitentes – B: mandos audio en el volante – C: cuadro de instrumentos – D: regulador alineación faros –
E: mandos audio en el volante – F: palanca limpiaparabrisas/lavaparabrisas/limpialuneta – G: dirección eléctrica asistida
Dualdrive (función CITY) / Función ECO – H:Uconnect™– I: difusores aire centrales – L: luces antiniebla delanteras/luces
antiniebla traseras – M: airbag pasajero – N: difusores aire laterales – O: cajón portaobjetos – P: interruptor luces emergencia –
Q: mandos climatizador – R: elevalunas derecho – S: palanca de cambios – T: elevalunas izquierdo U: Botón ASR-OFF – V:
dispositivo de arranque – W: palanca Cruise Control/Speed Limiter – X: palanca regulación volante – Z: airbag conductor
1F0S0641
8
CONOCIMIENTO DEL VEHÍCULO

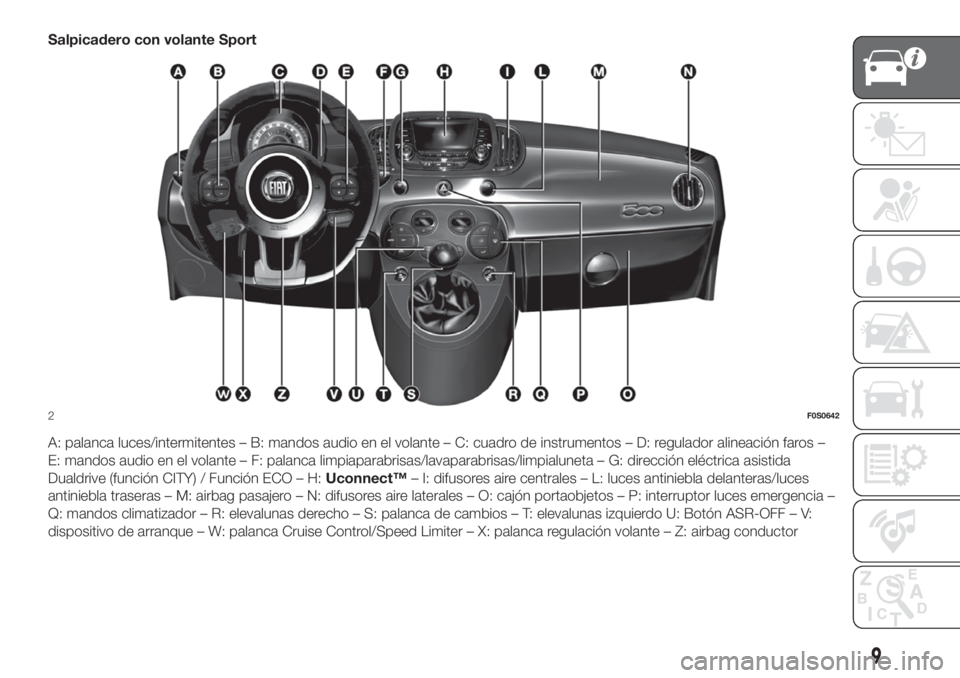

Salpicadero con volante Sport
A: palanca luces/intermitentes – B: mandos audio en el volante – C: cuadro de instrumentos – D: regulador alineación faros –
E: mandos audio en el volante – F: palanca limpiaparabrisas/lavaparabrisas/limpialuneta – G: dirección eléctrica asistida
Dualdrive (función CITY) / Función ECO – H:Uconnect™– I: difusores aire centrales – L: luces antiniebla delanteras/luces
antiniebla traseras – M: airbag pasajero – N: difusores aire laterales – O: cajón portaobjetos – P: interruptor luces emergencia –
Q: mandos climatizador – R: elevalunas derecho – S: palanca de cambios – T: elevalunas izquierdo U: Botón ASR-OFF – V:
dispositivo de arranque – W: palanca Cruise Control/Speed Limiter – X: palanca regulación volante – Z: airbag conductor
2F0S0642
9

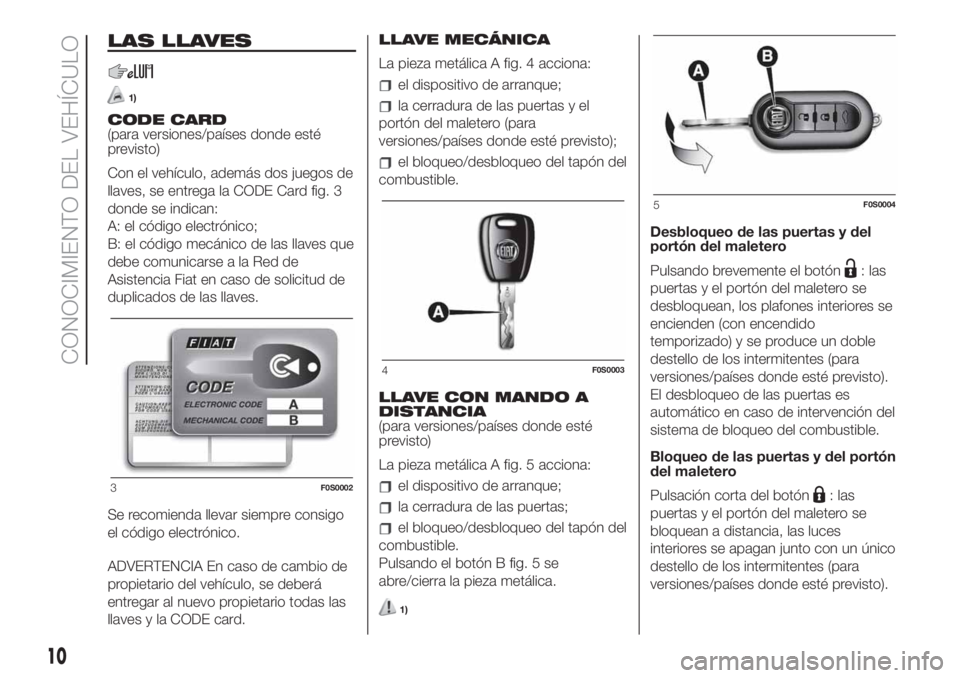

LAS LLAVES
1)
CODE CARD
(para versiones/países donde esté
previsto)
Con el vehículo, además dos juegos de
llaves, se entrega la CODE Card fig. 3
donde se indican:
A: el código electrónico;
B: el código mecánico de las llaves que
debe comunicarse a la Red de
Asistencia Fiat en caso de solicitud de
duplicados de las llaves.
Se recomienda llevar siempre consigo
el código electrónico.
ADVERTENCIA En caso de cambio de
propietario del vehículo, se deberá
entregar al nuevo propietario todas las
llaves y la CODE card.LLAVE MECÁNICA
La pieza metálica A fig. 4 acciona:
el dispositivo de arranque;
la cerradura de las puertas y el
portón del maletero (para
versiones/países donde esté previsto);
el bloqueo/desbloqueo del tapón del
combustible.
LLAVE CON MANDO A
DISTANCIA
(para versiones/países donde esté
previsto)
La pieza metálica A fig. 5 acciona:
el dispositivo de arranque;
la cerradura de las puertas;
el bloqueo/desbloqueo del tapón del
combustible.
Pulsando el botón B fig. 5 se
abre/cierra la pieza metálica.
1)
Desbloqueo de las puertas y del
portón del maletero
Pulsando brevemente el botón
: las
puertas y el portón del maletero se
desbloquean, los plafones interiores se
encienden (con encendido
temporizado) y se produce un doble
destello de los intermitentes (para
versiones/países donde esté previsto).
El desbloqueo de las puertas es
automático en caso de intervención del
sistema de bloqueo del combustible.
Bloqueo de las puertas y del portón
del maletero
Pulsación corta del botón
: las
puertas y el portón del maletero se
bloquean a distancia, las luces
interiores se apagan junto con un único
destello de los intermitentes (para
versiones/países donde esté previsto).3F0S0002
4F0S0003
5F0S0004
10
CONOCIMIENTO DEL VEHÍCULO

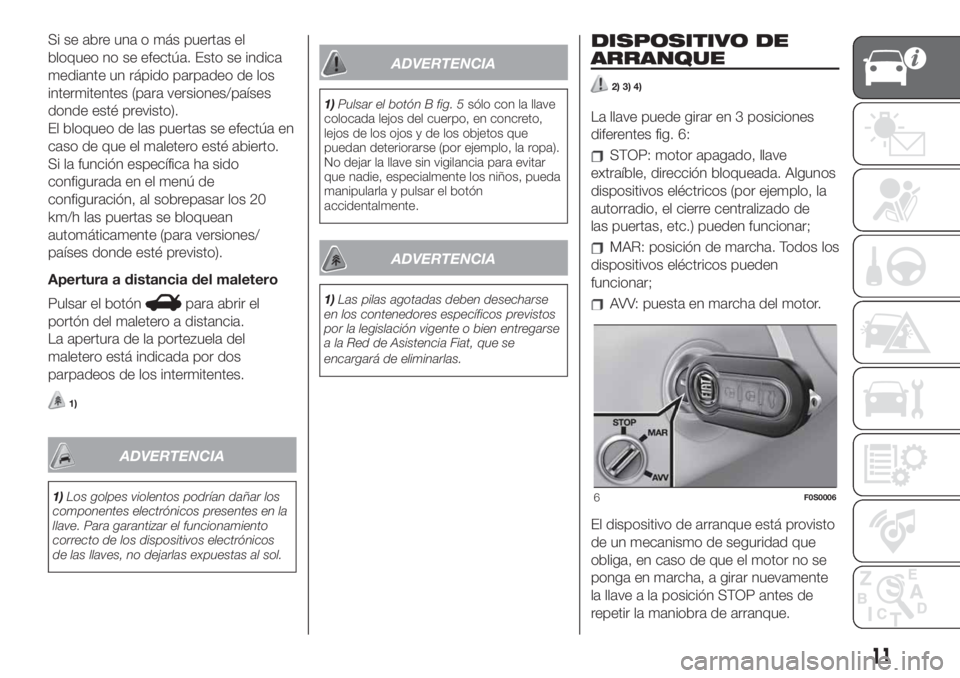

Si se abre una o más puertas el
bloqueo no se efectúa. Esto se indica
mediante un rápido parpadeo de los
intermitentes (para versiones/países
donde esté previsto).
El bloqueo de las puertas se efectúa en
caso de que el maletero esté abierto.
Si la función específica ha sido
configurada en el menú de
configuración, al sobrepasar los 20
km/h las puertas se bloquean
automáticamente (para versiones/
países donde esté previsto).
Apertura a distancia del maletero
Pulsar el botón
para abrir el
portón del maletero a distancia.
La apertura de la portezuela del
maletero está indicada por dos
parpadeos de los intermitentes.
1)
ADVERTENCIA
1)Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
de las llaves, no dejarlas expuestas al sol.
ADVERTENCIA
1)Pulsar el botón B fig. 5sólo con la llave
colocada lejos del cuerpo, en concreto,
lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa).
No dejar la llave sin vigilancia para evitar
que nadie, especialmente los niños, pueda
manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1)Las pilas agotadas deben desecharse
en los contenedores específicos previstos
por la legislación vigente o bien entregarse
a la Red de Asistencia Fiat, que se
encargará de eliminarlas.
DISPOSITIVO DE
ARRANQUE
2) 3) 4)
La llave puede girar en 3 posiciones
diferentes fig. 6:
STOP: motor apagado, llave
extraíble, dirección bloqueada. Algunos
dispositivos eléctricos (por ejemplo, la
autorradio, el cierre centralizado de
las puertas, etc.) pueden funcionar;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar;
AVV: puesta en marcha del motor.
El dispositivo de arranque está provisto
de un mecanismo de seguridad que
obliga, en caso de que el motor no se
ponga en marcha, a girar nuevamente
la llave a la posición STOP antes de
repetir la maniobra de arranque.
6F0S0006
11

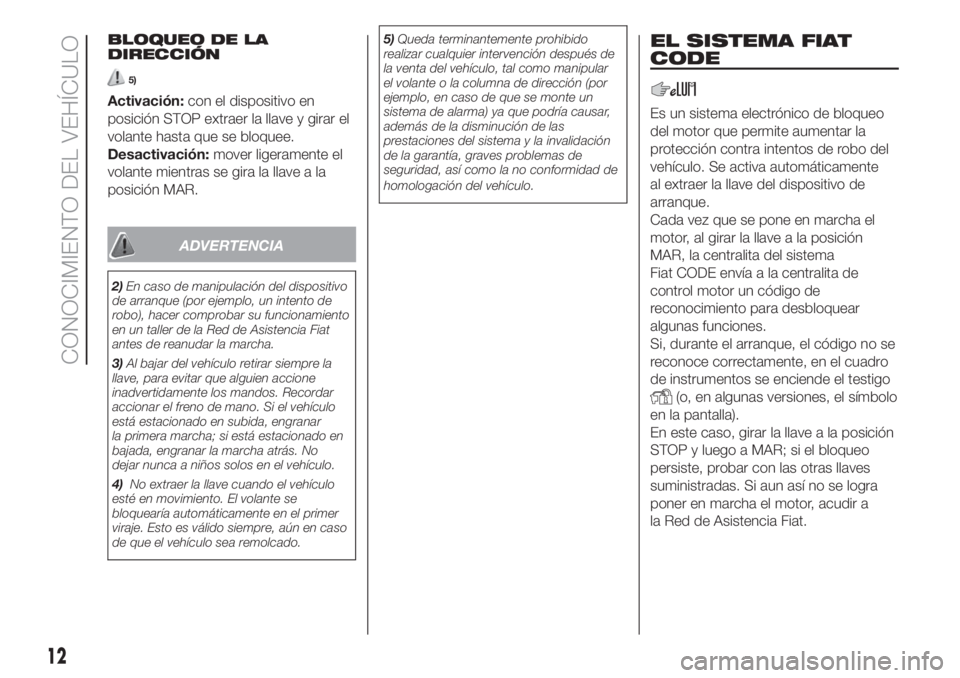

BLOQUEO DE LA
DIRECCIÓN
5)
Activación:con el dispositivo en
posición STOP extraer la llave y girar el
volante hasta que se bloquee.
Desactivación:mover ligeramente el
volante mientras se gira la llave a la
posición MAR.
ADVERTENCIA
2)En caso de manipulación del dispositivo
de arranque (por ejemplo, un intento de
robo), hacer comprobar su funcionamiento
en un taller de la Red de Asistencia Fiat
antes de reanudar la marcha.
3)Al bajar del vehículo retirar siempre la
llave, para evitar que alguien accione
inadvertidamente los mandos. Recordar
accionar el freno de mano. Si el vehículo
está estacionado en subida, engranar
la primera marcha; si está estacionado en
bajada, engranar la marcha atrás. No
dejar nunca a niños solos en el vehículo.
4)No extraer la llave cuando el vehículo
esté en movimiento. El volante se
bloquearía automáticamente en el primer
viraje. Esto es válido siempre, aún en caso
de que el vehículo sea remolcado.5)Queda terminantemente prohibido
realizar cualquier intervención después de
la venta del vehículo, tal como manipular
el volante o la columna de dirección (por
ejemplo, en caso de que se monte un
sistema de alarma) ya que podría causar,
además de la disminución de las
prestaciones del sistema y la invalidación
de la garantía, graves problemas de
seguridad, así como la no conformidad de
homologación del vehículo.
EL SISTEMA FIAT
CODE
Es un sistema electrónico de bloqueo
del motor que permite aumentar la
protección contra intentos de robo del
vehículo. Se activa automáticamente
al extraer la llave del dispositivo de
arranque.
Cada vez que se pone en marcha el
motor, al girar la llave a la posición
MAR, la centralita del sistema
Fiat CODE envía a la centralita de
control motor un código de
reconocimiento para desbloquear
algunas funciones.
Si, durante el arranque, el código no se
reconoce correctamente, en el cuadro
de instrumentos se enciende el testigo
(o, en algunas versiones, el símbolo
en la pantalla).
En este caso, girar la llave a la posición
STOP y luego a MAR; si el bloqueo
persiste, probar con las otras llaves
suministradas. Si aun así no se logra
poner en marcha el motor, acudir a
la Red de Asistencia Fiat.
12
CONOCIMIENTO DEL VEHÍCULO

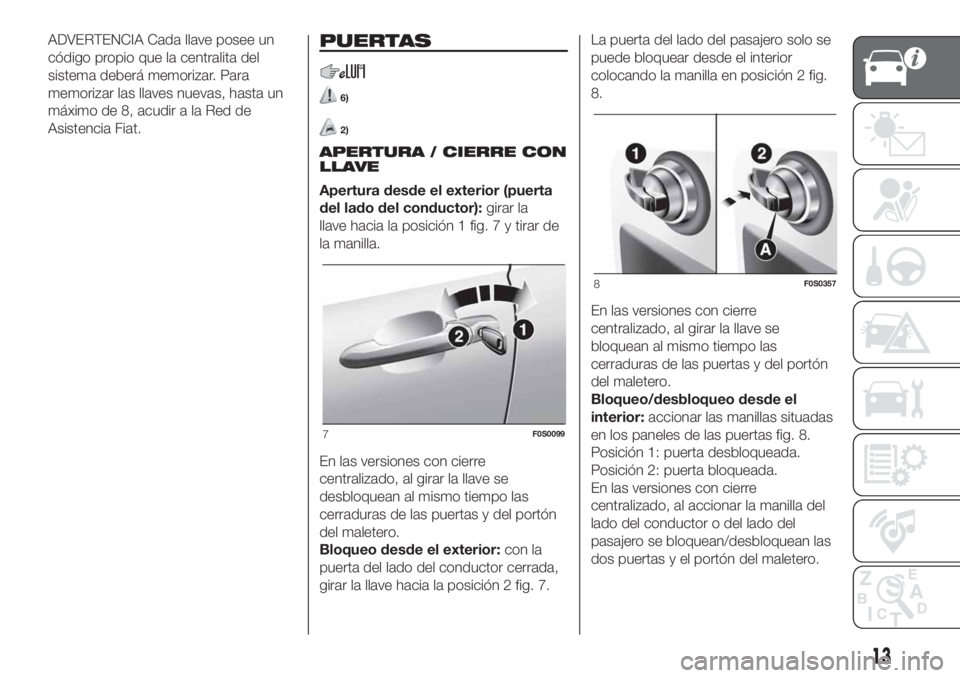

ADVERTENCIA Cada llave posee un
código propio que la centralita del
sistema deberá memorizar. Para
memorizar las llaves nuevas, hasta un
máximo de 8, acudir a la Red de
Asistencia Fiat.PUERTAS
6)
2)
APERTURA / CIERRE CON
LLAVE
Apertura desde el exterior (puerta
del lado del conductor):girar la
llave hacia la posición 1 fig. 7 y tirar de
la manilla.
En las versiones con cierre
centralizado, al girar la llave se
desbloquean al mismo tiempo las
cerraduras de las puertas y del portón
del maletero.
Bloqueo desde el exterior:con la
puerta del lado del conductor cerrada,
girar la llave hacia la posición 2 fig. 7.La puerta del lado del pasajero solo se
puede bloquear desde el interior
colocando la manilla en posición 2 fig.
8.
En las versiones con cierre
centralizado, al girar la llave se
bloquean al mismo tiempo las
cerraduras de las puertas y del portón
del maletero.
Bloqueo/desbloqueo desde el
interior:accionar las manillas situadas
en los paneles de las puertas fig. 8.
Posición 1: puerta desbloqueada.
Posición 2: puerta bloqueada.
En las versiones con cierre
centralizado, al accionar la manilla del
lado del conductor o del lado del
pasajero se bloquean/desbloquean las
dos puertas y el portón del maletero.
7F0S0099
8F0S0357
13

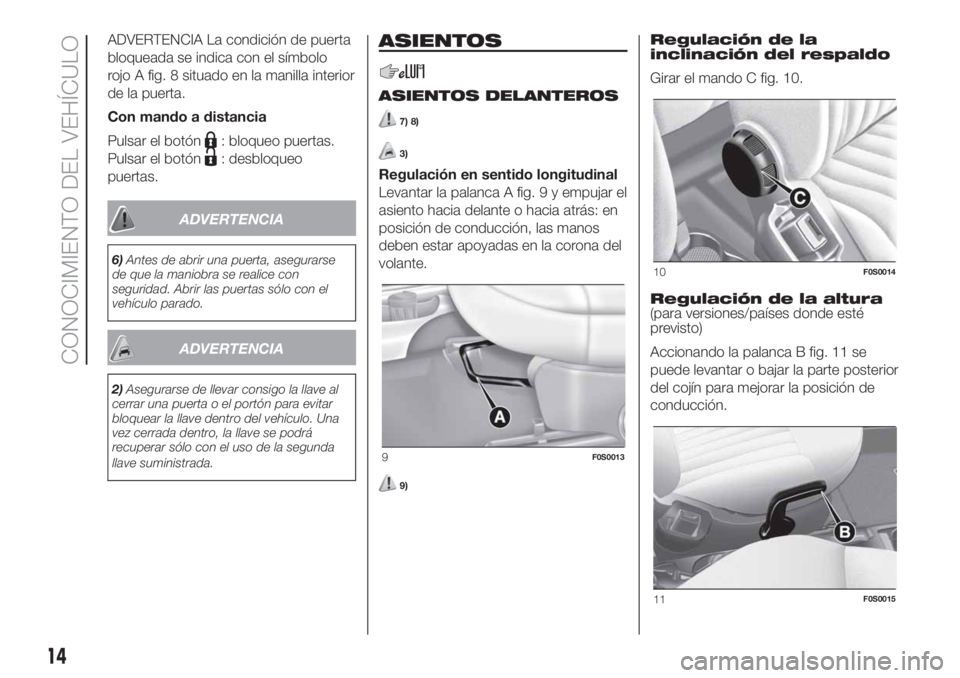

ADVERTENCIA La condición de puerta
bloqueada se indica con el símbolo
rojo A fig. 8 situado en la manilla interior
de la puerta.
Con mando a distancia
Pulsar el botón
: bloqueo puertas.
Pulsar el botón
: desbloqueo
puertas.
ADVERTENCIA
6)Antes de abrir una puerta, asegurarse
de que la maniobra se realice con
seguridad. Abrir las puertas sólo con el
vehículo parado.
ADVERTENCIA
2)Asegurarse de llevar consigo la llave al
cerrar una puerta o el portón para evitar
bloquear la llave dentro del vehículo. Una
vez cerrada dentro, la llave se podrá
recuperar sólo con el uso de la segunda
llave suministrada.
ASIENTOS
ASIENTOS DELANTEROS
7) 8)
3)
Regulación en sentido longitudinal
Levantar la palanca A fig. 9 y empujar el
asiento hacia delante o hacia atrás: en
posición de conducción, las manos
deben estar apoyadas en la corona del
volante.
9)
Regulación de la
inclinación del respaldo
Girar el mando C fig. 10.
Regulación de la altura
(para versiones/países donde esté
previsto)
Accionando la palanca B fig. 11 se
puede levantar o bajar la parte posterior
del cojín para mejorar la posición de
conducción.
9F0S0013
10F0S0014
11F0S0015
14
CONOCIMIENTO DEL VEHÍCULO
