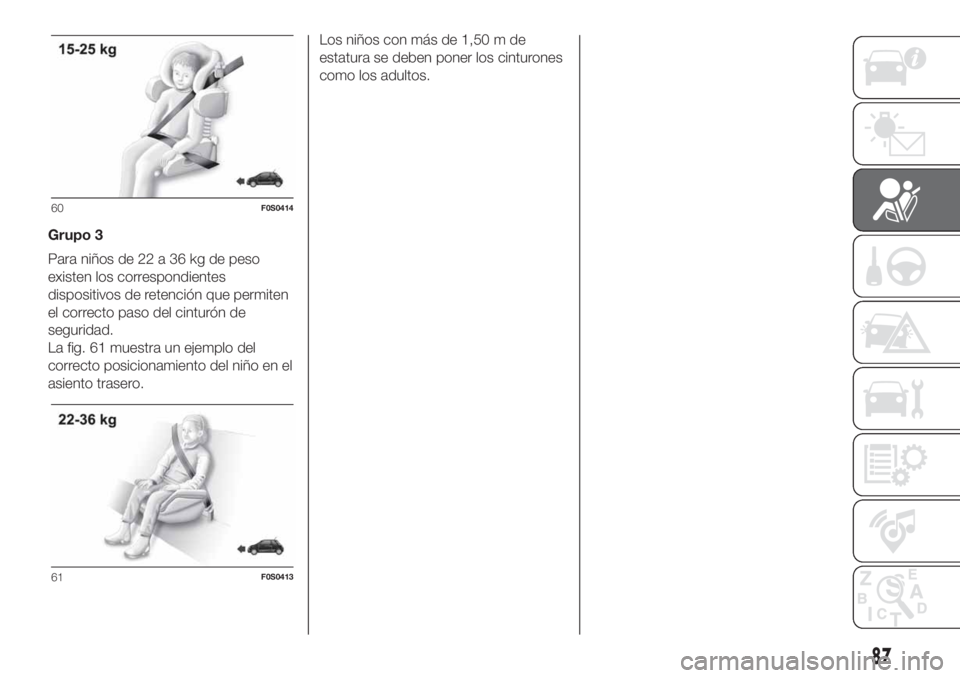

Grupo 3
Para niños de 22 a 36 kg de peso
existen los correspondientes
dispositivos de retención que permiten
el correcto paso del cinturón de
seguridad.
La fig. 61 muestra un ejemplo del
correcto posicionamiento del niño en el
asiento trasero.Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
60F0S0414
61F0S0413
87

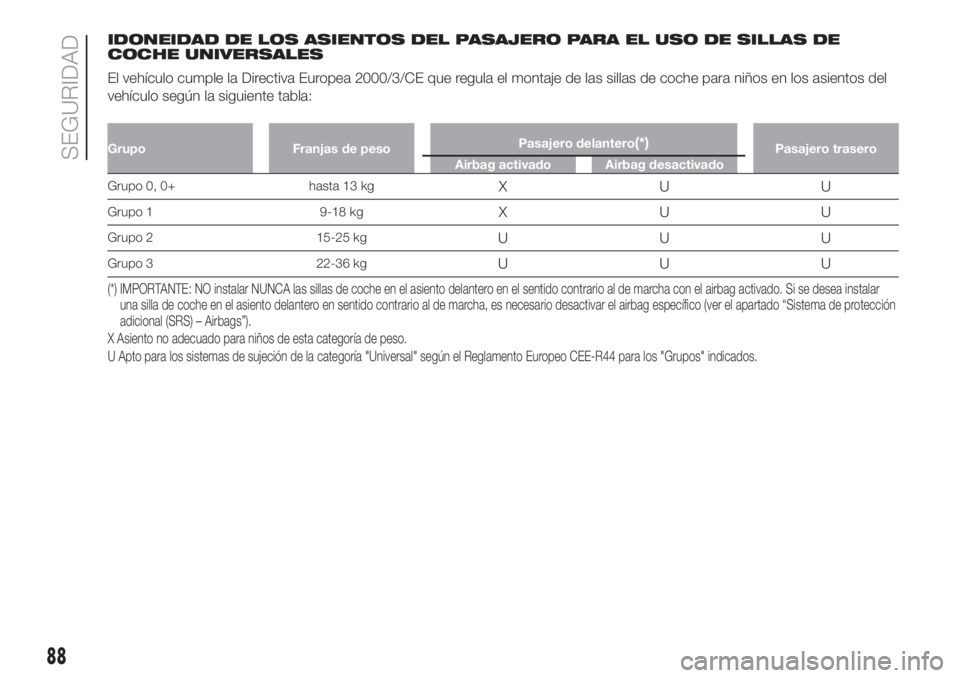

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLAS DE
COCHE UNIVERSALES
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillas de coche para niños en los asientos del
vehículo según la siguiente tabla:
Grupo Franjas de pesoPasajero delantero(*)Pasajero trasero
Airbag activado Airbag desactivado
Grupo 0, 0+ hasta 13 kgXUU
Grupo 1 9-18 kgXUU
Grupo 2 15-25 kgUUU
Grupo 3 22-36 kgUUU
(*) IMPORTANTE: NO instalar NUNCA las sillas de coche en el asiento delantero en el sentido contrario al de marcha con el airbag activado. Si se desea instalar
una silla de coche en el asiento delantero en sentido contrario al de marcha, es necesario desactivar el airbag específico (ver el apartado “Sistema deprotección
adicional (SRS) – Airbags”).
X Asiento no adecuado para niños de esta categoría de peso.
U Apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo CEE-R44 para los "Grupos" indicados.
88
SEGURIDAD

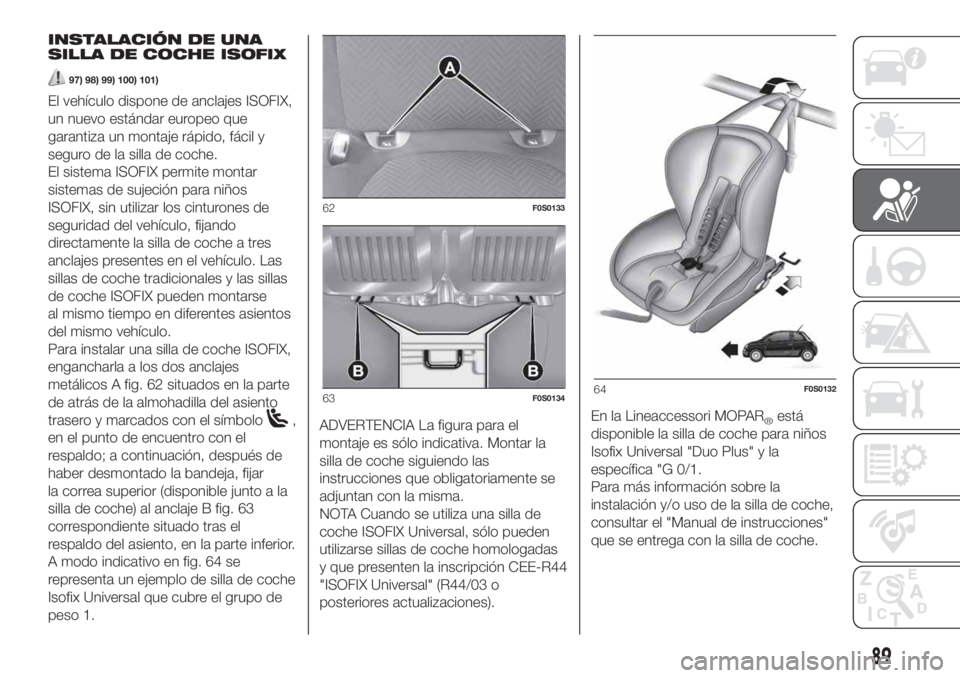

INSTALACIÓN DE UNA
SILLA DE COCHE ISOFIX
97) 98) 99) 100) 101)
El vehículo dispone de anclajes ISOFIX,
un nuevo estándar europeo que
garantiza un montaje rápido, fácil y
seguro de la silla de coche.
El sistema ISOFIX permite montar
sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la silla de coche a tres
anclajes presentes en el vehículo. Las
sillas de coche tradicionales y las sillas
de coche ISOFIX pueden montarse
al mismo tiempo en diferentes asientos
del mismo vehículo.
Para instalar una silla de coche ISOFIX,
engancharla a los dos anclajes
metálicos A fig. 62 situados en la parte
de atrás de la almohadilla del asiento
trasero y marcados con el símbolo
,
en el punto de encuentro con el
respaldo; a continuación, después de
haber desmontado la bandeja, fijar
la correa superior (disponible junto a la
silla de coche) al anclaje B fig. 63
correspondiente situado tras el
respaldo del asiento, en la parte inferior.
A modo indicativo en fig. 64 se
representa un ejemplo de silla de coche
Isofix Universal que cubre el grupo de
peso 1.ADVERTENCIA La figura para el
montaje es sólo indicativa. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.
NOTA Cuando se utiliza una silla de
coche ISOFIX Universal, sólo pueden
utilizarse sillas de coche homologadas
y que presenten la inscripción CEE-R44
"ISOFIX Universal" (R44/03 o
posteriores actualizaciones).En la Lineaccessori MOPAR®está
disponible la silla de coche para niños
Isofix Universal "Duo Plus" y la
específica "G 0/1.
Para más información sobre la
instalación y/o uso de la silla de coche,
consultar el "Manual de instrucciones"
que se entrega con la silla de coche.
62F0S0133
63F0S013464F0S0132
89

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLAS DE
COCHE ISOFIX PARA NIÑOS
En conformidad con la legislación europea CEE 16, la siguiente tabla muestra la posibilidad de montar las sillas de coche Isofix
en los asientos equipados con enganches específicos.
Grupo de peso Orientación silla de coche Clase de talla Isofix Posición Isofix lateral trasera
Grupo 0 hasta 10 kg Sentido contrario al de la marcha EX
Grupo 0+ hasta 13 kgSentido contrario al de la marcha E
X
Sentido contrario al de la marcha DX
Sentido contrario al de la marcha CX
Grupo 1 desde 9 hasta 18 kgSentido contrario al de la marcha D
X
Sentido contrario al de la marcha CX
Sentido de marcha BIUF
Sentido de marcha B1IUF
Sentido de marcha AIUF (*)
X: Posición Isofix no apta para los sistemas de sujeción Isofix para niños en este grupo de peso y/o en esta clase de tallas.
IUF: Apta para sistemas de sujeción Isofix para niños de la categoría universal, orientados en el sentido de la marcha y homologados para el uso en el grupo de
peso.
(*)Esta Posición Isofix no es apta para los sistemas de sujeción Isofix para niños en este grupo de peso y/o en esta clase de tallas.
Los otros grupos de peso están cubiertos por sillas de coche ISOFIX específicas que sólo pueden utilizarse si han sido
específicamente probadas para este vehículo (ver la lista de vehículos que se suministra con la silla de coche).
90
SEGURIDAD

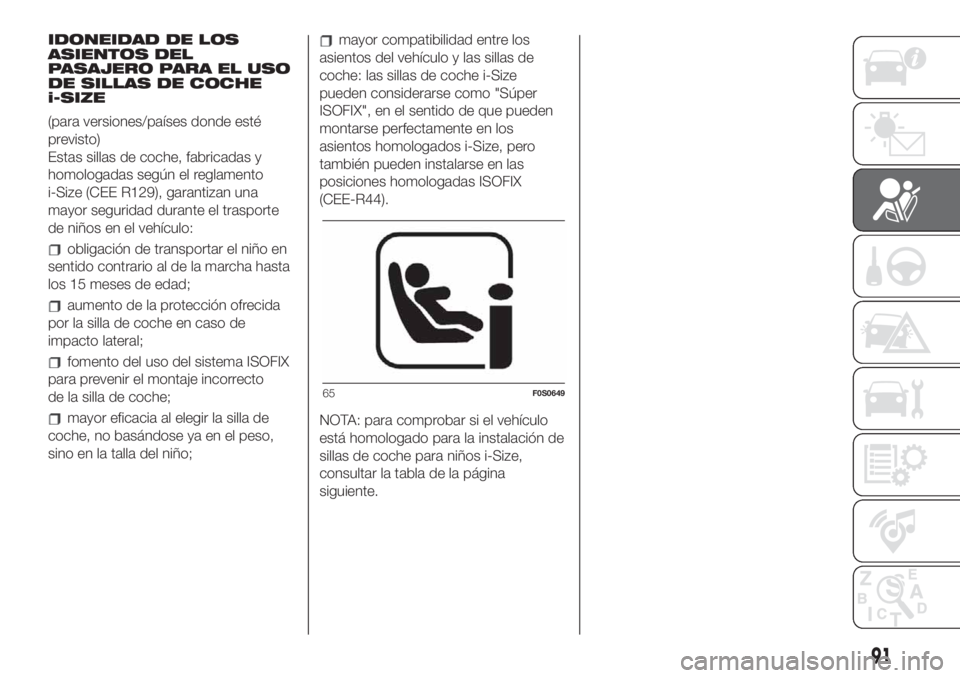

IDONEIDAD DE LOS
ASIENTOS DEL
PASAJERO PARA EL USO
DE SILLAS DE COCHE
i-SIZE
(para versiones/países donde esté
previsto)
Estas sillas de coche, fabricadas y
homologadas según el reglamento
i-Size (CEE R129), garantizan una
mayor seguridad durante el trasporte
de niños en el vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida
por la silla de coche en caso de
impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto
de la silla de coche;
mayor eficacia al elegir la silla de
coche, no basándose ya en el peso,
sino en la talla del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillas de
coche: las sillas de coche i-Size
pueden considerarse como "Súper
ISOFIX", en el sentido de que pueden
montarse perfectamente en los
asientos homologados i-Size, pero
también pueden instalarse en las
posiciones homologadas ISOFIX
(CEE-R44).
NOTA: para comprobar si el vehículo
está homologado para la instalación de
sillas de coche para niños i-Size,
consultar la tabla de la página
siguiente.
65F0S0649
91

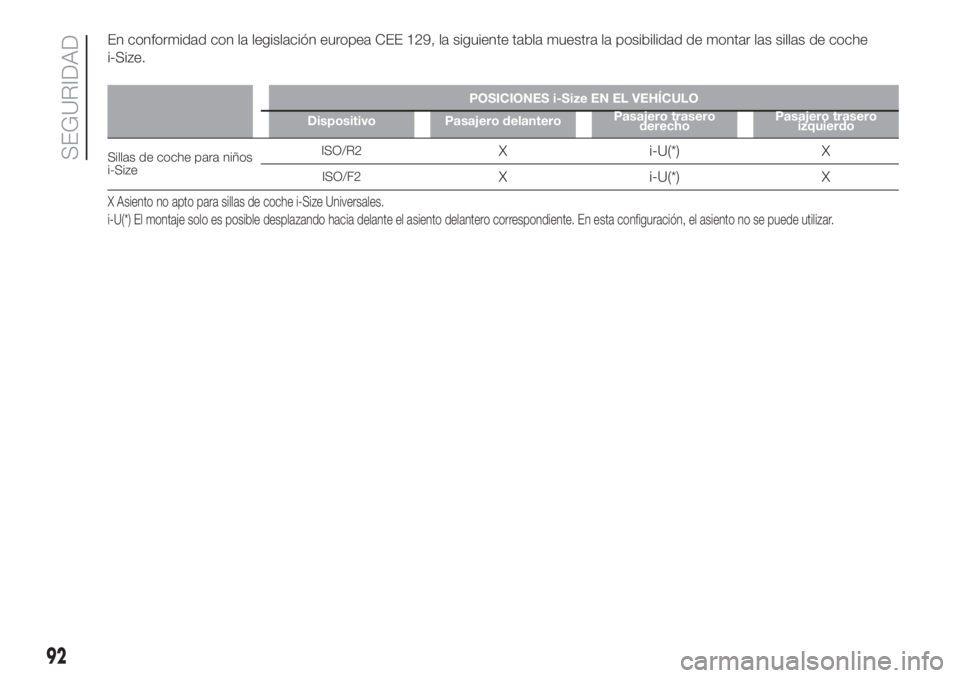

En conformidad con la legislación europea CEE 129, la siguiente tabla muestra la posibilidad de montar las sillas de coche
i-Size.
POSICIONES i-Size EN EL VEHÍCULO
Dispositivo Pasajero delanteroPasajero trasero
derechoPasajero trasero
izquierdo
Sillas de coche para niños
i-SizeISO/R2X i-U(*) X
ISO/F2X i-U(*) X
X Asiento no apto para sillas de coche i-Size Universales.
i-U(*) El montaje solo es posible desplazando hacia delante el asiento delantero correspondiente. En esta configuración, el asiento no se puede utilizar.
92
SEGURIDAD

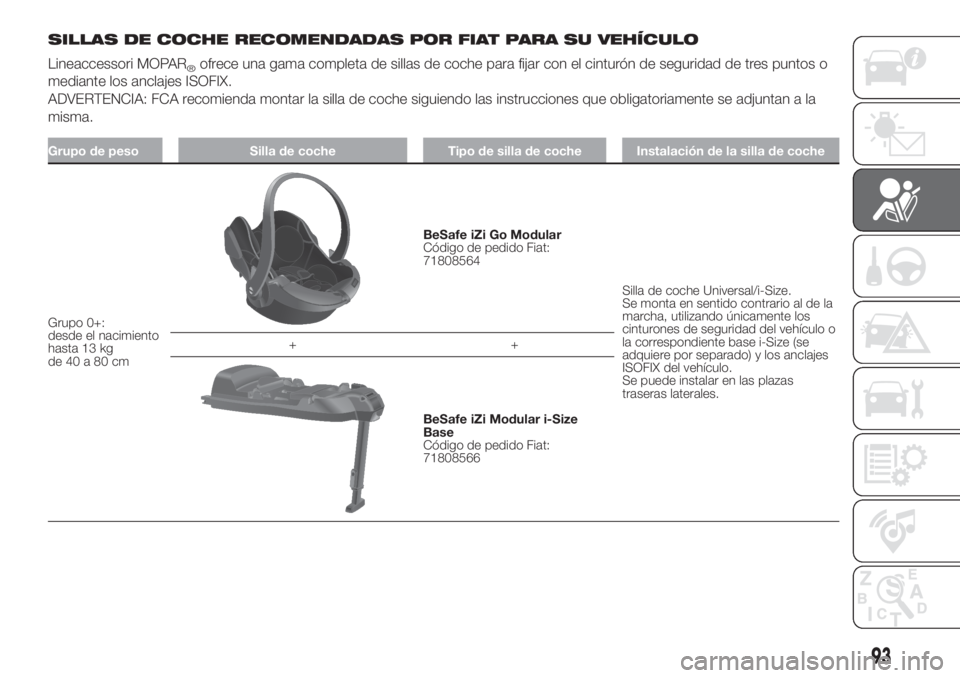

SILLAS DE COCHE RECOMENDADAS POR FIAT PARA SU VEHÍCULO
Lineaccessori MOPAR
®ofrece una gama completa de sillas de coche para fijar con el cinturón de seguridad de tres puntos o
mediante los anclajes ISOFIX.
ADVERTENCIA: FCA recomienda montar la silla de coche siguiendo las instrucciones que obligatoriamente se adjuntan a la
misma.
Grupo de peso Silla de coche Tipo de silla de coche Instalación de la silla de coche
Grupo 0+:
desde el nacimiento
hasta 13 kg
de40a80cm
BeSafe iZi Go Modular
Código de pedido Fiat:
71808564
Silla de coche Universal/i-Size.
Se monta en sentido contrario al de la
marcha, utilizando únicamente los
cinturones de seguridad del vehículo o
la correspondiente base i-Size (se
adquiere por separado) y los anclajes
ISOFIX del vehículo.
Se puede instalar en las plazas
traseras laterales. ++
BeSafe iZi Modular i-Size
Base
Código de pedido Fiat:
71808566
93

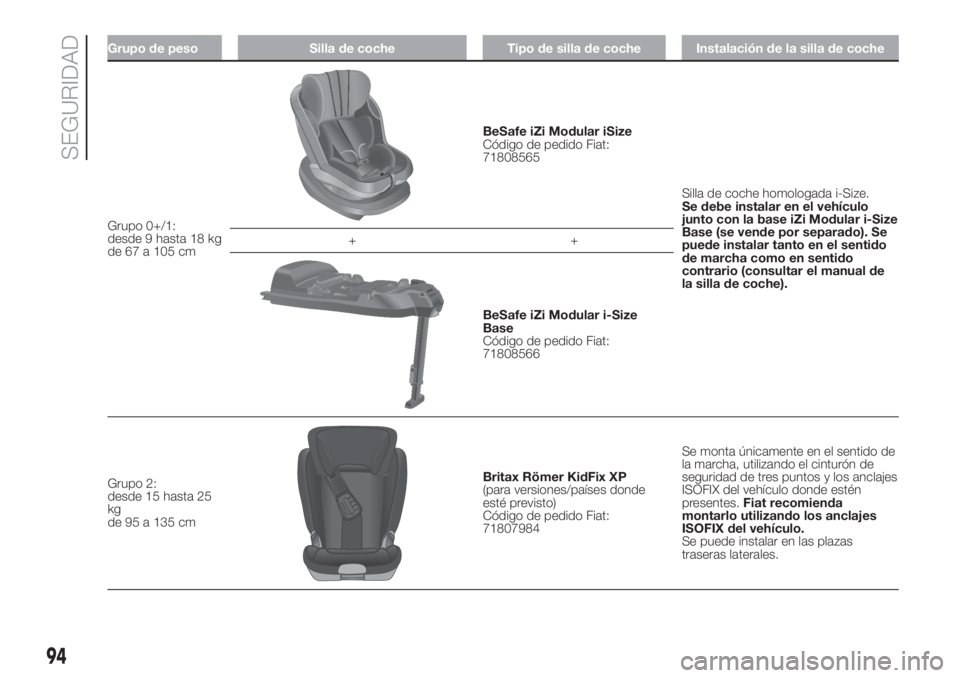

Grupo de peso Silla de coche Tipo de silla de coche Instalación de la silla de coche
Grupo 0+/1:
desde 9 hasta 18 kg
de 67 a 105 cm
BeSafe iZi Modular iSize
Código de pedido Fiat:
71808565
Silla de coche homologada i-Size.
Se debe instalar en el vehículo
junto con la base iZi Modular i-Size
Base (se vende por separado). Se
puede instalar tanto en el sentido
de marcha como en sentido
contrario (consultar el manual de
la silla de coche). ++
BeSafe iZi Modular i-Size
Base
Código de pedido Fiat:
71808566
Grupo 2:
desde 15 hasta 25
kg
de 95 a 135 cm
Britax Römer KidFix XP
(para versiones/países donde
esté previsto)
Código de pedido Fiat:
71807984Se monta únicamente en el sentido de
la marcha, utilizando el cinturón de
seguridad de tres puntos y los anclajes
ISOFIX del vehículo donde estén
presentes.Fiat recomienda
montarlo utilizando los anclajes
ISOFIX del vehículo.
Se puede instalar en las plazas
traseras laterales.
94
