2020 FIAT 500 Manual de Empleo y Cuidado (in Spanish)

Testigo Qué significa
rojoAVERÍA CAMBIO "DUALOGIC"
Al girar la llave de contacto a la posición MAR, el testigo se enciende pero debe apagarse transcurridos
unos segundos.
El testigo se enciende con luz intermitente, junto con un mensaje específico en la pantalla y una señal
acústica, cuando se observa una avería en el cambio.31)
55

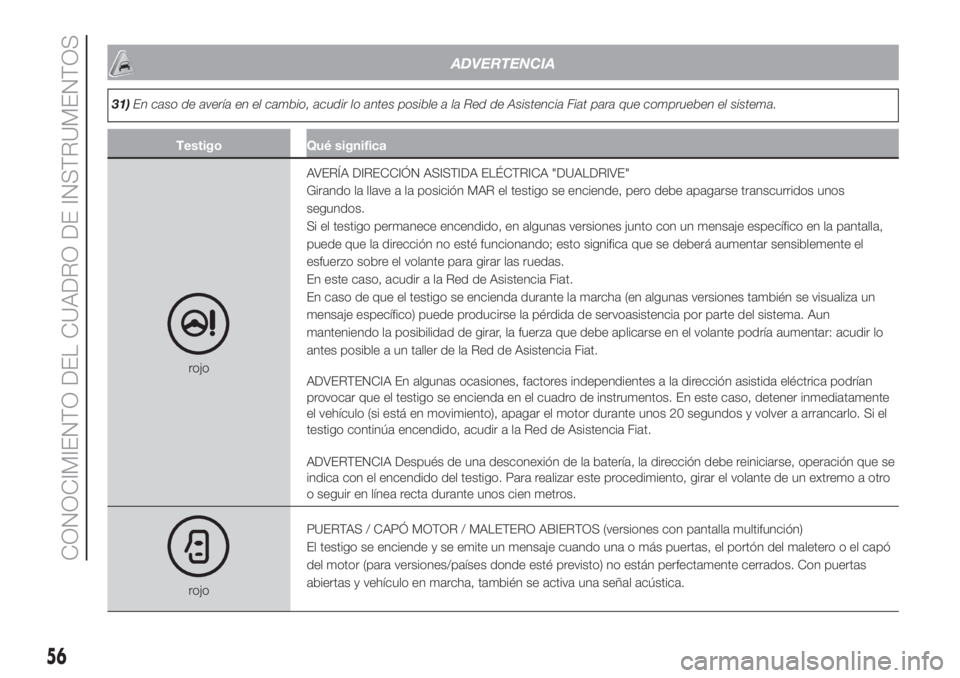

ADVERTENCIA
31)En caso de avería en el cambio, acudir lo antes posible a la Red de Asistencia Fiat para que comprueben el sistema.
Testigo Qué significa
rojoAVERÍA DIRECCIÓN ASISTIDA ELÉCTRICA "DUALDRIVE"
Girando la llave a la posición MAR el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Si el testigo permanece encendido, en algunas versiones junto con un mensaje específico en la pantalla,
puede que la dirección no esté funcionando; esto significa que se deberá aumentar sensiblemente el
esfuerzo sobre el volante para girar las ruedas.
En este caso, acudir a la Red de Asistencia Fiat.
En caso de que el testigo se encienda durante la marcha (en algunas versiones también se visualiza un
mensaje específico) puede producirse la pérdida de servoasistencia por parte del sistema. Aun
manteniendo la posibilidad de girar, la fuerza que debe aplicarse en el volante podría aumentar: acudir lo
antes posible a un taller de la Red de Asistencia Fiat.
ADVERTENCIA En algunas ocasiones, factores independientes a la dirección asistida eléctrica podrían
provocar que el testigo se encienda en el cuadro de instrumentos. En este caso, detener inmediatamente
el vehículo (si está en movimiento), apagar el motor durante unos 20 segundos y volver a arrancarlo. Si el
testigo continúa encendido, acudir a la Red de Asistencia Fiat.
ADVERTENCIA Después de una desconexión de la batería, la dirección debe reiniciarse, operación que se
indica con el encendido del testigo. Para realizar este procedimiento, girar el volante de un extremo a otro
o seguir en línea recta durante unos cien metros.
rojoPUERTAS / CAPÓ MOTOR / MALETERO ABIERTOS (versiones con pantalla multifunción)
El testigo se enciende y se emite un mensaje cuando una o más puertas, el portón del maletero o el capó
del motor (para versiones/países donde esté previsto) no están perfectamente cerrados. Con puertas
abiertas y vehículo en marcha, también se activa una señal acústica.
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

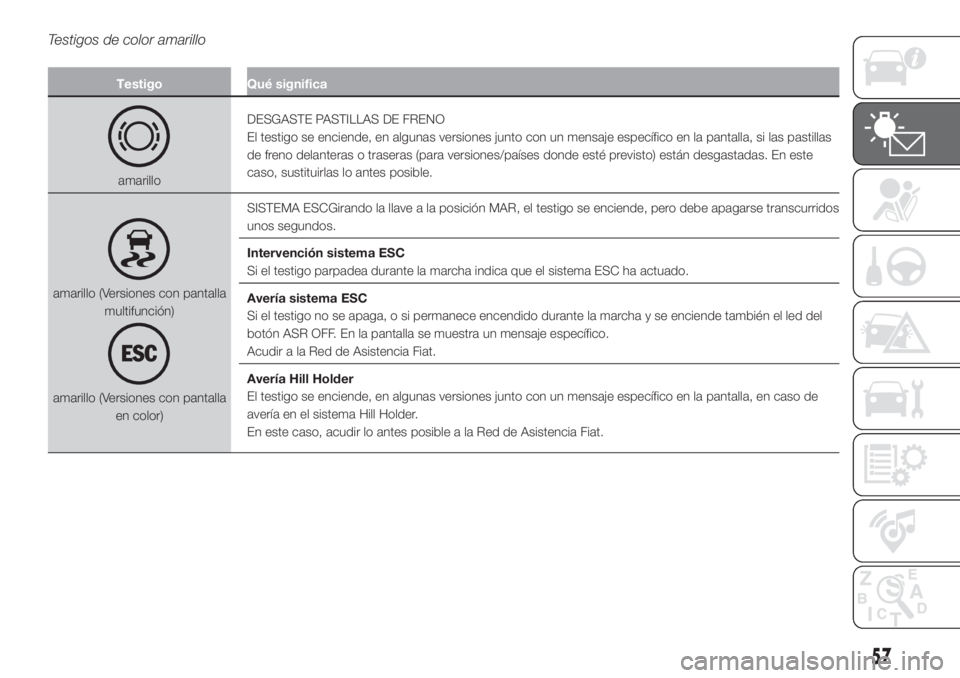

Testigos de color amarillo
Testigo Qué significa
amarilloDESGASTE PASTILLAS DE FRENO
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, si las pastillas
de freno delanteras o traseras (para versiones/países donde esté previsto) están desgastadas. En este
caso, sustituirlas lo antes posible.
amarillo (Versiones con pantalla
multifunción)
amarillo (Versiones con pantalla
en color)SISTEMA ESCGirando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos
unos segundos.
Intervención sistema ESC
Si el testigo parpadea durante la marcha indica que el sistema ESC ha actuado.
Avería sistema ESC
Si el testigo no se apaga, o si permanece encendido durante la marcha y se enciende también el led del
botón ASR OFF. En la pantalla se muestra un mensaje específico.
Acudir a la Red de Asistencia Fiat.
Avería Hill Holder
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, en caso de
avería en el sistema Hill Holder.
En este caso, acudir lo antes posible a la Red de Asistencia Fiat.
57

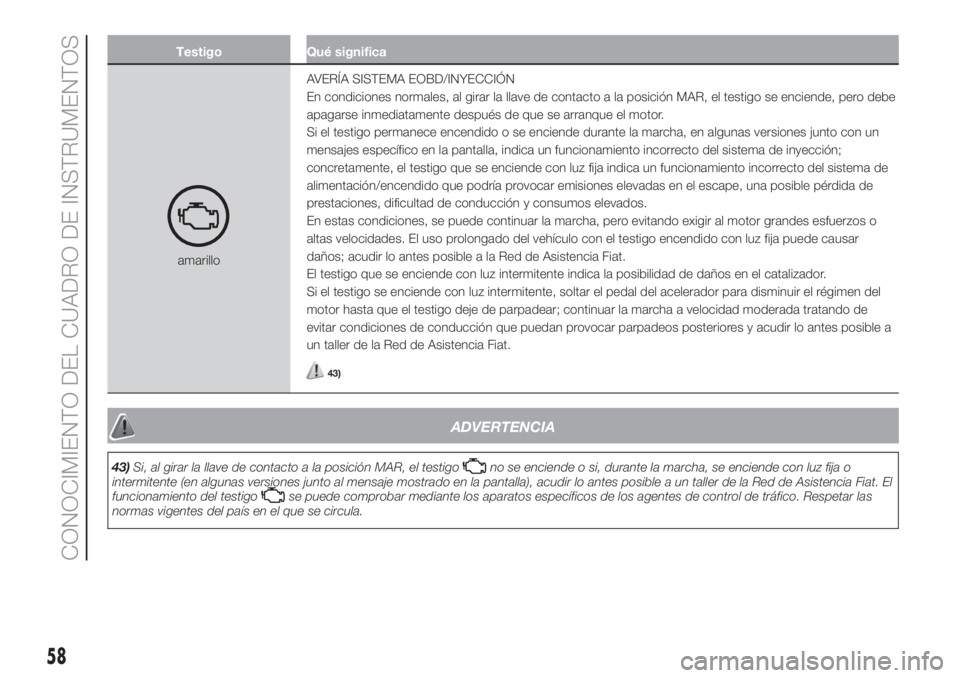

Testigo Qué significa
amarilloAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al girar la llave de contacto a la posición MAR, el testigo se enciende, pero debe
apagarse inmediatamente después de que se arranque el motor.
Si el testigo permanece encendido o se enciende durante la marcha, en algunas versiones junto con un
mensajes específico en la pantalla, indica un funcionamiento incorrecto del sistema de inyección;
concretamente, el testigo que se enciende con luz fija indica un funcionamiento incorrecto del sistema de
alimentación/encendido que podría provocar emisiones elevadas en el escape, una posible pérdida de
prestaciones, dificultad de conducción y consumos elevados.
En estas condiciones, se puede continuar la marcha, pero evitando exigir al motor grandes esfuerzos o
altas velocidades. El uso prolongado del vehículo con el testigo encendido con luz fija puede causar
daños; acudir lo antes posible a la Red de Asistencia Fiat.
El testigo que se enciende con luz intermitente indica la posibilidad de daños en el catalizador.
Si el testigo se enciende con luz intermitente, soltar el pedal del acelerador para disminuir el régimen del
motor hasta que el testigo deje de parpadear; continuar la marcha a velocidad moderada tratando de
evitar condiciones de conducción que puedan provocar parpadeos posteriores y acudir lo antes posible a
un taller de la Red de Asistencia Fiat.
43)
ADVERTENCIA
43)Si, al girar la llave de contacto a la posición MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o
intermitente (en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia Fiat. El
funcionamiento del testigo
se puede comprobar mediante los aparatos específicos de los agentes de control de tráfico. Respetar las
normas vigentes del país en el que se circula.
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

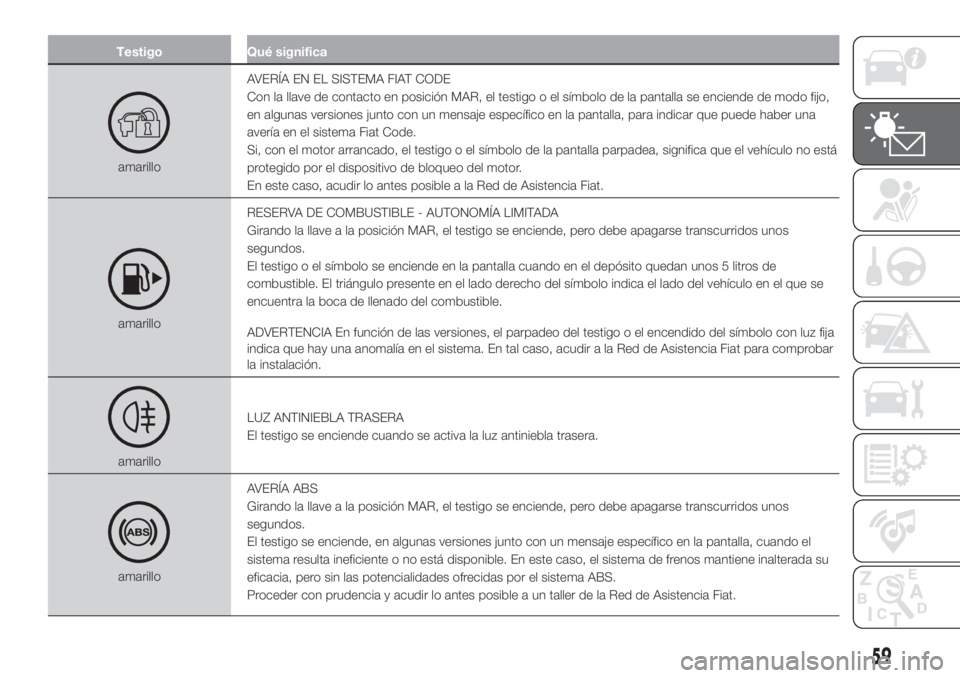

Testigo Qué significa
amarilloAVERÍA EN EL SISTEMA FIAT CODE
Con la llave de contacto en posición MAR, el testigo o el símbolo de la pantalla se enciende de modo fijo,
en algunas versiones junto con un mensaje específico en la pantalla, para indicar que puede haber una
avería en el sistema Fiat Code.
Si, con el motor arrancado, el testigo o el símbolo de la pantalla parpadea, significa que el vehículo no está
protegido por el dispositivo de bloqueo del motor.
En este caso, acudir lo antes posible a la Red de Asistencia Fiat.
amarilloRESERVA DE COMBUSTIBLE - AUTONOMÍA LIMITADA
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El testigo o el símbolo se enciende en la pantalla cuando en el depósito quedan unos 5 litros de
combustible. El triángulo presente en el lado derecho del símbolo indica el lado del vehículo en el que se
encuentra la boca de llenado del combustible.
ADVERTENCIA En función de las versiones, el parpadeo del testigo o el encendido del símbolo con luz fija
indica que hay una anomalía en el sistema. En tal caso, acudir a la Red de Asistencia Fiat para comprobar
la instalación.
amarilloLUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
amarilloAVERÍA ABS
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, cuando el
sistema resulta ineficiente o no está disponible. En este caso, el sistema de frenos mantiene inalterada su
eficacia, pero sin las potencialidades ofrecidas por el sistema ABS.
Proceder con prudencia y acudir lo antes posible a un taller de la Red de Asistencia Fiat.
59

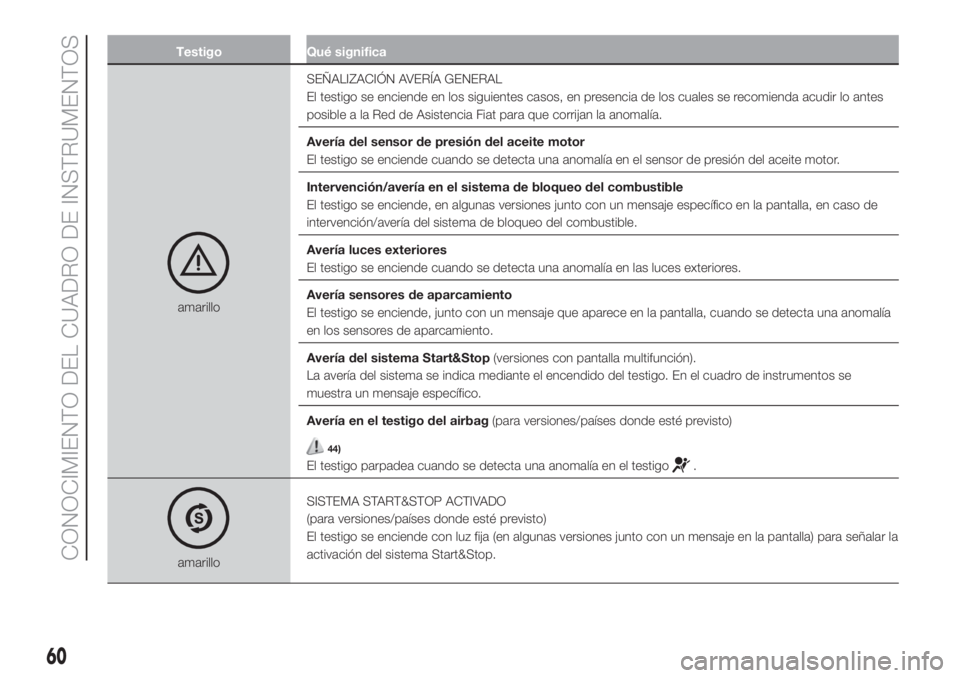

Testigo Qué significa
amarilloSEÑALIZACIÓN AVERÍA GENERAL
El testigo se enciende en los siguientes casos, en presencia de los cuales se recomienda acudir lo antes
posible a la Red de Asistencia Fiat para que corrijan la anomalía.
Avería del sensor de presión del aceite motor
El testigo se enciende cuando se detecta una anomalía en el sensor de presión del aceite motor.
Intervención/avería en el sistema de bloqueo del combustible
El testigo se enciende, en algunas versiones junto con un mensaje específico en la pantalla, en caso de
intervención/avería del sistema de bloqueo del combustible.
Avería luces exteriores
El testigo se enciende cuando se detecta una anomalía en las luces exteriores.
Avería sensores de aparcamiento
El testigo se enciende, junto con un mensaje que aparece en la pantalla, cuando se detecta una anomalía
en los sensores de aparcamiento.
Avería del sistema Start&Stop(versiones con pantalla multifunción).
La avería del sistema se indica mediante el encendido del testigo. En el cuadro de instrumentos se
muestra un mensaje específico.
Avería en el testigo del airbag(para versiones/países donde esté previsto)
44)
El testigo parpadea cuando se detecta una anomalía en el testigo.
amarilloSISTEMA START&STOP ACTIVADO
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija (en algunas versiones junto con un mensaje en la pantalla) para señalar la
activación del sistema Start&Stop.
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

ADVERTENCIA
44)El testigoencendido en modalidad intermitente indica anomalías del testigo. En este caso, el testigopodría no indicar
anomalías en los sistemas de sujeción. Antes de continuar la marcha, ponerse en contacto con la Red de Asistencia Fiat para que
comprueben el sistema inmediatamente.
Testigo Qué significa
amarilloSISTEMA START&STOP DESACTIVADO
(para versiones/países donde esté previsto)
La desactivación del sistema Start&Stop se señala con el encendido del testigo o del símbolo en la
pantalla. En algunas versiones, la pantalla también muestra un mensaje específico.
61

Testigo Qué significa
amarilloSISTEMA iTPMS
(para versiones/países donde esté previsto)
Presión insuficiente de los neumáticos
El testigo se enciende con luz fija para indicar que la presión del neumático es inferior al valor
recomendado para garantizar su mayor duración y un consumo de combustible óptimo o para indicar una
pérdida lenta de presión.
De ese modo, el sistema iTPMS avisa al conductor indicando la posibilidad de uno o varios neumáticos
desinflados y, por tanto, de un posible pinchazo. En este caso, se recomienda restablecer el valor de
presión correcto. Una vez restablecidas las condiciones de uso normales del vehículo, llevar a cabo el
procedimiento de Reset de los neumáticos.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
Avería sistema iTPMS/Sistema iTPMS temporalmente desactivado
El testigo se enciende con luz intermitente durante unos 75 segundos y, a continuación, permanecerá
encendido con luz fija (junto con un mensaje específico en la pantalla) para indicar que el sistema está
temporalmente desactivado o en avería. El sistema vuelve a funcionar correctamente cuando las
condiciones de funcionamiento lo permiten; si no fuera así, llevar a cabo el procedimiento de Reset de los
neumáticos después de restablecer las condiciones de funcionamiento normal.
Si la señalización de funcionamiento incorrecto continúa, acudir lo antes posible a la Red de Asistencia
Fiat.
45) 46)
ADVERTENCIA
45)Si el sistema indica la caída de presión en un neumático en concreto, se recomienda comprobar la presión en los cuatro. El iTPMS no
exime al conductor de la obligación de controlar la presión de los neumáticos cada mes; no debe entenderse como un sistema de
sustitución del mantenimiento o de seguridad. La presión de los neumáticos debe comprobarse con los neumáticos fríos. Sí, por cualquier
motivo, se comprueba la presión con los neumáticos en caliente, no reducir la presión aunque sea superior al valor previsto sino repetir
la comprobación cuando los neumáticos estén fríos.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
