2020 FIAT 500 Manual de Empleo y Cuidado (in Spanish)

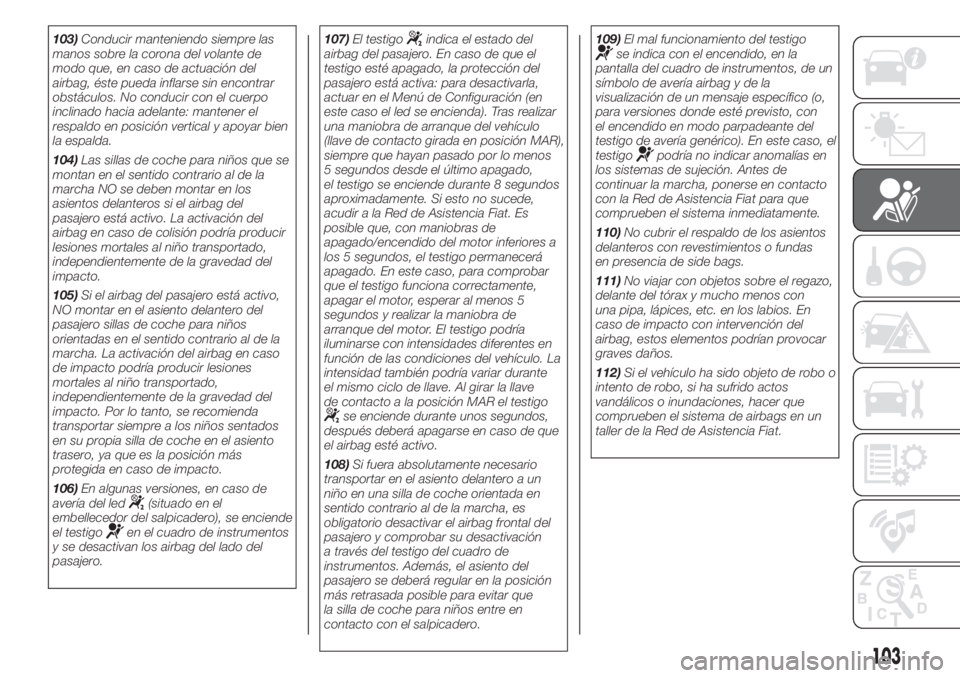

103)Conducir manteniendo siempre las
manos sobre la corona del volante de
modo que, en caso de actuación del
airbag, éste pueda inflarse sin encontrar
obstáculos. No conducir con el cuerpo
inclinado hacia adelante: mantener el
respaldo en posición vertical y apoyar bien
la espalda.
104)Las sillas de coche para niños que se
montan en el sentido contrario al de la
marcha NO se deben montar en los
asientos delanteros si el airbag del
pasajero está activo. La activación del
airbag en caso de colisión podría producir
lesiones mortales al niño transportado,
independientemente de la gravedad del
impacto.
105)Si el airbag del pasajero está activo,
NO montar en el asiento delantero del
pasajero sillas de coche para niños
orientadas en el sentido contrario al de la
marcha. La activación del airbag en caso
de impacto podría producir lesiones
mortales al niño transportado,
independientemente de la gravedad del
impacto. Por lo tanto, se recomienda
transportar siempre a los niños sentados
en su propia silla de coche en el asiento
trasero, ya que es la posición más
protegida en caso de impacto.
106)En algunas versiones, en caso de
avería del led
(situado en el
embellecedor del salpicadero), se enciende
el testigo
en el cuadro de instrumentos
y se desactivan los airbag del lado del
pasajero.107)El testigo
indica el estado del
airbag del pasajero. En caso de que el
testigo esté apagado, la protección del
pasajero está activa: para desactivarla,
actuar en el Menú de Configuración (en
este caso el led se encienda). Tras realizar
una maniobra de arranque del vehículo
(llave de contacto girada en posición MAR),
siempre que hayan pasado por lo menos
5 segundos desde el último apagado,
el testigo se enciende durante 8 segundos
aproximadamente. Si esto no sucede,
acudir a la Red de Asistencia Fiat. Es
posible que, con maniobras de
apagado/encendido del motor inferiores a
los 5 segundos, el testigo permanecerá
apagado. En este caso, para comprobar
que el testigo funciona correctamente,
apagar el motor, esperar al menos 5
segundos y realizar la maniobra de
arranque del motor. El testigo podría
iluminarse con intensidades diferentes en
función de las condiciones del vehículo. La
intensidad también podría variar durante
el mismo ciclo de llave. Al girar la llave
de contacto a la posición MAR el testigo
se enciende durante unos segundos,
después deberá apagarse en caso de que
el airbag esté activo.
108)Si fuera absolutamente necesario
transportar en el asiento delantero a un
niño en una silla de coche orientada en
sentido contrario al de la marcha, es
obligatorio desactivar el airbag frontal del
pasajero y comprobar su desactivación
a través del testigo del cuadro de
instrumentos. Además, el asiento del
pasajero se deberá regular en la posición
más retrasada posible para evitar que
la silla de coche para niños entre en
contacto con el salpicadero.109)El mal funcionamiento del testigo
se indica con el encendido, en la
pantalla del cuadro de instrumentos, de un
símbolo de avería airbag y de la
visualización de un mensaje específico (o,
para versiones donde esté previsto, con
el encendido en modo parpadeante del
testigo de avería genérico). En este caso, el
testigo
podría no indicar anomalías en
los sistemas de sujeción. Antes de
continuar la marcha, ponerse en contacto
con la Red de Asistencia Fiat para que
comprueben el sistema inmediatamente.
110)No cubrir el respaldo de los asientos
delanteros con revestimientos o fundas
en presencia de side bags.
111)No viajar con objetos sobre el regazo,
delante del tórax y mucho menos con
una pipa, lápices, etc. en los labios. En
caso de impacto con intervención del
airbag, estos elementos podrían provocar
graves daños.
112)Si el vehículo ha sido objeto de robo o
intento de robo, si ha sufrido actos
vandálicos o inundaciones, hacer que
comprueben el sistema de airbags en un
taller de la Red de Asistencia Fiat.
103

113)Con la llave de contacto en posición
MAR, aunque el motor esté apagado,
los airbags pueden activarse aunque el
vehículo esté parado si éste es golpeado
por otro vehículo. Por lo tanto, aunque
el vehículo esté parado, las sillas de coche
para niños que se montan en el sentido
contrario al de la marcha NO se deben
montar en el asiento delantero del pasajero
si el airbag frontal del pasajero está activo.
La activación del airbag en caso de
impacto podría producir lesiones mortales
al niño transportado. Por lo tanto,
desactivar siempre el airbag del pasajero al
colocar en el asiento delantero del
pasajero una silla de coche para niños
orientada en sentido contrario al de la
marcha. Además, el asiento delantero del
pasajero se deberá regular en la posición
más retrasada posible para evitar que
la silla de coche entre en contacto con el
salpicadero. Volver a activar
inmediatamente el airbag del pasajero
cuando se retire la silla de coche. Se
recuerda que, si la llave está en posición
STOP, ningún dispositivo de seguridad
(airbags o pretensores) se activa como
consecuencia de un impacto; por lo tanto,
la no activación de dichos dispositivos
en estos casos no puede considerarse un
funcionamiento incorrecto del sistema.
114)Al girar la llave de contacto a la
posición MAR el testigo
se enciende
durante unos segundos, después deberá
apagarse en caso de que el airbag esté
activo.
115)No lavar los asientos con agua ni
vapor a presión (lavar a mano o en locales
de lavado automático para asientos).116)La intervención del airbag frontal está
prevista para impactos de mayor entidad
respecto a la que conlleva la intervención
de los pretensores. Por lo tanto, es normal
que, en impactos comprendidos en el
intervalo entre los dos umbrales de
activación entren en funcionamiento sólo
los pretensores.
117)No enganchar objetos rígidos en los
percheros ni en las manillas de sujeción.
118)Los airbags no sustituyen los
cinturones de seguridad, sino que
aumentan su eficacia. Asimismo, dado que
los airbags frontales no intervienen en
caso de impactos frontales a baja
velocidad, impactos laterales, impactos
traseros o vuelcos, en estos casos los
ocupantes están protegidos sólo por los
cinturones de seguridad, que siempre
deben estar abrochados.
119)No apoyar la cabeza, los brazos o los
codos en las puertas, en las ventanillas o
en la zona del window bag para evitar
posibles lesiones durante la fase de inflado.
120)No sacar la cabeza, los brazos ni los
codos por la ventanilla.
104
SEGURIDAD

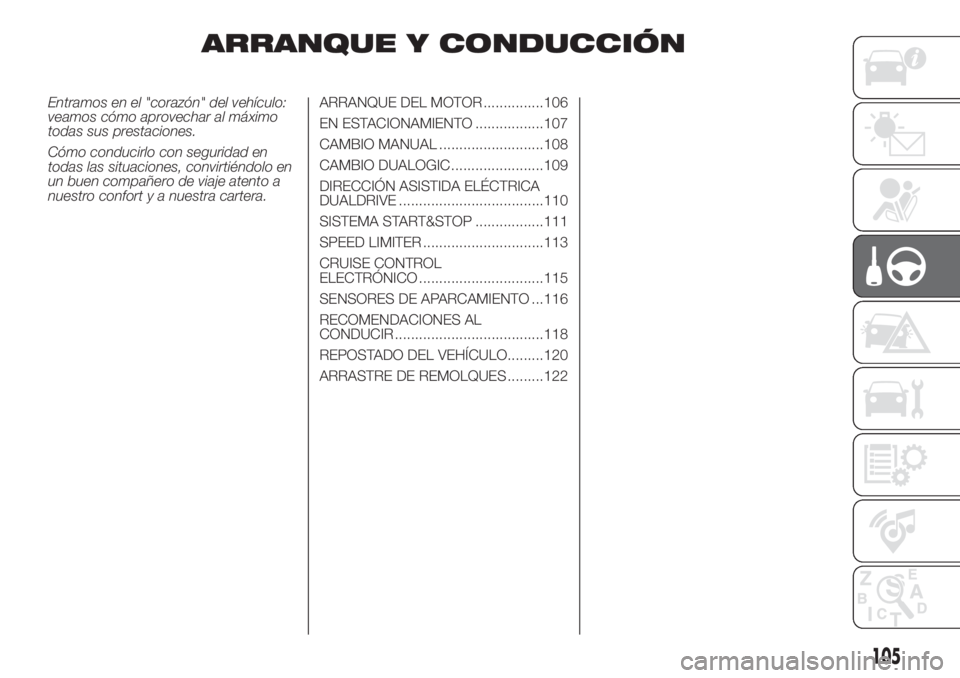

ARRANQUE Y CONDUCCIÓN
Entramos en el "corazón" del vehículo:
veamos cómo aprovechar al máximo
todas sus prestaciones.
Cómo conducirlo con seguridad en
todas las situaciones, convirtiéndolo en
un buen compañero de viaje atento a
nuestro confort y a nuestra cartera.ARRANQUE DEL MOTOR ...............106
EN ESTACIONAMIENTO .................107

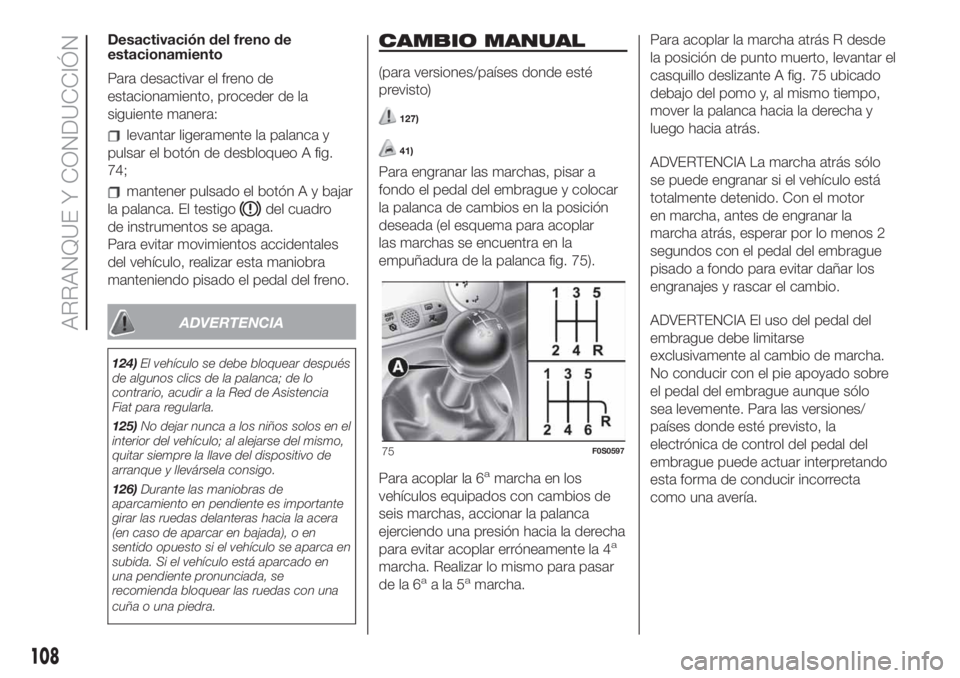

CAMBIO MANUAL ..........................108

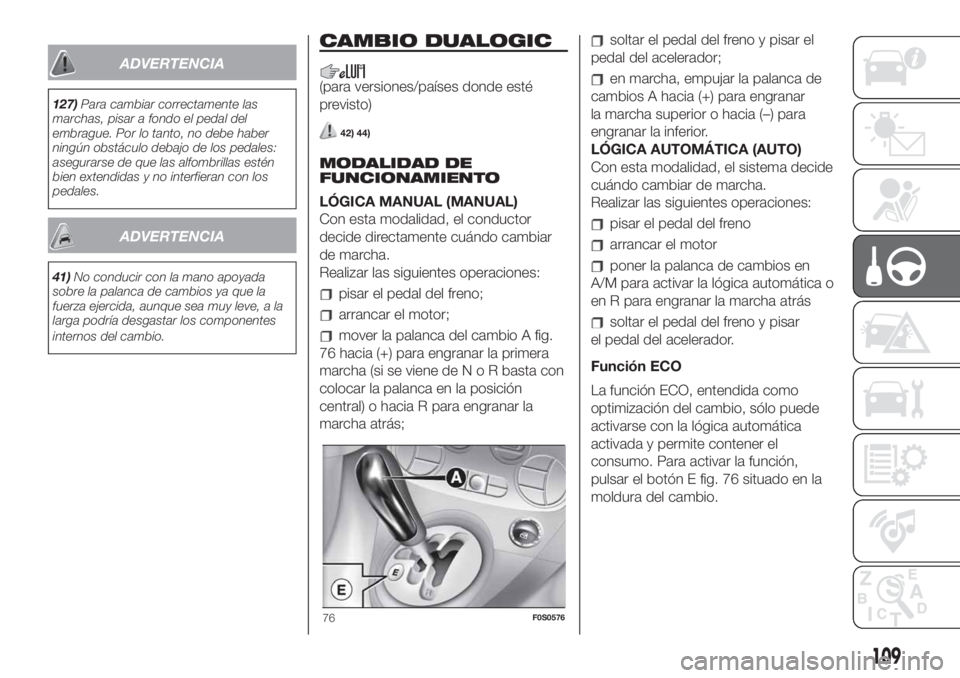

CAMBIO DUALOGIC .......................109

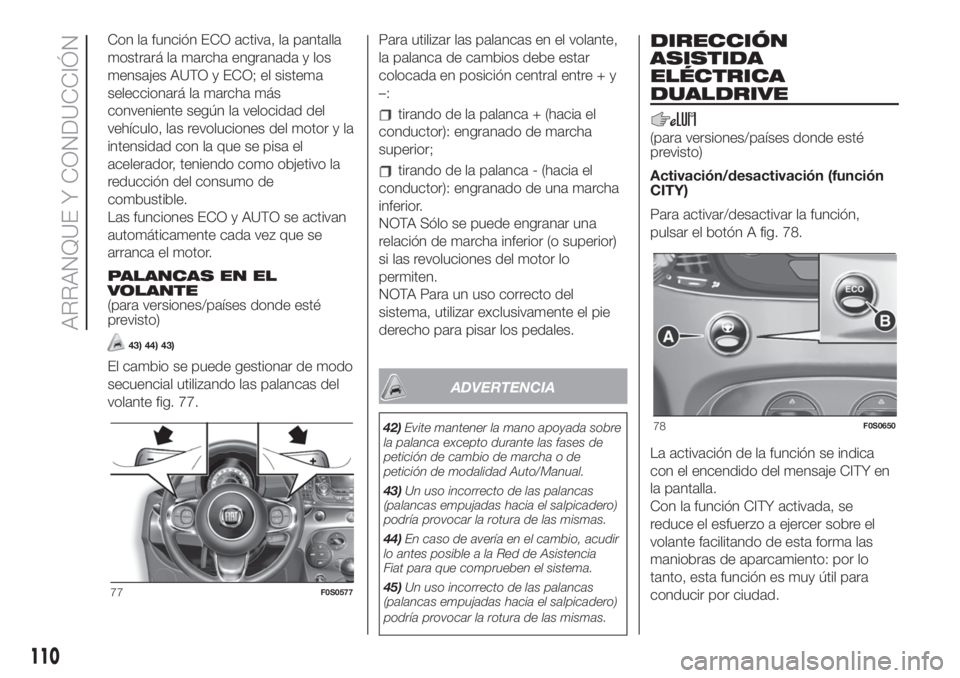

DIRECCIÓN ASISTIDA ELÉCTRICA
DUALDRIVE ....................................110
SISTEMA START&STOP .................111
SPEED LIMITER ..............................113
CRUISE CONTROL
ELECTRÓNICO ...............................115
SENSORES DE APARCAMIENTO ...116
RECOMENDACIONES AL
CONDUCIR .....................................118
REPOSTADO DEL VEHÍCULO.........120
ARRASTRE DE REMOLQUES .........122
105

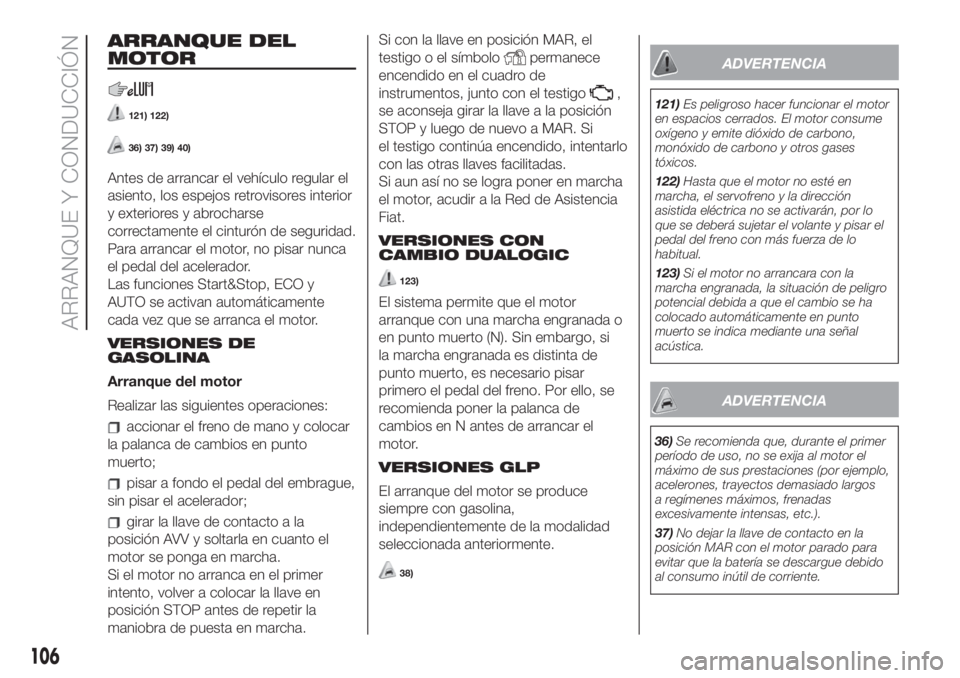

ARRANQUE DEL
MOTOR
121) 122)
36) 37) 39) 40)
Antes de arrancar el vehículo regular el
asiento, los espejos retrovisores interior
y exteriores y abrocharse
correctamente el cinturón de seguridad.
Para arrancar el motor, no pisar nunca
el pedal del acelerador.
Las funciones Start&Stop, ECO y
AUTO se activan automáticamente
cada vez que se arranca el motor.
VERSIONES DE
GASOLINA
Arranque del motor
Realizar las siguientes operaciones:
accionar el freno de mano y colocar
la palanca de cambios en punto
muerto;
pisar a fondo el pedal del embrague,
sin pisar el acelerador;
girar la llave de contacto a la
posición AVV y soltarla en cuanto el
motor se ponga en marcha.
Si el motor no arranca en el primer
intento, volver a colocar la llave en
posición STOP antes de repetir la
maniobra de puesta en marcha.Si con la llave en posición MAR, el
testigo o el símbolo
permanece
encendido en el cuadro de
instrumentos, junto con el testigo
,
se aconseja girar la llave a la posición
STOP y luego de nuevo a MAR. Si
el testigo continúa encendido, intentarlo
con las otras llaves facilitadas.
Si aun así no se logra poner en marcha
el motor, acudir a la Red de Asistencia
Fiat.
VERSIONES CON
CAMBIO DUALOGIC
123)
El sistema permite que el motor
arranque con una marcha engranada o
en punto muerto (N). Sin embargo, si
la marcha engranada es distinta de
punto muerto, es necesario pisar
primero el pedal del freno. Por ello, se
recomienda poner la palanca de
cambios en N antes de arrancar el
motor.
VERSIONES GLP
El arranque del motor se produce
siempre con gasolina,
independientemente de la modalidad
seleccionada anteriormente.
38)
ADVERTENCIA
121)Es peligroso hacer funcionar el motor
en espacios cerrados. El motor consume
oxígeno y emite dióxido de carbono,
monóxido de carbono y otros gases
tóxicos.
122)Hasta que el motor no esté en
marcha, el servofreno y la dirección
asistida eléctrica no se activarán, por lo
que se deberá sujetar el volante y pisar el
pedal del freno con más fuerza de lo
habitual.
123)Si el motor no arrancara con la
marcha engranada, la situación de peligro
potencial debida a que el cambio se ha
colocado automáticamente en punto
muerto se indica mediante una señal
acústica.
ADVERTENCIA
36)Se recomienda que, durante el primer
período de uso, no se exija al motor el
máximo de sus prestaciones (por ejemplo,
acelerones, trayectos demasiado largos
a regímenes máximos, frenadas
excesivamente intensas, etc.).
37)No dejar la llave de contacto en la
posición MAR con el motor parado para
evitar que la batería se descargue debido
al consumo inútil de corriente.
106
ARRANQUE Y CONDUCCIÓN

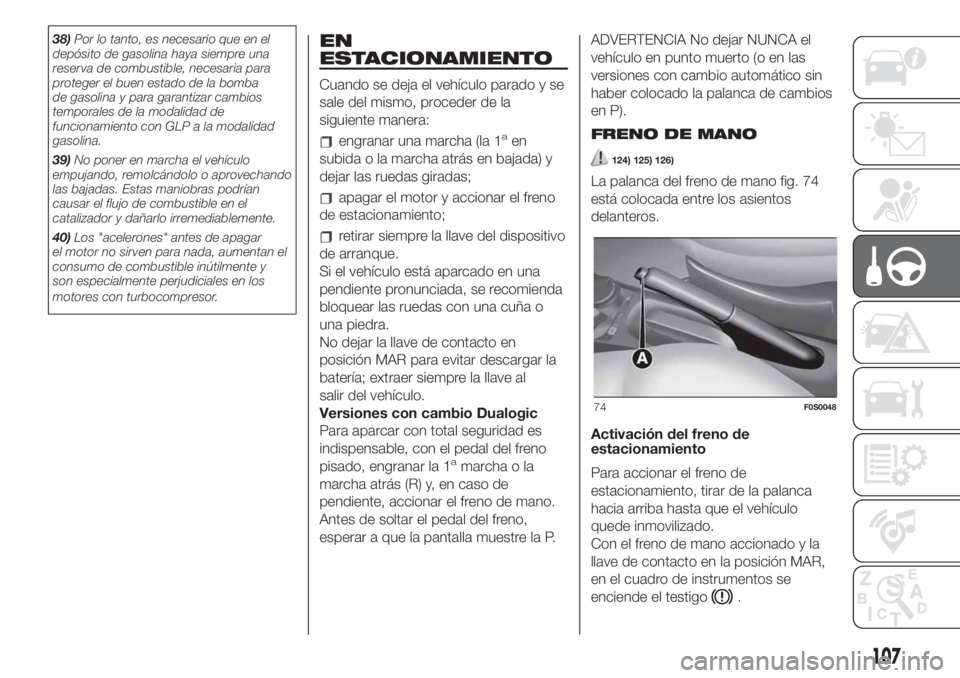

38)Por lo tanto, es necesario que en el
depósito de gasolina haya siempre una
reserva de combustible, necesaria para
proteger el buen estado de la bomba
de gasolina y para garantizar cambios
temporales de la modalidad de
funcionamiento con GLP a la modalidad
gasolina.
39)No poner en marcha el vehículo
empujando, remolcándolo o aprovechando
las bajadas. Estas maniobras podrían
causar el flujo de combustible en el
catalizador y dañarlo irremediablemente.
40)Los "acelerones" antes de apagar
el motor no sirven para nada, aumentan el
consumo de combustible inútilmente y
son especialmente perjudiciales en los
motores con turbocompresor.EN
ESTACIONAMIENTO
Cuando se deja el vehículo parado y se
sale del mismo, proceder de la
siguiente manera:
engranar una marcha (la 1aen
subida o la marcha atrás en bajada) y
dejar las ruedas giradas;
apagar el motor y accionar el freno
de estacionamiento;
retirar siempre la llave del dispositivo
de arranque.
Si el vehículo está aparcado en una
pendiente pronunciada, se recomienda
bloquear las ruedas con una cuña o
una piedra.
No dejar la llave de contacto en
posición MAR para evitar descargar la
batería; extraer siempre la llave al
salir del vehículo.
Versiones con cambio Dualogic
Para aparcar con total seguridad es
indispensable, con el pedal del freno
pisado, engranar la 1
amarcha o la
marcha atrás (R) y, en caso de
pendiente, accionar el freno de mano.
Antes de soltar el pedal del freno,
esperar a que la pantalla muestre la P.ADVERTENCIA No dejar NUNCA el
vehículo en punto muerto (o en las
versiones con cambio automático sin
haber colocado la palanca de cambios
en P).
FRENO DE MANO
124) 125) 126)
La palanca del freno de mano fig. 74
está colocada entre los asientos
delanteros.
Activación del freno de
estacionamiento
Para accionar el freno de
estacionamiento, tirar de la palanca
hacia arriba hasta que el vehículo
quede inmovilizado.
Con el freno de mano accionado y la
llave de contacto en la posición MAR,
en el cuadro de instrumentos se
enciende el testigo
.
74F0S0048
107

Desactivación del freno de
estacionamiento
Para desactivar el freno de
estacionamiento, proceder de la
siguiente manera:
levantar ligeramente la palanca y
pulsar el botón de desbloqueo A fig.
74;
mantener pulsado el botón A y bajar
la palanca. El testigo
del cuadro
de instrumentos se apaga.
Para evitar movimientos accidentales
del vehículo, realizar esta maniobra
manteniendo pisado el pedal del freno.
ADVERTENCIA
124)El vehículo se debe bloquear después
de algunos clics de la palanca; de lo
contrario, acudir a la Red de Asistencia
Fiat para regularla.
125)No dejar nunca a los niños solos en el
interior del vehículo; al alejarse del mismo,
quitar siempre la llave del dispositivo de
arranque y llevársela consigo.
126)Durante las maniobras de
aparcamiento en pendiente es importante
girar las ruedas delanteras hacia la acera
(en caso de aparcar en bajada), o en
sentido opuesto si el vehículo se aparca en
subida. Si el vehículo está aparcado en
una pendiente pronunciada, se
recomienda bloquear las ruedas con una
cuña o una piedra.
CAMBIO MANUAL
(para versiones/países donde esté
previsto)
127)
41)
Para engranar las marchas, pisar a
fondo el pedal del embrague y colocar
la palanca de cambios en la posición
deseada (el esquema para acoplar
las marchas se encuentra en la
empuñadura de la palanca fig. 75).
Para acoplar la 6
amarcha en los
vehículos equipados con cambios de
seis marchas, accionar la palanca
ejerciendo una presión hacia la derecha
para evitar acoplar erróneamente la 4
a
marcha. Realizar lo mismo para pasar
de la 6aala5amarcha.Para acoplar la marcha atrás R desde
la posición de punto muerto, levantar el
casquillo deslizante A fig. 75 ubicado
debajo del pomo y, al mismo tiempo,
mover la palanca hacia la derecha y
luego hacia atrás.
ADVERTENCIA La marcha atrás sólo
se puede engranar si el vehículo está
totalmente detenido. Con el motor
en marcha, antes de engranar la
marcha atrás, esperar por lo menos 2
segundos con el pedal del embrague
pisado a fondo para evitar dañar los
engranajes y rascar el cambio.
ADVERTENCIA El uso del pedal del
embrague debe limitarse
exclusivamente al cambio de marcha.
No conducir con el pie apoyado sobre
el pedal del embrague aunque sólo
sea levemente. Para las versiones/
países donde esté previsto, la
electrónica de control del pedal del
embrague puede actuar interpretando
esta forma de conducir incorrecta
como una avería.
75F0S0597
108
ARRANQUE Y CONDUCCIÓN

ADVERTENCIA
127)Para cambiar correctamente las
marchas, pisar a fondo el pedal del
embrague. Por lo tanto, no debe haber
ningún obstáculo debajo de los pedales:
asegurarse de que las alfombrillas estén
bien extendidas y no interfieran con los
pedales.
ADVERTENCIA
41)No conducir con la mano apoyada
sobre la palanca de cambios ya que la
fuerza ejercida, aunque sea muy leve, a la
larga podría desgastar los componentes
internos del cambio.
CAMBIO DUALOGIC
(para versiones/países donde esté
previsto)
42) 44)
MODALIDAD DE
FUNCIONAMIENTO
LÓGICA MANUAL (MANUAL)
Con esta modalidad, el conductor
decide directamente cuándo cambiar
de marcha.
Realizar las siguientes operaciones:
pisar el pedal del freno;
arrancar el motor;
mover la palanca del cambio A fig.
76 hacia (+) para engranar la primera
marcha (si se viene deNoRbasta con
colocar la palanca en la posición
central) o hacia R para engranar la
marcha atrás;
soltar el pedal del freno y pisar el
pedal del acelerador;
en marcha, empujar la palanca de
cambios A hacia (+) para engranar
la marcha superior o hacia (–) para
engranar la inferior.
LÓGICA AUTOMÁTICA (AUTO)
Con esta modalidad, el sistema decide
cuándo cambiar de marcha.
Realizar las siguientes operaciones:
pisar el pedal del freno
arrancar el motor
poner la palanca de cambios en
A/M para activar la lógica automática o
en R para engranar la marcha atrás
soltar el pedal del freno y pisar
el pedal del acelerador.
Función ECO
La función ECO, entendida como
optimización del cambio, sólo puede
activarse con la lógica automática
activada y permite contener el
consumo. Para activar la función,
pulsar el botón E fig. 76 situado en la
moldura del cambio.
76F0S0576
109

Con la función ECO activa, la pantalla
mostrará la marcha engranada y los
mensajes AUTO y ECO; el sistema
seleccionará la marcha más
conveniente según la velocidad del
vehículo, las revoluciones del motor y la
intensidad con la que se pisa el
acelerador, teniendo como objetivo la
reducción del consumo de
combustible.
Las funciones ECO y AUTO se activan
automáticamente cada vez que se
arranca el motor.
PALANCAS EN EL
VOLANTE
(para versiones/países donde esté
previsto)
43) 44) 43)
El cambio se puede gestionar de modo
secuencial utilizando las palancas del
volante fig. 77.Para utilizar las palancas en el volante,
la palanca de cambios debe estar
colocada en posición central entre + y
–:
tirando de la palanca + (hacia el
conductor): engranado de marcha
superior;
tirando de la palanca - (hacia el
conductor): engranado de una marcha
inferior.
NOTA Sólo se puede engranar una
relación de marcha inferior (o superior)
si las revoluciones del motor lo
permiten.
NOTA Para un uso correcto del
sistema, utilizar exclusivamente el pie
derecho para pisar los pedales.
ADVERTENCIA
42)Evite mantener la mano apoyada sobre
la palanca excepto durante las fases de
petición de cambio de marcha o de
petición de modalidad Auto/Manual.
43)Un uso incorrecto de las palancas
(palancas empujadas hacia el salpicadero)
podría provocar la rotura de las mismas.
44)En caso de avería en el cambio, acudir
lo antes posible a la Red de Asistencia
Fiat para que comprueben el sistema.
45)Un uso incorrecto de las palancas
(palancas empujadas hacia el salpicadero)
podría provocar la rotura de las mismas.
DIRECCIÓN
ASISTIDA
ELÉCTRICA
DUALDRIVE
(para versiones/países donde esté
previsto)
Activación/desactivación (función
CITY)
Para activar/desactivar la función,
pulsar el botón A fig. 78.
La activación de la función se indica
con el encendido del mensaje CITY en
la pantalla.
Con la función CITY activada, se
reduce el esfuerzo a ejercer sobre el
volante facilitando de esta forma las
maniobras de aparcamiento: por lo
tanto, esta función es muy útil para
conducir por ciudad.
77F0S0577
78F0S0650
110
ARRANQUE Y CONDUCCIÓN
