2020 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

63

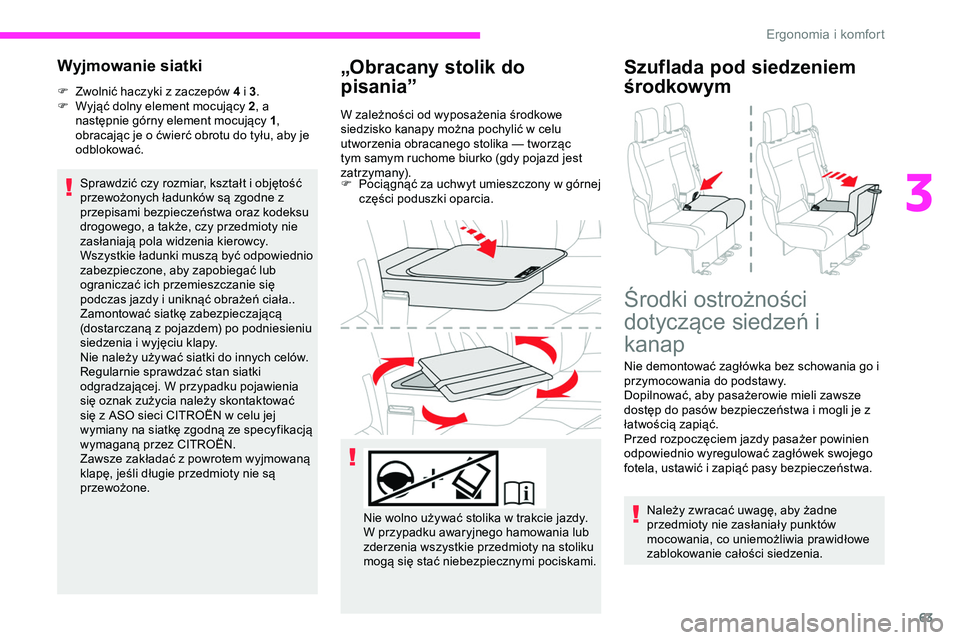

Wyjmowanie siatki
F Zwolnić haczyki z zaczepów 4 i 3.
F W yjąć dolny element mocujący 2 , a
następnie górny element mocujący 1 ,
obracając je o ćwierć obrotu do tyłu, aby je
odblokować.
Sprawdzić czy rozmiar, kształt i objętość
przewożonych ładunków są zgodne z
przepisami bezpieczeństwa oraz kodeksu
drogowego, a także, czy przedmioty nie
zasłaniają pola widzenia kierowcy.
Wszystkie ładunki muszą być odpowiednio
zabezpieczone, aby zapobiegać lub
ograniczać ich przemieszczanie się
podczas jazdy i uniknąć obrażeń ciała..
Zamontować siatkę zabezpieczającą
(dostarczaną z pojazdem) po podniesieniu
siedzenia i wyjęciu klapy.
Nie należy używać siatki do innych celów.
Regularnie sprawdzać stan siatki
odgradzającej. W przypadku pojawienia
się oznak zużycia należy skontaktować
się z ASO sieci CITROËN w celu jej
wymiany na siatkę zgodną ze specyfikacją
wymaganą przez CITROËN.
Zawsze zakładać z powrotem wyjmowaną
klapę, jeśli długie przedmioty nie są
przewożone.
„Obracany stolik do
pisania”
W zależności od wyposażenia środkowe
siedzisko kanapy można pochylić w celu
utworzenia obracanego stolika — tworząc
tym samym ruchome biurko (gdy pojazd jest
zatr zymany).
F

P
ociągnąć za uchwyt umieszczony w górnej
części poduszki oparcia.
Szuflada pod siedzeniem
środkowym
Nie wolno używać stolika w trakcie jazdy.
W przypadku awaryjnego hamowania lub
zderzenia wszystkie przedmioty na stoliku
mogą się stać niebezpiecznymi pociskami.
Środki ostrożności
dotyczące siedzeń i
kanap
Nie demontować zagłówka bez schowania go i
przymocowania do podstawy.
Dopilnować, aby pasażerowie mieli zawsze
dostęp do pasów bezpieczeństwa i mogli je z
łatwością zapiąć.
Przed rozpoczęciem jazdy pasażer powinien
odpowiednio wyregulować zagłówek swojego
fotela, ustawić i zapiąć pasy bezpieczeństwa.
Należy zwracać uwagę, aby żadne
przedmioty nie zasłaniały punktów
mocowania, co uniemożliwia prawidłowe
zablokowanie całości siedzenia.
3
Ergonomia i komfort

64
Umieszczanie bagażu
lub przedmiotów za
siedzeniami i kanapą w
3.
r
zędzie
Kanapa jednoczęściowa stała
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w
zależności od wersji i konfiguracji samochodu.
Kanapa ma oparcie jednoczęściowe, które
może być stałe albo składane (do położenia
stolika).
Więcej informacji na temat pasów
bezpieczeństwa zawiera odpowiedni
rozdział.
W trakcie jazdy pasażer nie może zajmować
następujących siedzeń:
-

m

iejsce boczne prawe w 2. i 3. rzędzie,
jeżeli kanapa jest całkowicie złożona;
-

m

iejsce środkowe, jeżeli boczne prawe
siedzenie jest całkowicie złożone;
-

w 3

. rzędzie, jeżeli oparcie znajdujące się
z przodu (w 2. rzędzie) jest ustawione w
położeniu stolika;
-

w 3

. rzędzie, jeżeli siedzenie (kanapa)
z przodu (w 2. rzędzie) jest całkowicie
złożone.
Aby móc załadować bagaż na oparciach
w położeniu stolika w 3. rzędzie, oparcia w
2. rzędzie muszą również być ustawione w
położeniu stolika. W przypadku demontażu i
przechowywania siedzeń poza
samochodem pamiętać o przechowywaniu
ich w czystym miejscu, aby zapobiec
przedostawaniu się zanieczyszczeń do
mechanizmów.
Siedzenia i kanapy zostały
zaprojektowane wyłącznie do
użytkowania w samochodzie. Są one
wyposażone w mechanizmy, których
działanie może ulec pogorszeniu w
przypadku nieprawidłowego użytkowania
lub upuszczenia.
E

65
Dostęp do 3. rzędu
F Za pomocą uchwytu odblokować tylne nóżki, a następnie przechylić siedzenie.
F

A
by ustawić siedzenie w położeniu
wyprostowanym, przechylić je do tyłu aż do
zablokowania nóżek.
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
Złożenie oparcia do
położenia stolika
F Ustawić zagłówki w dolnym położeniu. F
O
puścić uchwyt, aby odblokować oparcie
(od tyłu).
F
O
d przodu – podnieść uchwyt, aby
odblokować oparcie.
F
Z
łożyć oparcie na siedzisko.
F
A
by ustawić oparcie w położeniu
wyprostowanym, podnieść uchwyt i
podnieść oparcie.
Nie zostawiać przedmiotów (np. torebek,
zabawek) na siedzisku podczas składania
oparcia.
Pochylanie
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).
F

Z
a pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić siedzenie.
F

A
by ustawić siedzenie w położeniu
wyprostowanym, przechylić je do tyłu aż do
zablokowania nóżek.
Demontaż
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).
F

P
rzechylić kanapę.
F

O
dblokować przednie nóżki za pomocą
uchwytów.
F

W
ysunąć kanapę z jej zaczepów.
F

W
ymontować kanapę.
Zamontowanie
F Sprawdzić, czy żaden przedmiot nie blokuje zaczepów i nie uniemożliwia prawidłowego
zaryglowania nóżek.
3
E

66
F Włożyć nóżki przednie w zaczepy na podłodze ( jak pokazano na powyższym
rysunku).
F

Z
ablokować nóżki za pomocą uchwytów.
F

P
rzechylić kanapę do tyłu aż do
zablokowania tylnych nóżek.
Podczas przechylania należy uważać na
nogi pasażerów. F
W z ależności od wyposażenia samochodu
pociągnąć uchwyt i podnieść oparcie (od
tyłu opuścić uchwyt).
Po ponownym ustawieniu siedzenia w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.
Siedzenie i kanapa tylna
stała
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w
zależności od wersji i konfiguracji samochodu.
Siedzenie ma oparcie, które może być stałe
albo składane (do położenia stolika).
Kanapa ma oparcie jednoczęściowe, które
może być stałe albo składane (do położenia
stolika). Więcej informacji na temat pasów
bezpieczeństwa
zawiera odpowiedni
rozdział.
Dostęp do 3. rzędu
(przykład: pojedyncze siedzenie)
F
Z
a pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić siedzenie.
F

A
by siedzenie ustawić na swoim miejscu,
przechylić je do tyłu, aż do zablokowania
nóżek.
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
E

67
Złożenie oparcia do
położenia stolika
F Ustawić zagłówki w dolnym położeniu.
F
O
puścić uchwyt, aby odblokować oparcie
(od tyłu).
F

O
d przodu – podnieść uchwyt, aby
odblokować oparcie.
F

Z
łożyć oparcie na siedzisko.
F

W c
elu rozłożenia oparcia podnieść uchwyt
i podnieść oparcie (od tyłu opuścić uchwyt).
Nie zostawiać przedmiotów (np. torebek,
zabawek) na siedzisku podczas składania
oparcia.
Pochylanie
(przykład: pojedyncze siedzenie)
F
U
stawić oparcie w położeniu stolika (w
zależności od wyposażenia samochodu). F

Z
a pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić siedzenie.
F
A
by siedzenie ustawić na swoim miejscu,
przechylić je do tyłu, aż do zablokowania
nóżek.
Demontaż
(przykład: pojedyncze siedzenie)
F

P
rzechylić siedzenie. F

W
ysunąć siedzenie z jego zaczepów.
F
W
yjąć siedzenie przez boczne drzwi w
2. rzędzie lub od tyłu w 3. rzędzie.
Zamontowanie
(przykład: pojedyncze siedzenie)
F

S
prawdzić, czy żaden przedmiot nie blokuje
zaczepów i nie uniemożliwia prawidłowego
zaryglowania nóżek.
F

W
łożyć nóżki przednie w zaczepy na
podłodze ( jak pokazano na powyższym
rysunku).
F

Z
ablokować nóżki za pomocą uchwytów.
F

O

dblokować przednie nóżki za pomocą
uchwytów.
3
E

68
F Przechylić siedzenie do tyłu aż do zablokowania tylnych nóżek.
Podczas przechylania należy uważać na nogi
pasażerów.
F

W z
ależności od wyposażenia samochodu
pociągnąć uchwyt i podnieść oparcie (od
tyłu opuścić uchwyt).
Po ponownym ustawieniu siedzenia w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.Tylne siedzenie i kanapa
na prowadnicach
Feel , Shine , Business Lounge
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w
zależności od wersji i konfiguracji samochodu.
Pojedyncze siedzenie jest zawsze usytuowane
z prawej strony, a kanapa z lewej (patrząc w
kierunku samochodu).
Kanapa ma dwa niezależne oparcia.
Więcej informacji na temat pasów
bezpieczeństwa zawiera odpowiedni
rozdział.
Regulacja kąta pochylenia
oparcia
Pochylane oparcie można ustawić w wielu
położeniach. F

A
by pochylić je do tyłu, pociągnąć dźwignię
do góry (od tyłu: opuścić dźwignię).
F
Z
wolnić dźwignię po uzyskaniu żądanego
położenia.
Przesuwanie do przodu lub
do tyłu
(przykład: pojedyncze siedzenie)
Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i do tyłu:
E

69
F Od tyłu – pociągnąć za taśmę bez przekraczania punktu oporu i popchnąć
siedzenie do przodu albo pociągnąć do tyłu.
F

O
d przodu – podnieść dźwignię i przesunąć
siedzenie do przodu lub do tyłu.
Przesuwanie siedzenia na
całej długości prowadnicy
F Ustawić oparcie w położeniu stolika.
F P rzesuwać siedzenie, ciągnąc za przednią
dźwignię lub tylny pasek.
Złożenie oparcie do
położenia stolika
(przykład: pojedyncze siedzenie)
F

U
stawić zagłówki w dolnym położeniu.
F

O
puścić uchwyt, aby odblokować oparcie
(od tyłu).
F

O
d przodu – podnieść uchwyt, aby
odblokować oparcie.
F

Z
łożyć oparcie na siedzisko.
Nie zostawiać przedmiotów (np. torebek,
zabawek) na siedzisku podczas składania
oparcia. Aby móc ustawić oparcie w położeniu
wyprostowanym, siedzenie powinno być
ustawione między oznaczeniami.
Strzałka nie powinna znajdować się poza
oznaczeniami.
Ustawienie oparcia w
położeniu wyprostowanym
(między oznaczeniami)
3
E

70
F Użyć przedniej dźwigienki, aby przesunąć siedzenie do ustawienia między
oznaczeniami.
Demontaż
(przykład: pojedyncze siedzenie)
F P rzesunąć siedzenie do przodu, aby
uzyskać dostęp do paska.
F

Z
łożyć oparcie do położenia stolika.
Zamontowanie
Przed zamontowaniem siedzenia lub
kanapy w samochodzie pociągnąć
pasek do końca, aby mieć pewność,
że urządzenie ryglujące schowało się
całkowicie.
F

O

d tyłu – pociągnąć za pasek do oporu, aby
zwolnić mocowania i przechylić siedzenie
do przodu w celu ustawienia go w pozycji
pionowej. F

W
yjąć siedzenie przez boczne drzwi w 2.
rzędzie lub od tyłu w 3. rzędzie. Nie używać paska do podnoszenia
siedzenia lub kanapy.
(przykład: pojedyncze siedzenie)
F
S
prawdzić, czy żaden przedmiot nie blokuje
prowadnic.
F U stawić przednią część prowadników na
prowadnicach.
F

P
rzechylić siedzenie, aby ustawić tylną
część prowadników w prowadnicach.
F

P
rzesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
F

P
odnieść oparcie.
Po ponownym ustawieniu siedzenia w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.
E
