159
Regulacja wysokości
F Przy pracującym silniku dostosować żądaną wysokość wyświetlania za pomocą
przycisków 4:
-

w g
órę, aby przesunąć wyświetlanie w
górę;
-

w d
ół, aby przesunąć wyświetlany obraz
w dół.
Regulacja jasności
F Przy pracującym silniku dostosować żądaną jasność wyświetlania za pomocą
przycisku
3:
-

„
słoneczko”, aby zwiększyć jasność;
-

„
księżyc”, aby zmniejszyć jasność. Na postoju oraz podczas jazdy nie stawiać
żadnego przedmiotu w pobliżu płytki (lub
na jej gnieździe), aby nie zablokować
możliwości jej wysunięcia.
W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce itd.)
wyświetlanie w polu widzenia drogi może
być nieczytelne lub chwilowo zakłócone.
Niektóre okulary przeciwsłoneczne
mogą utrudniać odczyt wyświetlanych
informacji.
Do czyszczenia płytki używać
czystego, delikatnego materiału do
czyszczenia okularów lub mikrofibry.
Nie używać suchej lub szorstkiej
szmatki ani produktów czyszczących
lub rozpuszczalników, które mogłyby
porysować panel lub uszkodzić powłokę
antyrefleksową.
Układ działa przy pracującym silniku i
zapamiętuje ustawienia po wyłączeniu
zapłonu.
Zapamiętywanie
prędkości
Ta funkcja umożliwia zapisywanie w
pamięci prędkości, które będą następnie
dostępne do skonfigurowania dwóch
układów: ogranicznika prędkości lub
tempomatu.
Programowanie
Progi prędkości można zmienić w
menu konfiguracji samochodu za
pomocą ekranu dotykowego.
F

W

ybrać układ, dla którego mają zostać
zapisane nowe ustawienia prędkości:
•
o

granicznik prędkości
lub •
t

empomat.
F

P

rzytrzymać wciśnięty przycisk 2 , aby
wyłączyć układ i schować płytkę.
Stan układu (włączony/wyłączony) zostaje
zapamiętany po wyłączeniu silnika i
przywrócony przy kolejnym uruchomieniu
silnika. Układ umożliwia zapamiętanie sześciu
prędkości granicznych dla każdego układu.
6
Jazda

160
F Wprowadzić nową wartość przy użyciu bloku numerycznego i zatwierdzić.
F

P
rędkości graniczne zostały już
zapamiętane domyślnie.
Zapamiętane prędkości można
wywoływać naciśnięciem tego
przycisku.
F

N
acisnąć przycisk odpowiadający prędkości
granicznej do modyfikacji.
System rozpoznawania
znaków ograniczenia
prędkości
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów.
Układ wyświetla w zestawie wskaźników
maksymalną dopuszczalną prędkość zgodnie
z ograniczeniami obowiązującymi w kraju, w
którym odbywa się jazda, na podstawie: -

S
zczegółów dotyczących ograniczenia
prędkości pochodzących z map układu
nawigacji.
Aby otrzymywać wiarygodne informacje
o ograniczeniach prędkości z układu
nawigacji, należy regularnie aktualizować
mapy tego układu.
Jednostka ograniczenia prędkości (km/h
lub mph) zależy od kraju, w którym
odbywa się jazda.
Należy to uwzględnić, aby przestrzegać
maksymalnej dozwolonej prędkości.
Aby układ działał prawidłowo po wjeździe
do innego kraju, jednostki prędkości w
zestawie wskaźników muszą być zgodne z
jednostkami obowiązującymi w tym kraju.
Automatyczne odczytywanie znaków
to funkcja wspomagania jazdy i nie
zawsze wyświetla ograniczenia prędkości
prawidłowo.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych
przez układ.
Układ jest zaprojektowany do wykrywania
znaków zgodnych z konwencją wiedeńską
dotyczącą znaków drogowych.
Włączanie/wyłączanie
Funkcję włącza lub wyłącza się
z poziomu menu konfiguracji
samochodu.
Wskaźniki w zestawie
wskaźników
- Znaków ograniczenia prędkości wykrytych przez kamerę. 1.
Wskazanie ograniczenia prędkości.
Wyświetlacz w polu
widzenia drogi
Jazda

161
Wyświetlanie prędkości Ograniczenia działania Zapamiętywanie ustawienia prędkości
Więcej informacji na temat ogranicznika
prędkości, tempomatu albo tempomatu
adaptacyjnego zawierają odpowiednie
rozdziały.
Przełączniki przy kierownicy
1. Wybór trybu ogranicznika prędkości/
tempomatu.
2. Zapamiętanie ustawienia prędkości.
Układ jest włączony, ale nie wykrywa informacji
o ograniczeniu prędkości.
Układ wyświetla wartość po wykryciu informacji
o ograniczeniu prędkości.
Kierowca może w razie potrzeby
dostosować prędkość samochodu do
informacji podanych przez układ. Działanie układu może zostać zakłócone
lub układ może nie działać w następujących
sytuacjach:
-

Z

ła widoczność (niedostateczne oświetlenie
drogi, opady śniegu, deszczu, mgła).
-

S

trefa na przedniej szybie przed kamerą
jest zabrudzona, zaparowana, oszroniona,
pokryta śniegiem, uszkodzona lub zakryta
naklejką.
-

U

szkodzenie kamery.
-

N

ieaktualne lub nieprawidłowe mapy.
-

Z

akryte znaki drogowe (inne pojazdy,
roślinność, śnieg).
-

Z

naki ograniczenia prędkości niezgodne z
normą, uszkodzone albo zniekształcone. Oprócz stosowania System rozpoznawania
znaków ograniczenia prędkości
kierowca
może wybrać prędkość za pomocą przycisku
zapamiętywania prędkości ogranicznika lub
tempomatu wyświetlaną jako prędkość zadana
dla ogranicznika lub tempomatu.
Przepisy dotyczące ograniczeń prędkości są
właściwe dla każdego kraju.
Układ nie bierze pod uwagę zmniejszenia
ograniczeń prędkości w następujących
przypadkach:
-

Z

łe warunki atmosferyczne (deszcz, śnieg).
-
Z

anieczyszczenie powietrza.
-

P

odczas holowania.
-

J

azda z kołem zapasowym typu
dojazdowego albo z łańcuchami
śniegowymi.
-

N

aprawa opony za pomocą zestawu do
prowizorycznej naprawy opon.
-

M

łodzi kierowcy itd.
6
Jazda

162

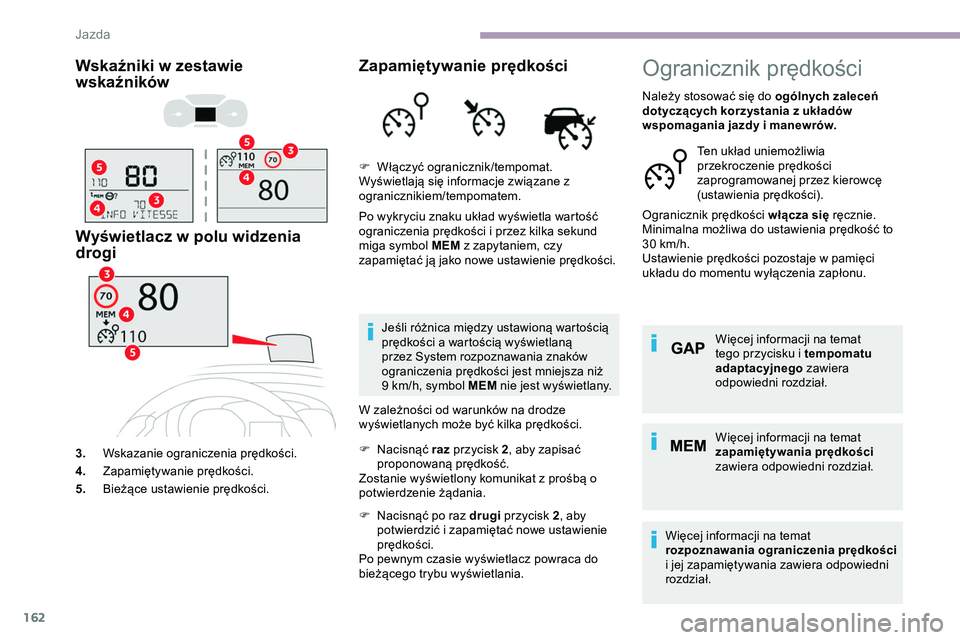

Wskaźniki w zestawie
wskaźników
Wyświetlacz w polu widzenia
drogi
3.Wskazanie ograniczenia prędkości.
4. Zapamiętywanie prędkości.
5. Bieżące ustawienie prędkości.
Zapamiętywanie prędkości
Po wykryciu znaku układ wyświetla wartość
ograniczenia prędkości i przez kilka sekund
miga symbol MEM z zapytaniem, czy
zapamiętać ją jako nowe ustawienie prędkości.
Jeśli różnica między ustawioną wartością
prędkości a wartością wyświetlaną
przez System rozpoznawania znaków
ograniczenia prędkości jest mniejsza niż
9
km/h, symbol MEM nie jest wyświetlany.
W zależności od warunków na drodze
wyświetlanych może być kilka prędkości.
F

N
acisnąć raz przycisk 2, aby zapisać
proponowaną prędkość.
Zostanie wyświetlony komunikat z prośbą o
potwierdzenie żądania.
F

N
acisnąć po raz drugi przycisk 2, aby
potwierdzić i zapamiętać nowe ustawienie
prędkości.
Po pewnym czasie wyświetlacz powraca do
bieżącego trybu wyświetlania. F
W
łączyć ogranicznik/tempomat.
Wyświetlają się informacje związane z
ogranicznikiem/tempomatem.
Ogranicznik prędkości
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów.
Ten układ uniemożliwia
przekroczenie prędkości
zaprogramowanej przez kierowcę
(ustawienia prędkości).
Ogranicznik prędkości włącza się ręcznie.
Minimalna możliwa do ustawienia prędkość to
30
km/h.
Ustawienie prędkości pozostaje w pamięci
układu do momentu wyłączenia zapłonu.
Więcej informacji na temat
tego przycisku i tempomatu
adaptacyjnego zawiera
odpowiedni rozdział.
Więcej informacji na temat
zapamiętywania prędkości
zawiera odpowiedni rozdział.
Więcej informacji na temat
rozpoznawania ograniczenia prędkości
i jej zapamiętywania zawiera odpowiedni
rozdział.
Jazda

163
Przełączniki przy
kierownicyWięcej informacji na temat zapamiętywania
prędkości lub System rozpoznawania
znaków ograniczenia prędkości zawierają
odpowiednie rozdziały.
Wskaźniki w zestawie
wskaźników
Wyświetlacz w polu
widzenia drogi
6. Sygnalizacja włączenia/wstrzymania
działania ogranicznika.
7. Sygnalizacja wyboru trybu ogranicznika
prędkości.
8. Wartość ustawionej prędkości.
Włączanie/wstrzymanie
działania
Regulacja ustawionej
prędkości granicznej
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Aby zmienić graniczną wartość prędkości na
podstawie aktualnej prędkości samochodu:
F
s
kokowo co +/- 1 km/h, należy kolejno
krótko naciskać przycisk 2 lub 3 ;
F

w s
posób ciągły, skokowo co +/- 5 km/h,
należy nacisnąć i przytrzymać przycisk 2
lub 3 .
Aby zmienić wartość prędkości granicznej przy
wykorzystaniu zaprogramowanych ustawień
prędkości i przy użyciu ekranu dotykowego:
F

n
acisnąć przycisk 5 , aby wyświetlić
zaprogramowane ustawienia prędkości;
F

n
acisnąć przycisk odpowiadający
żądanemu ustawieniu prędkości.
1.
WŁ. (położenie LIMIT )/ W YŁ. (położenie 0).
2. Zmniejszenie zaprogramowanej
prędkości.
3. Zwiększenie zaprogramowanej prędkości.
4. Wstrzymanie/wznowienie działania
ogranicznika z ostatnią zapisaną
prędkością.
5. W zależności od wersji:
Wyświetlenie progów prędkości
zapisanych w pamięci.
lub
Przyjęcie prędkości zaproponowanej
przez System rozpoznawania znaków
ograniczenia prędkości (wyświetlany
komunikat MEM).
6. Wyświetlanie i regulacja zaprogramowanej
odległości między pojazdami. F

U
stawić pokrętło 1 w położeniu LIMIT
, aby
wybrać tryb ogranicznika. Działanie funkcji
jest wstrzymane.
F
J
eżeli wartość graniczna jest odpowiednia
(ostatnia prędkość zaprogramowana w
układzie), nacisnąć przycisk 4 , aby włączyć
ogranicznik.
F
P
onowne naciśnięcie przycisku 4 powoduje
chwilowe wstrzymanie działania funkcji
(pauza).
6
Jazda

164
Chwilowe przekroczenie
zaprogramowanej
prędkości
F Aby chwilowo przekroczyć zaprogramowaną prędkość graniczną,
wcisnąć całkowicie pedał przyspieszenia.
Ogranicznik zostaje wtedy wyłączony, a na
wyświetlaczu miga wartość prędkości.
Jeśli prędkość zostaje przekroczona, a
taki stan utrzymuje się przez dłuższy czas,
uruchomiony zostaje ostrzegawczy sygnał
d ź w i ę kow y.
Wystarczy zwolnić pedał przyspieszenia,
aby prędkość spadła poniżej prędkości
zaprogramowanej. Kiedy przekroczenie nie jest skutkiem działania
kierowcy (np.: podczas zjazdu ze stromego
wzniesienia), zostaje natychmiast włączony
sygnał dźwiękowy.
Gdy tylko prędkość samochodu powraca
do zaprogramowanego poziomu,
ogranicznik wznawia działanie: wyświetlana
zaprogramowana prędkość przestaje migać.
Wyłączanie
F Ustawić pokrętło 1 w położeniu 0 :
informacje związane z ogranicznikiem
przestają być wyświetlane.
Usterka
Aby zmienić wartość prędkości granicznej
z wartości zaproponowanej przez System
rozpoznawania znaków ograniczenia
prędkości:
F

P
roponowana prędkość jest wyświetlana w
zestawie wskaźników.
F

N
acisnąć pier wszy raz przycisk 5 .
Zostaje wyświetlony komunikat dotyczący
potwierdzenia zapamiętania prędkości.
F

N
acisnąć drugi raz przycisk 5 , aby zapisać
proponowaną prędkość.
Wartość prędkości zostaje od razu wyświetlona
w zestawie wskaźników jako nowa zadana
prędkość.
Wyświetlanie kresek (najpier w migających,
a następnie wyświetlanych w sposób ciągły)
oznacza usterkę ogranicznika prędkości.
Zlecić sprawdzenie układu w ASO sieci
CITROËN albo w warsztacie specjalistycznym.
Ekran wyboru zamyka się po kilku sekundach.
Ta wartość staje się nową prędkością
graniczną.
Tempomat – zalecenia
szczegółowe
Ze względów bezpieczeństwa tempomat
należy włączać tylko wtedy, gdy warunki
umożliwiają jazdę przez pewien czas
ze stałą prędkością i przy zachowaniu
wystarczającej bezpiecznej odległości.
Po włączeniu tempomatu należy
zachować czujność.
Przytrzymanie
jednego z przycisków zmiany
zaprogramowanej prędkości może
spowodować gwał towną zmianę prędkości
samochodu.
W przypadku stromego zjazdu tempomat
nie będzie w stanie utrzymać zadanej
prędkości. Może okazać się konieczne
przyhamowanie, aby zapanować nad
prędkością samochodu.
W przypadku stromego podjazdu lub
holowania przyczepy osiągnięcie albo
utrzymanie zadanej prędkości może
okazać się niemożliwe.
Jazda

165
Przekroczenie zaprogramowanej
prędkości
Aby chwilowo przekroczyć
zaprogramowaną prędkość, nacisnąć
pedał przyspieszenia (zaprogramowana
prędkość miga).
Aby powrócić do zaprogramowanej
prędkości, zwolnić pedał przyspieszenia
(po osiągnięciu tej prędkości wskazanie
przestaje migać).
Ograniczenia działania
Nie wolno używać układu w
następujących sytuacjach:
-

w o
bszarach miejskich, gdzie istnieje
ryzyko wejścia pieszego na jezdnię;
-

p
rzy dużym natężeniu ruchu;
-

n
a krętych lub stromych drogach;
-

n
a śliskich lub zalanych drogach,
-

w n
iesprzyjających warunkach
klimatycznych;
-

p
odczas jazdy na zamkniętym torze
wyścigowym;
-

p
odczas jazdy na stanowisku z
rolkami;
-

u
żywając łańcuchów śniegowych,
pokrowców przeciwpoślizgowych albo
opon z kolcami.Tempomat
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów oraz
szczegółow ych zaleceń dotyczących
tempomatu .
Ten układ automatycznie utrzymuje
prędkość podróżną na poziomie
zaprogramowanym przez kierowcę
(ustawienie prędkości) bez
konieczności używania pedału
przyspieszenia.
Tempomat włącza się ręcznie.
Wymaga to minimalnej prędkości samochodu
40
km/h.
W przypadku pojazdów wyposażonych w
manualną skrzynię biegów wymagane jest
włączenie co najmniej trzeciego biegu.
W przypadku pojazdów wyposażonych w
automatyczną skrzynię biegów wymagane jest
wybranie trybu D lub włączenie co najmniej
drugiego biegu w trybie M .
W przypadku automatycznej lub sterowanej
skrzyni biegów powinien być włączony co
najmniej drugi bieg.
W pojazdach z układem Stop & Start
tempomat pozostaje włączony po zmianie
biegu bez względu na typ skrzyni biegów. Wyłączenie zapłonu kasuje wszystkie
ustawienia prędkości.
Przełączniki przy
kierownicy
1.
WŁ. (położenie CRUISE )/ W YŁ. (położenie 0).
2. Włączenie regulacji od bieżącej prędkości
pojazdu/zmniejszenie prędkości zadanej.
3. Włączenie regulacji od bieżącej prędkości
pojazdu/zwiększenie prędkości zadanej.
4. Wstrzymanie/wznowienie działania
tempomatu z ostatnią zapisaną
prędkością.
5. W zależności od wersji:
Wyświetlenie progów prędkości
zapisanych w pamięci.
lub
Przyjęcie prędkości zaproponowanej
przez System rozpoznawania znaków
ograniczenia prędkości (wyświetlany
komunikat MEM).
6

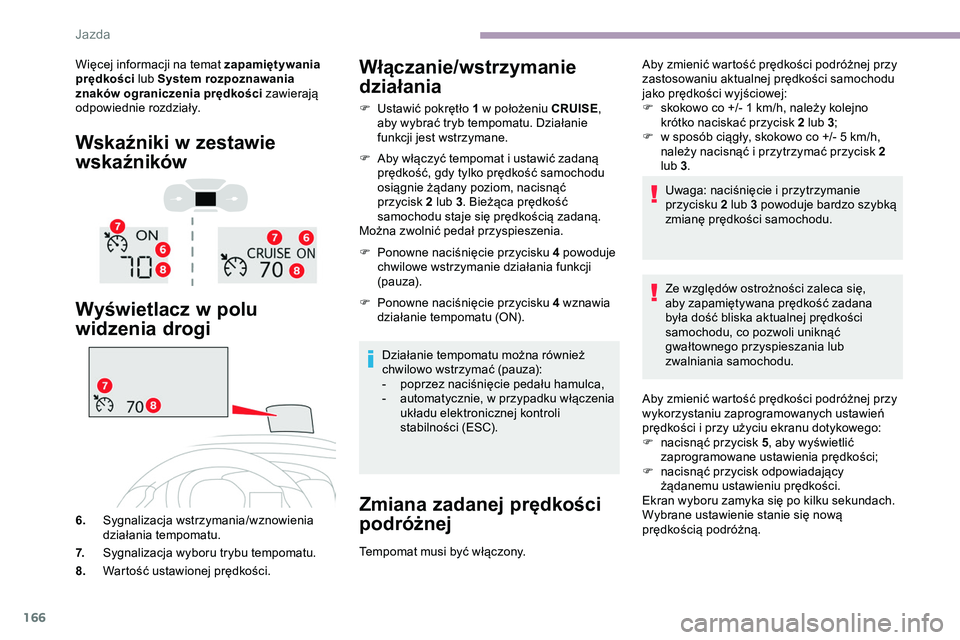

Jazda

166
Więcej informacji na temat zapamiętywania
prędkości lub System rozpoznawania
znaków ograniczenia prędkości zawierają
odpowiednie rozdziały.
Wskaźniki w zestawie
wskaźników
Wyświetlacz w polu
widzenia drogi
6. Sygnalizacja wstrzymania/wznowienia
działania tempomatu.
7. Sygnalizacja wyboru trybu tempomatu.
8. Wartość ustawionej prędkości.
Włączanie/wstrzymanie
działania
F Ustawić pokrętło 1 w położeniu CRUISE ,
aby wybrać tryb tempomatu. Działanie
funkcji jest wstrzymane.
F

A
by włączyć tempomat i ustawić zadaną
prędkość, gdy tylko prędkość samochodu
osiągnie żądany poziom, nacisnąć
przycisk
2 lub 3. Bieżąca prędkość
samochodu staje się prędkością zadaną.
Można zwolnić pedał przyspieszenia.
F

P
onowne naciśnięcie przycisku 4 powoduje
chwilowe wstrzymanie działania funkcji
(pauza).
F

P
onowne naciśnięcie przycisku 4 wznawia
działanie tempomatu (ON).
Działanie tempomatu można również
chwilowo wstrzymać (pauza):
-

p
oprzez naciśnięcie pedału hamulca,
-

a
utomatycznie, w przypadku włączenia
układu elektronicznej kontroli
stabilności (ESC).
Zmiana zadanej prędkości
podróżnej
Tempomat musi być włączony. Aby zmienić wartość prędkości podróżnej przy
zastosowaniu aktualnej prędkości samochodu
jako prędkości wyjściowej:
F

s
kokowo co +/- 1 km/h, należy kolejno
krótko naciskać przycisk 2 lub 3 ;
F
w s
posób ciągły, skokowo co +/- 5 km/h,
należy nacisnąć i przytrzymać przycisk 2
lub 3 .
Uwaga: naciśnięcie i przytrzymanie
przycisku 2 lub 3 powoduje bardzo szybką
zmianę prędkości samochodu.
Ze względów ostrożności zaleca się,
aby zapamiętywana prędkość zadana
była dość bliska aktualnej prędkości
samochodu, co pozwoli uniknąć
gwałtownego przyspieszania lub
zwalniania samochodu.
Aby zmienić wartość prędkości podróżnej przy
wykorzystaniu zaprogramowanych ustawień
prędkości i przy użyciu ekranu dotykowego:
F
n
acisnąć przycisk 5
, aby wyświetlić
zaprogramowane ustawienia prędkości;
F
n
acisnąć przycisk odpowiadający
żądanemu ustawieniu prędkości.
Ekran wyboru zamyka się po kilku sekundach.
Wybrane ustawienie stanie się nową
prędkością podróżną.
Jazda
