2020 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

135
Shine, Business Lounge
Waga dziecka/orientacyjny wiek
Poniżej 10 kg (grupa 0)Do około
6 miesięcy Poniżej 10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1 roku 9 –18 kg (grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX
Gondola (1)Tyłem do kierunku jazdy Tyłem do
kierunku jazdy Przodem do kierunku
jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Rząd 1 (a)
Siedzenie pasażera z wyłączoną „OFF ” lub włączoną „ ON”
poduszką powietrzną pasażera Inny typ niż ISOFIX
Rząd 2 Siedzenie za kierowcą lub pasażerem X
IL(5) IL IL (5)IL I U F, I L
Siedzenie środkowe (b) XIL(5) IL IL (5)IL I U F, I L
Siedzenia tylne IL (1- 5) ILILI U F, I L
Rząd 3 Siedzenia boczne XIL (4) IL IL (4) I U F, I L
Siedzenie środkowe (b) XIL (4) IL IL (4) I U F, I L
Siedzenia tylne IL (1- 4) XIL (4) XIL (4) I U F, I L
5
Bezpieczeństwo

136
(a)Przed umieszczeniem dziecka na tym
miejscu należy zapoznać się z przepisami
obowiązującymi w danym kraju.
(b) Fotelik może być zainstalowany pośrodku.
W takim przypadku nie można korzystać z
siedzeń bocznych.
IUF Miejsce przeznaczone do zamocowania
uniwersalnego fotelika dziecięcego
ISOFIX ( IU) przodem do kierunku
jazdy
(F ) za pomocą górnego paska.
IL Miejsce przeznaczone do zamocowania
półuniwersalnego fotelika dziecięcego
ISOFIX ( IL):
-

t
yłem do kierunku jazdy —
wyposażonego w górny pasek lub w
podpórkę,
-

p
rzodem do kierunku jazdy —
wyposażonego w podpórkę,
-

g
ondoli wyposażonej w górny pasek
lub podpórkę.
Instrukcje mocowania górnego paska
za pomocą mocowań ISOFIX zawiera
odpowiedni rozdział.
X Miejsce nieprzystosowane do instalowania
fotelika lub gondoli ISOFIX z podanej
grupy wagowej. (4)
Siedzenie w 2. rzędzie należy ustawić
tak, aby dziecko siedzące w foteliku
zamontowanym w 3. rzędzie nie dotykało
siedzenia bezpośrednio przed nim.
(5) Przednie siedzenie należy ustawić
tak, aby dziecko siedzące w foteliku
zamontowanym w 2. rzędzie nie dotykało
siedzenia bezpośrednio przed nim.
(6) Przednie siedzenie należy ustawić tak,
aby dziecko w foteliku w 2. rzędzie nie
dotykało siedzenia bezpośrednio z
przodu (przednie siedzenie przesunięte
o 2 ząbki do przodu względem położenia
środkowego mechanizmu przesuwania).
(1) Zamontowanie gondoli na tym miejscu
może uniemożliwić korzystanie z jednego
lub więcej miejsc w tym samym rzędzie.
(2) Fotelik można instalować wyłącznie na
miejscu za kierowcą.
(3) Fotelik można instalować wyłącznie na
pojedynczym siedzeniu pasażera za
kierowcą.
Ręczne zabezpieczenie
przed otwarciem drzwi od
wewnątrz
Blokada ręczna uniemożliwiająca otwarcie
bocznych drzwi przesuwnych za pomocą
wewnętrznej klamki.
Ryglowanie/odryglowywanie
F Przestawić dźwigienkę na krawędzi
bocznych drzwi do góry , aby zaryglować,
lub w dół , aby odryglować drzwi.
Elektryczne zabezpieczenie
przed otwarciem drzwi od
wewnątrz
Układ zdalnego sterowania
uniemożliwiający otwarcie
drzwi tylnych (bocznych drzwi
przesuwnych, drzwi skrzydłowych
lub klapy bagażnika (w
zależności od wersji)) za pomocą
wewnętrznych klamek.
Włączanie/wyłączanie
Przy włączonym zapłonie:
F
N acisnąć ten przycisk. Jego kontrolka
pozostaje włączona, dopóki zabezpieczenie
przed otwarciem drzwi od wewnątrz jest
włączone. Komunikat potwierdza aktywację.
Otwieranie drzwi od zewnątrz jest możliwe.
Bezpieczeństwo

137
F Ponownie nacisnąć ten przycisk. Jego kontrolka jest wyłączona, gdy
zabezpieczenie przed otwarciem drzwi
od wewnątrz jest wyłączone. Komunikat
potwierdza dezaktywację.
W przypadku silnego zderzenia elektryczne
zabezpieczenie przed otwarciem drzwi od
wewnątrz wyłącza się automatycznie.
Inny stan kontrolki sygnalizuje usterkę
elektrycznego zabezpieczenia przed
otwarciem drzwi od wewnątrz.
Zlecić sprawdzenie w ASO sieci CITROËN
lub warsztacie specjalistycznym.
Układ jest niezależny i w żadnym wypadku
nie zastępuje przycisku centralnego
zamka.
Nie należy jeździć z otwartymi bocznymi
drzwiami przesuwnymi.
Przy każdym włączeniu zapłonu należy
sprawdzić stan zabezpieczenia przed
otwarciem drzwi od wewnątrz.
Opuszczając samochód nawet na chwilę,
należy wyjąć kluczyk ze stacyjki.Zabezpieczenie przed otwarciem
szyb w tylnych drzwiach
Ten układ mechaniczny umożliwia
zablokowanie otwierania tylnej
bocznej szyby lewej i/lub prawej.
F

Z

ablokować/odblokować układ za pomocą
kluczyka z pilotem zdalnego sterowania lub
awaryjnego kluczyka układu otwierania i
uruchamiania bez użycia kluczyka.
5
%H]SLHF]H
VWZR

138
Zalecenia dotyczące jazdy
F Przestrzegać kodeksu drogowego i zachować czujność bez względu na warunki
ruchu drogowego.
F

N
ależy obser wować otoczenie i trzymać
ręce na kierownicy, aby być gotowym do
reakcji w każdym momencie i na każdą
ewentualność.
F

N
ależy zachować płynny styl jazdy,
przewidywać hamowanie i przestrzegać
bezpiecznej odległości między pojazdami,
zwłaszcza w trudnych warunkach
pogodowych.
F

W
szystkie czynności wymagające
większej uwagi muszą być bezwzględnie
wykonywane na postoju (np. regulacje
ukł adów).
F

P
odczas długich podróży należy robić
przer wy co dwie godziny.
W celu zapewnienia tr wałości samochodu
oraz dla własnego bezpieczeństwa należy
pamiętać, aby przy prowadzeniu samochodu
przestrzegać określonych środków ostrożności
opisanych poniżej:
Ostrożnie manewrować przy
niewielkiej prędkości
Wymiary samochodu, tj. szerokość, wysokość,
a także długość, różnią się znacznie od
wymiarów lekkiego samochodu dostawczego,
co powoduje, że niektóre przeszkody są trudne
do zauważenia.
Manewry wykonywać powoli.
Przed skręceniem upewnić się, że z w połowie
wysokości części bocznej nie ma żadnej
przeszkody.
Przed cofaniem upewnić się, że z tyłu,
szczególnie na wysokości górnej części
samochodu, nie ma żadnej przeszkody.
Uważać z drabinami, ponieważ zwiększają
gabaryty zewnętrzne samochodu.
Ostrożnie i efektywnie prowadzić
samochód
Spokojnie pokonywać zakręty.
Hamować z wyprzedzeniem, ponieważ droga
hamowania ulega wydłużeniu, zwłaszcza na
mokrych nawierzchniach i tych pokrytych
gołoledzią.
Uważać na podmuchy wiatru z boku
samochodu.
Zachowaj ostrożność
Minimalna wartość ciśnienia w oponach
musi odpowiadać wartości umieszczonej
na etykiecie, a na długich trasach może być
wyższa o 0,2 do 0,3 bara.
Ważne!
Nigdy nie pozostawiać pracującego
silnika w zamkniętym pomieszczeniu
bez dostatecznej wentylacji. Silniki
spalinowe wydzielają toksyczne spaliny,
jak np. tlenek węgla. Grozi to zatruciem i
śmiercią!
W trudnych warunkach zimowych
(temperatura poniżej -23 °C) przed
ruszeniem należy pozostawić silnik
pracujący na wolnych obrotach przez
4 minuty, aby zapewnić prawidłowe
działanie i tr wałość elementów
mechanicznych, silnika oraz skrzyni
biegów. Nigdy nie jeździć z zaciągniętym
hamulcem postojowym
. Ryzyko
przegrzania i uszkodzenia układu
hamulcowego!
Nie należy parkować pojazdu lub
pozostawiać włączonego silnika na
łatwopalnej nawierzchni (sucha trawa,
zwiędłe liście, papier itp.). Układ
wydechowy samochodu jest bardzo
gorący nawet po upływie kilku minut od
wyłączenia silnika. Ryzyko pożaru!
Nigdy nie pozostawiać samochodu
z pracującym silnikiem bez nadzoru .
Jeżeli trzeba opuścić samochód, gdy
silnik pracuje, należy włączyć hamulec
postojowy i ustawić skrzynię biegów w
położeniu neutralnym albo w położeniu N
lub P (w zależności od typu skrzyni
biegów).
Nie zostawiać dzieci bez opieki
wewnątrz samochodu .

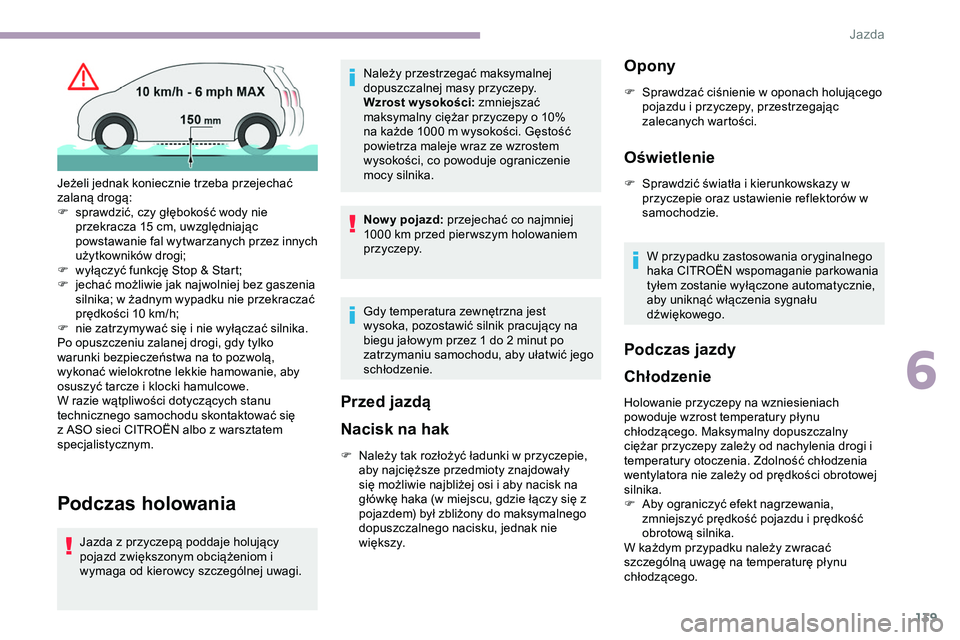

Jazda po zalanej drodze
Zaleca się, aby nie jechać po zalanej
drodze, gdyż może to spowodować poważne
uszkodzenie silnika, skrzyni biegów, jak
również układów elektrycznych samochodu.
Jazda

139
Podczas holowania
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i
wymaga od kierowcy szczególnej uwagi.Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy.
Wzrost w ysokości: zmniejszać
maksymalny ciężar przyczepy o 10%
na każde 1000 m wysokości. Gęstość
powietrza maleje wraz ze wzrostem
wysokości, co powoduje ograniczenie
mocy silnika.
Now y pojazd: przejechać co najmniej
1000 km przed pier wszym holowaniem
p r z yc ze py.
Gdy temperatura zewnętrzna jest
wysoka, pozostawić silnik pracujący na
biegu jałowym przez 1 do 2 minut po
zatrzymaniu samochodu, aby ułatwić jego
schłodzenie.
Przed jazdą
Nacisk na hak
F Należy tak rozłożyć ładunki w przyczepie,
aby najcięższe przedmioty znajdowały
się możliwie najbliżej osi i aby nacisk na
główkę haka (w miejscu, gdzie łączy się z
pojazdem) był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie
w i ę ks z y.
Opony
F Sprawdzać ciśnienie w oponach holującego pojazdu i przyczepy, przestrzegając
zalecanych wartości.
Oświetlenie
F Sprawdzić światła i kierunkowskazy w przyczepie oraz ustawienie reflektorów w
samochodzie.
W przypadku zastosowania oryginalnego
haka CITROËN wspomaganie parkowania
tyłem zostanie wyłączone automatycznie,
aby uniknąć włączenia sygnału
dźwiękowego.
Podczas jazdy
Chłodzenie
Holowanie przyczepy na wzniesieniach
powoduje wzrost temperatury płynu
chłodzącego. Maksymalny dopuszczalny
ciężar przyczepy zależy od nachylenia drogi i
temperatury otoczenia. Zdolność chłodzenia
wentylatora nie zależy od prędkości obrotowej
silnika.
F

A
by ograniczyć efekt nagrzewania,
zmniejszyć prędkość pojazdu i prędkość
obrotową silnika.
W każdym przypadku należy zwracać
szczególną uwagę na temperaturę płynu
chłodzącego.
Jeżeli jednak koniecznie trzeba przejechać
zalaną drogą:
F

s

prawdzić, czy głębokość wody nie
przekracza 15

cm, uwzględniając
powstawanie fal wytwarzanych przez innych
użytkowników drogi;
F

w

yłączyć funkcję Stop & Start;
F

j

echać możliwie jak najwolniej bez gaszenia
silnika; w żadnym wypadku nie przekraczać
prędkości 10

km/h;
F

n

ie zatrzymywać się i nie wyłączać silnika.
Po opuszczeniu zalanej drogi, gdy tylko
warunki bezpieczeństwa na to pozwolą,
wykonać wielokrotne lekkie hamowanie, aby
osuszyć tarcze i klocki hamulcowe.
W razie wątpliwości dotyczących stanu
technicznego samochodu skontaktować się
z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
6
J

140
W razie włączenia się kontrolki
alarmowej lub kontrolki STOP należy
możliwie najszybciej zatrzymać
pojazd i wyłączyć silnik.
Układ hamulcowy
Holowanie przyczepy wydłuża drogę
hamowania. Aby ograniczyć przegrzewanie się
hamulców, zaleca się hamowanie silnikiem.
Wiatr boczny
Należy pamiętać o zwiększonej wrażliwości
pojazdu na wiatr boczny.
Zabezpieczenie przed
kradzieżą
Elektroniczna blokada
rozruchu
W pilocie zdalnego sterowania znajduje się
chip elektroniczny zawierający specjalny
kod. Po włączeniu zapłonu kod musi zostać
rozpoznany, aby rozruch był możliwy.
Ten układ blokuje układ sterowania pracą
silnika kilka sekund po wyłączeniu zapłonu,
uniemożliwiając w ten sposób rozruch silnika w
razie włamania do samochodu.
Usterka zostanie zasygnalizowana
przez zapalenie się tej kontrolki,
sygnał dźwiękowy oraz komunikat
na ekranie. Samochód się nie uruchomi. Skontaktować się
z ASO sieci CITROËN.
Rozruch/wyłączanie
silnika
Uruchamianie
Hamulec postojowy musi być
zaciągnięty.
F

W p

ojeździe z manualną skrzynią
biegów ustawić dźwignię zmiany biegów
w położeniu neutralnym, nacisnąć pedał
sprzęgła do oporu i przytrzymać pedał
wciśnięty do momentu uruchomienia silnika.
F

W p

ojeździe z automatyczną skrzynią
biegów ustawić wybierak w położeniu P , a
następnie wcisnąć pedał hamulca do oporu.
F

W p

ojeździe ze sterowaną skrzynią
biegów wybrać położenie N , a następnie
wcisnąć pedał hamulca do oporu.
Za pomocą zwykłego kluczyka/
za pomocą kluczyka z pilotem
zdalnego sterowania
1. Położenie Stop.
2. Położenie Zapłon włączony .
3. Położenie Rozruch.
F

W
łożyć kluczyk do stacyjki. Układ
rozpoznaje kod rozruchu.
F

O
dblokować kolumnę kierownicy, obracając
równocześnie kierownicę i kluczyk.
W niektórych przypadkach może być
konieczne użycie większej siły, aby
obrócić kierownicę (np. jeżeli koła są
skręcone i dociśnięte do krawężnika).
F

P
rzekręcić kluczyk do położenia 2
(włączenie zapłonu) w celu włączenia
układu świec żarowych.
F

Z
aczekać, aż ta kontrolka w
zestawie wskaźników zgaśnie,
a następnie włączyć rozrusznik,
obracając kluczyk do położenia
3
i przytrzymując do momentu
uruchomienia silnika, bez
wciskania pedału przyspieszenia
Gdy silnik zacznie pracować,
zwolnić kluczyk.
Jazda

141
Kontrolka nie zapala się, jeżeli silnik jest
już rozgrzany.W niektórych warunkach
klimatycznych należy przestrzegać
poniższych zaleceń:
-
W w
arunkach normalnych nie
rozgrzewać silnika na postoju, ale
ruszyć od razu i jechać z umiarkowaną
prędkością.
-

W w
arunkach zimowych po włączeniu
zapłonu czas świecenia kontrolki świec
żarowych wydłuża się. Zaczekać, aż
kontrolka zgaśnie i wtedy uruchomić
silnik.
-

W
bardzo trudnych warunkach
zimowych (przy temperaturze poniżej
-23
°C), aby zapewnić prawidłowe
działanie i tr wałość elementów
mechanicznych samochodu, silnika
i skrzyni biegów, należy pozwolić
silnikowi pracować przez 4
minuty
przed ruszeniem z miejsca.
Nigdy nie pozostawiać pracującego
silnika w zamkniętym pomieszczeniu
bez dostatecznej wentylacji: silniki
spalinowe wydzielają toksyczne spaliny,
jak np. tlenek węgla. Grozi to zatruciem i
śmiercią! Jeżeli silnik nie uruchamia się od razu,
wyłączyć zapłon.
Odczekać kilka sekund przed ponowną
próbą rozruchu. Jeżeli po kilku próbach
silnik nie daje się uruchomić, zrezygnować
z dalszych prób: grozi to uszkodzeniem
rozrusznika i silnika.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Przy użyciu funkcji otwierania
i uruchamiania bez użycia
kluczyka
F Nacisnąć przycisk „
S TA R T/
STOP ”. Kontrolka nie zapala się, jeżeli silnik jest
już rozgrzany. W pewnych warunkach
klimatycznych zaleca się postępowanie
zgodnie z poniższymi zaleceniami:
-

W w
arunkach normalnych nie
rozgrzewać silnika na postoju, ale
ruszyć od razu i jechać z umiarkowaną
prędkością.
-
W w
arunkach zimowych po włączeniu
zapłonu czas świecenia kontrolki świec
żarowych wydłuża się. Zaczekać, aż
kontrolka zgaśnie i wtedy uruchomić
silnik.
-
W
bardzo trudnych warunkach
zimowych (przy temperaturze poniżej
-23°C), aby zapewnić prawidłowe
działanie i tr wałość elementów
mechanicznych samochodu, silnika
i skrzyni biegów, należy pozwolić
silnikowi pracować przez 4 minuty
przed ruszeniem z miejsca.
Nigdy nie pozostawiać pracującego
silnika w zamkniętym pomieszczeniu
bez dostatecznej wentylacji: silniki
spalinowe wydzielają toksyczne spaliny,
jak np. tlenek węgla. Grozi to zatruciem i
śmiercią!
F

U

mieścić pilota zdalnego sterowania
we wnętrzu samochodu, w strefie
rozpoznawania.
Kolumna kierownicy odblokowuje się i silnik
uruchamia się praktycznie natychmiast.
6
Jazda

142
W przypadku silników Diesla
w temperaturze poniżej zera
uruchomienie nastąpi po
wyłączeniu kontrolki świec
żarowych.
Jeżeli ta kontrolka włączy się po
naciśnięciu przycisku „START/
STOP”, należy przytrzymać
wciśnięty pedał hamulca lub
sprzęgła, aż do wyłączenia
kontrolki. Nie naciskać ponownie
przycisku „START/STOP”, aż do
uruchomienia silnika.
Pilot zdalnego sterowania układu
otwierania i uruchamiania bez użycia
kluczyka musi znajdować się w strefie
rozpoznawania.
Nigdy nie wysiadać z samochodu przy
pracującym silniku, z pilotem zdalnego
sterowania przy sobie.
Jeżeli pilot zdalnego sterowania znajdzie
się poza strefą rozpoznawania, wyświetla
się komunikat.
Umieścić pilota zdalnego sterowania w
strefie, aby móc uruchomić silnik. Jeżeli jeden z warunków rozruchu nie
jest spełniony, w zestawie wskaźników
zostanie wyświetlony komunikat. W
niektórych przypadkach należy lekko
poruszyć kierownicą, jednocześnie
naciskając przycisk „START/STOP”, aby
odblokować kolumnę kierownicy, o czym
informuje komunikat.
Wyłączanie
Za pomocą zwykłego kluczyka/
za pomocą kluczyka z pilotem
zdalnego sterowania
F Unieruchomić pojazd.
F

O
brócić kluczyk do położenia 1 (Stop) i
wyjąć go ze stacyjki.
F

A
by zablokować kolumnę kierownicy,
obracać kierownicę aż do zablokowania.
Aby ułatwić odblokowanie kolumny
kierownicy, zaleca się ustawienie
przednich kół w osi samochodu przed
wyłączeniem silnika.
F

S
prawdzić, czy hamulec postojowy jest
prawidłowo włączony, zwłaszcza na
nachylonym terenie. Nigdy nie wyłączać zapłonu przed
całkowitym zatrzymaniem pojazdu.
Z chwilą wyłączenia silnika układy
wspomagania układu hamulcowego i
kierownicy także zostają wyłączone: grozi
to utratą panowania nad samochodem.
Ze względów bezpieczeństwa nigdy
nie opuszczać samochodu bez pilota
zdalnego sterowania, nawet na krótki
czas.
Nie zawieszać ciężkich przedmiotów na
kluczyku lub pilocie zdalnego sterowania,
które poprzez nacisk na jego oś w
stacyjce mogą spowodować usterkę.
Pozostawienie kluczyka w położeniu
zapłonu
Aby przypomnieć o pozostawionym
kluczyku w stacyjce w położeniu 1 (stop)
,
po otwarciu drzwi kierowcy wyświetla
się komunikat ostrzegawczy, któremu
towarzyszy sygnał dźwiękowy.
W przypadku pozostawienia kluczyka w
stacyjce w położeniu 2 (zapłon) zapłon
zostanie wyłączony automatycznie po
upływie jednej godziny.
Aby włączyć zapłon, należy obrócić
kluczyk w położenie 1 (stop) , a następnie
ponownie w położenie 2 (zapłon) .
J
