2020 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

7
Ograniczenie podłączania urządzeń
przenośnych przez pasażerów (odtwarzaczy
audio/wideo, konsoli gier itd.) sprzyja
zmniejszeniu zużycia energii, a więc i paliwa.
Przed opuszczeniem samochodu odłączyć
wszystkie urządzenia przenośne.
Ekojazda
Optymalne wykorzystanie
skrzyni biegów
W przypadku manualnej skrzyni biegów
ruszać powoli, nie czekać ze zmianą biegu
na wyższy. Podczas przyspieszania jak
najszybciej zmieniać biegi na wyższe.
W przypadku sterowanej skrzyni biegów
preferować tryb automatyczny oraz nie
naciskać mocno ani gwałtownie pedału
przyspieszenia.
W przypadku automatycznej skrzyni biegów
preferować tryb automatyczny oraz nie
naciskać mocno ani gwałtownie pedału
przyspieszenia.
Zachowanie spokojnego
sposobu prowadzenia
Przestrzegać bezpiecznej odległości między
pojazdami, starać się hamować silnikiem
zamiast hamulcem głównym, stopniowo
naciskać pedał przyspieszenia. Takie
zachowanie przyczynia się do zmniejszenia
zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Jeżeli pojazd jest wyposażony w przycisk
tempomatu „CRUISE” przy kierownicy,
włączać tempomat już przy 40

km/h, gdy ruch
na drodze przebiega płynnie.
Wydajne korzystanie z
wyposażenia elektrycznego
Jeżeli w kabinie jest zbyt gorąco, przed
ruszeniem przewietrzyć ją, opuszczając
szyby i otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Po przekroczeniu prędkości 50
km/h zamknąć
szyby i pozostawić otwarte nawiewy.
Rozważyć użycie wyposażenia
umożliwiającego zmniejszenie temperatury
w kabinie (zasłona otwieranego dachu, rolety
i t d .) . Nie używać reflektorów i świateł
przeciwmgłowych, gdy warunki widoczności
tego nie wymagają.
Uruchamiać silnik tuż przed rozpoczęciem
jazdy (głównie zimą). Kabina nagrzewa się
szybciej podczas jazdy. O ile klimatyzacja nie ma trybu regulacji
automatycznej, wyłączyć ją jak najszybciej,
gdy temperatura osiągnie odpowiedni poziom.
Wyłączać odmrażanie i osuszanie szyb, jeżeli
te funkcje nie są wyłączane automatycznie.
Jak najszybciej wyłączać podgrzewanie
siedzenia.
Ekojazda to zbiór codziennych praktyk umożliwiających kierowcy zmniejszenie zużycia paliwa i emisji CO
2.
Wskaźnik zmiany biegu zachęca kierowcę
do włączenia optymalnego biegu: gdy
tylko zalecenie wyświetli się w zestawie
wskaźników, zastosować się do niego jak
najszybciej.
W przypadku sterowanej skrzyni biegów ten
wskaźnik pojawia się tylko w trybie ręcznym.
W przypadku automatycznej skrzyni biegów
ten wskaźnik pojawia się tylko w trybie
ręcznym.
.
E

8
Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu. Najcięższe bagaże położyć w
bagażniku jak najbliżej tylnej kanapy.
Ograniczyć obciążenie samochodu i
zminimalizować opór aerodynamiczny (belki
dachowe, relingi dachowe, bagażniki na
rowery, przyczepa itd.). Najlepiej używać
bagażnika dachowego.
Zdjąć relingi dachowe i bagażnik dachowy,
gdy nie są potrzebne.
Po zakończeniu sezonu zimowego wymienić
opony zimowe na letnie.
Przestrzeganie instrukcji
ser wisow ych
Regularnie kontrolować ciśnienie w zimnych
oponach, którego wartość powinna być
zgodna z wartością na etykiecie znajdującej
się na ramie drzwi po stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
-
p
rzed długą podróżą,
-

p
rzed każdą zmianą pory roku,
-

p
o długim postoju.
Pamiętać również o kole zapasowym oraz
o oponach przyczepy albo przyczepy
kempingowej. Regularnie wykonywać przeglądy samochodu
(olej silnikowy, filtr oleju, filtr powietrza, filtr
kabiny itd.) i przestrzegać terminów podanych
w planie obsługowym producenta.
Podczas tankowania paliwa nie należy
dolewać paliwa po trzecim odcięciu zasilania
z dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero po
3000 km można zauważyć ustabilizowanie się
średniego zużycia paliwa. W przypadku silnika Diesel BlueHDi, gdy
układ SCR jest niesprawny, samochód
zaczyna emitować zanieczyszczenia.
Należy jak najszybciej udać się do ASO sieci
CITROËN lub do warsztatu specjalistycznego,
aby obniżyć emisję tlenków azotu do poziomu
zgodnego z przepisami.
E

9
Zestaw wskaźników
Prędkościomierz
Prędkościomierz analogowy (km/h albo mph).
Wskaźniki z tekstowym
zestawem wskaźników LCD
lub matrycowym zestawem
wskaźników
1.Wskaźnik poziomu paliwa.
2. Wskaźnik temperatury płynu
chłodzącego.
Wyświetlacz
W przypadku jazdy za granicą może zajść
konieczność zmiany jednostek odległości:
prędkość powinna być wyświetlana w
jednostkach obowiązujących w danym
kraju (km albo mile). Jednostki można
zmienić w menu konfiguracji ekranu
podczas postoju samochodu.
Z zestawem wskaźników LCD
Z tekstowym zestawem
wskaźników LCD Z matrycowym zestawem
wskaźników
1.
Wartości zadane tempomatu lub
ogranicznika prędkości.
2. Wskaźnik zmiany biegu.
Przełożenie w automatycznej lub
sterowanej skrzyni biegów.
3. Prędkościomierz cyfrowy (km/h lub mph) w
pojazdach z zestawem wskaźników LCD i
tekstowym zestawem wskaźników LCD.
Pole wyświetlania w pojazdach z
matrycowym zestawem wskaźników:
komunikaty alarmowe lub o stanie funkcji,
komputer pokładowy, prędkościomierz
cyfrowy (km/h lub mph) itp.
4. Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile),
licznik dziennego przebiegu (km lub mile).
Strefa wyświetlania w pojazdach z
tekstowym zestawem wskaźników LCD:
komunikaty alarmowe lub o stanie funkcji,
komputer pokładowy itp.
5. Wskaźnik temperatury płynu
chłodzącego.
6. Wskaźnik poziomu oleju silnikowego.
7. Wskaźnik poziomu paliwa.
1
Przyrządy pokładowe

10
Przyciski sterujące
Z zestawem wskaźników LCD
Z tekstowym zestawem
wskaźników LCD
Z matrycowym zestawem
wskaźników
C.Zerowanie dziennego licznika przebiegu.
W zależności od wersji: przejście do
menu konfiguracji (długie naciśnięcie),
zatwierdzenie wyboru (krótkie
naciśnięcie).
D. Przypomnienie informacji o przeglądzie
lub pozostały zasięg w pojazdach z
układem SCR i AdBlue
®.
Zerowanie wybranej funkcji (licznik
ser wisowy lub licznik dziennego
przebiegu kilometrów).
W zależności od wersji: przejście do
menu konfiguracji (długie naciśnięcie),
zatwierdzenie wyboru (krótkie
naciśnięcie).
Za pomocą ekranu dotykowego
można również sterować
potencjometrem oświetlenia.
Obrotomierz
Obrotomierz (x 1000 obr./min).
A.
Zerowanie wskaźnika serwisowego.
Chwilowe przypomnienie informacji
o przeglądzie lub pozostały zasięg w
pojazdach z układem AdBlue®.
W zależności od wersji: powrót do
wyższego poziomu lub anulowanie
bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: poruszanie się
po menu, po liście, zmiana wartości.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w
postaci symboli informują kierowcę o usterce
(kontrolki alarmowe) lub stanie działania układu
(kontrolka włączenia lub wyłączenia). Niektóre
kontrolki świecą na dwa sposoby (w sposób
ciągły lub migają) oraz/lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć
sygnał dźwiękowy i/lub komunikat wyświetlany
na ekranie.
Na podstawie związku powiadomienia ze
stanem pracy samochodu można stwierdzić,
czy jest to sytuacja normalna, czy wystąpiła
usterka. Więcej informacji zawierają opisy
poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre kontrolki alarmowe w kolorze
czer wonym lub pomarańczowym zapalają
się na kilka
sekund po włączeniu zapłonu
samochodu. Powinny one zgasnąć po
uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Przyrządy pokładowe

11
Stałe świecenie kontrolki
Świecenie czer wonej lub pomarańczowej
kontrolki alarmowej przy włączonym silniku lub
podczas jazdy sygnalizuje usterkę wymagającą
przeprowadzenia dodatkowej diagnostyki na
podstawie odpowiedniego komunikatu oraz
opisu kontrolki w dokumentach pojazdu.
Gdy kontrolka alarmowa nie
gaśnie
Odniesienia (1), (2) oraz (3) w opisie
kontrolki wskazują, czy poza niezwłocznym
podjęciem zalecanych działań trzeba również
skontaktować się z wykwalifikowanym
specjalistą. (1)
: Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon.
(2): Skontaktować się z ASO sieci CITROËN
lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci CITROËN lub
warsztatu specjalistycznego.
Kontrolka STOP Świeci w sposób
ciągły, czemu
towarzyszy
świecenie innej
kontrolki alarmowej
oraz wyświetlenie
komunikatu i włączenie
sygnału dźwiękowego. Oznacza poważną usterkę silnika,
układu hamulcowego, układu
kierowniczego ze wspomaganiem,
automatycznej skrzyni biegów lub
poważną usterkę elektryczną.
Wykonać (1), a następnie (2).
Ciśnienie oleju
silnikowego Świeci w sposób
c i ą g ł y. Usterka układu smarowania silnika.
Wykonać (1), a następnie (2).
Układ
hamulcowy Świeci w sposób
c i ą g ł y. Duży spadek poziomu płynu
hamulcowego. Wykonać (1), po czym uzupełnić poziom płynem
hamulcowym zalecanym przez producenta. Jeżeli
problem utrzymuje się, należy wykonać (2).
Lista kontrolek
Kontrolka
StanPrzyczyna Działania/uwagi
Kontrolki w kolorze czerwonym
1
Przyrządy pokładowe

12
+Układ
hamulcowy
Świeci w sposób
ciągły, czemu
towarzyszy świecenie
kontrolki ABS. Usterka układu elektronicznego
rozdzielacza siły hamowania (EBFD).
Wykonać (1), a następnie (2).
Hamulec
postojowy Świeci w sposób
c i ą g ł y. Hamulec postojowy jest zaciągnięty
lub nie został prawidłowo zwolniony.
lub Maksymalna
temperatura
płynu
chłodzącego Świeci w sposób
ciągły (kontrolka
alarmowa lub LED)
i wskazówka w
strefie czer wonej (w
zależności od wersji). Zbyt wysoka temperatura w układzie
chłodzenia.
Wykonać (1). Jeżeli trzeba dolać płynu, należy
zaczekać, aż silnik ostygnie. Jeżeli problem utrzymuje
się, należy wykonać (2).
Kontrolka
StanPrzyczyna Działania/uwagi
Ładowanie
akumulatora Świeci w sposób
c i ą g ł y. Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora itd.). Oczyścić i dokręcić zaciski. Jeśli kontrolka nie zgaśnie
po uruchomieniu silnika, wykonać (2).
Pas
bezpieczeństwa
niezapięty/
odpięty W sposób ciągły
lub miga, czemu
towarzyszy
narastający sygnał
d ź w i ę kow y. Pas bezpieczeństwa nie jest zapięty
lub został odpięty (w zależności od
wersji).
Drzwi otwar te Świeci w sposób ciągły,
czemu towarzyszy
komunikat wskazujący
otwarte drzwi.
Sygnał dźwiękowy
uzupełnia alarm
w przypadku
przekroczenia
prędkości 10
km/h.Drzwi, bagażnik, klapa bagażnika
lub jej szyba nadal są otwarte (w
zależności od wersji).
Zamknąć odpowiednie drzwi.
Jeżeli samochód jest wyposażony w prawe drzwi
skrzydłowe, ich otwarcie nie
jest sygnalizowane przez
tę kontrolkę.
Przyrządy pokładowe

13

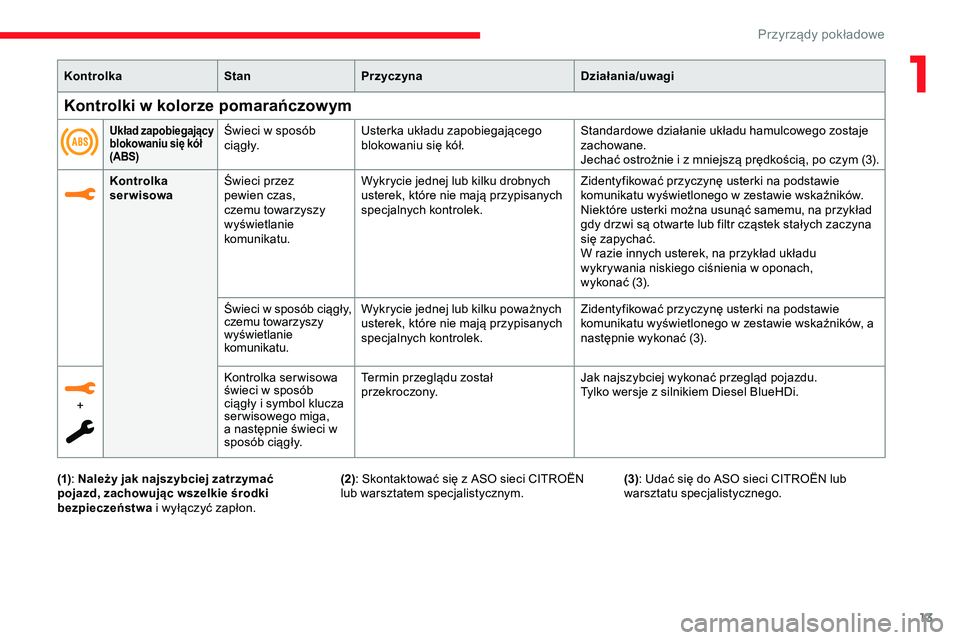

KontrolkaStanPrzyczyna Działania/uwagi
Kontrolka
serwisowa Świeci przez
pewien czas,
czemu towarzyszy
wyświetlanie
komunikatu. Wykrycie jednej lub kilku drobnych
usterek, które nie mają przypisanych
specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników.
Niektóre usterki można usunąć samemu, na przykład
gdy drzwi są otwarte lub filtr cząstek stałych zaczyna
się zapychać.
W razie innych usterek, na przykład układu
wykrywania niskiego ciśnienia w oponach,
wykonać
(3).
Świeci w sposób ciągły,
czemu towarzyszy
wyświetlanie
komunikatu. Wykrycie jednej lub kilku poważnych
usterek, które nie mają przypisanych
specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników, a
następnie wykonać (3).
+ Kontrolka ser wisowa
świeci w sposób
ciągły i symbol klucza
serwisowego miga,
a następnie świeci w
sposób ciągły.Termin przeglądu został
przekroczony.
Jak najszybciej wykonać przegląd pojazdu.
Tylko wersje z silnikiem Diesel BlueHDi.
Kontrolki w kolorze pomarańczowym
Układ zapobiegający
blokowaniu się kół
(ABS)Świeci w sposób
c i ą g ł y.Usterka układu zapobiegającego
blokowaniu się kół. Standardowe działanie układu hamulcowego zostaje
zachowane.
Jechać ostrożnie i z mniejszą prędkością, po czym (3).
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon. (2): Skontaktować się z ASO sieci CITROËN
lub warsztatem specjalistycznym.
(3)
: Udać się do ASO sieci CITROËN lub
warsztatu specjalistycznego.
1
Przyrządy pokładowe

14
AdBlue®
( E u r o 6 .1)Świeci w sposób ciągły po włączeniu
zapłonu, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
z pozostałym zasięgiem. Pozostały zasięg wynosi od 2400 do
600
km.Należy jak najszybciej uzupełnić
poziom AdBlue® lub wykonać (3).
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon. (2): Skontaktować się z ASO sieci CITROËN
lub warsztatem specjalistycznym.
(3)
: Udać się do ASO sieci CITROËN lub
warsztatu specjalistycznego.
Kontrolka
Stan PrzyczynaDziałania/uwagi
+ Kontrolka AdBlue
® i kontrolka
ser wisowa świecą w sposób
ciągły, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu
informującego o pozostałym zasięgu. Pozostały przebieg poniżej 600
km.Koniecznie uzupełnić poziom płynu
AdBlue®, aby uniknąć usterki lub
wykonać (3).
Kontrolka AdBlue
® miga, a kontrolka
ser wisowa świeci w sposób
ciągły, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu
informującego o blokadzie rozruchu. Zbiornik AdBlue® jest pusty:
przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby ponownie uruchomić silnik,
uzupełnić poziom AdBlue® lub
wykonać (2).
Do zbiornika należy koniecznie dolać
minimum 5 l AdBlue
®.
Przyrządy pokładowe
