2019 TOYOTA YARIS Manuale duso (in Italian)

233
4
4-1. Prima di mettersi alla guida
Guida
YARIS_F_OM_Europe_OM52K23L
Traino di un rimorchio
◆Limiti di carico
Prima di trainare un rimorchio, controllare la capacità di traino consentita, il
valore GVM (massa lorda del veicolo), il valore MPAC (capacità massima
ammissibile per l’assale) e il carico ammesso sulla barra di traino.
( P. 648)
◆Gancio/staffa di traino
Toyota raccomanda l’utilizzo del gancio o della staffa di traino Toyota.
Tuttavia possono essere utilizzati anche altri prodotti idonei di qualità
simile.
Il veicolo è stato concepit o principalmente per il trasporto di persone. Il
traino di un rimorchio influirà negativamente sulla guidabilità, sulle
prestazioni, sulla frenata, sulla durata e sul consumo di carburante. La
sicurezza e la soddisfazione de gli occupanti dipendono dall’uso
dell’equipaggiamento corretto e da uno stile di guida prudente. Per la
sicurezza vostra e degli altri uten ti della strada, non sovraccaricare il
veicolo o il rimorchio.
Per trainare un rimorchio in modo sicuro, usare la massima cautela e
guidare il veicolo in base alle caratteristiche e alle condizioni operative
del rimorchio.
Le garanzie Toyota non coprono i danni o i malfunzionamenti derivanti
dal traino di un rimorchio per scopi commerciali.
Dato che in alcuni Paesi vi sono delle normative aggiuntive, prima del
traino occorre chiedere ulteriori informazioni al proprio concessionario
autorizzato Toyota o officina, o ad un altro professionista
adeguatamente qualificato e attrezzato.

2344-1. Prima di mettersi alla guida
YARIS_F_OM_Europe_OM52K23L

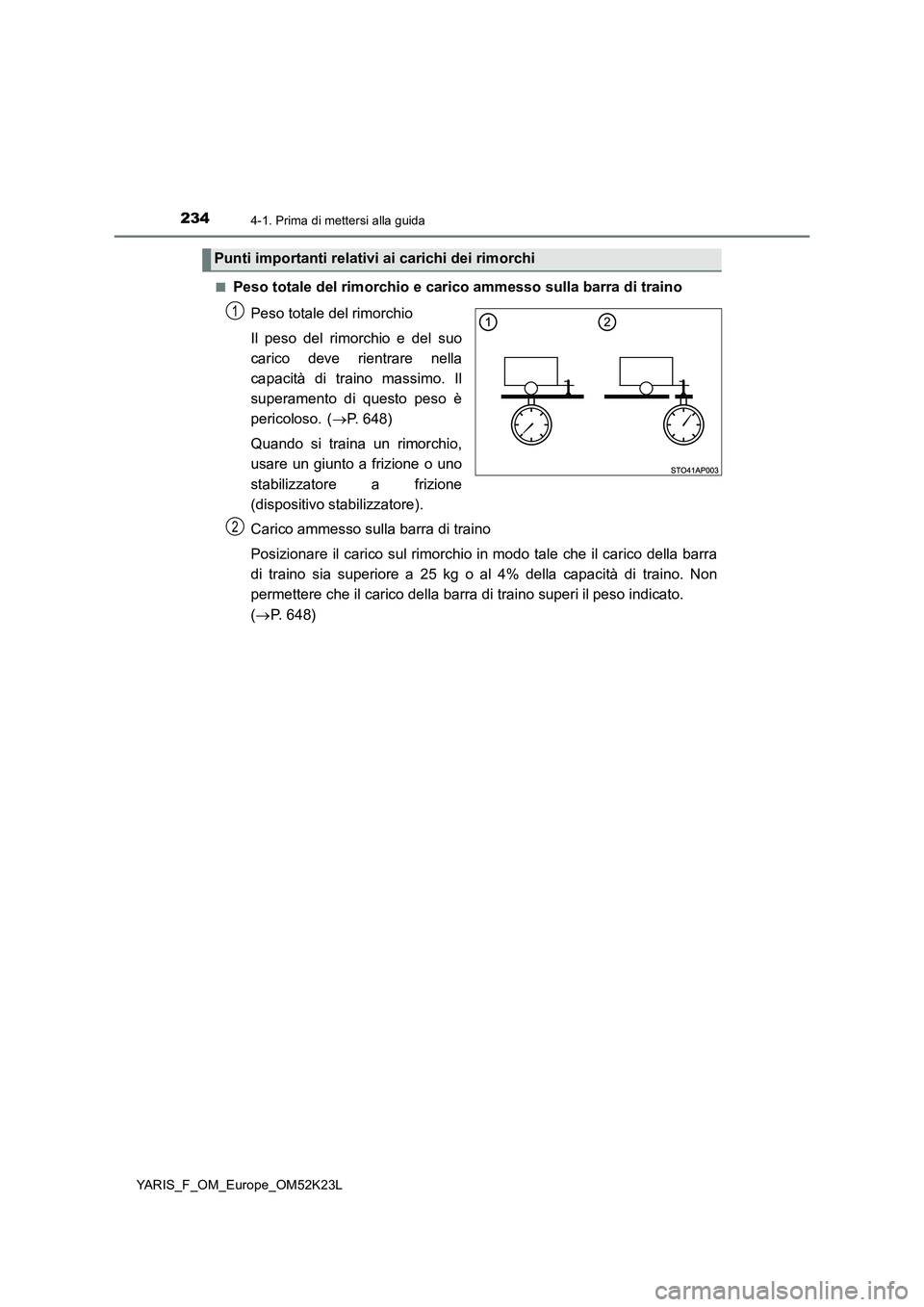

■Peso totale del rimorchio e carico ammesso sulla barra di traino
Peso totale del rimorchio
Il peso del rimorchio e del suo
carico deve rientrare nella
capacità di traino massimo. Il
superamento di questo peso è
pericoloso. ( P. 648)
Quando si traina un rimorchio,
usare un giunto a frizione o uno
stabilizzatore a frizione
(dispositivo stabilizzatore).
Carico ammesso sulla barra di traino
Posizionare il carico sul rimorchio in modo tale che il carico della barra
di traino sia superiore a 25 kg o al 4% della capacità di traino. Non
permettere che il carico della barra di traino superi il peso indicato.
( P. 648)
Punti importanti relativi ai carichi dei rimorchi
1
2

2354-1. Prima di mettersi alla guida
4
Guida
YARIS_F_OM_Europe_OM52K23L
■Targhetta informativa (etichetta del costruttore)
Tipo A
Massa lorda del veicolo
Capacità massima ammissibile
per l’assale posteriore
Tipo B
Massa lorda del veicolo
Capacità massima ammissibile
per l’assale posteriore
■Massa lorda del veicolo
Modelli veicoli categoria M1*
Il peso combinato di guidatore, pa sseggeri, bagaglio, gancio di traino,
massa in ordine di marcia totale e carico della barra di traino non deve
superare la massa lorda del veicolo di oltre 100 kg. Il superamento di
questo peso è pericoloso.
Modelli veicoli categoria N1*
Il peso combinato di guidatore, pa sseggeri, bagaglio, gancio di traino,
massa in ordine di marcia totale e carico della barra di traino non deve
superare la massa lorda del veicolo. Il superamento di questo peso è
pericoloso.
1
2
1
2

2364-1. Prima di mettersi alla guida
YARIS_F_OM_Europe_OM52K23L

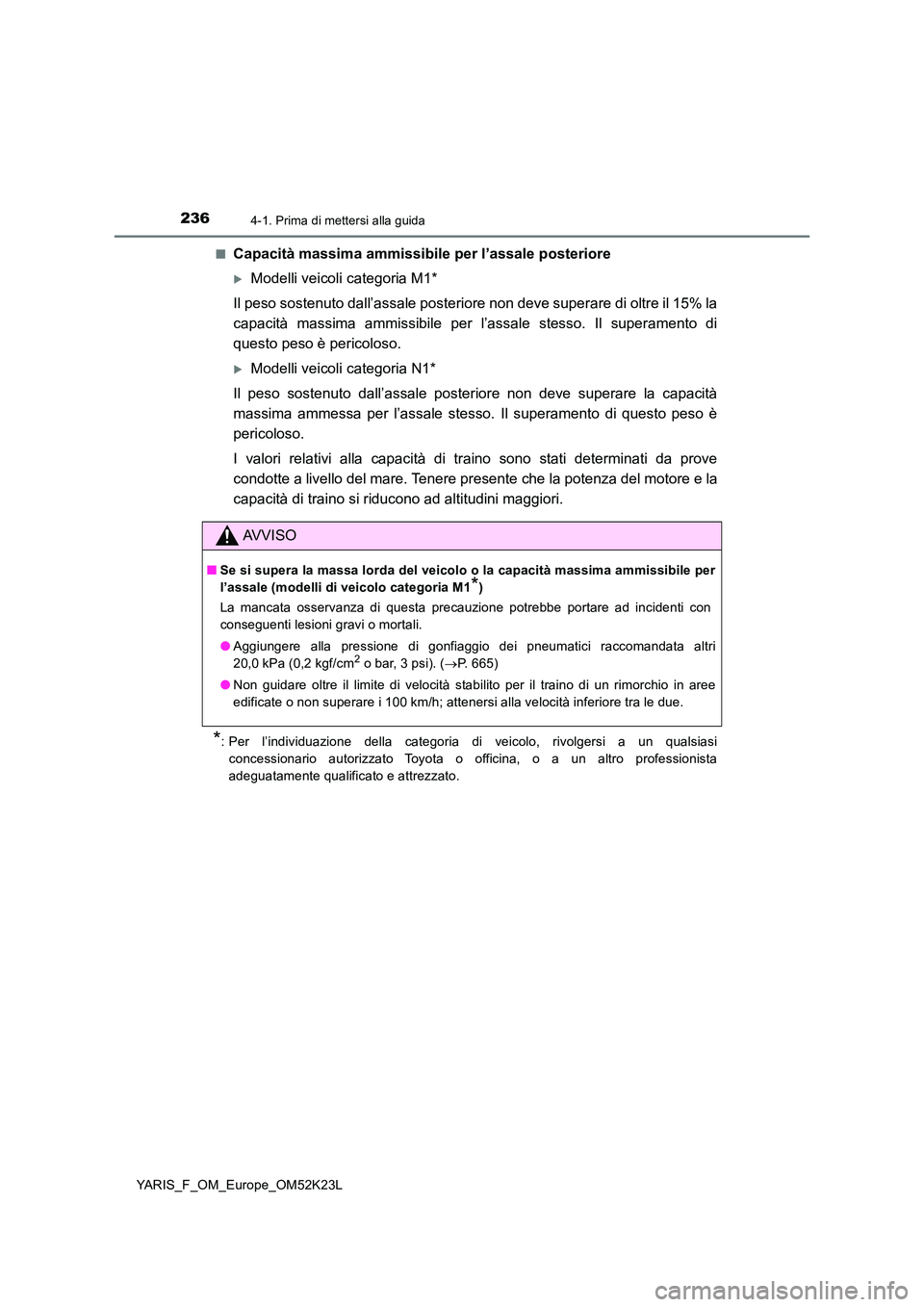

■Capacità massima ammissibile per l’assale posteriore
Modelli veicoli categoria M1*
Il peso sostenuto dall’assale posteriore non deve superare di oltre il 15% la
capacità massima ammissibile per l’assale stesso. Il superamento di
questo peso è pericoloso.
Modelli veicoli categoria N1*
Il peso sostenuto dall’assale posteriore non deve superare la capacità
massima ammessa per l’assale stesso. Il superamento di questo peso è
pericoloso.
I valori relativi alla capacità di traino sono stati determinati da prove
condotte a livello del mare. Tenere presente che la potenza del motore e la
capacità di traino si riducono ad altitudini maggiori.
*: Per l’individuazione della categoria di veicolo, rivolgersi a un qualsiasi
concessionario autorizzato Toyota o officina, o a un altro professionista
adeguatamente qualificato e attrezzato.
AVVISO
■ Se si supera la massa lorda del veicolo o la capacità massima ammissibile per
l’assale (modelli di veicolo categoria M1*)
La mancata osservanza di questa precauzione potrebbe portare ad incidenti con
conseguenti lesioni gravi o mortali.
● Aggiungere alla pressione di gonfiaggio dei pneumatici raccomandata altri
20,0 kPa (0,2 kgf/cm2 o bar, 3 psi). ( P. 665)
● Non guidare oltre il limite di velocità stabilito per il traino di un rimorchio in aree
edificate o non superare i 100 km/h; attenersi alla velocità inferiore tra le due.

2374-1. Prima di mettersi alla guida
4
Guida
YARIS_F_OM_Europe_OM52K23L
434 mm
434 mm
694 mm
641 mm
508 mm
352 mm
392 mm*2
404 mm*3
415 mm*4
393 mm*5
22 mm
*1: Massa lorda del veicolo e pneumatici di misura standard
Per l’individuazione della categoria di veicolo, rivolgersi a un qualsiasi
concessionario autorizzato Toyota o officina, o a un altro professionista
adeguatamente qualificato e attrezzato.
Posizioni di installazione*1 per il gancio/la staffa di traino e la sfera del
gancio
1
2
3
4
5
6
7
8

2384-1. Prima di mettersi alla guida
YARIS_F_OM_Europe_OM52K23L

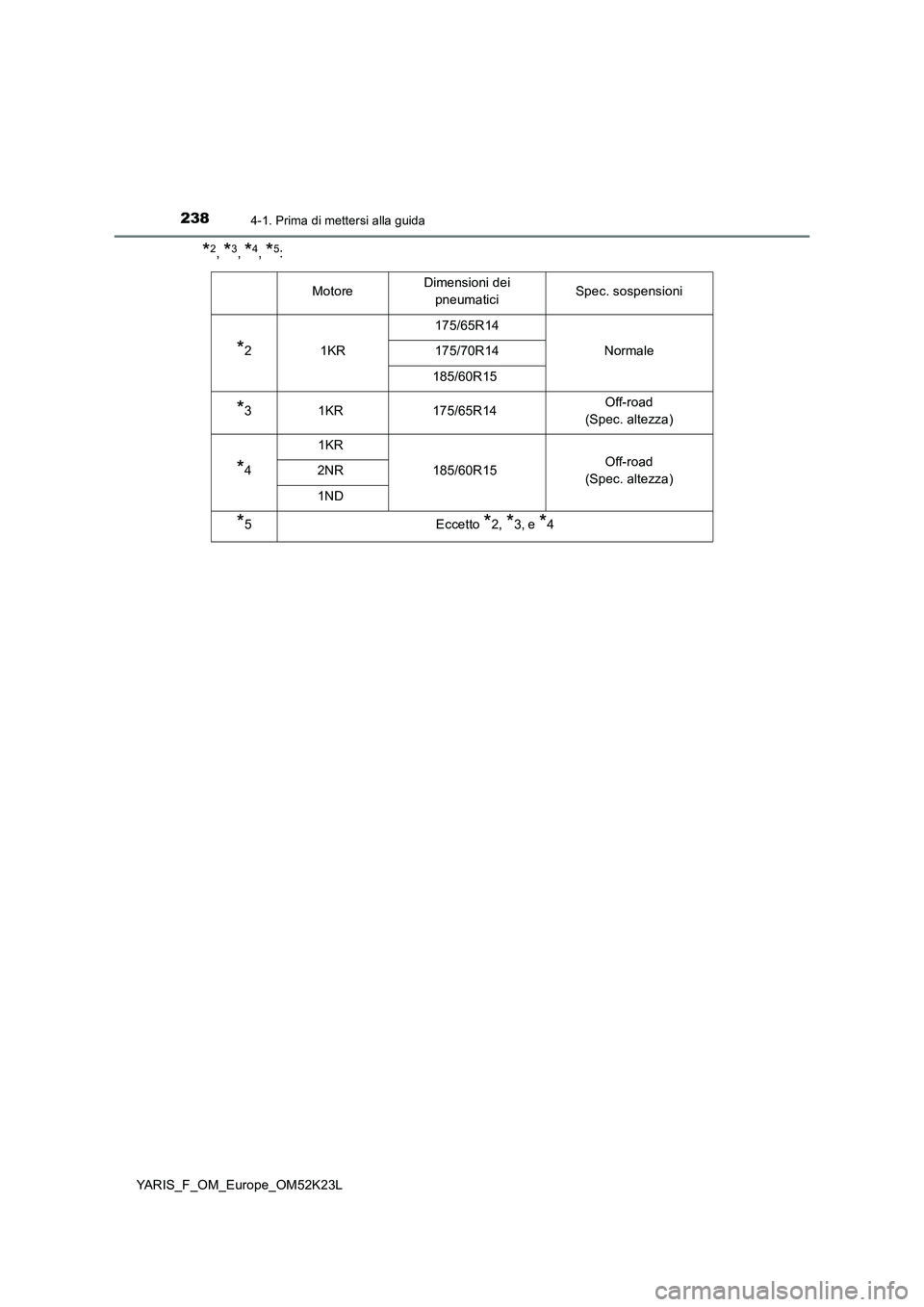

*2, *3, *4, *5:
MotoreDimensioni dei
pneumaticiSpec. sospensioni
*21KR
175/65R14
Normale175/70R14
185/60R15
*31KR175/65R14Off-road
(Spec. altezza)
*4
1KR
185/60R15Off-road
(Spec. altezza)2NR
1ND
*5Eccetto *2, *3, e *4

2394-1. Prima di mettersi alla guida
4
Guida
YARIS_F_OM_Europe_OM52K23L
■Informazioni pneumatici
● In caso di traino, aumentare la pressione di gonfiaggio dei pneumatici di 20,0 kPa
(0,2 kgf/cm2 o bar, 3 psi) rispetto al valore raccomandato. ( P. 665)
● Aumentare la pressione di gonfiaggio dei pneumatici del rimorchio in base al peso
totale del rimorchio e conformemente ai valori raccomandati dal costruttore del
rimorchio.
■ Luci del rimorchio
Ogni volta che si aggancia il rimorchio, controllare che le luci degli indicatori di
direzione e le luci di arresto funzionino correttamente. L’installazione del cablaggio
direttamente sul veicolo potrebbe danneggiare l’impianto elettrico ed impedire il
corretto funzionamento delle luci.
■ Programma di rodaggio
Toyota raccomanda che i veicoli dotati di nuovi componenti della catena cinematica
non vengano usati per il traino di rimorchi per i primi 800 km.
■ Controlli di sicurezza prima di trainare un rimorchio
● Accertarsi che non venga superato il limite di carico massimo per il gancio/la staffa di
traino e la sfera del gancio. Tenere presente che il peso del rimorchio si sommerà al
carico esercitato sul veicolo. Accertarsi inoltre che il carico totale esercitato sul
veicolo sia compreso nei limiti di peso. ( P. 2 3 4 )
● Controllare che il carico del rimorchio sia ben fissato.
● Se il traffico non può essere visto con chiarezza con gli specchietti normali, il veicolo
deve essere dotato di specchietti retrovisori esterni supplementari. Regolare i bracci
di estensione di questi specchietti su entrambi i lati del veicolo per garantire sempre
la massima visibilità della strada.
■ Manutenzione
● Quando si utilizza il veicolo per trainare un rimorchio, occorre effettuare una
manutenzione più frequente, a causa del maggiore carico a cui il veicolo è sottoposto
rispetto a una guida normale.
● Dopo aver trainato un rimorchio per circa 1.000 km, riserrare tutti i bulloni che fissano
la sfera del gancio e la staffa.
NOTA
■ Quando il materiale di rinforzo del paraurti posteriore è di alluminio
Verificare che l’elemento della staffa d’acciaio non venga direttamente a contatto con
quell’area.
Quando acciaio e alluminio vengono a contatto, si verifica una reazione simile alla
corrosione, che indebolisce la sezione interessata con conseguente probabile
danneggiamento. Quando si fissa una staffa di acciaio, è opportuno applicare un
antiruggine alle parti che si toccano.

2404-1. Prima di mettersi alla guida
YARIS_F_OM_Europe_OM52K23L
Il veicolo si comporterà in modo diverso durante il traino di un rimorchio. Per
evitare incidenti, lesioni gravi o mortali, tenere conto dei punti seguenti
quando si traina un rimorchio:
■Controllo dei collegamenti tra rimorchio e luci
Arrestare il veicolo e verificare che il collegamento tra rimorchio e luci
funzioni dopo aver percorso un breve tragitto e prima di mettersi in viaggio.
■Esercizi di guida con un rimorchio agganciato
● Impratichirsi nell’effettuare svolte, arresti e retromarce con il rimorchio
agganciato esercitandosi in un’area poco trafficata o priva di veicoli.
● Quando si effettua la retromarcia con un rimorchio agganciato, tenere la
parte del volante più vicina al gui datore e ruotarlo in senso orario per
girare il rimorchio a sinistra o in senso antiorario per girarlo a destra.
Ruotarlo sempre poco alla volta onde evitare errori di sterzata. Per
ridurre il rischio di incidenti, compiere le manovre di retromarcia sotto la
guida di una persona.
■Aumento della distanza tra veicolo e veicolo
Ad una velocità di 10 km/h, la distanza dal veicolo che precede deve
essere pari o superiore alla lunghezza to tale di veicolo e rimorchio. Evitare
le frenate brusche, che potrebbero provocare lo slittamento. Frenando
bruscamente si potrebbe perdere il controllo del veicolo. Ciò vale in
particolare quando si guida su fondo stradale bagnato o sdrucciolevole.
■Accelerazione improvvisa/comando di sterzata/marcia in curva
Quando si effettuano curve strette mentre si traina un rimorchio, il
rimorchio potrebbe scontrarsi con il proprio veicolo. Nell’avvicinare la
curva, decelerare con largo anticipo ed effettuare la curva lentamente e
con attenzione, per evitare frenate brusche.
■Punti importanti quando si effettua una curva
Le ruote del rimorchio saranno più vicine all’interno della curva rispetto alle
ruote del veicolo. Tenendo conto di questo, prendere le curve in modo più
largo del normale.
