2019 TOYOTA YARIS Manuale duso (in Italian)

113
2
2. Quadro strumenti
Quadro strumenti
YARIS_F_OM_Europe_OM52K23L
Indicatori e misuratori (veicoli con display
monocromatico)
Contagiri (se presente)
Visualizza il regime del motore in giri al minuto.
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante (se presente)
Visualizza la quantità di carburante residua nel serbatoio.
Pulsante cambio visualizzazione
 P. 1 2 1
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore.
( P. 120)
Pulsanti di regolazione dell’orologio
P. 1 2 3
1
2
3
4
5
6

1142. Quadro strumenti
YARIS_F_OM_Europe_OM52K23L
La luminosità degli indicatori del quadro strumenti può essere regolata
(quando l’interruttore fari è attivato e la zona circostante è buia).
Visualizzare il controllo luminosità
indicatori del quadro strumenti
premendo il pulsante cambio
visualizzazione. ( P. 113)
Tenere quindi premuto il pulsante.
Regolare la luminosità al livello
desiderato premendo il pulsante.
■ I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
La chiave nel blocchetto di accensione si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da
un garage, da una galleria, ecc.)
● Se è visualizzato il simbolo “--” o la lettera “E”, il sistema potrebbe essere difettoso.
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
● La gamma di temperature visualizzabili è compresa tra -40°C e 50°C.
Controllo luminosità quadro strumenti

1152. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52K23L
NOTA
■Per prevenire danni al motore e ai suoi componenti
● Veicoli con contagiri: Non lasciare che la lancetta del contagiri entri nella zona
rossa che indica il massimo regime del motore.
● Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. ( P. 6 3 7 )

1162. Quadro strumenti
YARIS_F_OM_Europe_OM52K23L

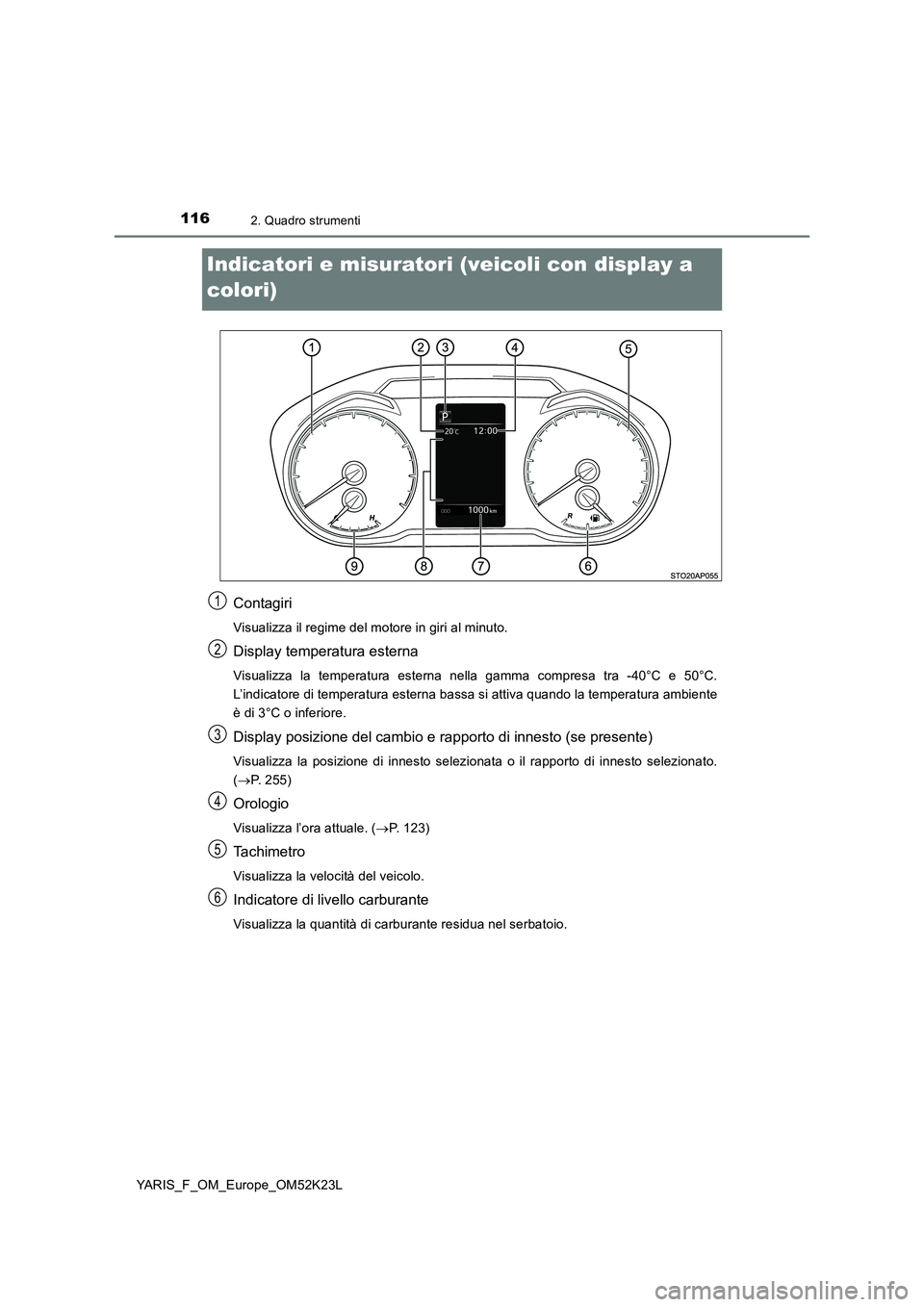

Indicatori e misuratori (veicoli con display a
colori)
Contagiri
Visualizza il regime del motore in giri al minuto.
Display temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40°C e 50°C.
L’indicatore di temperatura esterna bassa si attiva quando la temperatura ambiente
è di 3°C o inferiore.
Display posizione del cambio e rapporto di innesto (se presente)
Visualizza la posizione di innesto selezionata o il rapporto di innesto selezionato.
( P. 255)
Orologio
Visualizza l’ora attuale. (P. 123)
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
1
2
3
4
5
6

1172. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52K23L
Display contachilometri e contachilometri parziale:
Visualizza le seguenti voci.
Contachilometri:
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale:
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del contatore. I
contachilometri parziali A e B possono essere utilizzati per memorizzare e
visualizzare differenti distanze indipendentemente.
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore.
( P. 125)
Visualizza messaggi di avvertimento in caso di guasto. ( P. 588)
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore.
Premendo l’interruttore “TRIP” si
modificano gli elementi del display
contachilometri e contachilometri
parziale.
Tenendo premuto l’interruttore “TRIP”
si azzererà il contachilometri parziale
quando esso è visualizzato.
Cambio visualizzazione
7
8
9
Tipo A
Tipo B

1182. Quadro strumenti
YARIS_F_OM_Europe_OM52K23L
La luminosità degli indicatori del quadro strumenti può essere regolata.
Per visualizzare il display di controllo
luminosità quadro strumenti, premere
l’interruttore “TRIP”.
Quindi, tenere premuto l’interruttore.
Regolare la luminosità al livello
desiderato premendo l’interruttore.
■ I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
La chiave nel blocchetto di accensione si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Regolazione della luminosità del quadro strumenti
Il livello di luminosità dei misuratori può venire regolato singolarmente sia in modalità
diurna che in modalità notturna.
• Modalità giorno: se l’interruttore fari è spento o quando l’interruttore fari è attivato
ma l’area circostante è illuminata.
• Modalità notte: Se l’interruttore fari è attivato e la zona circostante è buia.
Controllo luminosità quadro strumenti
Tip o A
Tipo B

1192. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52K23L
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da
un garage, da una galleria, ecc.)
● Se è visualizzato il simbolo “--” o la lettera “E”, il sistema potrebbe essere difettoso.
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
● La gamma di temperature visualizzabili è compresa tra -40°C e 50°C.
NOTA
■Per prevenire danni al motore e ai suoi componenti
● Non lasciare che la lancetta del contagiri entri nella zona rossa che indica il
massimo regime del motore.
● Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrigerante
motore si trova nella zona rossa (“H”). In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 637)

1202. Quadro strumenti
YARIS_F_OM_Europe_OM52K23L
Display multifunzione (veicoli con display
monocromatico)
Orologio ( P. 123)
Display temperatura esterna ( P. 114)
Indicatori di posizione di innesto e posizione marcia (P. 255)
Informazioni relative alla guida ( P. 121)
Indicatore di livello carburante
Sul display multifunzione viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, incluso l’orologio.
Visualizzazione dei contenuti
Tipo ATipo B
Tipo C
1
2
3
4
5
