2019 TOYOTA YARIS Manuale duso (in Italian)

5537-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52K23L
Una volta installata la nuova
lampadina, fissare saldamente il
portalampada al corpo dello
specchio.
Allineare le linguette e fissare
saldamente lo specchio
inserendo ciascun paio di
linguette diagonalmente
opposte nel rispettivo ordine.
Assicurarsi di inserire le linguette
nell’ordine indicato in figura, quindi
inserirle sino ad avvertire uno
scatto.
Se non si avverte lo scatto, non
forzare per inserire le linguette, ma
rimuovere lo specchio e verificare
che le linguette siano allineate.
5
6

5547-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52K23L
■Luci di stop/coda (a bulbo) e luci degli indicatori di direzione
posteriori
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
Rimuovere la lampadina.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
1
2
1
2
3
1
2

5557-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52K23L
Installare la nuova lampadina.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
Ruotare e fissare in sede il
portalampada.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
Installare la copertura.
Allineare le graffe del
coperchio ai dentelli.
Premere il coperchio fino a
quando non è fissato.
4
1
2
5
1
2
6
1
2

5567-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52K23L

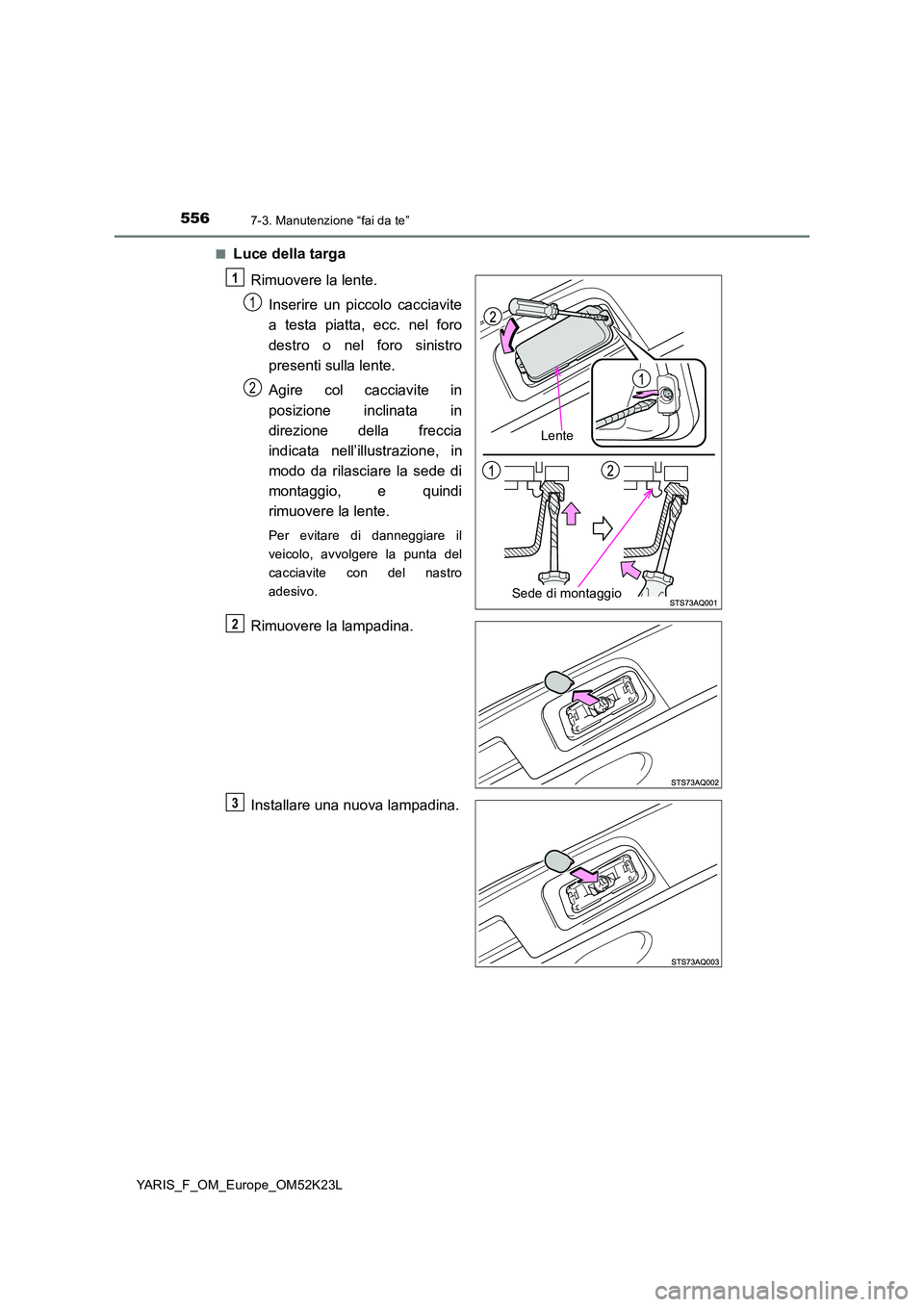

■Luce della targa
Rimuovere la lente.
Inserire un piccolo cacciavite
a testa piatta, ecc. nel foro
destro o nel foro sinistro
presenti sulla lente.
Agire col cacciavite in
posizione inclinata in
direzione della freccia
indicata nell’illustrazione, in
modo da rilasciare la sede di
montaggio, e quindi
rimuovere la lente.
Per evitare di danneggiare il
veicolo, avvolgere la punta del
cacciavite con del nastro
adesivo.
Rimuovere la lampadina.
Installare una nuova lampadina.
Lente
Sede di montaggio
1
1
2
2
3

5577-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52K23L
Installare la lente.
Montare la lente nella sede di
montaggio destra o in quella
sinistra.
Rimettere la lente in sede.
Dopo l’installazione, verificare
che la lente sia correttamente
installata tirandola leggermente.
Sede di montaggio
4
1
2

5587-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52K23L
■Luce di retromarcia
Aprire il portellone posteriore e
rimuovere la copertura.
Premere verso il basso la tacca
sulla copertura e rimuoverla.
Si raccomanda di avvolgere la
punta del cacciavite con un panno o
simili, per evitare di graffiare il
veicolo.
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
1
2
Tipo ATipo B
STO73AP199
3
Tipo ATipo B

5597-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52K23L
Installare una nuova lampadina.
Installare il portalampada.
Installare la copertura del
portellone posteriore.
Allineare le 2 linguette sul coperchio
e installare il coperchio.
4
Tipo ATipo B
5
Tipo ATipo B
6

5607-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52K23L
■Sostituzione delle seguenti lampadine
Se una qualsiasi lampadina sotto elencata è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Luci di posizione anteriori e luci di guida diurna (tipo a LED)
● Luci di stop (a LED)
● Luci di coda (a LED)
● Terza luce di stop
● Faro retronebbia
■Luci a LED
Le luci di posizione anteriori e le luci di guida diurna (a LED), le luci di stop (a LED), le
luci di coda (a LED), la terza luce di stop e il faro retronebbia sono formati da una serie
di LED. Se si brucia uno qualsiasi di questi LED, farlo sostituire portando il proprio
veicolo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Se uno o più LED di una luce di stop dovessero bruciarsi, il veicolo potrebbe non
essere conforme alle leggi locali (ECE).
■ Formazione di condensa all’interno della lente
La formazione temporanea di condensa all’interno della lente del faro non indica un
malfunzionamento. Per maggiori informazioni, nelle seguenti situazioni contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato:
● All’interno della lente si sono formate grandi gocce d’acqua.
● All’interno del faro si è accumulata acqua.
■ Quando si sostituiscono le lampadine
 P. 5 4 0
