6098-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L
AVVISO
■Guida per distribuire uniformemente il sigillante
Osservare le seguenti precauzioni per ridurre il rischio di incidenti.
La mancata osservanza può comportare una perdita del controllo del veicolo con
conseguenti lesioni gravi o mortali.
● Guidare il veicolo con cautela e moderando la velocità. Prestare particolare
attenzione quando si affrontano curve e svolte.
● Se il veicolo non mantiene la propria traiettoria o si percepisce uno strappo
attraverso il volante, arrestare il veicolo e verificare quanto segue.
• Condizione del pneumatico. Il pneumatico potrebbe essersi staccato dalla ruota.
• Pressione di gonfiaggio dei pneumatici. Se la pressione di gonfiaggio dei
pneumatici è pari o inferiore a 130 kPa (1,3 kgf/cm2 or bar, 19 psi), il pneumatico
potrebbe essere gravemente danneggiato.

6108-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L
NOTA
■Quando si esegue una riparazione di emergenza
● I pneumatici devono essere riparati utilizzando l’apposito kit di emergenza solo nei
casi in cui il danno sia causato da un oggetto affilato quale un chiodo o una vite
passanti attraverso il battistrada.
Non rimuovere l’oggetto affilato dal pneumatico. La rimozione dell’oggetto potrebbe
aumentare la larghezza dell’apertura già esistente e rendere impossibile la
riparazione d’emergenza tramite il kit.
● Il kit per la riparazione non è impermeabile. Accertarsi di non esporre il kit
all’acqua, ad esempio quando lo si utilizza in presenza di pioggia.
● Non collocare il kit direttamente a contatto con una superficie polverosa, come ad
esempio in caso di fondo sabbioso, a lato della strada. Se il kit per la riparazione
aspira della polvere, ecc. potrebbero verificarsi dei malfunzionamenti.
● Non capovolgere la bombola durante l’uso, poiché così facendo si potrebbero
arrecare danni al compressore.
■ Precauzioni nell’uso del kit di emergenza per la riparazione dei pneumatici in
caso di foratura
● L’alimentazione del kit per la riparazione è di 12 V DC adatta all’utilizzo per veicoli.
Non collegare il kit a fonti di alimentazione diverse.
● Il kit per la riparazione potrebbe deteriorarsi se viene a contatto con spruzzi di
benzina. Prestare la massima attenzione affinché il kit non entri in contatto con la
benzina.
● Conservare il kit per la riparazione in un luogo idoneo ad evitarne l’esposizione allo
sporco o all’acqua.
● Riporre il kit per la riparazione nel bagagliaio fuori dalla portata dei bambini.
● Non smontare o modificare il kit per la riparazione. Non esporre componenti quali
l’indicatore della pressione di gonfiaggio ad urti. Ciò potrebbe causarne il
malfunzionamento.
■ Per evitare danni alle valvole e ai trasmettitori di controllo della pressione dei
pneumatici (veicoli con sistema di controllo pressione pneumatici)
Quando si ripara un pneumatico con sigillanti liquidi, la valvola e il trasmettitore di
controllo della pressione dei pneumatici potrebbero non funzionare correttamente.
Se si usa un sigillante liquido, contattare al più presto un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato o un’altra officina qualificata. Dopo aver utilizzato un sigillante liquido,
assicurarsi di sostituire la valvola e il trasmettitore di controllo della pressione
quando si ripara o si sostituisce il pneumatico. ( P. 5 0 5 )

6118-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L

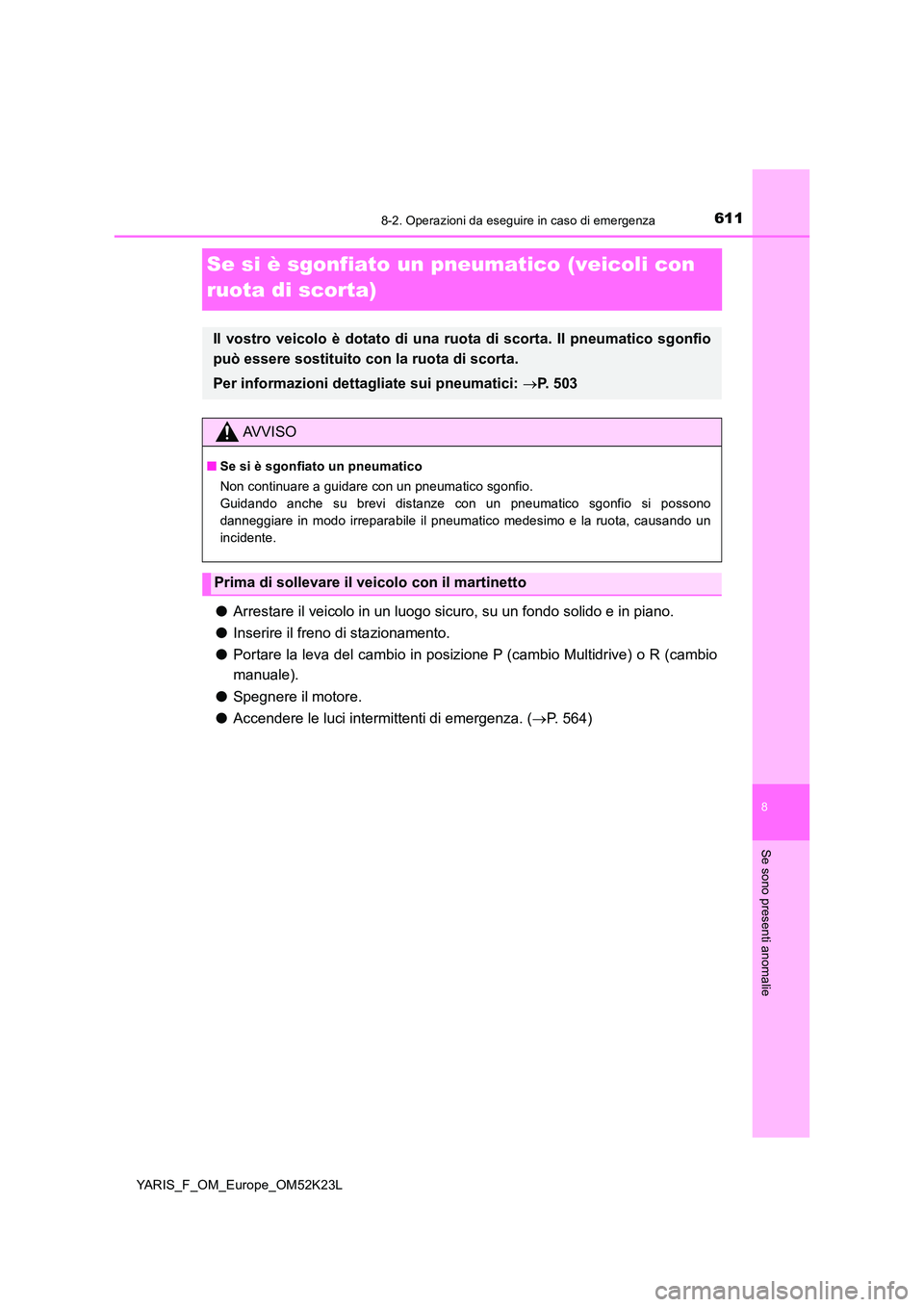

Se si è sgonfiato un pneumatico (veicoli con
ruota di scorta)
● Arrestare il veicolo in un luogo sicuro, su un fondo solido e in piano.
● Inserire il freno di stazionamento.
● Portare la leva del cambio in posizione P (cambio Multidrive) o R (cambio
manuale).
● Spegnere il motore.
● Accendere le luci intermittenti di emergenza. (P. 564)
Il vostro veicolo è dotato di una ruota di scorta. Il pneumatico sgonfio
può essere sostituito con la ruota di scorta.
Per informazioni dettagliate sui pneumatici: P. 503
AVVISO
■Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneumatico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono
danneggiare in modo irreparabile il pneumatico medesimo e la ruota, causando un
incidente.
Prima di sollevare il veicolo con il martinetto

6128-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L

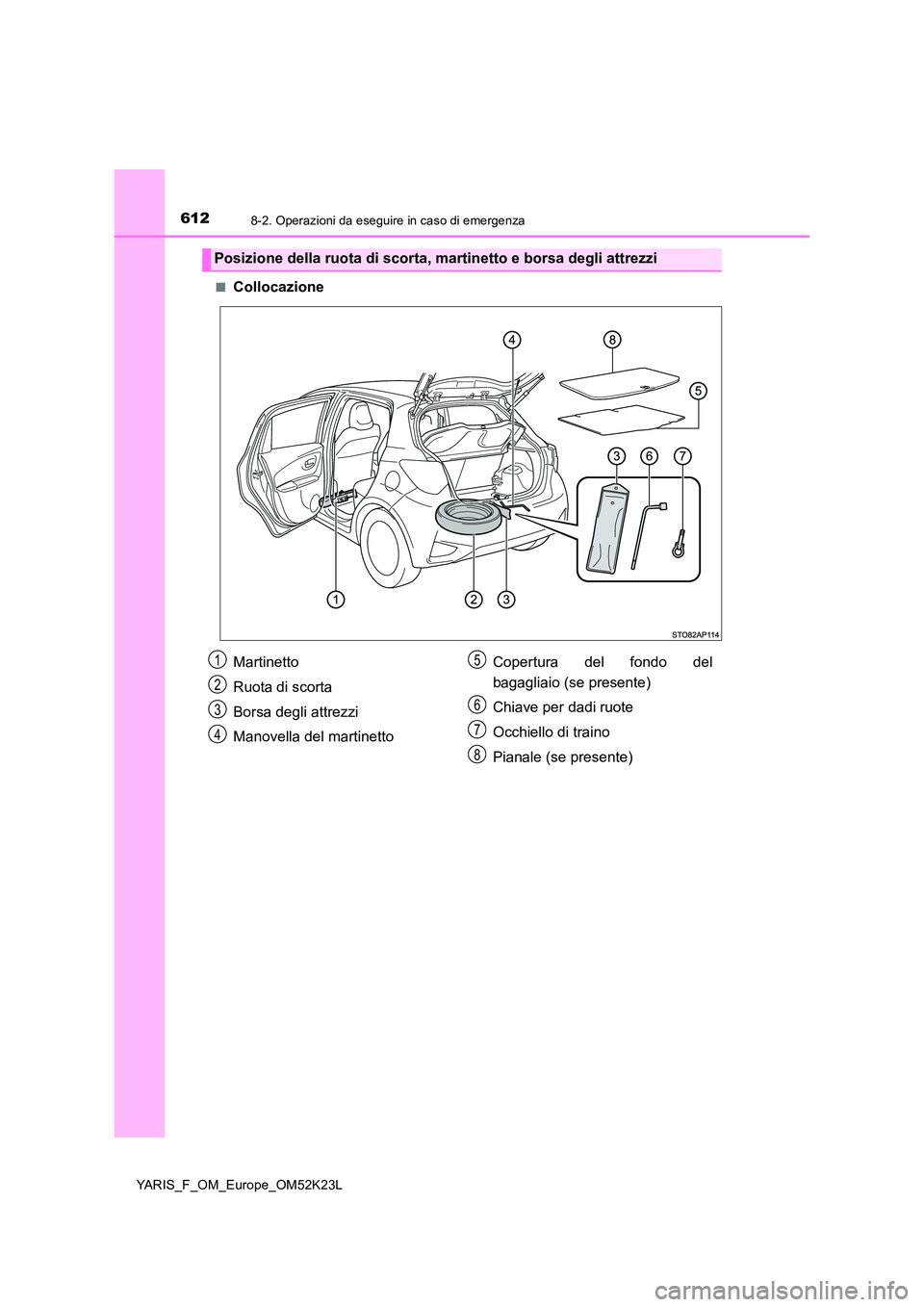

■Collocazione
Posizione della ruota di scorta, martinetto e borsa degli attrezzi
Martinetto
Ruota di scorta
Borsa degli attrezzi
Manovella del martinetto
Copertura del fondo del
bagagliaio (se presente)
Chiave per dadi ruote
Occhiello di traino
Pianale (se presente)
1
2
3
4
5
6
7
8

6138-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L
AVVISO
■Utilizzo del martinetto
Osservare le seguenti precauzioni.
L’uso non corretto del martinetto potrebbe provocare l’improvvisa caduta dal veicolo
del martinetto, provocando lesioni gravi o mortali.
● Non utilizzare il martinetto per altri scopi se non per sostituire i pneumatici o
montare e rimuovere le catene da neve.
● Utilizzare unicamente il cric in dotazione al veicolo per la sostituzione di un
pneumatico sgonfio.
Non utilizzarlo su altri veicoli e non utilizzare altri martinetti per sostituire i
pneumatici di questo veicolo.
● Posizionare correttamente il cric nel punto di appoggio.
● Non inserire parti del corpo o infilarsi sotto il veicolo mentre questo è sostenuto dal
martinetto.
● Non avviare il motore né guidare il veicolo mentre questo è sostenuto dal cric.
● Non sollevare il veicolo se c’è qualcuno al suo interno.
● Quando si solleva il veicolo, non collocare oggetti sopra o sotto il martinetto.
● Non sollevare il veicolo ad un’altezza maggiore di quella richiesta per sostituire il
pneumatico.
● Se fosse necessario infilarsi al di sotto del veicolo, utilizzare un sollevatore.
● Al momento di abbassare il veicolo, assicurarsi che non vi sia nessuno nelle
vicinanze. Se vi sono persone nelle vicinanze, avvertirle a voce prima di procedere
con l’abbassamento.

6148-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L
Spostare il sedile anteriore sinistro
in avanti e rimuovere il coperchio.
Estrarre il martinetto.
Per stringere
Per allentare
Estrazione del martinetto
1
2
1
2

6158-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L
Veicoli con ruotino di scorta
Veicoli con pianale: Sollevare il pianale e tirarlo verso di sé per rimuoverlo.
( P. 460)
Rimuovere la copertura del fondo
del bagagliaio.
Rimuovere il cuscino della ruota di
scorta, quindi allentare il
bloccaggio centrale.
Veicoli con ruota di scorta di dimensioni normali
Sollevare il pianale e tirarlo verso di sé per rimuoverlo. ( P. 460)
Allentare il bloccaggio centrale.
Estrazione della ruota di scorta
1
2
3
1
2

6168-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L
Bloccare i pneumatici tramite
cunei.
Nei veicoli con ruote in acciaio,
togliere il copricerchione
utilizzando la chiave.
Per proteggere il copricerchione,
interporre uno straccio tra la chiave e il
copricerchione.
Se il copricerchione presenta un
intaglio, inserirvi la chiave e rimuovere
il copricerchione.
Allentare leggermente i dadi della
ruota (un giro).
Sostituzione di un pneumatico sgonfio
1
Pneumatico sgonfioPosizioni dei cunei
AnterioreLato sinistroDietro il pneumatico destro posteriore
Lato destroDietro il pneumatico sinistro posteriore
PosterioreLato sinistroDavanti al pneumatico destro anteriore
Lato destroDavanti al pneumatico sinistro anteriore
2
3
