2019 TOYOTA RAV4 Návod na použití (in Czech)

8
593
8
Technické údaje vozidla
Technické údaje vozidla
8-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ...........594
Informace o palivu ............604
8-2. Přizpůsobení
Přizpůsobitelné funkce .....605
8-3. Inicializace
Položky pro inicializaci......617

5948-1. Technické údaje
8-1.Technické údaje
*: Nenaložené vozidlo
■Modely 2WD
*: Modely, které mohou táhnout přívěs. (S.294)
■Modely AWD
Údaje o údržbě (palivo, hladina oleje, atd.)
Rozměry
Celková délka*4 600 mm
Celková šířka*1 855 mm
Celková výška*1 685 mm
Rozvor*2 690 mm
Rozchod*Vpředu1 605 mm
Vzadu1 625 mm
Hmotnosti
Celková hmotnost
vozidla
Vozidla s levo-
stranným řízením2 135 kg
Vozidla s pravo-
stranným řízením2 130 kg
Maximální přípustné
zatížení nápravyPřední1 150 kg
Zadní1 150 kg
Zatížení na tažný hák*70 kg
Přípustná hmotnost
přípojného vozidla*Bez brzdy750 kg
S brzdou800 kg
Celková hmotnost
vozidla
Vozidla s levo-
stranným řízením2 225 kg
Vozidla s pravo-
stranným řízením2 215 kg
Maximální přípustné
zatížení nápravyPřední1 220 kg
Zadní1 220 kg
Zatížení na tažný hák*70 kg

595
8
8-1. Technické údaje
Technické údaje vozidla
*: Modely, které mohou táhnout přívěs. ( S.294)
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla. Toto je
základní identifikační číslo vaš eho vozidla Toyota. Používá se k registraci
vlastnictví vašeho vozidla.
U některých modelů je toto číslo vy-
raženo na levé horní části přístrojo-
vého panelu.
Toto číslo je také uvedeno na výrob-
ním štítku.
Toto číslo je vyra ženo také pod pra-
vým předním sedadlem.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Přípustná hmotnost
přípojného vozidla*Bez brzdy750 kg
S brzdou1 650 kg
Identifikace vozidla

5968-1. Technické údaje
Motor
ModelA25A-FXS
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih87,5  103,4 mm
Zdvihový objem2 487 cm3
Vůle ventilůAutomatické nastavení
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků u čerpa-
cí stanice, použijte pou ze palivo s jedním z ná-
sledujících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evrop-
ské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo
Oblast EU:
95 nebo vyšší
Mimo oblast EU:
91 nebo vyšší
Objem palivové nádrže
(Jmenovitý)55 litrů

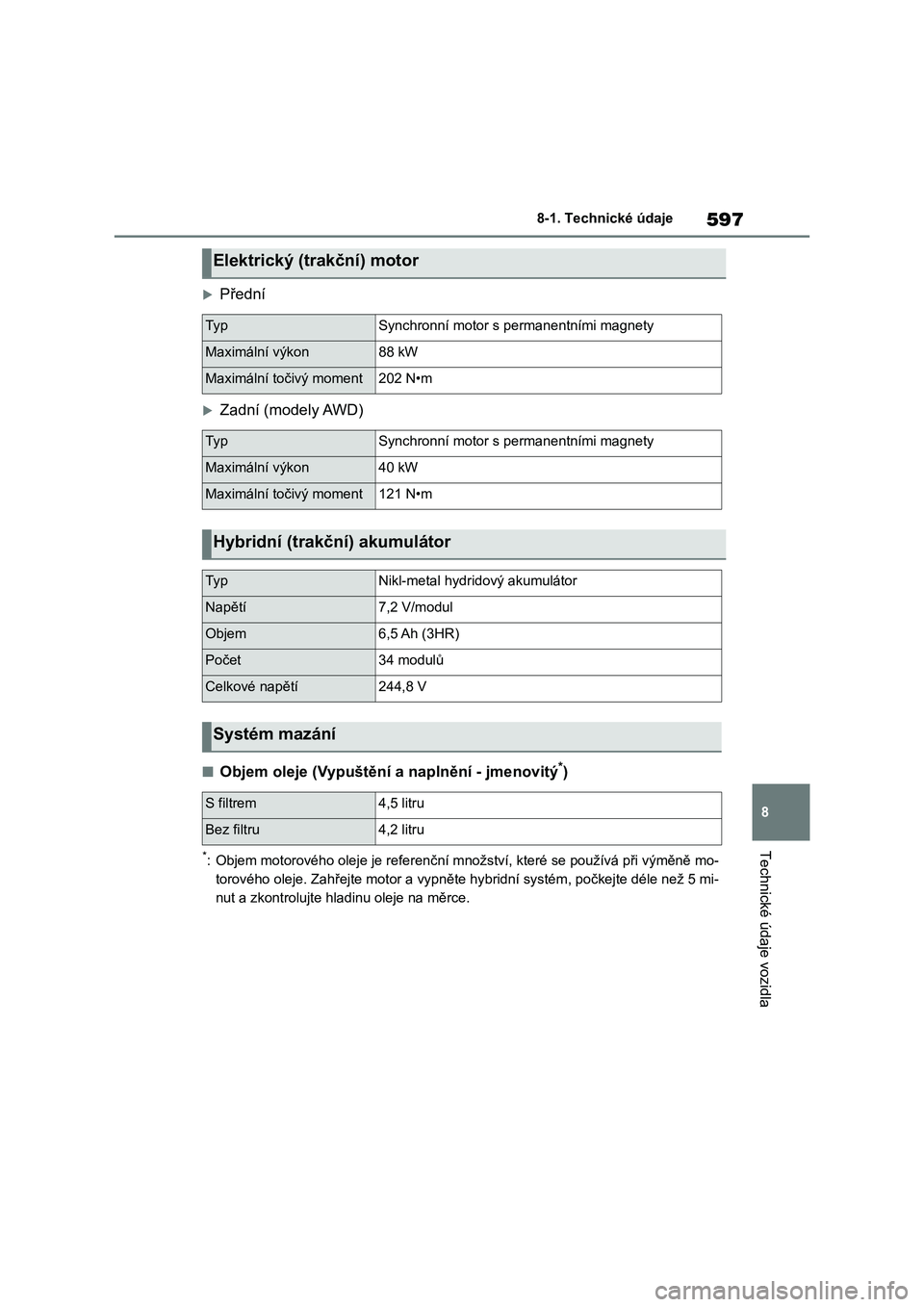

597
8 8-1. Technické údaje
Technické údaje vozidla
Přední
Zadní (modely AWD)
■Objem oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při výměně mo-
torového oleje. Zahřejte motor a vypněte hybridní systém, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
Elektrický (trakční) motor
Ty pSynchronní motor s permanentními magnety
Maximální výkon88 kW
Maximální točivý moment202 N•m
Ty pSynchronní motor s permanentními magnety
Maximální výkon40 kW
Maximální točivý moment121 N•m
Hybridní (trakční) akumulátor
Ty pNikl-metal hydridový akumulátor
Napětí7,2 V/modul
Objem6,5 Ah (3HR)
Počet34 modulů
Celkové napětí244,8 V
Systém mazání
S filtrem4,5 litru
Bez filtru4,2 litru

5988-1. Technické údaje
■Volba motorového oleje
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving"
nebo SN PLUS "Resource-Con-
serving"
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API
třídy SL "Energy-Conserving", SM
"Energy-Conserving", SN "Resour-
ce-Conserving" nebo SN PLUS "Re-
source-Conserving", nebo ILSAC
15W-40:
Vícerozsahový motorový olej API
třídy SL, SM, SN nebo SN PLUS
Doporučená visk ozita (SAE):
SAE 0W-16, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí.
Pokud není dost upný olej SAE
0W-16, může být použit olej SAE
0W-20. Při příští výměně oleje by
však měl být nah razen olejem SAE
0W-16.
Pokud použijete motorový olej SAE
10W-30 nebo vyšší viskozity v ex-
trémně nízkých teplotách, motor
bude obtížné nastartovat, proto je
doporučen motorový olej SAE
0W-16, 0W-20 nebo 5W-30.
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno
Viskozita oleje (jako příklad je zde
vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16
vyjadřuje vlastnost oleje, která
umožňuje startování motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější star-
tování motoru v chladném počasí.
• Hodnota 16 v označení 0W-16
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vh odnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
A
B

599
8
8-1. Technické údaje
Technické údaje vozidla
Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označeny
jednou nebo oběma registrovanými
značkami API, aby vám pomohly
zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SN" zname-
ná označení kvality oleje podle Ameri-
can Petroleum Institute (API).
Střední část: "SAE 0W -16" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka The International
Lubricant Specification Advisory
Committee (ILSAC)
*: Objem chladicí kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kte rýkoliv spolehlivý servis.
A
B
Systém chlazení
Objem*
Benzínový
motor6,7 litru
Řídicí jednot-
ka pohonu2,0 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, beza-
minová, bezdusitanová a bezboritanová chla-
dicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.

6008-1. Technické údaje
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kte rýkoliv spolehlivý servis.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO FC16HR-Q8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.
Elektrický systém (12V akumulátor)
Hodnota specifického napětí při 20 °C:
12,0 V nebo vyšší
(Přepněte spínač POWER do VYPNU-
TO a zapněte dálkové světlomety na
30 sekund.)
Pokud je napětí nižší než standardní
hodnota, dobijte 12V akumulátor.
Nabíjecí proudRychlé nabíjení15 A max.
Pomalé nabíjení5 A max.
Hybridní převodovka
Objem kapaliny*3,9 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny hybridní převodovky
Použití jiné kapaliny převodo vky než výše uvedeného typu může způsobit abnor-
mální hluk nebo vibrace, nebo ce lkové poškození převodovky vašeho vozidla.
