489
6
6-3. Údržba svépomocí
Údržba a péče
Bez měrky hladiny
Typ A: Pokud žádný ostřikovač ne-
funguje, nádržka o střikovačů může
být prázdná. Doplňte kapalinu ostři-
kovačů.
Typ B: Pokud nefunguje žádný z os-
třikovačů nebo se na multiinformač-
ním displeji objeví výstražné
hlášení, může být n ádržka ostřiko-
vačů prázdná. Dopl ňte kapalinu os-
třikovačů.
S měrkou hladiny
Pokud je hladina kapaliny ostřikova-
čů na "LOW", doplňte kapalinu ostři-
kovačů.
■Použití měrky (je-li ve výbavě)
Hladina kapaliny ostřikovačů může být
kontrolována sledováním hladiny na ot-
vorech měrky zaplněných kapalinou.
Pokud hladina klesne pod druhý otvor
od spodní části měrky (poloha "LOW"),
doplňte kapalinu ostřikovačů.
Aktuální hladina kapaliny
Kontrola a doplnění kapaliny
ostřikovačů
VÝSTRAHA
■Když doplňujete kapalinu ostřiko- vačů
Nedoplňujte kapalinu ostřikovačů,
když je hybridní systém horký nebo je v činnosti, protože kapalina ostřikova-
čů obsahuje alkohol a mohla by vzpla-
nout, pokud bude ro zlita na hybridní systém, atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo ne-
mrznoucí kapalinu motoru místo kapa-
liny ostřikovačů. To by mohlo způsobi t poškození lako-
vaných povrchů vozi dla, stejně jako
poškození čerpadla vedoucí k problé- mům při ostřiku k apaliny ostřikovačů.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou
podle potřeby.
Viz teploty zamrznutí uvedené na štít- ku lahve kapaliny ostřikovačů.
A

4906-3. Údržba svépomocí
12V akumulátor je umístěn na pravé
straně zavazadlového prostoru.
■Před dobíjením
Při dobíjení 12V akumulátor produkuje vodíkový plyn, který je hořlavý a výbuš-
ný. Proto před dobíj ením dodržujte ná-
sledující pokyny:
●Pokud dobíjíte 12V akumulátor insta-
lovaný ve vozidle, odpojte ukostřovací kabel.
●Ujistěte se, že je vypnut hlavní vypí-nač na nabíjecím zařízení před zapo-
jováním nebo při odpojování kabelů
k 12V akumulátoru.
■Po dobití/opětovném připojení 12V akumulátoru
Hybridní systém nemusí jít nastartovat.
Proveďte následující postup, abyste systém inicializovali.
1 Přesuňte řadicí páku do P.
2 Otevřete a zavřete některé z dveří.
3 Znovu nastartujte hybridní systém.
●Ihned po opětovném připojení 12V
akumulátoru nemu sí být možné ode- mykání dveří použitím systému Smart
Entry & Start. V tom případě použijte
pro odemknutí/zamknutí dveří bezdrá- tové dálkové ovládání nebo mecha-
nický klíč.
●Nastartujte hybrid ní systém se spína-
čem POWER v PŘÍSLUŠENSTVÍ. Hybridní systém se nemůže nastarto-
vat s vypnutým spínačem POWER.
Při druhém pokusu však bude hybrid- ní systém fungov at normálně.
●Režim spínače POWER se zazname-
ná ve vozidle. Pokud je 12V akumulá-
tor znovu připojen, vozidlo vrátí režim spínače POWER do stavu, který byl
nastaven před odpojením 12V akumu-
látoru. Ujistěte se, že je spínač POWER vypnutý před odpojením 12V
akumulátoru. Buďte velmi opatrní při
připojování 12V akumulátoru, pokud je režim spínače POWER před odpo-
jením neznámý.
Pokud hybridní systém nenastartuje ani po několika pokuse ch výše uvedenými
metodami, kontaktu jte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis.
12V akumulátor
Umístění
VÝSTRAHA
■Chemikálie v 12V akumulátoru
12V akumulátor obs ahuje kyselinu sí- rovou, která je je dovatá a způsobuje korozi, a může pro dukovat hořlavý a výbušný vodíkový plyn. Abyste snížili riziko smrti nebo vážných zranění, do- držujte při práci s 12V akumulátorem nebo v jeho blízkos ti následující po- kyny:
●Dbejte na to, abyste nezpůsobili jis-kření dotykem pólových vývodů 12V akumulátoru nářadím.
●Nekuřte a neškrtejte zápalkami v blízkosti 12V akumulátoru.
●Zabraňte tomu, aby se elektrolyt do- stal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti 12V akumulátoru používejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly do blízkosti 12 V akumulátoru.

491
6
6-3. Údržba svépomocí
Údržba a péče
1 Otevřete podlahovou desku
( S.457)
2 Rozpojte 12 úchytů a vytáhněte
boční podlahovou desku, abyste
ji vyjmuli.
VÝSTRAHA
■Kde bezpečně dobíjet 12V akumu-
látor
Vždy dobíjejte 12V akumulátor v ote-
vřeném prostoru. Nedobíjejte 12V aku-
mulátor v garáži nebo v uzavřené místnosti, kde není dostatečné větrání.
■Nouzová opatření týkající se elekt-rolytu
●Pokud se dostane e lektrolyt do očí
Vyplachujte oči čistou vodou nejméně
15 minut a ihned vyh ledejte lékařskou
pomoc. Pokud je to možné, vymývejte
oči vodou a čistým hadříkem nebo
houbou také během cesty do nejbližší
nemocnice.
●Pokud se elektrolyt dostane na po- kožku
Důkladně opláchněte zasažené místo.
Pokud pocítíte bol est nebo pálení, vy-
hledejte ihned lékařskou pomoc.
●Pokud se elektrolyt dostane na oděv
Může proniknout až na pokožku. Oděv
okamžitě svlékněte a pokud je to ne-
zbytné, postupujte podle výše uvede-
ných pokynů.
●Pokud polknete elektrolyt
Vypijte velké množství vody nebo mlé-
ka. Ihned vyhledejte lékařskou pomoc.
■Když měníte 12V akumulátor
Použijte 12V akumulátor určený pro toto vozidlo. Jinak by to mohlo způso-
bit, že plyn (vodík) vnikne do prostoru
pro cestující a z působí požár nebo vý- buch. Pokud je nez bytná výměna 12V
akumulátoru, kontakt ujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Když je nedostatek elektrolytu
12V akumulátoru
Pokud je nedostatek elektrolytu v 12V
akumulátoru, nepou žívejte ho. Hrozí
nebezpečí výbuchu 12V akumulátoru.
UPOZORNĚNÍ
■Když dobíjíte 12V akumulátor
Nikdy nedobíjejte 12V akumulátor,
když je hybridní systém v činnosti. Ujistěte se také, že je vypnuto všechno
příslušenství.
Vyjmutí krytu 12V akumulá-
toru

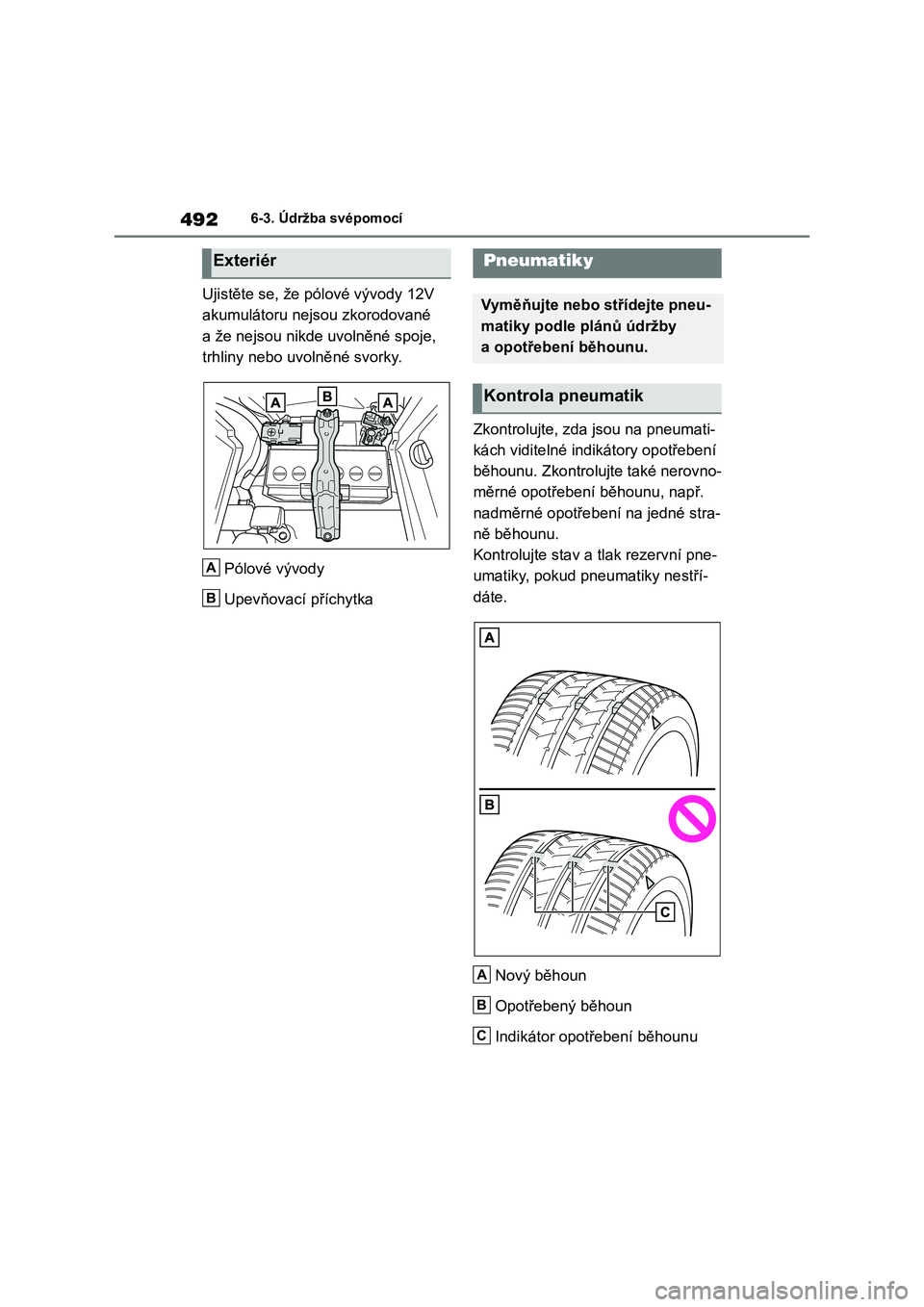

4926-3. Údržba svépomocí
Ujistěte se, že pólové vývody 12V
akumulátoru nejso u zkorodované
a že nejsou nikde uvolněné spoje,
trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
Zkontrolujte, zda jsou na pneumati-
kách viditelné indikátory opotřebení
běhounu. Zkontrolujte také nerovno-
měrné opotřebení běhounu, např.
nadměrné opotřebení na jedné stra-
ně běhounu.
Kontrolujte stav a tlak rezervní pne-
umatiky, pokud pneumatiky nestří-
dáte.
Nový běhoun
Opotřebený běhoun
Indikátor opotřebení běhounu
Exteriér
A
B
Pneumatiky
Vyměňujte nebo střídejte pneu-
matiky podle plánů údržby
a opotřebení běhounu.
Kontrola pneumatik
A
B
C

493
6
6-3. Údržba svépomocí
Údržba a péče
Umístění indikátor ů opotřebení běhounu
je znázorněno značkami "TWI" nebo
" " atd., vylisovanými na boku každé
pneumatiky.
Vyměňte pneumatiky , pokud jsou na
pneumatikách viditelné indikátory opo-
třebení běhounu.
■Kdy vyměnit pneumatiky na vašem
vozidle
Pneumatiky by měly být vyměněny, když:
●Na pneumatice jsou viditelné indikáto-ry opotřebení běhounu
●Pneumatika je poškozena, např. pro-řezaná, natržená, prasklá tak, že je vi-
dět textilie a vydutí, značící vnitřní
poškození
●Pneumatika opakovaně uchází nebo
nemůže být řádně opravena z důvodu velikosti nebo umíst ění trhliny či jiné-
ho poškození.
Pokud si nejste jisti, konzultujte to s kte- rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, n ebo s kterýmkoliv
spolehlivým servisem.
■Životnost pneumatik
Každá pneumatika starší 6 let musí být
kontrolována technikem, i když byla po-
užita zřídka nebo v ůbec, nebo její po- škození není viditelné.
■Pokud je hloubka profilu běhounu
zimních pneumatik menší než 4 mm
Pneumatiky pozbudou účinnosti jako zimní pneumatiky.
VÝSTRAHA
■Když kontrolujete nebo měníte
pneumatiky
Dodržujte následující pokyny, abyste předešli nehodám.
Jejich nedodržení může způsobit po-
škození součástí pohonu, stejně jako nebezpečné chování vozidla během
jízdy, což může vést k nehodám se
smrtelnými nebo vážnými zraněními.
●Nekombinujte pneumatiky rozdíl- ných výrobců, modelů nebo vzorků
běhounu.
Nekombinujte také pneumatiky se znatelně rozdílným opotřebením bě-
hounu.
●Nepoužívejte jiné rozměry pneuma-
tik, než které doporučuje Toyota.
●Nekombinujte pneumatiky s rozdíl-
nou konstrukcí (radiální, diagonální
nebo semiradiální pneumatiky).
●Nekombinujte letní , celoroční a zim-
ní pneumatiky.
●Nepoužívejte pneumatiky, které byly
použity na jiném vozidle. Nepoužívejte pneumatiky, jestliže
nevíte, jak byly v minulosti použí-
vány.
●Vozidla s kompaktním rezervním ko-
lem: Netáhněte přívěs, pokud má vaše vozidlo instalováno kompaktní
rezervní kolo.
●Vozidla se sadou pro nouzovou
opravu pneumatiky: Netáhněte žád-
ný přívěs, pokud je namontovaná pneumatika, která byla opravena po-
mocí sady pro nouzovou opravu
pneumatiky. Zatíž ení na pneumatiku může způsobit neočekávané poško-
zení pneumatiky.

4946-3. Údržba svépomocí
Prostřídejte pneumatiky dle obrázku.
Modely 2WD:
Aby se dosáhlo rovnoměrného opotře- bení a vyšší životnost i pneumatik Toyota
doporučuje, abyste prostřídali vaše
pneumatiky přibližně každých 10 000 km.
Nezapomeňte inicializovat výstražný systém tlaku pneumatik po prostřídání
pneumatik. (je-li ve výbavě)
Modely AWD:
Aby se dosáhlo rovnoměrného opotře-
bení a vyšší životnost i pneumatik Toyota doporučuje, abyste prostřídali vaše
pneumatiky přibližně každých 5 000 km.
Nezapomeňte inicializovat výstražný
systém tlaku pneumatik po prostřídání pneumatik. (je-li ve výbavě)
Vozidla bez plnohodnotného
rezervního kola
Předek
Vozidla s plnoh odnotným rezerv-
ním kolem
Předek
UPOZORNĚNÍ
■Jízda po nerovných silnicích
Věnujte zvláštní pozornost jízdě po sil-
nicích s nezpevněným povrchem nebo s výmoly.
Takové podmínky mohou způsobit po-
kles tlaku huštění pneumatik, což sníží tlumicí schopnost pneumatik. Navíc,
jízda po nerovných s ilnicích může způ-
sobit poškození samotných pneumatik,
stejně jako kol a karoserie vozidla.
■Pokud během jízdy klesne tlak
huštění kterékoliv pneumatiky
Nepokračujte v jízdě, protože vaše
pneumatiky a/nebo kola se mohou po-
ničit.
Střídání pneumatik
A
A

495
6 6-3. Údržba svépomocí
Údržba a péče
Vaše vozidlo je vybaveno výstraž-
ným systémem tlaku pneumatik,
který používá ventilky a vysílače
k detekci nízkého tlaku huštění
pneumatik předtím, než nastanou
vážnější problémy.
Pokud tlak pneumatik klesne pod
předem určenou úroveň, řidič je va-
rován pomocí hlášení a výstražné
kontrolky. (S.550)
■Pravidelné kontroly tlaku huštění
pneumatik
Výstražný systém tlaku pneumatik ne-
nahrazuje pravidelné kontroly tlaku huš-
tění pneumatik. Vždy kontrolujte tlak
huštění pneumatik jako součást vaší
pravidelné denní kontroly vozidla.
■Situace, ve kterých nemusí výstraž-
ný systém tlaku pneumatik fungo-
vat správně
●V následujících případech nemusí vý-
stražný systém tlaku pneumatik fun-
govat správně.
• Pokud nejsou použita originální kola
Toyota.
• Pneumatika byla nahrazena pneuma-
tikou, která není OE (Originální vyba-
vení) pneumatika.
• Pneumatika byla nahrazena pneuma-
tikou, která není předepsaného roz-
měru.
• Jsou použity sněhové řetězy atd.
• Je použita run-flat pneumatika s pod-
půrným prstencem.
• Pokud je nainstalováno tónování oken,
které ovlivňuje signály radiových vln.
• Pokud je na vozidle množství sněhu
nebo ledu, zvláště v prostoru kol nebo
podběhů.• Pokud je tlak huštění pneumatik ex-
trémně vyšší než na předepsané
úrovni.
• Když jsou použita kola, která nejsou
vybavena ventilky a vysílači výstraž-
ného systému tlaku pneumatik.
• Pokud nejsou zaregistrovány ID kódy
ventilků a vysílačů výstražného systé-
mu tlaku pneumatik v počítači výstraž-
ného systému tlaku pneumatik.
• Pokud je rezervní kolo v poloze, kde
je špatný příjem signálu radiových
vln.
*
• Pokud je v zavazadlovém prostoru
uložen velký kovový předmět, který
brání příjmu signálu.
*
*
: Pouze vozidla s plnohodnotným re-
zervním kolem
●Účinnost může být ovlivněna v násle-
dujících situacích.
• V blízkosti TV vysílačů, elektráren,
čerpacích stanic, rádiových stanic,
velkoplošných obrazovek, letišť nebo
zařízení, která generují silné rádiové
vlny nebo elektrický šum
• Když máte u sebe přenosné rádio,
mobilní telefon, bezdrátový telefon
nebo jiné bezdrátové komunikační za-
řízení
●Když je vozidlo zaparkováno, doba
potřebná pro zahájení nebo vypnutí
výstrahy se může prodloužit.
●Když tlak huštění pneumatik rychle
poklesne, například při defektu, vý-
straha nemusí fungovat.
■Účinnost výstrahy výstražného
systému tlaku pneumatik
Výstraha výstražného systému tlaku
pneumatik se bude měnit podle podmí-
nek, za kterých byl inicializován. Z toho-
to důvodu může systém poskytnout
výstrahu, i když tlak pneumatik nedosáhl
dostatečně nízké úrovně, nebo pokud je
tlak vyšší, než tlak, který byl nastaven,
když byl systém inicializován.
Výstražný systém tlaku
pneumatik

4966-3. Údržba svépomocí
■Certifikace výstražného systému tlaku pneumatik
