2019 TOYOTA RAV4 Návod na použití (in Czech)

521
6
6-3. Údržba svépomocí
Údržba a péče
4 Při nasazování obraťte uvedený
postup.
1 Vypněte spínač POWER.
2 Otevřete kryt pojistkové skříňky.
Motorový prostor: Pojistková
skříňka typu C
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na- horu.
Motorový prostor: Pojistková
skříňka typu B
Zatlačte úchyty a , abyste úplně uvolnili zámek, a pak zvedněte kryt na-
horu.
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedo-
držení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro ba terii elektronic-
kého klíče
VÝSTRAHA
POKUD JE BATERIE NAHRAZENA
NESPRÁVNÝM TYPEM, HROZÍ NE- BEZPEČÍ VÝBUCHU.
POUŽITÉ BATERI E ZLIKVIDUJTE
PODLE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně
baterie
Dodržujte následující pokyny, abyste
zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi bate- rie.
●Nedotýkejte se ani n ehýbejte s jiný- mi součástmi uvnitř dálkového ovlá-
dání.
●Neohýbejte žádný z kontaktů bate-
rie.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vyměň-
te pojistku, pokud je to potřeba.
Kontrola a výměna pojistek
AB
AB

5226-3. Údržba svépomocí
Levá strana přístrojového panelu
Vozidla s levostranným řízením: Vyjmě-
te víčko.
Vozidla s pravostranným řízením: Za-
tlačte jazýček dovnitř a vyjměte kryt,
a pak vyjměte víčko.
Pravá strana zavazadlového pro-
storu
Otevřete podlahovou desku. ( S.457)
Rozpojte 12 úchytů a vytáhněte boční
podlahovou desku, abyste ji vyjmuli.
Sejměte kryt
3 Vyjměte pojistku.
Vytahovákem lze vyjímat pouze pojistky
typu A.
4 Zkontrolujte, zda není pojistka
přepálená.
Nahraďte přepálenou pojistku novou po- jistkou příslušné proudové hodnoty.
Proudovou hodnotu naleznete na víčku
pojistkové skříňky.

523
6
6-3. Údržba svépomocí
Údržba a péče
Ty p A
Normální pojistka
Přepálená pojistka
Ty p B
Normální pojistka
Přepálená pojistka
Ty p C
Normální pojistka
Přepálená pojistka
■Po výměně pojistky
●Když nasazujete víčko, ujistěte se, že
je úchyt bezpečně nasazen.
●Pokud světlo nesvítí ani po výměně
pojistky, bude zřejmě potřeba vyměnit žárovku. ( S.524)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout
kterýmkoliv autori zovaným prodej-
cem nebo servisem Toyota, nebo kte- rýmkoliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrže ny tak, aby se pře-
pálily, čímž chrání před poškozením celý kabelový svazek.A
B
A
B
A
B
VÝSTRAHA
■Abyste zabránili poruchám sys-
témů a požáru vozidla
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vozidla, pož ár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než přede-
psanou, nebo jiný předmět namísto
pojistky.
●Vždy použijte orig inální pojistku
Toyota nebo ekvivalentní. Nikdy nenahrazujte pojistku drát-
kem, ani dočasně.
●Neupravujte pojistky nebo pojistko-
vé skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrické-
ho přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
■Abyste zabránili poškození krytu
pojistkové skříňky motorového
prostoru
Když otevíráte poj istkovou skříňku,
úplně uvolněte úchyty předtím, než
zvednete kryt nahor u. Jinak může do- jít k poškození úchytů.

5246-3. Údržba svépomocí
Zjistěte wattový výkon žárovky, kte-
rá má být vyměněna. ( S.603)
Vpředu (typ A)
Přední směrová světla
Přední mlhová světla (jsou-li ve
výbavě)
Osvětlení prostoru pro nohy (je-li
ve výbavě)
Vpředu (typ B)
Přední směrová světla
Přední mlhová světla (jsou-li ve
výbavě)
Osvětlení prostoru pro nohy (je-li
ve výbavě)
Vzadu
Zadní směrová světla
Couvací světla
Žárovky
Následující žárovky můžete vy-
měnit sami. Úroveň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí poško-
zení součástí, doporučujeme,
aby výměnu provedl kterýkoliv
autorizovaný prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
A
B
C
A
B
C
A
B

525
6
6-3. Údržba svépomocí
Údržba a péče
■Světla, která je nutné vyměnit
u kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo v kterémkoliv spolehli-
vém servisu
 Světlomety
 Světla pro denní svícení
 Přední obrysová světla
 Boční směrová světla
 Koncová světla
 Brzdová světla
 Zadní mlhové světlo (je-li ve vý-
bavě)
 Třetí brzdové světlo
 Osvětlení registrační značky
■LED světla
Světla, jiná než nás ledující světla, se
skládají z mno žství LED diod. Pokud je
některé z LED světel vadné, zavezte vo- zidlo ke kterémukoli v autorizovanému
prodejci nebo do servisu Toyota, nebo
do kteréhokoliv spolehlivého servisu, abyste nechali světlo vyměnit.
●Přední směrová světla
●Přední mlhová světla (jsou-li ve vý-
bavě)
●Zadní směrová světla
●Couvací světla
●Osvětlení prostoru pro nohy (je-li ve
výbavě)
■Zamlžení uvnitř světel
Dočasné zamlžení (or osení) uvnitř svě-
tel neznamená poruchu. V následujících
situacích kontaktujte pro více informací kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Uvnitř světel se tvoří velké kapky
vody.
●Uvnitř světel se hromadí voda.
■Přední směrová světla (typ A)
1 Otočte paticí žárovky doleva.
2 Vyjměte žárovku.
3 Nasaďte novou žárovku, pak na-
montujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
Výměna žárovky

5266-3. Údržba svépomocí

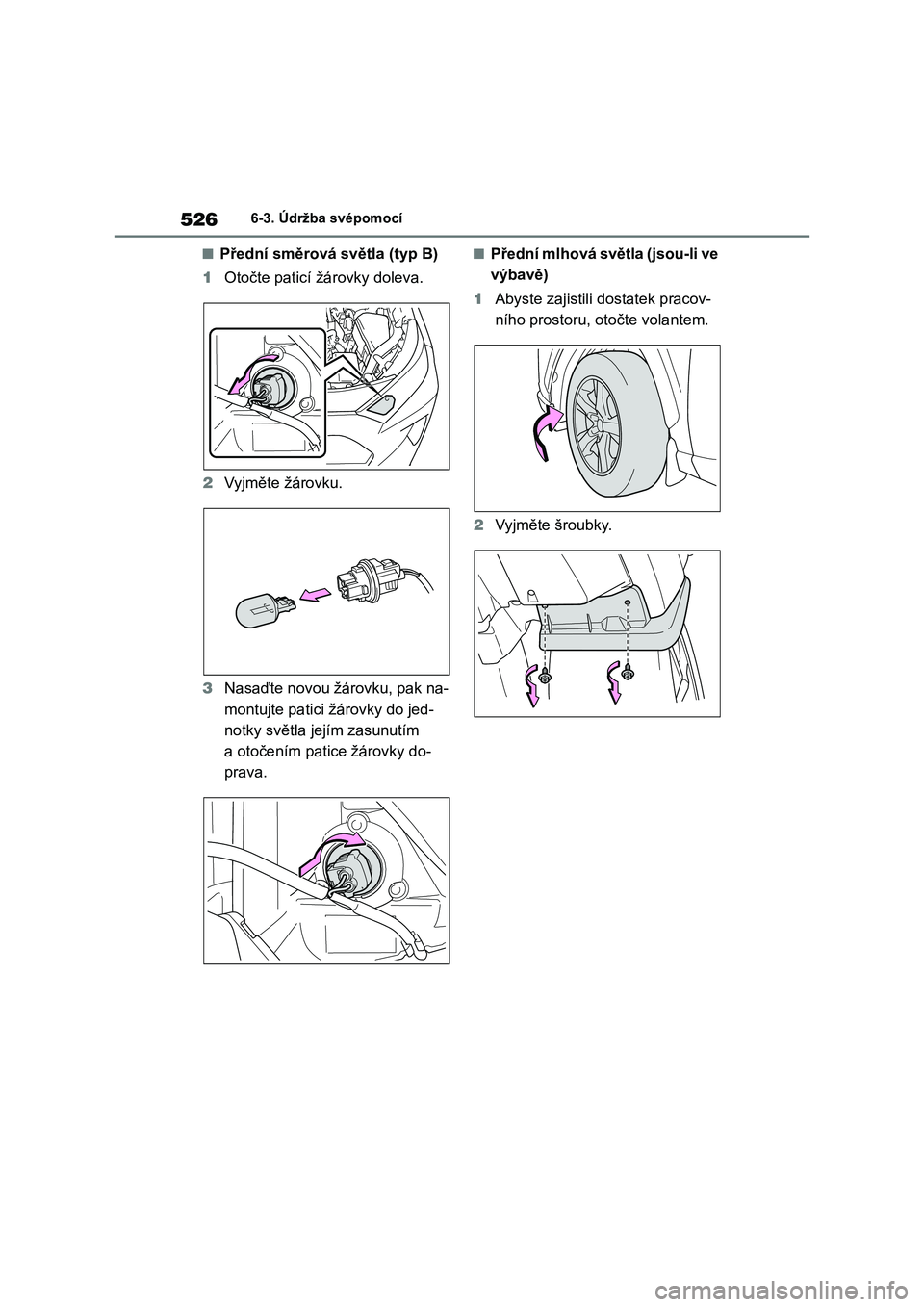

■Přední směrová světla (typ B)
1 Otočte paticí žárovky doleva.
2 Vyjměte žárovku.
3 Nasaďte novou žárovku, pak na-
montujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
■Přední mlhová světla (jsou-li ve
výbavě)
1 Abyste zajistili dostatek pracov-
ního prostoru, otočte volantem.
2 Vyjměte šroubky.

527
6
6-3. Údržba svépomocí
Údržba a péče
3 Vyjměte šroubky a příchytky, čás-
tečně vyjměte vložku blatníku.
4 Odpojte konektor.
5 Otočte paticí žárovky doleva.
6 Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce proti otvo-
rům a zasuňte ji. Oto čte paticí doprava, abyste ji upevnili.
7 Nasaďte konektor.
Zakývejte jemně paticí žárovky, abyste zkontrolovali, že není uvolněná, zapněte
přední mlhová světl a a pohledem ověř-
te, že otvorem neuniká žádné světlo.

5286-3. Údržba svépomocí
8Namontujte zpět vložku blatníku.
9 Zašroubujte zpět šroubky.
■Zadní směrová světla
1 Otevřete zadní dveře a vyjměte
kryt.
2 Vyjměte upevňovací šrouby a vy-
jměte jednotku světla.
Vyjměte jednotku světla jejím přímým
zatažením dozadu směrem od zadní části vozidla.
3 Otočte paticí žárovky doleva.
4 Vyjměte žárovku.
