2019 TOYOTA RAV4 Návod na použití (in Czech)

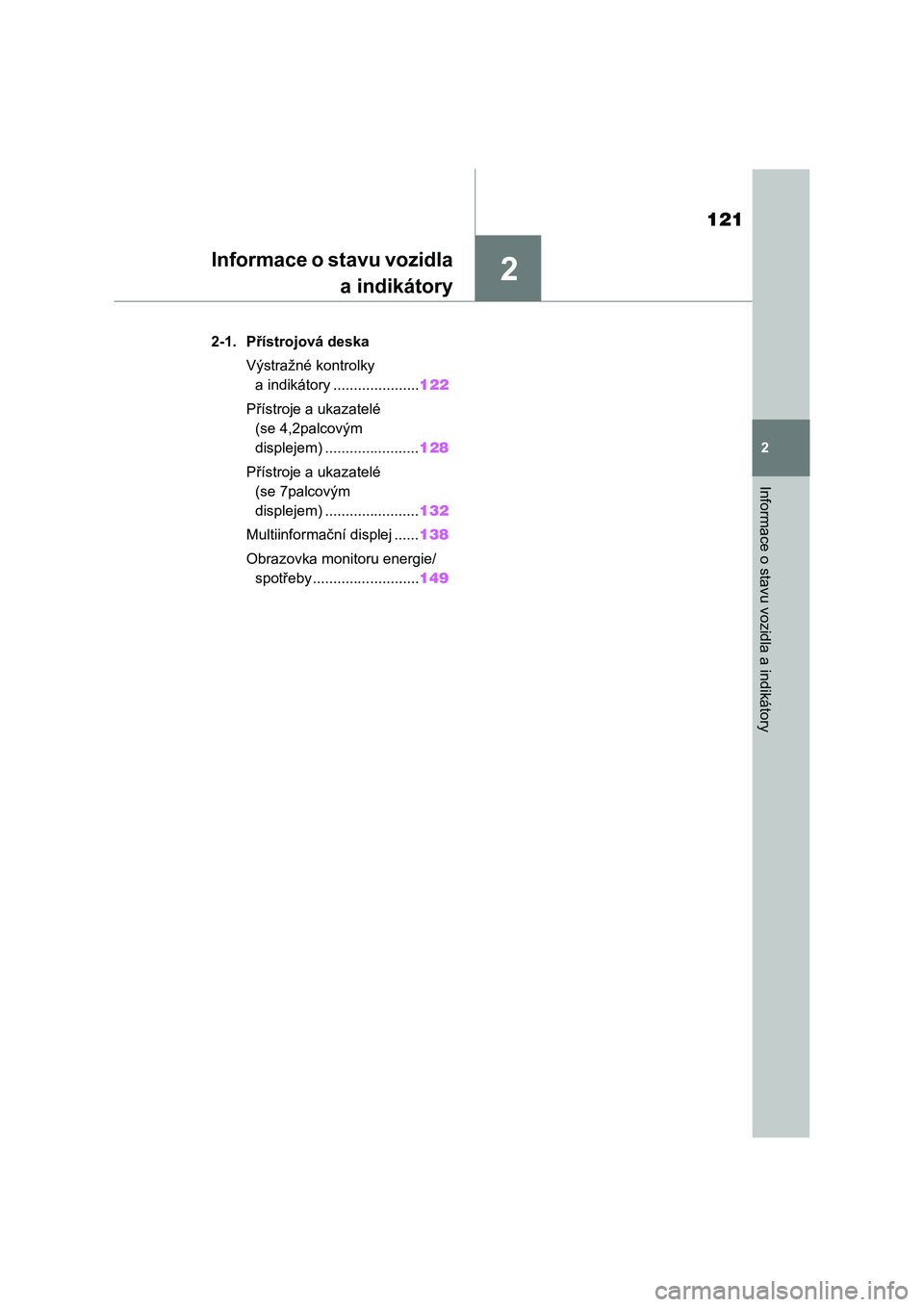

2
121
2
Informace o stavu vozidla a indikátory
Informace o stavu vozidla
a indikátory
2-1. Přístrojová deska
Výstražné kontrolky
a indikátory .....................122
Přístroje a ukazatelé
(se 4,2palcovým
displejem) .......................128
Přístroje a ukazatelé
(se 7palcovým
displejem) .......................132
Multiinformační displej ......138
Obrazovka monitoru energie/
spotřeby ..........................149

1222-1. Přístrojová deska
2-1.Přístrojová deska
Z důvodu vysvětlení ukazují následující obrázky všechny výstražné kontrol-
ky a indikátory rozsvícené.
■Se 4,2palcovým displejem
Jednotky použité na přístrojích a některých indikátorech se mohou lišit v závislosti
na cílovém regionu.
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátkách informují řidiče o stavu růz ných
systémů vozidla.
Přístrojová deska

123
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Se 7palcovým displejem
Zobrazení rychloměru je možné zvolit ze dvou typů, analogového nebo digi-
tálního. ( S.144)
Když je zobrazen analogový rychloměr
Jednotky použité na přístrojích a některých indikátorech se mohou lišit v závislosti
na cílovém regionu.
Když je zobrazen digitální rychloměr
Jednotky použité na přístrojích a některých indikátorech se mohou lišit v závislosti
na cílovém regionu.

1242-1. Přístrojová deska
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(Červená)
Výstražná kontrolka brz-
dového systému*1
( S.544)
(Žlutá)
Výstražná kontrolka brz- dového systému*1
( S.544)
Výstražná kontrolka sys- tému dobíjení*1
( S.544)
Výstražná kontrolka vy-
soké teploty chladicí ka-
paliny*2 ( S.544)
Výstražná kontrolka pře-
hřívání hybridního sys- tému*2 ( S.545)
Výstražná kontrolka níz- kého tlaku motorového
oleje*2 ( S.545)
Indikátor poruchy*1 ( S.545)
Výstražná kontrolka
SRS*1 ( S.545)
Výstražná kontrolka
ABS*1 ( S.546)
(Červená/žlutá)
Výstražná kontrolka sys- tému elektrického posilo-
vače řízení*1 ( S.546)
(Bliká nebo svítí)
Výstražná kontrolka
PCS*1 (je-li ve výbavě) ( S.546)
(Oranžová)
Indikátor LTA (je-li ve vý-
bavě) ( S.547)
(Bliká)
Indikátor vypnutí parko-
vacího asistenta*3 (je-li
ve výbavě) ( S.547)
(Bliká)
Indikátor vypnutí PKSB*1
(je-li ve výbavě) ( S.547)
(Bliká)
Indikátor vypnutí RCTA*1
(je-li ve výbavě)
( S.548)
Indikátor prokluzu*1
( S.548)
Výstražná kontrolka sys- tému Brake Override/
Drive-Start Control/
PKSB (je-li ve výbavě)*2
( S.549)
(Bliká)
Indikátor činnosti přidrže-
ní brzdy*1 ( S.550)
(Bliká)
Indikátor parkovací brzdy ( S.550)
Výstražná kontrolka tlaku
pneumatik*1 (je-li ve vý-
bavě) ( S.550)
Výstražná kontrolka níz-
ké hladiny paliva ( S.550)
Kontrolka bezpečnost-
ních pásů řidiče a spolu- jezdce vpředu ( S.551)
Kontrolky bezpečnost- ních pásů cestujících
vzadu (jsou-li ve výbavě)
( S.551)

125
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tyto kontrolky se r ozsvítí, když je spí-
nač POWER zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování hybri dního systému nebo
po několika sek undách. Systém
může mít poruchu, pokud se kontrol-
ka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv auto-
rizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým
servisem.
*2: Tato kontrolka se rozsvítí na multiin-
formačním displeji spolu s hlášením.
*3: Indikátor vypnutí parkovacího asis-
tenta se rozsvítí, když je spínač
POWER zapnut d o ZAPNUTO, po-
kud je funkce parko vacího asistenta
zapnuta. Indikátor p o několika sekun-
dách zhasne.
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
VÝSTRAHA
■Pokud se nerozsvítí výstražná
kontrolka bezpečnostního sys-
tému
Pokud by se kontrolka bezpečnostního
systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování hybridního systému, zna-
menalo by to, že tyto systémy nejsou
schopny vás ochránit při nehodě, což může mít za následe k smrt nebo váž-
ná zranění. Pokud k tomu dojde,
nechte vozidlo ihned prohlédnout kte- rýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo kterýmko-
liv spolehlivým servisem.
Indikátory
Indikátor směrových
světel ( S.312)
Indikátor koncových
světel ( S.318)
Indikátor dálkových svě- tel ( S.320)
Indikátor automatických
dálkových světel (jsou-li ve výbavě) ( S.321)
Indikátor předních mlho- vých světel (je-li ve vý-
bavě) ( S.324)
Indikátor zadního mlho-
vého světla (je-li ve vý-
bavě) ( S.324)
Indikátor systému Smart
Entry & Start*1 (je-li ve výbavě) ( S.301)
Indikátor tempomatu
( S.365, 376)
Indikátor adaptivního
tempomatu (je-li ve vý-
bavě) ( S.365)
Indikátor tempomatu
"SET" ( S.365, 376)
Indikátor omezovače rychlosti (je-li ve vý-
bavě) ( S.379)
Indikátor LTA*2 (je-li ve výbavě) ( 357)
Indikátor vypnutí parko-
vacího asistenta*3, 4 (je-li ve výbavě) ( S.397)
Indikátor vypnutí PKSB*3, 5 (je-li ve vý-
bavě) ( S.405)
(Bliká)
Indikátor prokluzu*5
( S.424)

1262-1. Přístrojová deska
*1: Tato kontrolka se rozsvítí na multiin-
formačním displeji spolu s hlášením.
*2: V závislosti na pr ovozním stavu sys-
tému se barva a stav (svícení/blikání)
indikátoru mění.
*3: Kontrolka se rozsví tí, když je systém
vypnutý.
*4: Indikátor vypnutí parkovacího asis-
tenta se rozsvítí , když je spínač
POWER zapnut do ZAPNUTO, po-
kud je funkce park ovacího asistenta
zapnuta. Indikátor po několika sekun-
dách zhasne.
*5: Tyto kontrolky se rozsvítí, když je spí-
nač POWER zapnu t do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování hybri dního systému nebo
po několika sekundách. Systém
může mít poruchu, pokud se kontrol-
ky nerozsvítí nebo nezhasnou.
Nechte vozidlo prohlédnout kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
*6: Tato kontrolka se rozsvítí na vnějších
zpětných zrcátkách.
*7: Když je venkovní teplota přibližně
3 °C nebo nižší, ind ikátor bude blikat
přibližně 10 sekund , pak zůstane sví-
tit.
*8: Tato kontrolka se rozsvítí na středním
panelu.
Indikátor vypnutí VSC*3, 5
( S.425)
Výstražná kontrolka
PCS*3, 5 (je-li ve výbavě)
( S.346)
Indikátory BSM na vněj-
ších zpětných zrcát- kách*5, 6 (je-li ve
výbavě) ( S.381)
Indikátor BSM (je-li ve výbavě) ( S.381)
Indikátor vypnutí
RCTA*3, 5 (je-li ve vý- bavě) ( S.381)
Indikátor pohotovostní- ho stavu přidržení
brzdy*5 ( S.316)
Indikátor činnosti přidr- žení brzdy*5 ( S.316)
Indikátor zabezpečení
( S.90, 116)
Indikátor "READY"
( S.301)
Indikátor nízké venkovní
teploty*7 ( S.129, 135)
Indikátor EV ( S.83)
Indikátor parkovací brzdy ( S.313)
Indikátor jízdního reži-
mu EV ( S.306)
Indikátor jízdního reži-
mu Eco ( S.419)
Indikátor režimu Sport ( S.419)
Indikátor režimu Trail
(je-li ve výbavě) ( S.421)
Indikátor "PASSENGER AIR BAG"*5, 8 (je-li ve vý-
bavě) ( S.46)

127
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Indikátory BSM (Sledování slepého úhlu) na vnějších zpětných zrcát-
kách (je-li ve výbavě)
Pro ověření činnosti se indikátory BSM na vnějších zpětných z rcátkách rozsvítí
v následujících situacích:
●Když je spínač POWER zapnut do
ZAPNUTO, pokud je funkce BSM je
povolena na obrazovce na multi-
informačním displeji.
●Když je funkce BSM povolena na ob-
razovce na multii nformačním dis-
pleji, pokud je spínač POWER
v ZAPNUTO.
Pokud systém funguje správně, indiká- tory BSM na vnějších zpětných zrcát-
kách po několika se kundách zhasnou.
Pokud se indikátory BSM na vnějších zpětných zrcátkách nerozsvítí nebo ne-
zhasnou, mohlo doj ít k poruše systému.
Pokud k tomu dojde, nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.

1282-1. Přístrojová deska
Jednotky použité na přístroji a di spleji se mohou lišit v závislosti na cílovém regionu.
Indikátor hybridního systému
Ukazuje indikátor hybridního systému (S.129)
Venkovní teplota (S.129)
Hodiny ( S.131)
Multiinformační displej
Ukazuje řidiči různé úda je týkající se jízdy (S.138)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.553)
Rychloměr
Ukazuje rychlost vozidla
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Displej celkového, denního počítadla kilometrů a ovládání osvětlení pří-
strojové desky
Celkové počítadlo kilometrů:
Ukazuje celkovou vzdálenost, kterou vozidlo ujelo
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vo zidlo ujelo od posledního vynulování počítadla. Den-
ní počítadla "A" a "B" se mohou používat pro záznam a zobrazení různých vzdále-
ností nezávisle na sobě.
Přístroje a ukazatelé (se 4,2palcovým displejem)
Přístroje zobrazují růz né informace o jízdě.
Zobrazení na přístroji
A
B
C
D
E
F
G
